DLP-HS-FPGA-A USB модуль FPGA Xilinx Spartan 3a Модуль Новая плата | Электронные компоненты и

DLP-HS-FPGA-A USB модуль FPGA Xilinx Spartan 3a Модуль Новая плата | Электронные компоненты и

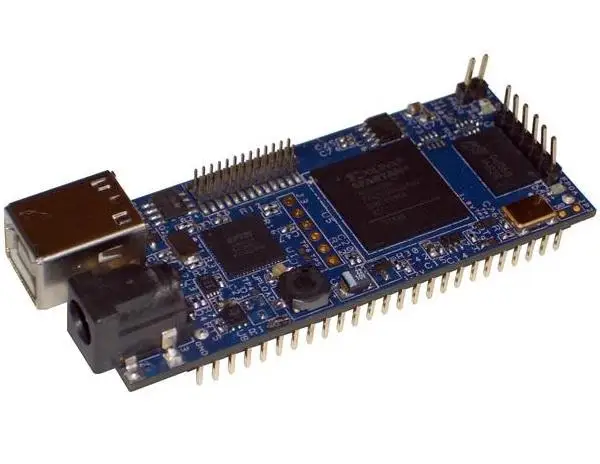

Тип: FPGA Инструмент для оценки: Xilinx Spartan 3A Тип интерфейса: USB Рабочее напряжение питания: 3,6 В до 6 в Функция: FPGA инструмент для прототипирования Размер: 76,2 мм x 30,5 мм x 16,5 мм Максимальная рабочая температура: + 70 C Минимальная рабочая температура: 0 C DLP дизайн DLP-HS-FPGA USB модуль FPGA Модуль DLP design DLP-HS-FPGA USB-FPGA-это недорогой компактный инструмент для проектирования прототипов для быстрой проверки концепции или образовательной среды. Он основан на Xilinx Sparta 3A и будущем технологическом оборудовании FT2232H двухканальный высокоскоростной USB IC. DLP-HS-FPGA обеспечивает быструю разработку пути для проектирования на основе FPGA. Создание контроллеров системы от основных логических функций до высокосложных систем сочетается с бесплатными инструментами Xilinx ISE WebPACK. Двухканальный интерфейс USB для одного канала используется для загрузки битовых файлов пользователя непосредственно в SPIFlash без внешних программистов, и для настройки FPGA не требуются дополнительные кабели программирования. Функция Xilinx FPGA XC3S200A-4FTG256C Micron 32 M x 8 DDR2 SDRAM память Встроенный загрузчик конфигурации; Битовые файлы записываются непосредственно в SPI через высокоскоростной интерфейс USB flash 2,0 63 пользовательских каналов ввода/вывода: дифференциальные пары 24 и 8 глобальных часов Осциллятор 66,666 МГц Справочная конструкция интерфейса DDR2 133 МГц USB порт источник питания или 5 В внешний источник питания за баррель Джек Совместимый интерфейс USB 1,1 и 2,0 Небольшая площадь: 3x1,2 "PCB и стандартные 50 игл, 0,9" Наклонный интерфейс Прикладная программа Технология быстрого прототипирования Образовательные инструменты Промышленный и технологический контроль Сбор и обработка данных Встроенный процессор
