Описание товара

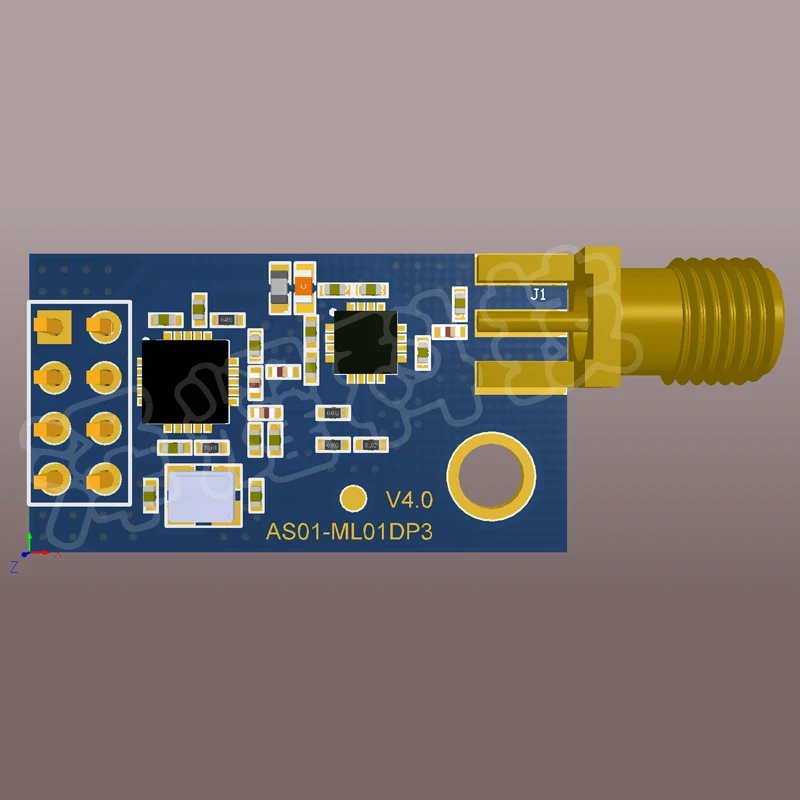

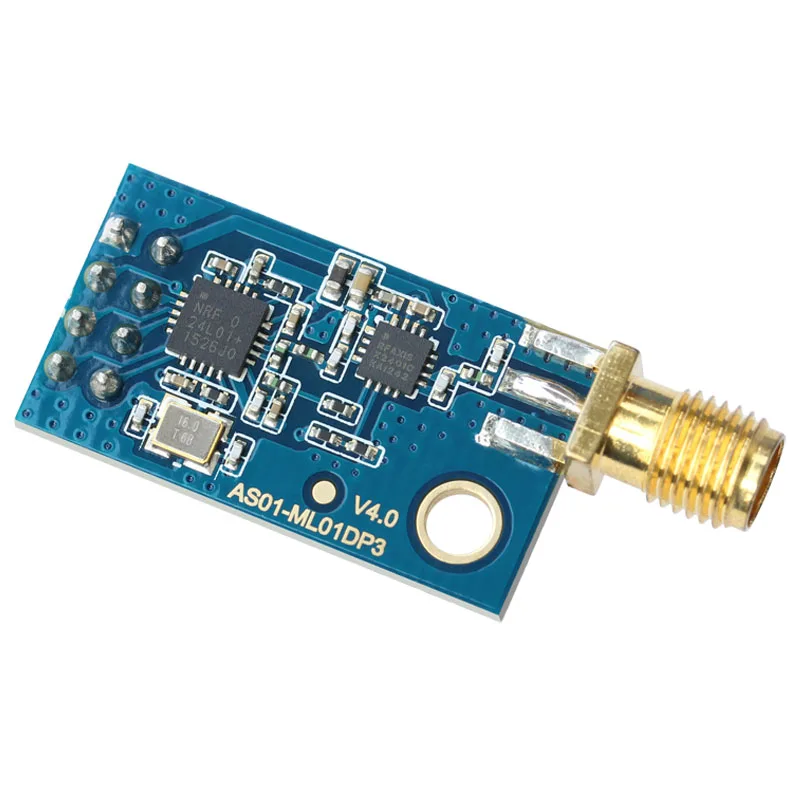

Модуль Введение:
AS01-ML01DP3 представляет собой 100 мВт промышленного класса беспроводной со встроенным трансивером передача данных модуль с высокой скоростью (максимальной скорости набегающего потока воздуха до 2 Мбит/с) хорошей устойчивостью и стабильностью функционирования, которая работает в 2,4 ГГц частоты. В модуле используется оригинальный чип nRF24L01P RF и чип усилителя мощности RFX2401C, встроенный LNA. Чувствительность приема увеличивается на 10 дБм. Он работает в 2,4 ГГц ~ 2,5 GHz ISM полоса, с металлическим щит и обладает сильным анти-помех производительности! Модуль имеет достаточную мощность передачи и хорошие характеристики спектра, небольшие гармоники, маленький перекрестный канал, малый размер. Все Мурата являются оригинальными материалами уровня B. Модуль является образцом промышленного стандарта.
Электрические параметры:
| Нет. |
Имя параметра |
Значения параметров |
Абстрактная живопись |
| 1 |
ВЧ-микросхемы |
NRF24L01P |
Nordic |
| 2 |

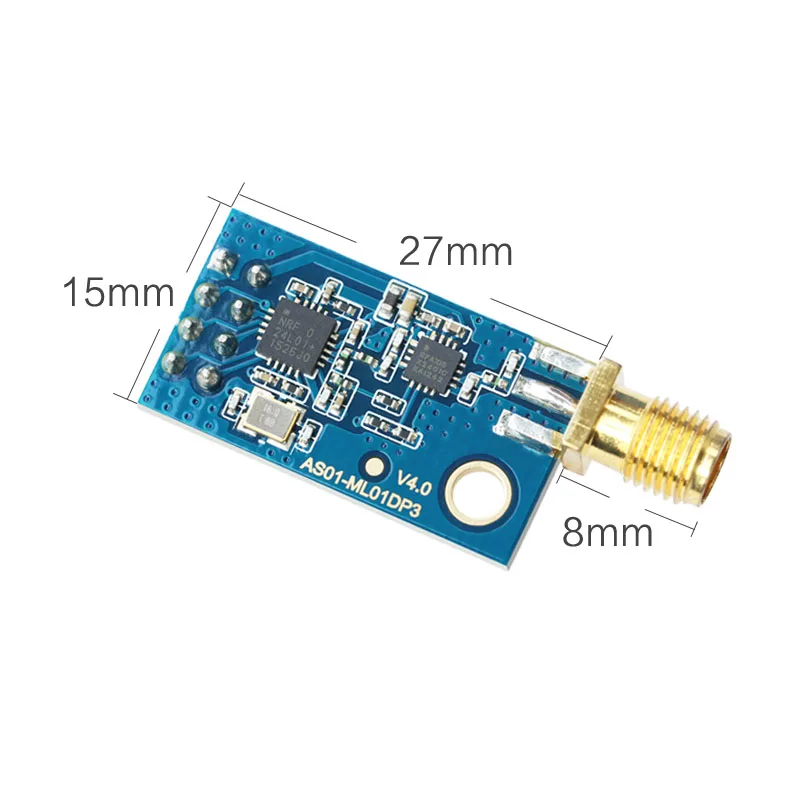

Размер модуля |
15*27 мм |
Не включает в себя SMA |
| 3 |
Вес модуля |
3,2 г |
В том числе SMA |
| 4 |
Для работы |
2,4 ГГц ~ 2,525 ГГц |
Регулируемый, 1 МГц шаг за шагом |
| 5 |
Производство ремесло |
Без свинца, наклеивается машиной |
Беспроводные продукты должны быть наклеены машиной для обеспечения последовательности и надежности партии |
| 6 |
Интерфейс режим |
2*4*2,54 мм |
Подключаемый модуль |
| 7 |
Напряжение питания |
1,8 ~ 3,6 В переменного тока |
Примечание: напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно |
| 8 |
Связь |
0.7VCC ~ 5В |
VCC означает поставку модуля |
| 9 |
Измерение |
1500 м |
Чистый и открытый, максимальная мощность, высота 2 м, 250k скорость воздуха |
| 10 |
Отправка мощность |
Максимальная 20dBm |
Около 100 мВт |
| 11 |
Расход воздуха |
250k ~ 2 Мбит/с |
3 уровня регулируется (250 кбит/с, |
| 12 |
Отключить ток |
1.0uA |
NRF24L01P набор как выключение питания, CE как низкий уровень |
| 13 |
Отправка в настоящее время |
150mA @ 20dBm |
Источник питания должен быть более |
| 14 |
Получение |
23mA |
CE = 1 |
| 15 |
Связь |
SPI |
Максимальная ставка до |
| 16 |
Передача |
Каждый пакет данных 1-32 байт |
Уровень 3 FIFO |
| 17 |
Получения длины |
Каждый пакет данных 1-32 байт |
Уровень 3 FIFO |
| 18 |
RSSI поддержка |
Не поддерживает |
Поддерживает только простую потерю пакетов |
| 19 |
Антенна |
SMA-KE |
Наружное резьбовое внутреннее отверстие, 50Ω |
| 20 |
Управление |
-40 ~ + 85 ℃ |
Промышленного класса |
| 21 |
Управление |
10%-90% |
Относительная влажность, нет |
| 22 |
Коробка для хранения |
-40 ~ + 125 ℃ |
Промышленного класса |
| 23 |
Получение |
-102dBm @ 250 кбит/с |
Дополнительные сведения см. В руководстве по чипу |

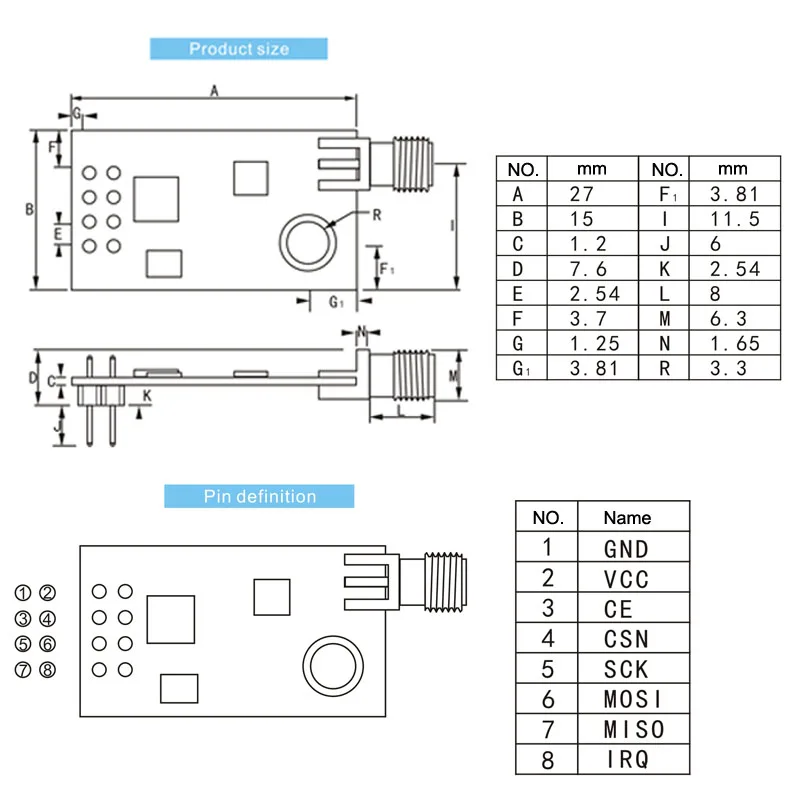

Интерфейс Разрешение:
| Pin-код |
Pin-код Название |
Pin-код |
ПИН |
| 1 |
GND |
|
Наземный, подключен к источнику питания |
| 2 |
VCC |
|
Мощность питания, диапазон 1,8-3,6 V, 3,3 V рекомендуется, это |
| 3 |
CE |
Вход |
Модуль контролирует штифт, см. nRF24L01P |
| 4 |
ДНС |
Вход |
Pin для выбора чипа модуля используется для запуска SPI |
| 5 |
SCK |
Вход |
Модуль SPI часы |
| 6 |
MOSI |
Вход |
Модуль SPI ввод данных pin |
| 7 |
Мисо |
Выход |
Модуль SPI вывод данных |
| 8 |
Прерывание |
Выход |
Выход сигнала прерывания модуля, активный низкий |
Схема:
Объяснение:
1 CE может быть подключен к высокому уровню в течение длительного времени, но сначала необходимо установить режим отключения при записи модуля, рекомендуется подключить CE к порту MCU IO.
2 IRQ не может быть подключен, SPI запрос может быть использован для получения статуса прерывания. Но рекомендуется подключение и использование внешнего прерывания MCU.
3 модуля CE Контактное время работы может использовать метод, что высокий уровень времени больше, чем 10us, который указан в nRF24L01P техническое руководство, но наша компания предлагает, что: Установите CE как высокий, прежде чем SPI работает, до завершения запуска прерывания, а затем поддержания высокого уровня 1 мс, После этого Установите CE Как низко. Цель этого заключается в том, чтобы быть совместимым с нашими модулями серии AS01 с PA и LNA, тот же код может быть смешан с модулями с PA или без PA. Это более гибкий выбор для клиентов и легче заменить.
4 Обратите внимание на хорошее заземление, есть большая площадь пола, небольшая рябь мощности, конденсатор фильтра должен быть увеличен и стараться быть близко к модулю VCC и GND pin.
5 в этом модуле используется скандинавский Оригинал nRF24L01P, пожалуйста, следуйте инструкции по чипу nRF24L01P для чтения и записи записей. Подробнее см. Инструкцию nRF24L01P

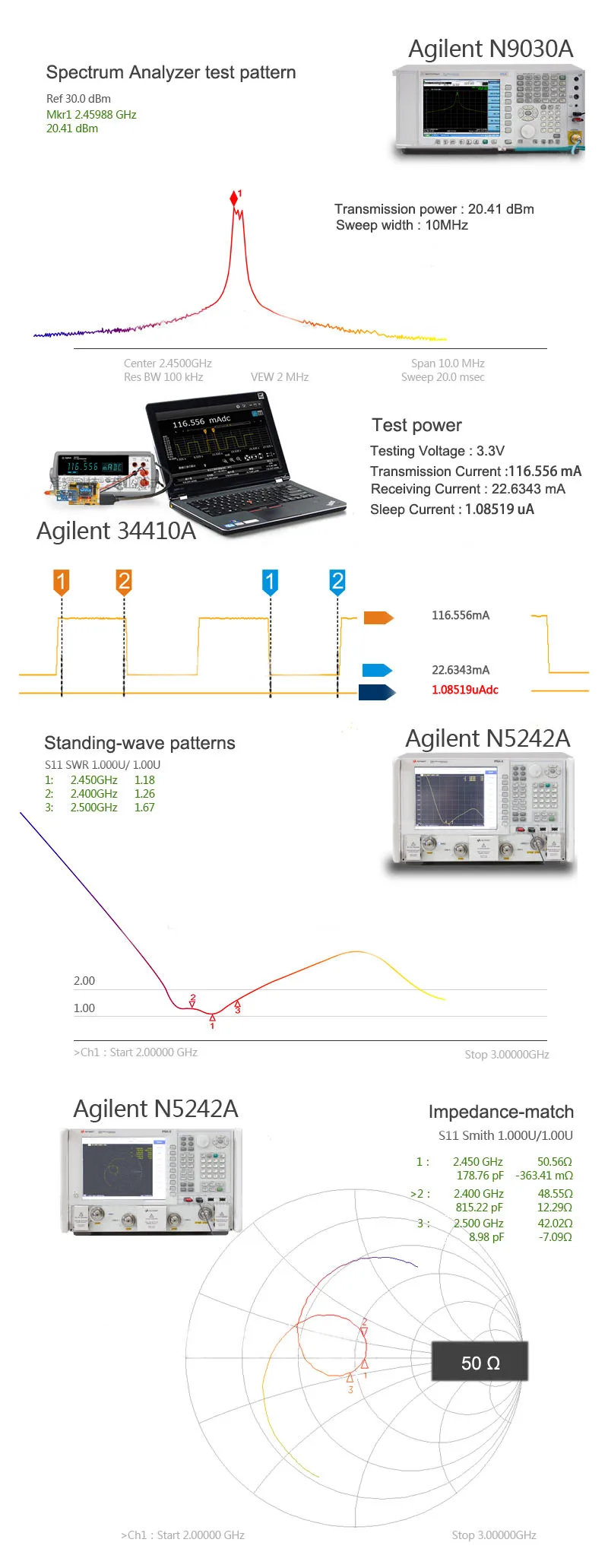

Тесты отчет:
Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программу, пожалуйста, свяжитесь с нами.
