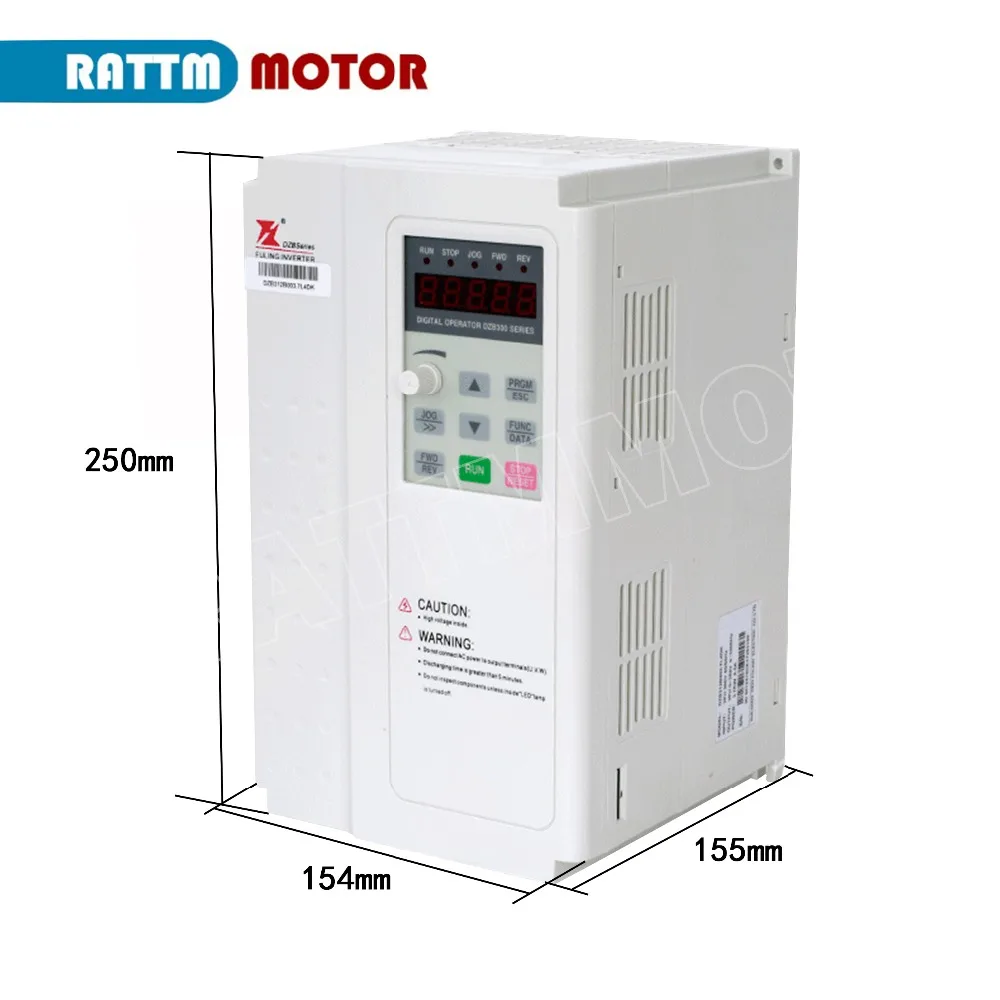

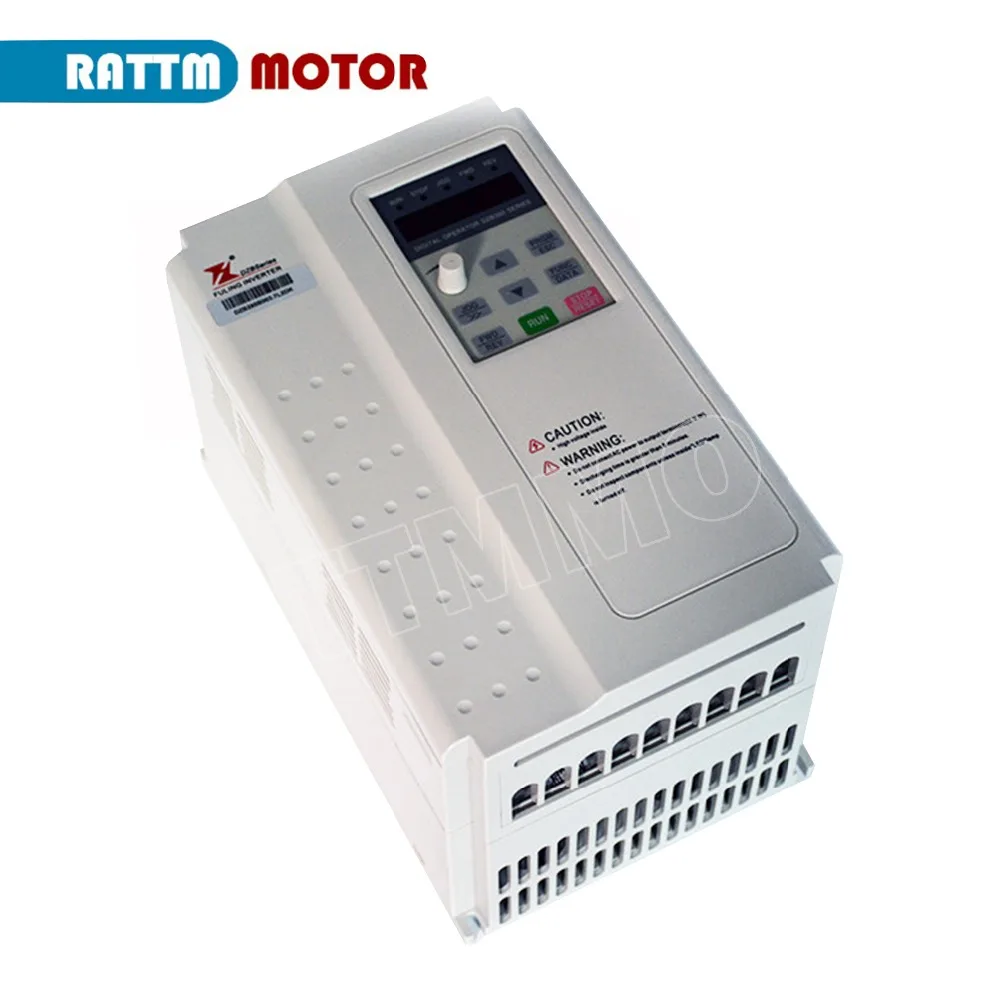

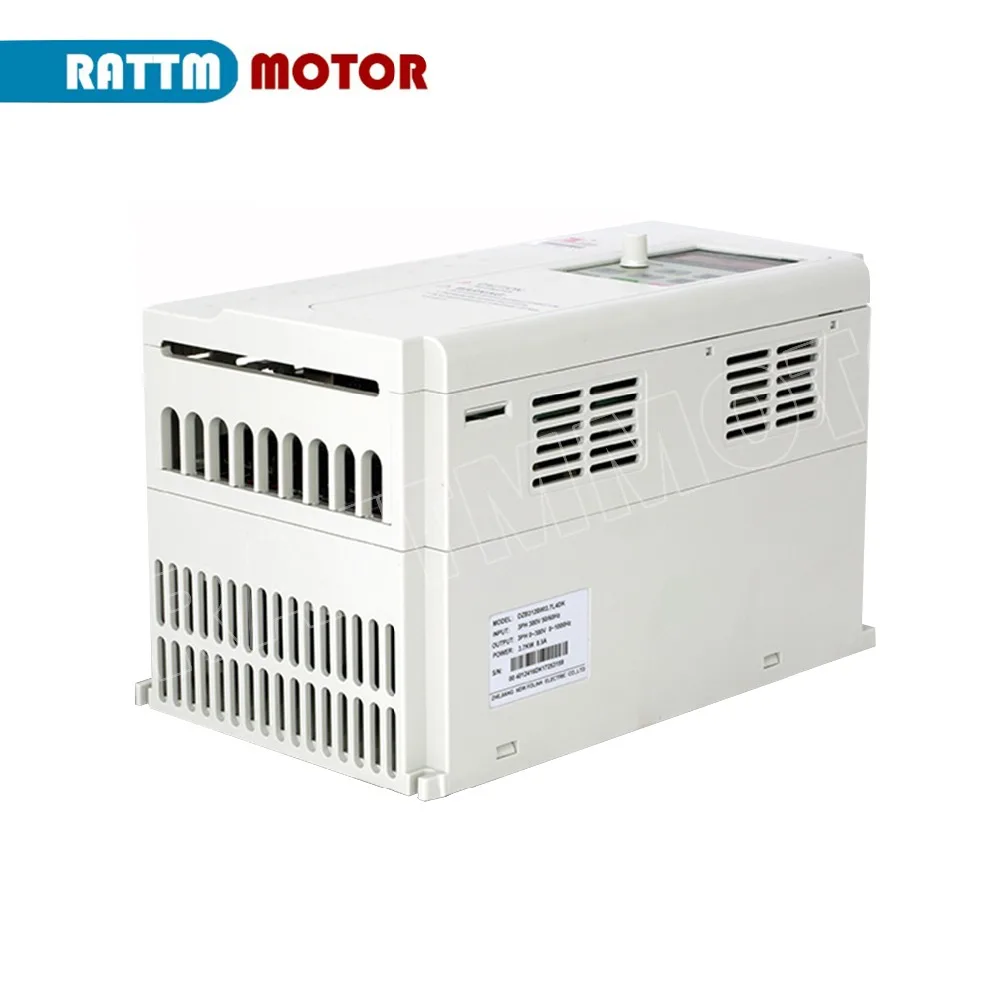

ЕС корабль цзяочжоу 5.5KW 380V 3HP переменный преобразователь частоты VFD Выход 1000 Гц

ЕС корабль цзяочжоу 5.5KW 380V 3HP переменный преобразователь частоты VFD Выход 1000 Гц

Посылка включает:

• 1 x инвертор 5 кВт 220 В или 380

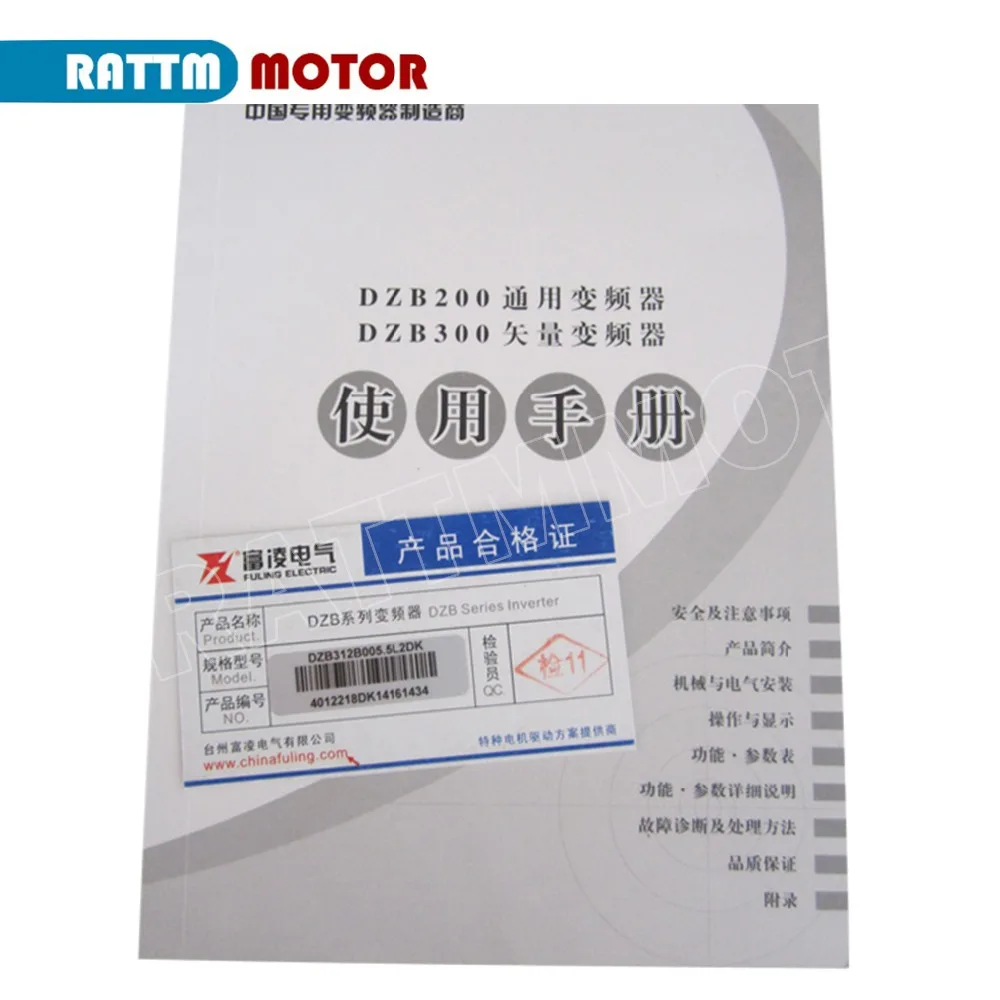

• 1 x    Руководство по эксплуатации
• 1 x сертификат продукта
• Руководство пользователя на английском языке

Обзор продукта

DZB312 Серия Специальный инвертор для резьбы машина предназначена для резьбы обрабатывающей промышленности, он принимает синусоидальную волну импульсной ширины векторного управления со специализированной макрокодовой функцией встроенный, это легко для установки и отладки, разумная технология подключения делает его стабильным и надежным.

Особенности продукта

◆ Он может реализовать скорость 8 сегментов для удобного управления макросъемкой

◆ Принять 32-битный микропроцессор и синусоидальный ШИМ-контроль

◆ Уникальный основной алгоритм и низкие помехи

◆ Принять независимый воздуховод для многих случаев пыли

◆ Автоматическое продвижение крутящего момента и автоматическая функция компенсации скольжения

◆ Выходной Частотный диапазон 0 ~ 600,0 Гц, подгонянный до 2000 Гц

◆ Встроенная стандартная функция связи 485

◆ Humanized дизайн: резной станок специализированный макро код Заводской набор параметров, легко для отладки

Применение

◆ Различные гравировальные машины, высокоскоростной моторизованный шпиндель

Технические параметры

◆ Входное напряжение: 1AC220V ± 15% 3AC220V ± 15% 3AC380V ± 15%

◆ Диапазон выходной мощности: 220 В: 0,75 кВт ~ 15 кВт, 380 В: 1,5 кВт ~ 15 кВт

◆ Выходная частота: 0 ~ 600 Гц, на заказ более 600 Гц

◆ Входная частота 47 ~ 63 Гц, мощность ≥ 95%

◆ Режим управления: векторное управление без PG, управление V/F

◆ Источник инструкции по эксплуатации: предоставляется панелью, терминалом и RS485 коммуникацией

◆ Источник заданной частоты: задан на рис. Панели, аналоговое количество, RS485 серийные коммуникации, мульти-скоростной простой PLC и PID и т. Д.

◆ Емкость перегрузки: 130% Номинальный ток 60s, 150% Номинальный ток 3s

◆ Несущая частота: 1,0 кГц ~ 15,0 кГц, и может автоматически регулироваться в зависимости от температуры и характеристик нагрузки.

◆ Разрешение частоты: заданное цифровое значение составляет 0,01 Гц, а Аналоговое количество дается как самая высокая частота плюс 0.1%

◆ Высота крутящего момента: ручной крутящий момент может повысить 0 ~ 30%

◆ Ввод: Диапазон частот: 0,0 Гц ~ Максимальная выходная частота ускорение и замедление время: 0 ~ 3600,0 s

◆ Простое управление PLC и многоступенчатой скоростью: может работать до 8 сегментов

◆ Автоматическое регулирование напряжения: когда происходит колебание напряжения сетки, оно может автоматически поддерживать постоянное выходное напряжение

Чехол для приложения

В настоящее время станок с ЧПУ постепенно становится основным профессиональным инструментом для производства в каждой отрасли. Благодаря технологии ЧПУ с числовым управлением в сочетании с высокопроизводительным инверторным контроллером и сервоприводным устройством станок с ЧПУ теперь стал основным направлением в современной индустрии резьбы.

Шпиндельная система является одним из важных компонентов гравировального станка с числовым управлением, производительность имеет жизненно важное влияние на производительность машины. Инвертор, так как сердце шпиндельной системы является незаменимым ключевым компонентом. Эта бумага в основном вводит применение резьбы машины с числовым управлением на шпиндельной приводной системе.

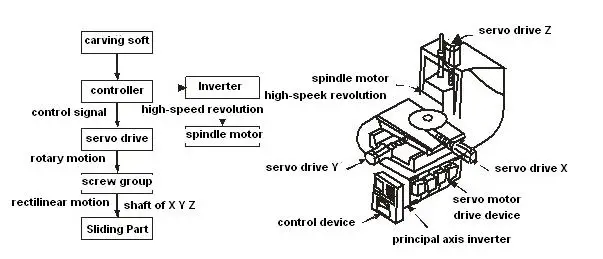

Состав и принцип работы гравировального станка:

Сегодня основной резной станок с числовым управлением состоит из компьютера, контроллер гравировальной машины и самого основного корпуса, принцип работы заключается в том, что через настроенное специальное гравировальное программное обеспечение, он сделает дизайн узора и макет, а затем отправит информацию в контроллер гравировальной машины с помощью компьютера, Эта информация будет преобразована в импульсный сигнал с помощью управления, который может управлять серводвигателем для управления X, Y, Z, резьба по ножу на главном корпусе. Между тем, контроллер загрузит инвертор и привод гравировальной головки на шпиндельном двигателе в высокоскоростном обороте, чтобы сделать резку, сверление и фрезерование на обрабатывающих материалах, закрепленных на верстаке, он будет вырезать каждый вид пластин или твердой рельефной графикой и словами, разработанными на компьютере и реализовывать автоматизацию резьбы, Различные материалы обработки и технические требования требуют различных специальных инструментов конфигурации.

Система управления шпинделем резьбы с ЧПУ:

Шпиндельная система является одним из важных компонентов гравировального станка с числовым управлением, производительность имеет жизненно важное влияние на производительность машины.

Машина для резьбы с числовым управлением запрашивает бесступенчатую скорость на шпиндельной системе, в настоящее время она в основном реализуется асинхронным двигателем переменного тока, управляемым инвертором. Шпиндельный двигатель обычно принимает диполярный высокоскоростной бесщеточный двигатель с водяным охлаждением, таким образом, он имеет низкий уровень шума и большую силу резания. Скорость работы обычно составляет 0 ~ 24000 об/мин, соответствующая частота работы инвертора-0 ~ 400 Гц. Чтобы повысить эффективность обработки, на Большой Резной машине будут применены несколько головок шпинделя, инвертор может одновременно управлять несколькими шпиндельными двигателями.

Высокопроизводительный Инвертор серии Fuling DZB312, специализирующийся на гравировальном станке с его уникальной, супер производительностью и превосходной экономичностью, может удовлетворить требования широкого диапазона регулирования скорости, высокой стабильности скорости и перегрузки.

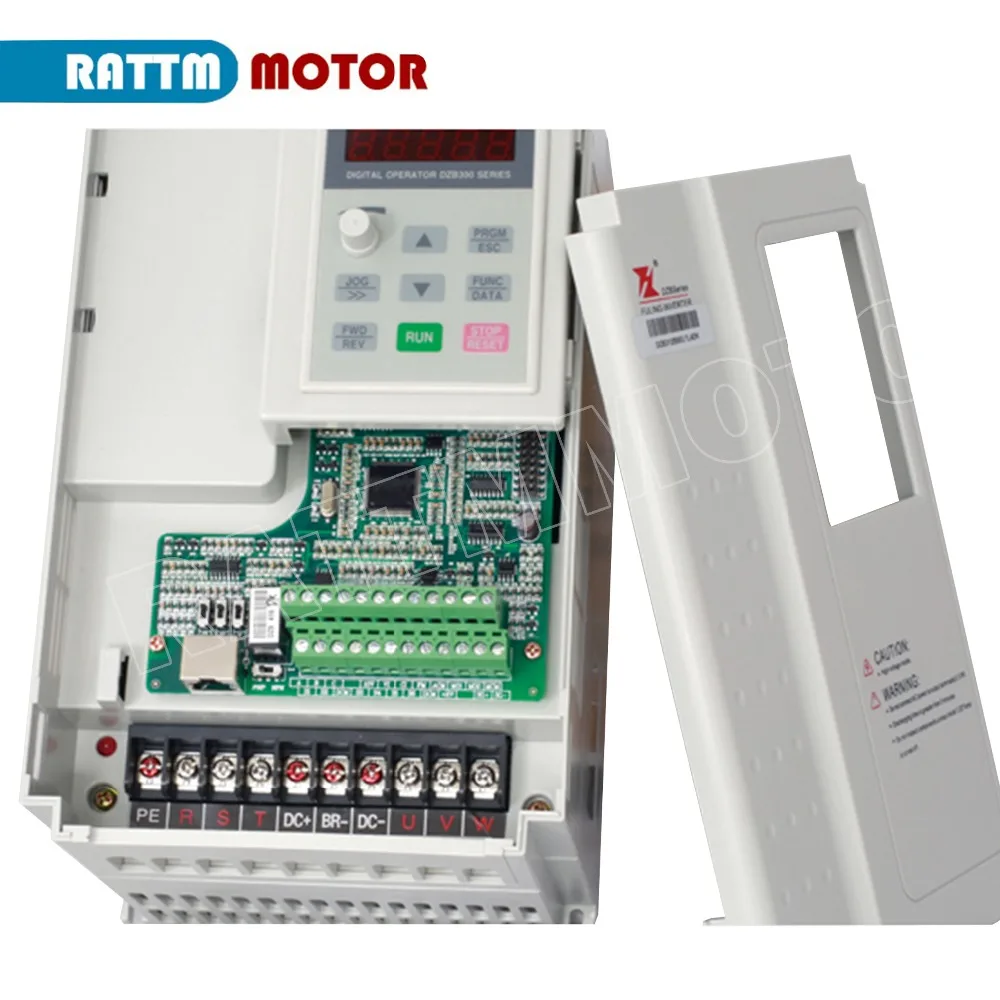

Электрическая схема wring и параметры инвертора системы шпинделя:

Система питания гравировального Станка имеет однофазный 220В и Трехфазный 380В. Большинство моделей используют однофазный 220 В, чтобы сделать источник питания. Способ электропроводки можно разделить на следующие два типа в соответствии с различными методами данного источника частоты:

1 источник частоты шпинделя-это способ, указанный в аналоговом количестве

Источник частоты инвертора принимает 0 ~ 10V Выход аналоговых сигналов с помощью системы числового управления, соответствующая Рабочая частота 0 ~ 400 Гц. Он может достичь плавного регулирования скорости шпинделя и изменить скорость резки шпинделя в соответствии с различными объектами или технологиями гравировки. Он широко используется в высококачественной гравировальной машине для более высокой и тонкой художественной резьбы.

Монтажная проводка инвертора такова:

Требования и условия, требуемые системой:

(1) выбор режима управления-Контроль V/F;

(2) требуется Управление терминалом в качестве источника команд, управление двумя линейными терминалами: FWD работает вперед (S1input), запуск разворота оборотов (S2 input);

(3) Источник частоты-аналоговое количество (компьютерная карта управления движением 4 ~ 20 мА выход или 0-10DC), входной Частотный заказ от аналогового входного порта;

(4) Скорость работы обычно на 0 ~ 24000р/мин, таким образом, частота работы инвертора составляет 0 ~ 400 Гц;

(5) время ускорения и замедления обычно составляет 10 с на основе спроса клиента, потому что скорость работы высокая.

Основные параметры работы:

F0.01: 1: командный канал терминала

F0.03: 2:VI заданный частотный канал

F0.05 верхняя Предельная частота: 400,0 Гц

F0.13: время ускорения: 10s

F0.14: время торможения: 10s

Группа F1 (Параметры электрической машины): вход (Номинальная мощность двигателя, номинальная частота, Номинальная скорость двигателя, номинальное напряжение и номинальный ток) в соответствии с высокоскоростными фирменными знаками. Он не будет реализовывать динамическое Самообучение после ввода правильного параметра двигателя, и он будет работать после самообучения и настройки.
