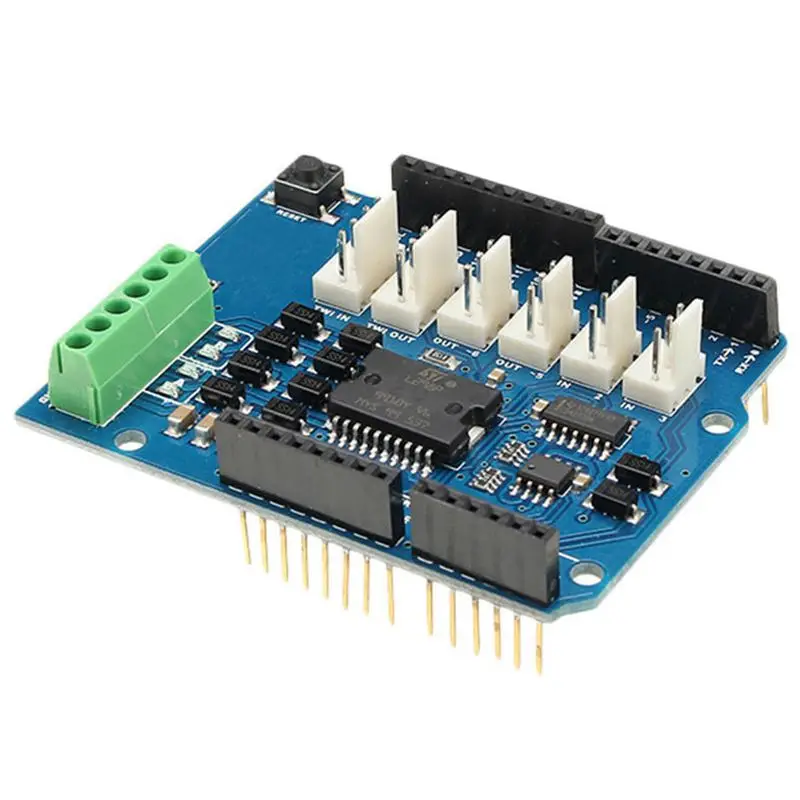

L298N L298P 4A Dual-канальный драйвер двигателей модуль двигатель щит R3 для Arduino 5 V ~ 12 V Бесплатная остановка хода и тормозной Функция

Щит двигателя основан на L298, который является двойным полномостовым драйвером, предназначенным для управления индуктивными нагрузками, такими как реле, соленоиды, DC и шаговые двигатели. Он позволяет управлять двумя моторами постоянного тока с вашей платой Arduino, контролируя скорость и направление каждого отдельно. Вы также можете измерить поглощение тока мотора каждого мотора, среди других особенностей. Щит совместим с TinkerKit.
Защита двигателя должна питаться только от внешнего источника питания. Потому что L298 IC, установленный на щитке, имеет два отдельных подключения питания: одно для логики и одно для драйвера питания двигателя. Требуемый ток двигателя часто превышает максимальный ток USB.
Адаптер может быть подключен, включив 2,1 мм центральный положительный штекер в разъем питания платы Arduino, на котором установлен экран двигателя или подключив провода, которые приведут блок питания к вин и винтовые клеммы GND, забота о том, чтобы почтить полярность
Во избежание повреждения платы Arduino, на которой установлен экран, рекомендуется использовать внешний источник питания, обеспечивающий напряжение от 7 до 12 В. если ваш двигатель требует более 9 в, мы рекомендуем вам отделить линии электропитания экрана и платы Arduino, на которой установлен экран. Абсолютный лимит для вин На винтовых клеммах составляет 18 В.

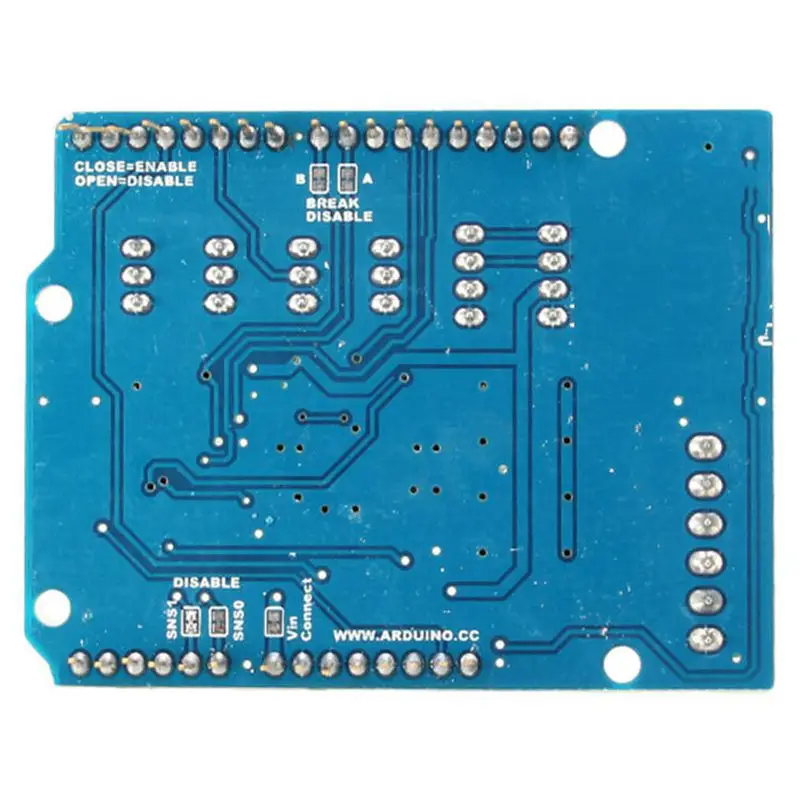

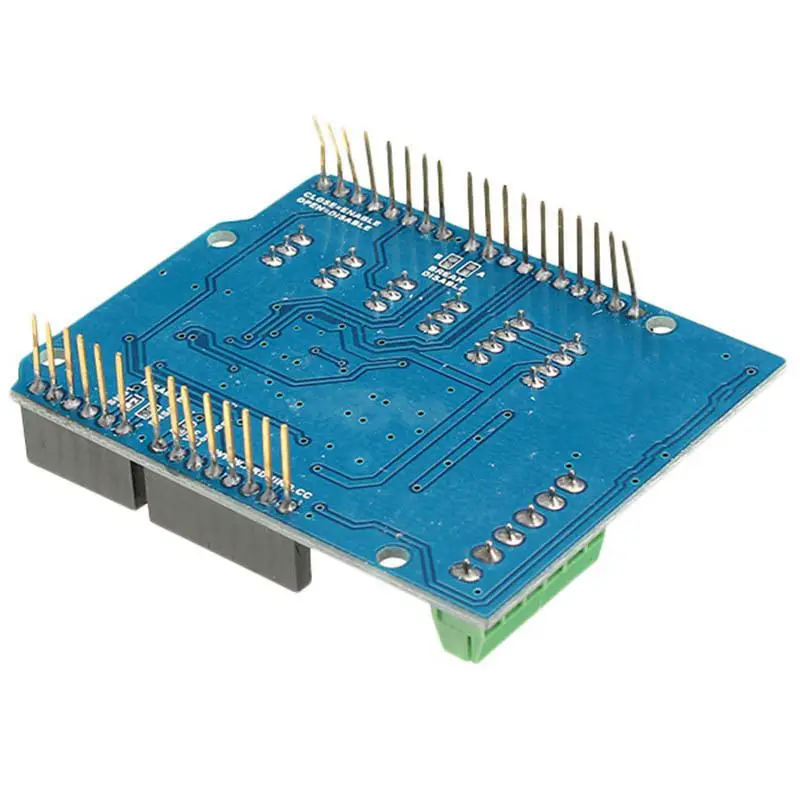

Если вам не нужен тормоз и датчик тока, а также вам нужно больше контактов для вашего приложения, вы можете отключить эти функции, отрезав соответствующие перемычки на задней стороне экрана.

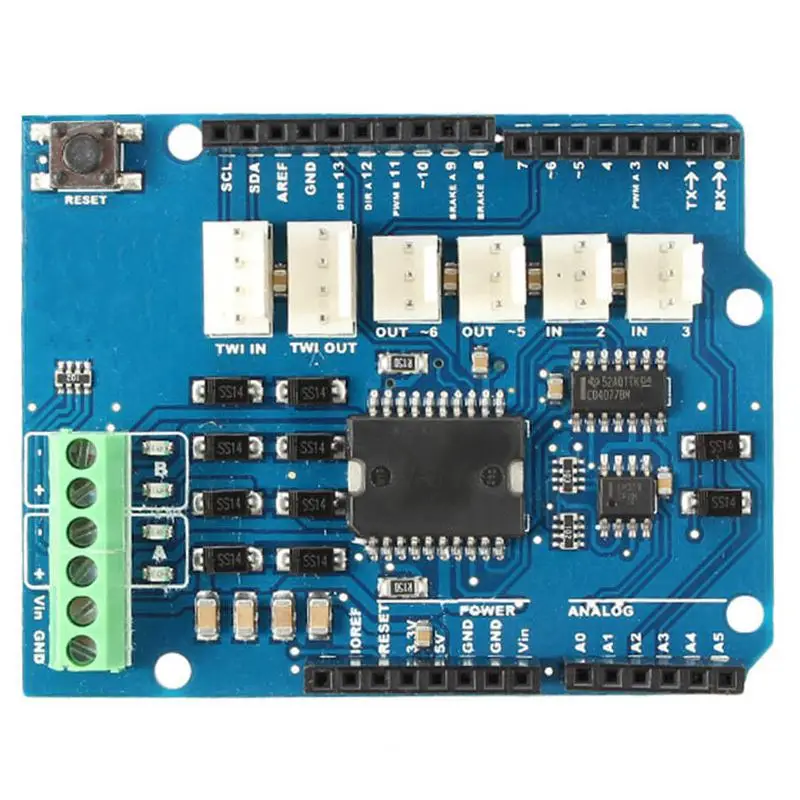

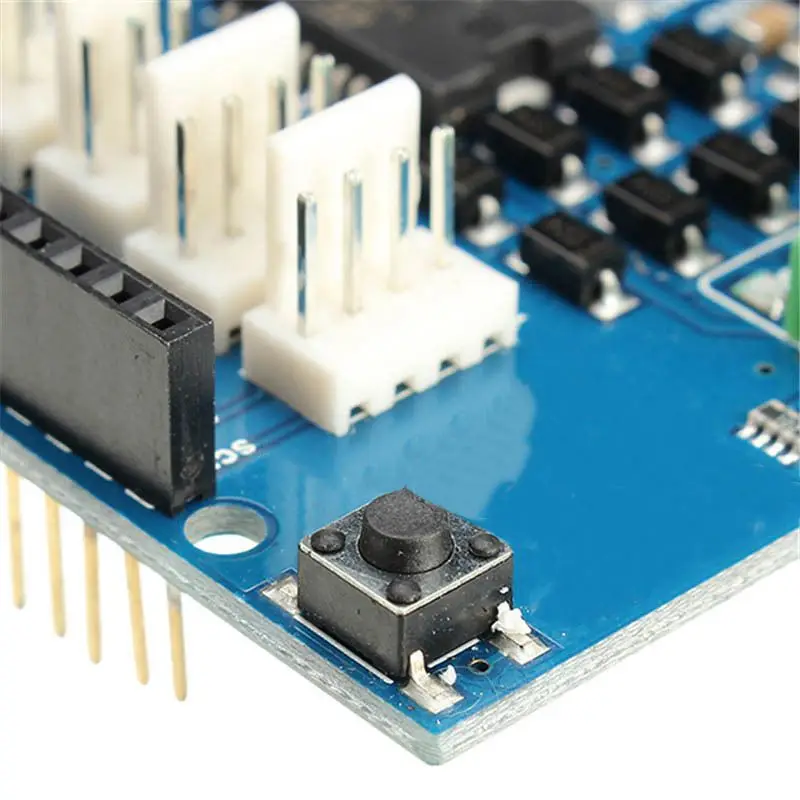

Дополнительные розетки на щитке описаны ниже:

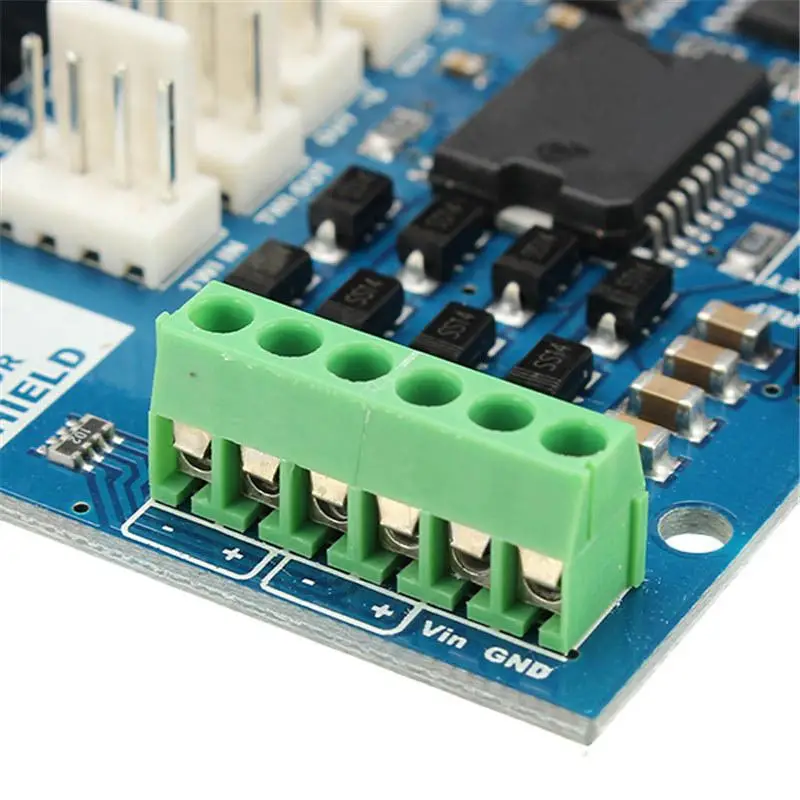

Винтовой терминал для подключения двигателей и их источника питания.
2 разъема TinkerKit для двух аналоговых входов (в белом цвете), подключенных к A2 и A3.
2 разъема TinkerKit для двух выходов Aanlog (в оранжевом цвете посередине), подключенных к выходам PWM на контактах D5 и D6.
2 разъема TinkerKit для интерфейса TWI (в белом цвете с 4 контактами), один для входа и другой для выхода.
Моторы соединения:
Коллекторный двигатель постоянного тока. Вы можете управлять двумя щеточными моторами постоянного тока, подключив два провода каждого из них в (+) и (-) винтовых клеммах для каждого канала A и B. таким образом, вы можете контролировать его направление, установив высокие или низкие контакты DIR Aand DIR B, Вы можете контролировать скорость, меняя значения рабочего цикла ШИМ A и ШИМ B. Тормоза A и тормоза B штифты, если установить высокий, будут эффективно тормозить двигатели постоянного тока, а не позволяют им замедлить, уменьшая мощность. Вы можете измерить ток, проходящий через двигатель постоянного тока, считывая контакты SNS0 и sns1. На каждом канале будет напряжение, пропорциональное измеренному току, которое можно считывать как обычный аналоговый вход, через функцию analogRead () на аналоговом входе A0 и A1. Для Вашего удобства он откалиброван, чтобы быть 3,3 В, когда канал обеспечивает свой максимальный возможный ток, то есть 2 А.
Цвет: синий
Материал: ПК + металл
Посылка в комплект входит:
Модуль драйвера двигателя-1 шт.
Только вышеуказанная посылка, другие товары не включены.
