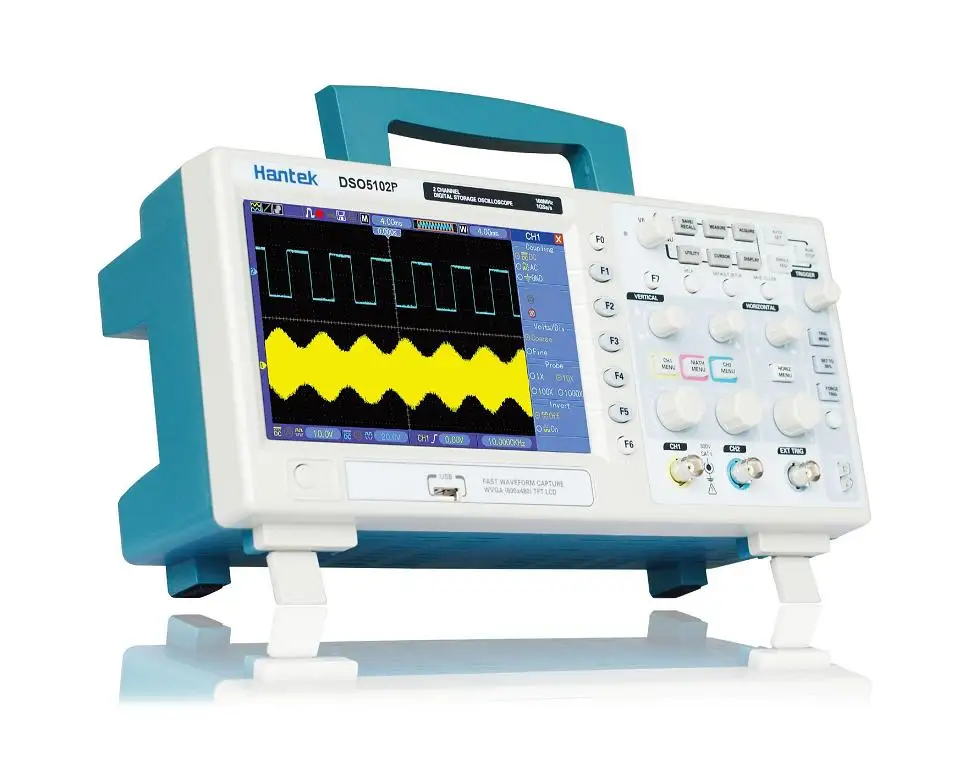

Модель

DSO5072P

Приобретение

Частота дискретизации

Образец в реальном времени: 1GS/s

Приобретение режимов

Обычный

Обычные данные только в том случае,

Пиковое Обнаружение

Высокочастотный и randon glith capture

Средний

Wavefom Средний, выбираемый 4,8, 16,32, 64128

Входы

Входы муфта

AC, DC, GND

Входы Impendance

1mΩ±2% ‖20pf±3pf

Затухания зонда

1X, 10X

Поддерживается зонд коэффициент затухания

1X, 10X, 100X, 1000X

Максимальная Вход Напряжение

CAT I и CAT II: 300 VRMS (10×), категория установки;
CAT III: 150 VRMS (1×);
Категория установки II: срывается на 20 дБ/десять лет выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышают, может возникнуть повреждение осциллографа.

Горизонтальный Системы

Образец диапазон скорости цифрового потока

500 мс/с -- 1GS/s

Сигналов интерполяции

(Sin x)/x

Запись Длина

40 K

SEC/DIV диапазон

4ns/div до 40 s/div

Частота дискретизации и
Точность задержки времени

± 50ppm (в течение любого ≥1 мс интервала времени)

Диапазон местоположения

20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200us/div до 40 s/div; (-8div x s/div) до 400 s

Точность измерения времени Дельта
(Полная пропускная способность)

Одностворчатый, нормальный режим: ± (1 пробный интервал + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 пробный интервал + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div 200

Вертикальный Системы

Вертикальный Разрешение

8-плата сбора данных, все каналы в выборку одновременно

Диапазон местоположения

2mV/div до 10 V/div

Пропускная способность

70 МГц

Время подъема на BNC (обычно)

5ns

Аналоговый, диапазон пропускания в нормальных и средних режимах на BNC или с зондом, DC Соединенные

2mV/div до 20mV/div, ± 400mV; 50mV/div до 200mV/div, ± 2 V
500mV/div до 2 V/div, ± 40 V 5 V/div, ± с алюминиевой крышкой, 50В

Математика

+,-, *,/, FFT

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 образец точка

Предел пропускной способности

20 МГц

Низкочастотный диапазон (-3 дБ)

≤10hz на BNC

DC усиления точность

± 3% для нормального или среднего режима приобретения, 5 В/div до 10 мВ/div;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока,
Средний режим приобретения

При вертикальном смещении равен нулю, и N ≥16: ± (3% × Чтение + 0.1div + 1mV) выбирается только 10мв/div или больше;
Если вертикальное смещение не ноль, а N≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавить 2mV для настройки от 2mV/div до 200mV/div; добавьте 50mV для настройки от 200mV/div до 5 V/div

Вольт повторяемости результатов измерений,
Средний режим приобретения

Delta volts между любыми двумя средними wave16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды

Спусковая система

Тип триггера

Край, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линии переменного тока

Режимы ожидания

Авто, нормальный, одиночный

Тип Муфты

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера кромки)

Постоянного тока (CH1, CH2):
1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;
DC (EXT):
200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц;
DC (EXT/5):
1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;
AC: подавляет сигналы ниже 10 Гц;
HF отклонение: смягчает сигналы выше 80 кГц
LF отклонение: То же, что и ограничения постоянного тока для частот выше 150 кГц; подавляет сигналы ниже 150 кГц

Триггер диапазон уровня

CH1/CH2: ± 8 отделами от центра экрана;
EXT: ±1. 2 V;
EXT/5: ± 6В

Точность уровня триггера (типичная) точность для сигналов с подъемом и падением ≥20ns

CH1/CH2: 0.2div × Вольт/div в ± 4 делений от центра экрана;
EXT: ± (6% настройки + 40мв);
EXT/5: ± (6% настройки + 200мВ);

Установить уровень до 50% (Типичный)

Работает с входными сигналами ≥50 Гц

Видео вспышка триггера

Видео вспышка триггера Тип

CH1, CH2: пик-пик амплитуда 2 отделов;
EXT: 400mV;
EXT/5: 2 в

Форматы сигналов и скорость поля, тип триггера видео

Поддерживает NTSC, PAL и SECAM вещательные системы для любого поля или любой линии

Выравнивание диапазон

100ns ~ 10 s

Импульсный Ширина триггер

Импульсный Ширина режим запуска

Триггер когда (<,>, =, или & ne;); положительный пульс или отрицательный импульс

Импульсный Ширина ТРИГГЕРНАЯ точка

Равный: осциллограф срабатывает, когда трейлинг-кромка импульса пересекает уровень триггера.
Не равен: если Пульс заужен, чем указанная ширина, то ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса.
Меньше: ТРИГГЕРНАЯ точка-это трейлинг-кромка.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса

Импульсный Ширина диапазон

20ns ~ 10 s

Склон

Наклон режим запуска

Триггер когда (<,>, =, или & ne;); положительный наклон или отрицательный наклон

Наклон ТРИГГЕРНАЯ точка

Равный: осциллограф срабатывает, когда наклон формы волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон формы сигнала не равен установленному наклону.
Менее: осциллограф срабатывает, когда наклон формы волны меньше, чем заданный уклон.
Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный уклон.

Временной диапазон

20ns ~ 10 s

Триггерный триггер

Со временем режим

Поднимающийся край или падающий край

Временной диапазон

20ns ~ 10 s

Альтернативные триггер

Триггер на CH1

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер счетчик частоты

Считывания Разрешение

6 цифр

Точность (обычная)

± 30 ppm (включая все ошибки в частоте и ± 1 погрешность)

Частотный диапазон

Переменный ток, от 4 Гц Минимальная до Номинальная полоса пропускания

Источник сигнала

Режимы импульсного триггера или триггера: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда осциллограф закупает из-за изменений в состоянии запуска, или получение одного события съемки.
Режим триггера ширины импульса: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1 s, которые квалифицируются как срабатываемые события, например, узкие импульсные импульсы PWM, если установить в <режим и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф отсчитывает все края достаточно большой и правильной полярности.
Режим триггера видео: счетчик частоты не работает.

Мера

Измерение курсора

Разница в напряжении между курсорами: v
Разница во времени между курсорами: △T
Reciprocal T В Герц (1/& Delta; T)

Авто measuerment

Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + пошлина, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B width, FRF, FFR, LRR, LRF, LFR, LFF

Дисплей

Дисплей Тип

7 дюймов 64 K цветной TFT (диагональный жидкий кристалл)

Разрешение дисплея

800 по горизонтали на 480 вертикальные пиксели

Дисплей контраст

Регулируемая (16 передач) с ходовой планкой

Зонд компенсатор Выход

Выходное напряжение (типичное)

О 5Vpp в ≥1mΩ нагрузки

Частота (обычная)

1 кГц

Питание

Поставка Напряжение

100-120VACRMS (± 10%), 45 Гц до 440 Гц, CATⅡ
120-240VACRMS (± 10%), 45 Гц до 66 Гц, catⅱ

Мощность потребления

<30 W

Предохранитель

2А, T рейтинг, 250 В

На окружающую среду

Температура

Работа: от 32℉ до 122℃ (от 0℃ до 50℃);
Нерабочее:-40℉ до 159,8 ℃ (-40℃ до + 71℃)

Метод охлаждения

Конвекционная печь

Влажность

+ 104℉ или ниже (+ 40℃ или ниже): ≤90% относительной влажности;
106℉ к 122℉ (+ 41℃ до 50 ℃): ≤60% относительной влажности

Высота над уровнем моря

Работа: ниже 3000 м (10000 футов);
Неoperaring: ниже 15000 м (50000 футов)

Механические часы

Размер

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки)
