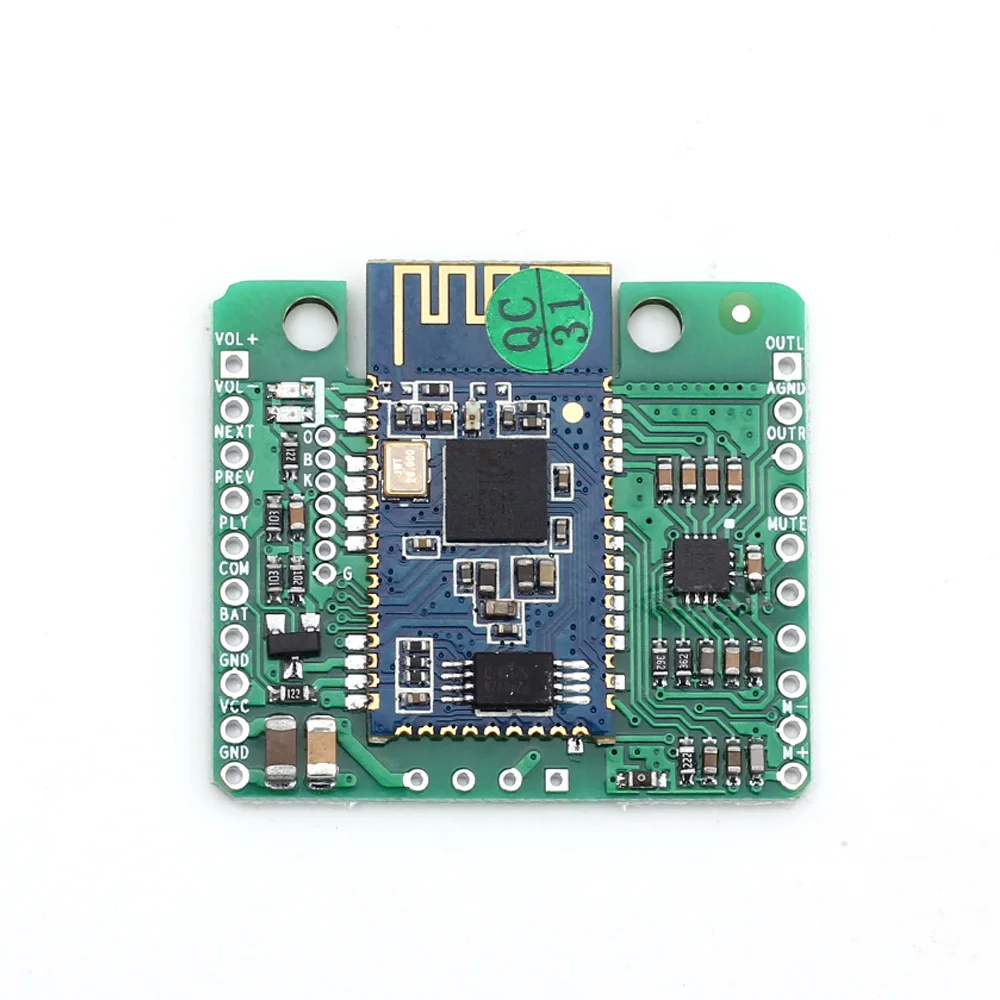

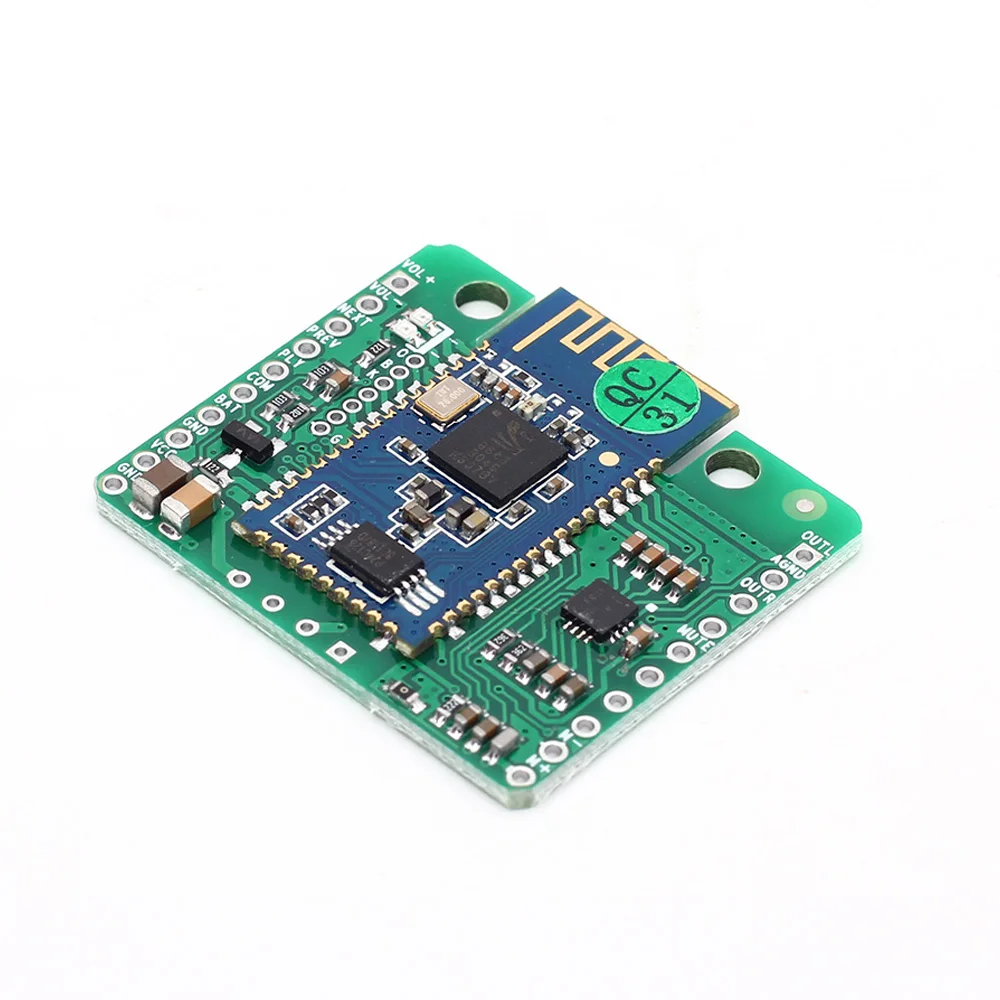

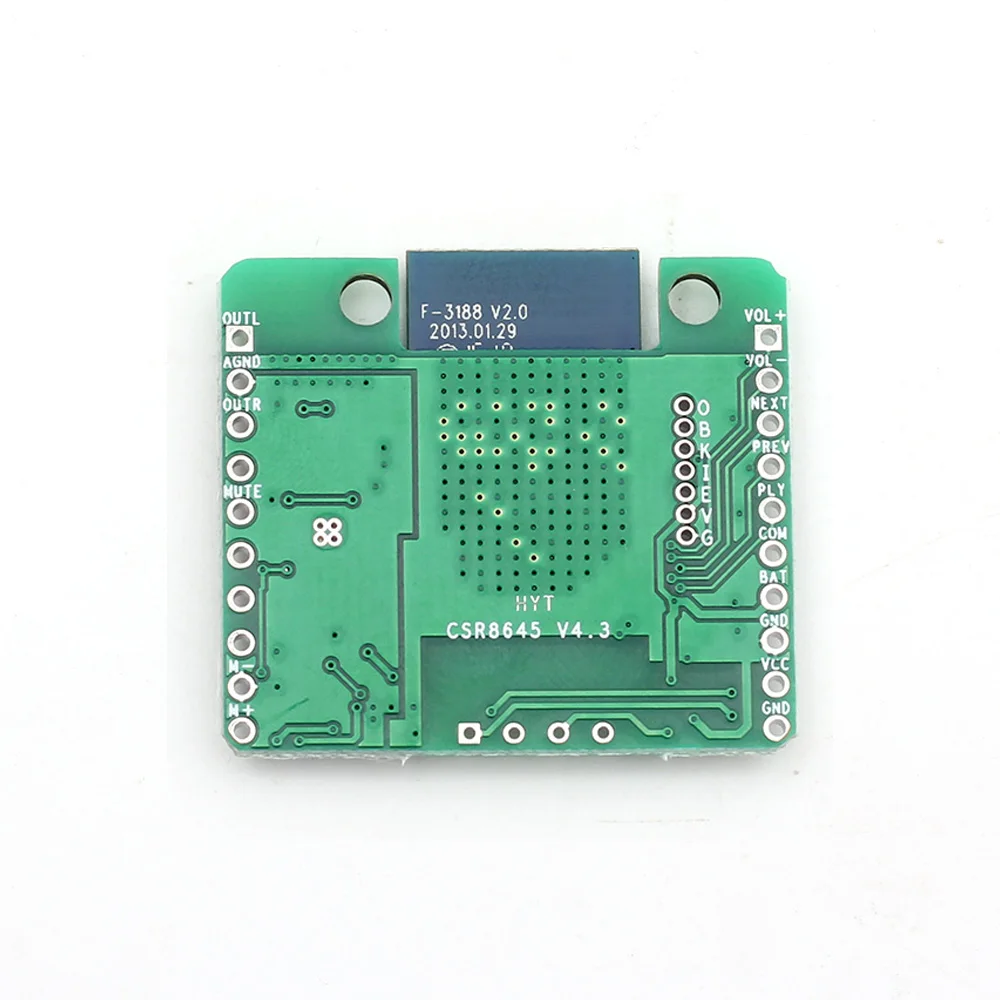

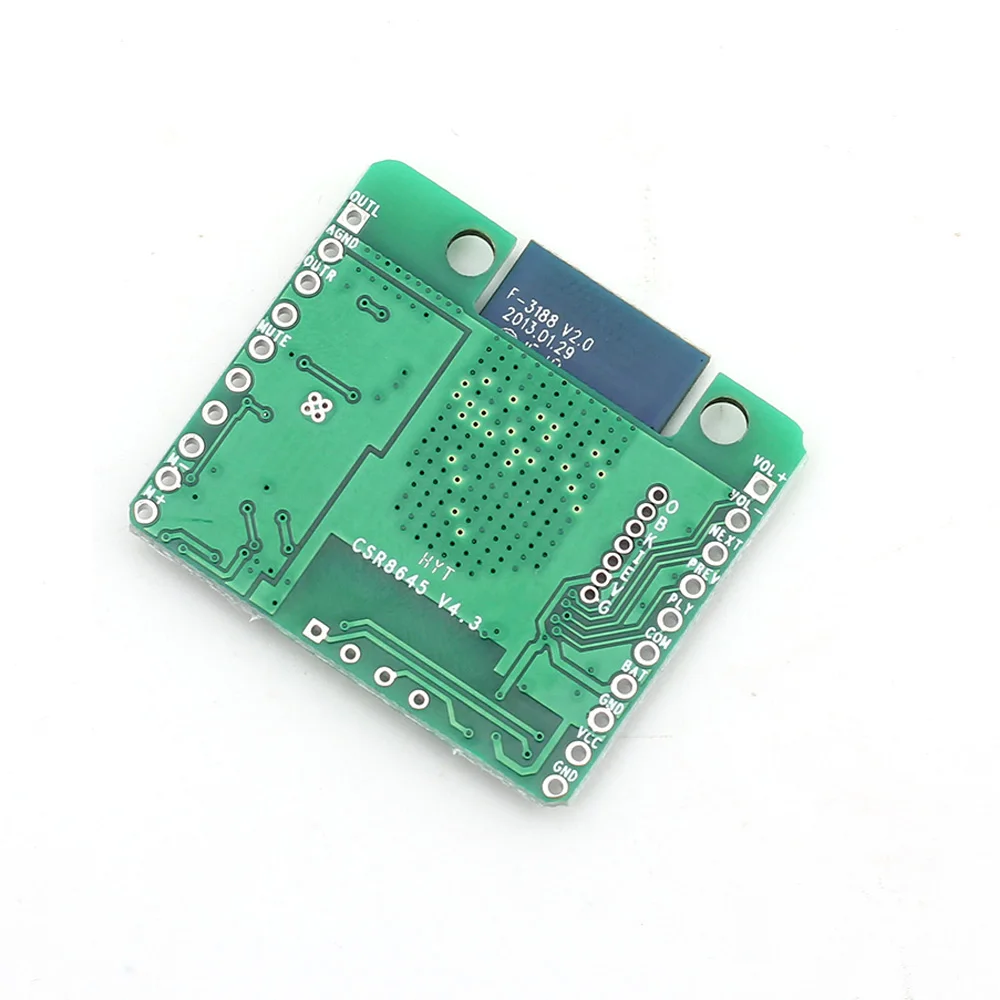

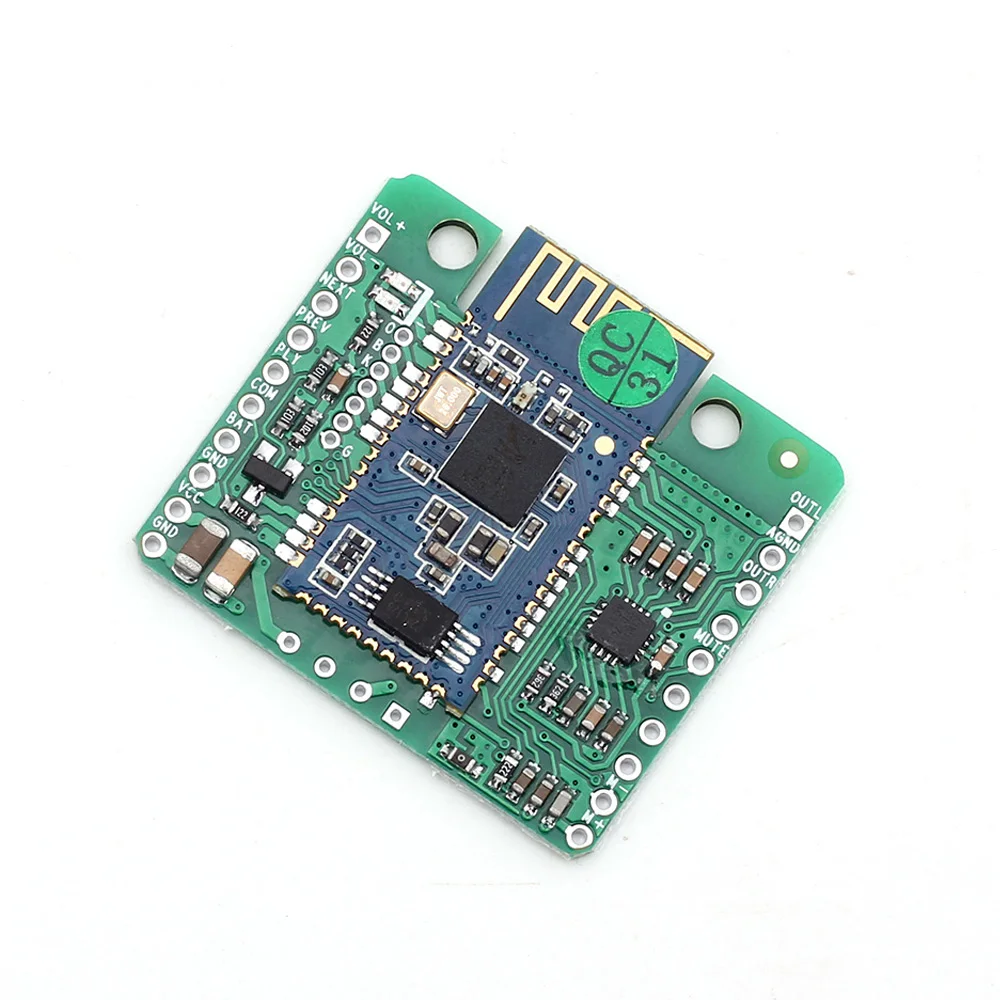

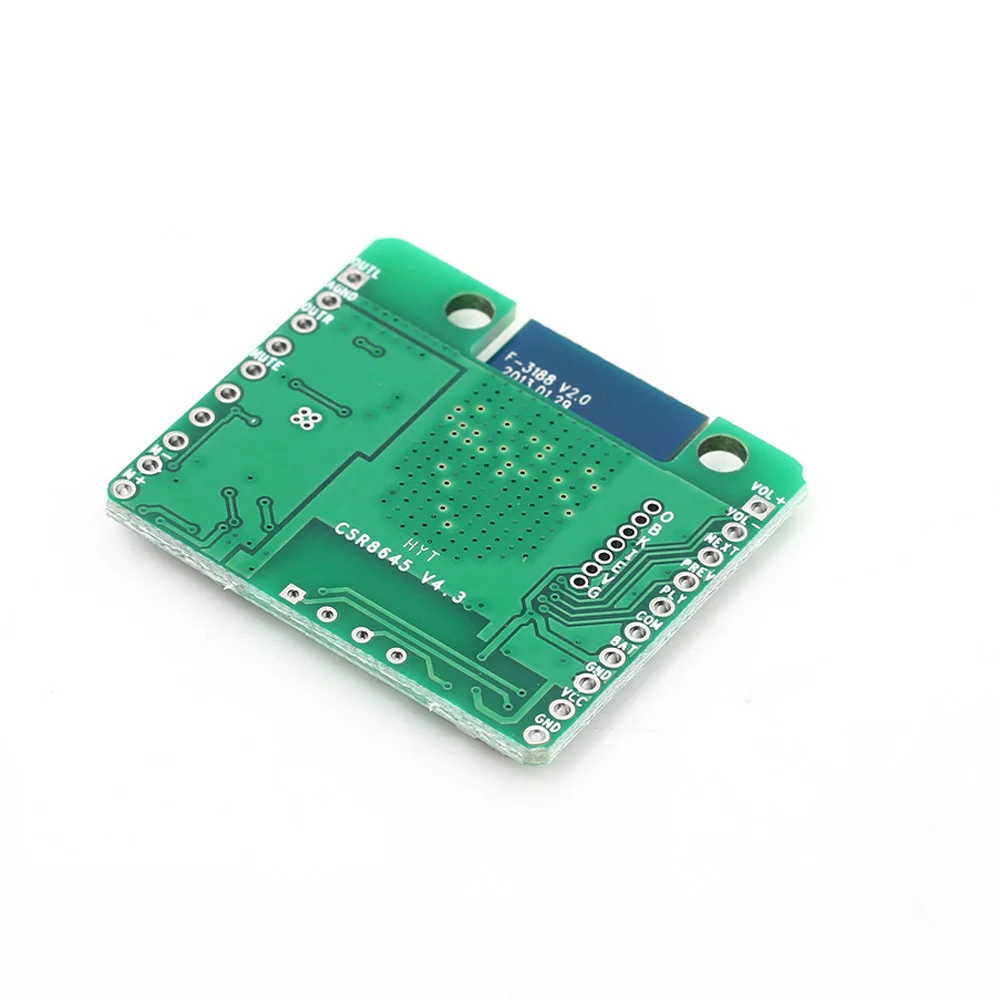

Плата приемника CSR8645 Hifi Bluetooth 4 1 модуль усилителя для аудио автомобильного

Плата приемника CSR8645 Hifi Bluetooth 4 1 модуль усилителя для аудио автомобильного

1. Описание:

Этот модуль размещен CSR BC8645 чип для обеспечения высокого качества качество звука и совместимость и общая производительность лучше. Модуль Bluetooth принимает драйвер уменьшенного использования пластин режим. Клиентов для получения точного результата нужно всего лишь для того, чтобы подключить модуль к применения продукта, а также может быстро поймете беспроводную передачу музыки и получите удовольствие от беспроводную музыку. Поддерживает качественным звуком APT-X цифрового вещания, а также можно подключить два основных Bluetooth устройства в одно и то же время. После того, как модуль включен, он автоматически подключится к последним парные мобильный телефон. Второй-от конца парные мобильный телефон должен быть вручную. Если 6 сопряженными устройствами включаются в одно и то же время, по последней созданной паре автоматически подключается.

2. Особенности:

1>. Поддержка функция вызова;

2>. Поддержка сбалансированный выход;

3>. Без потери качества звука;

4>. Гарантия низких потребеление энергии;

5>.Bluetooth v4.1;

3. Параметры:

1>. Название продукта: CSR8645 APT-X формат музыки без потери качества Hi-Fi Bluetooth 4,1 приемник

2>. Рабочая Напряжение: DC 3,3 V-4,2 V

3>. Спецификация Bluetooth: Bluetooth V4.1

4>. Модуляции: GFSK

5>. Поддержка Протокол Bluetooth: HFPV1.6, A2DPV1.2,AVRCPV1.4,HSPV1.2

6>. Рабочий ток:<= 30mA

7>. Переход в режим ожидания ток:<50uA

8>. Беспроводной дальность передачи: 100 м (макс)

9>. Поддержка режим: Class1/Class2/Class3

10>. Мощность передачи: 9dbm (макс)

11>. Чувствительность:-80dBm<0.1% BER

12>. Диапазон частот: 2,4 ГГц ~ 2,480 ГГц

13>. Качество звука: APT-X

14>. Аудио отношение сигнал-шум:>75dB

15>. Искажения:<0.1%

16>. Рабочая Температура диапазон:-40 ℃ ~ 85 ℃

17>. Рабочий Диапазон влажности: 0%-95% RH

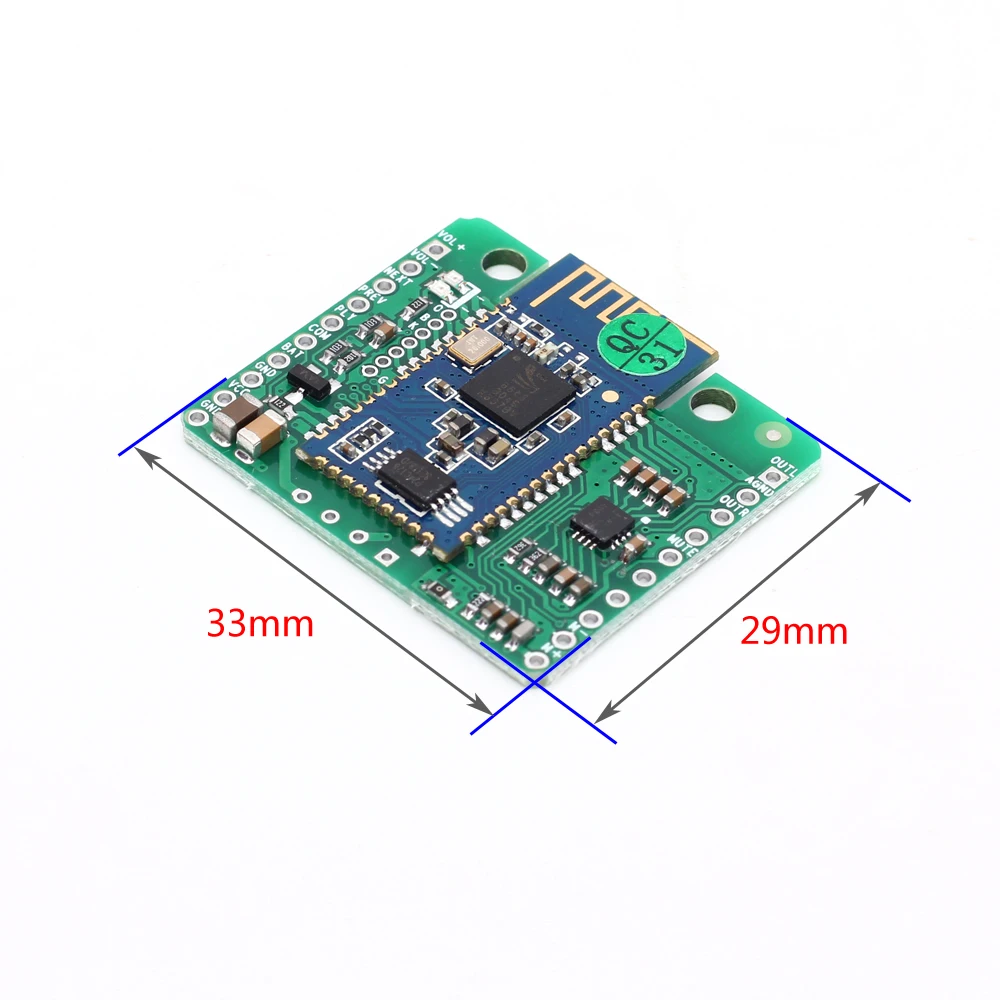

18>. Размеры: 33*29*3,5 мм

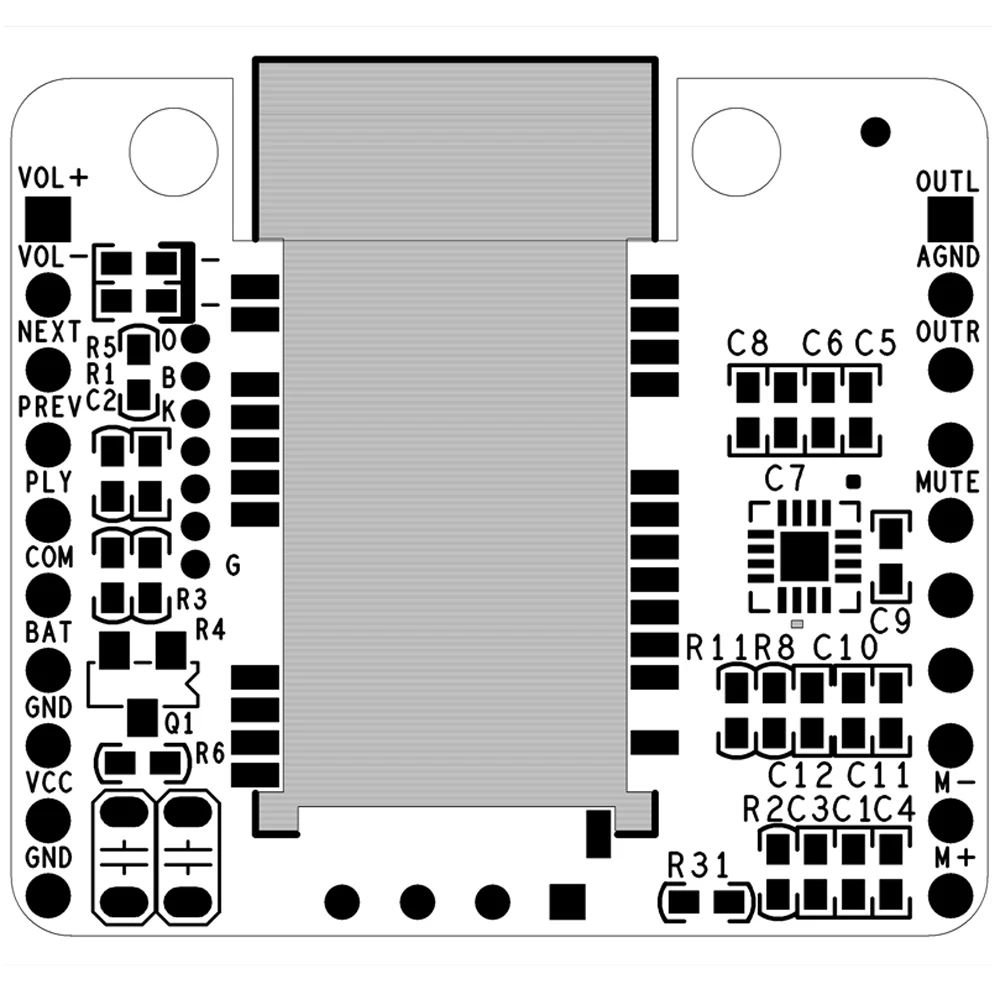

4. Определение типа:

1>.VOL +: Регулировка громкости. Увеличение громкости. Подключитесь к одним нажатием кнопки.

2>. Уровень громкости: Регулировка громкости. Уменьшение громкости. Подключитесь к одним нажатием кнопки.

3>. Следующая: следующая песня. Подключитесь к одним нажатием кнопки.

4>. Предыдущая: Предыдущая песня. Подключитесь к одним нажатием кнопки.

5>. Норма: соединиться с одним нажатием кнопки.

5,1> Короткое нажатие: воспроизведение/пауза/ответы на звонки/отбой вызова.

5,2>. Длительное нажатие: Включение или кнопку конфигурации. Ремонт

6>.COM: общий терминал для пуговиц. Подключите к другому pin-код кнопки.

7>. Летучей мыши: резервного питания. Подключается к положительному 3,7 V батарея. Он не может быть использован.

8>. Заземление: резервного питания. Подключение к отрицательному 3,7 V батарея. Он не может быть использован.

9>.VCC: Рабочая мощность входных сигналов. Подключается к положительному 3,3 V ~ 4,2 V.

10>.GND: Рабочая мощность входных сигналов. Подключение к отрицательному 3,3 V ~ 4,2 V.

11>.OUTL: сбалансированный аудиовыход. Левый канал. Подключитесь к усилитель мощности или гарнитура устройства с OUTL/AGND/OUTR.

12>.AGND: сбалансированный аудиовыход. Общий терминал. Подключитесь к усилитель мощности или гарнитура устройства с OUTL/AGND/OUTR.

13>.OUTR: сбалансированный аудиовыход. Правый канал. Подключитесь к усилитель мощности или гарнитура устройства с OUTL/AGND/OUTR.

14>.NC: защищены pin-код.

15>. Отключение звука: внешний усилитель звука pin-код.

16>.NC: защищены pin-код.

17>.NC: защищены pin-код.

18>.NC: защищены pin-код.

19>. М: аудио входных сигналов. Подключение к отрицательному микрофона.

20>.M +: аудиоразъем «папа» входных сигналов. Подключитесь к положительному микрофон.

5. Использование шаги:

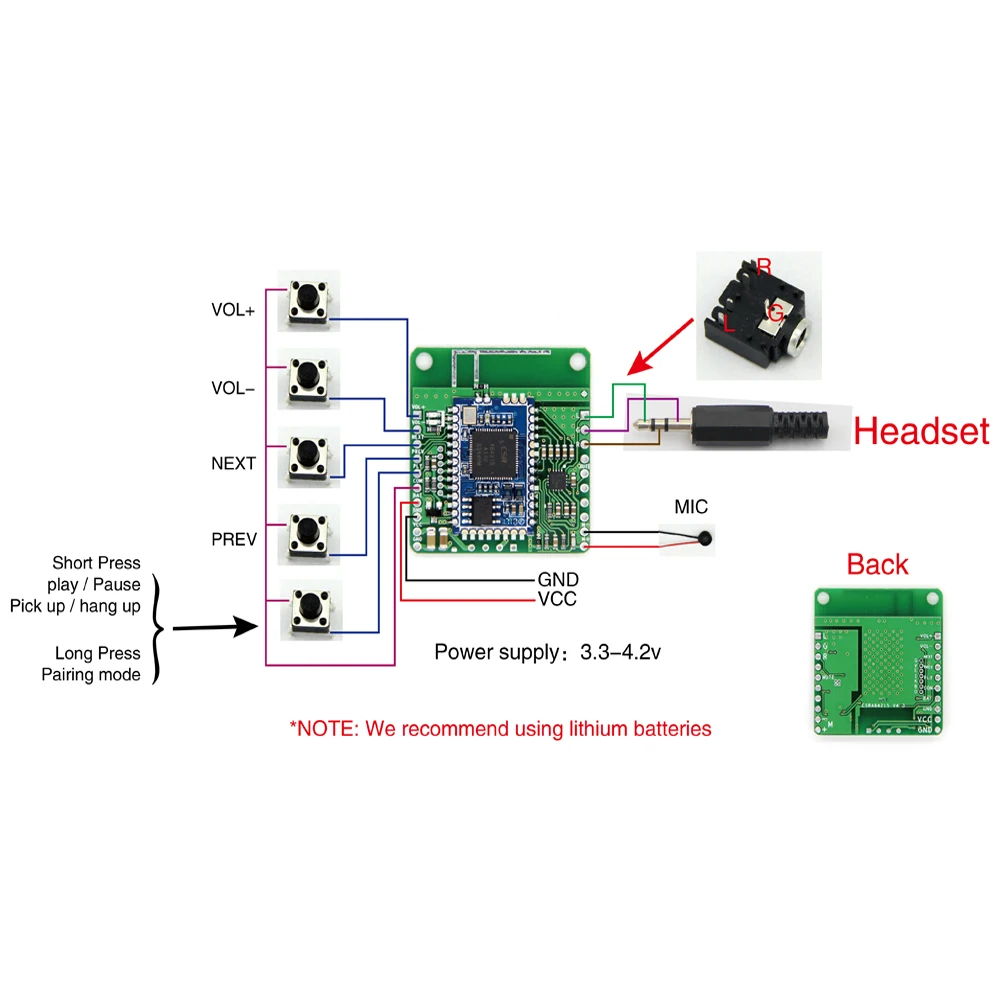

1>. Подсоединить воздушную кнопки и микрофон и аудио выход разъем как определение типа или монтажную схему, как показано на рисунке.

2>. Подсоединить воздушную правильное напряжение.

3>. Подключитесь к подходит Плата усилителя мощности или наушники или динамик устройство аудио выходной разъем.

4>. Свяжите устройство с вашим телефоном (выберите сопряжение непосредственно без пароля).

5>. Проигрывание музыки по номеру телефона.

6>. Тесты и использовать.

6. Примечание:

1>. Рекомендуется использовать литиевая батарея.

7. Применение:

1>. Стерео Bluetooth динамик;

2>. Стерео Bluetooth гарнитура;

3>.Bluetooth телефонные звонки в режиме hands-free;

4>.Bluetooth управление;

5>. Мульти-медиа оборудования;

8. Посылка:

1>.1 шт. CSR8645 APT-X формат музыки без потери качества Hi-Fi Bluetooth 4,1 приемник;
