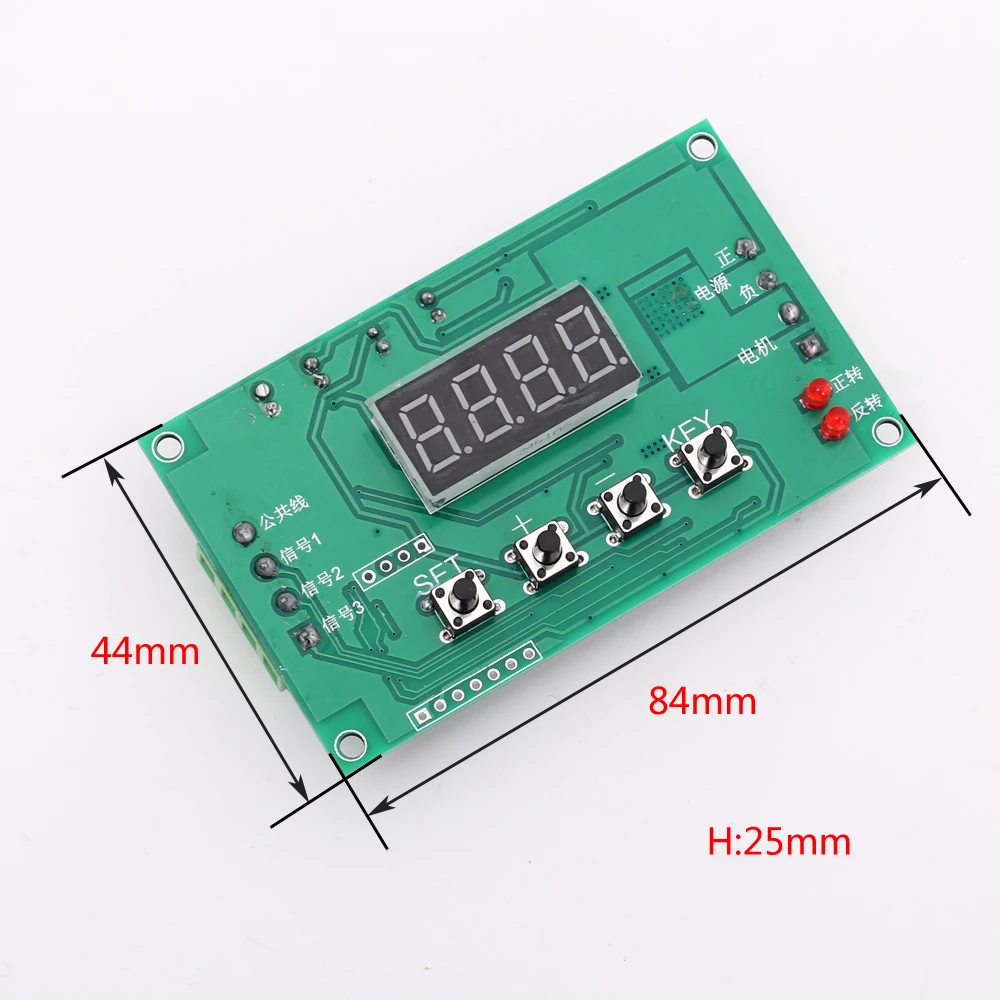

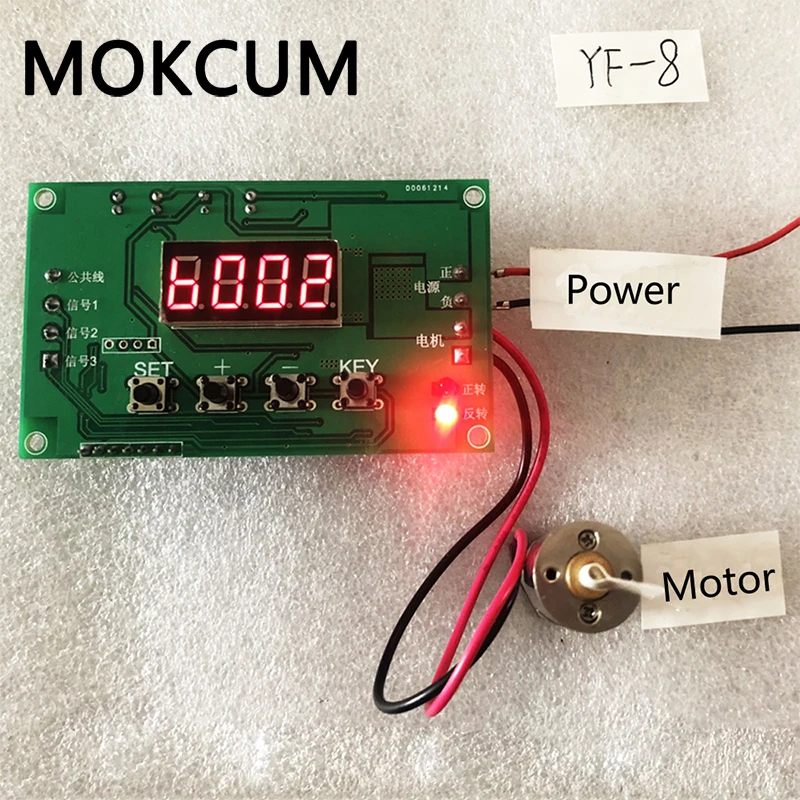

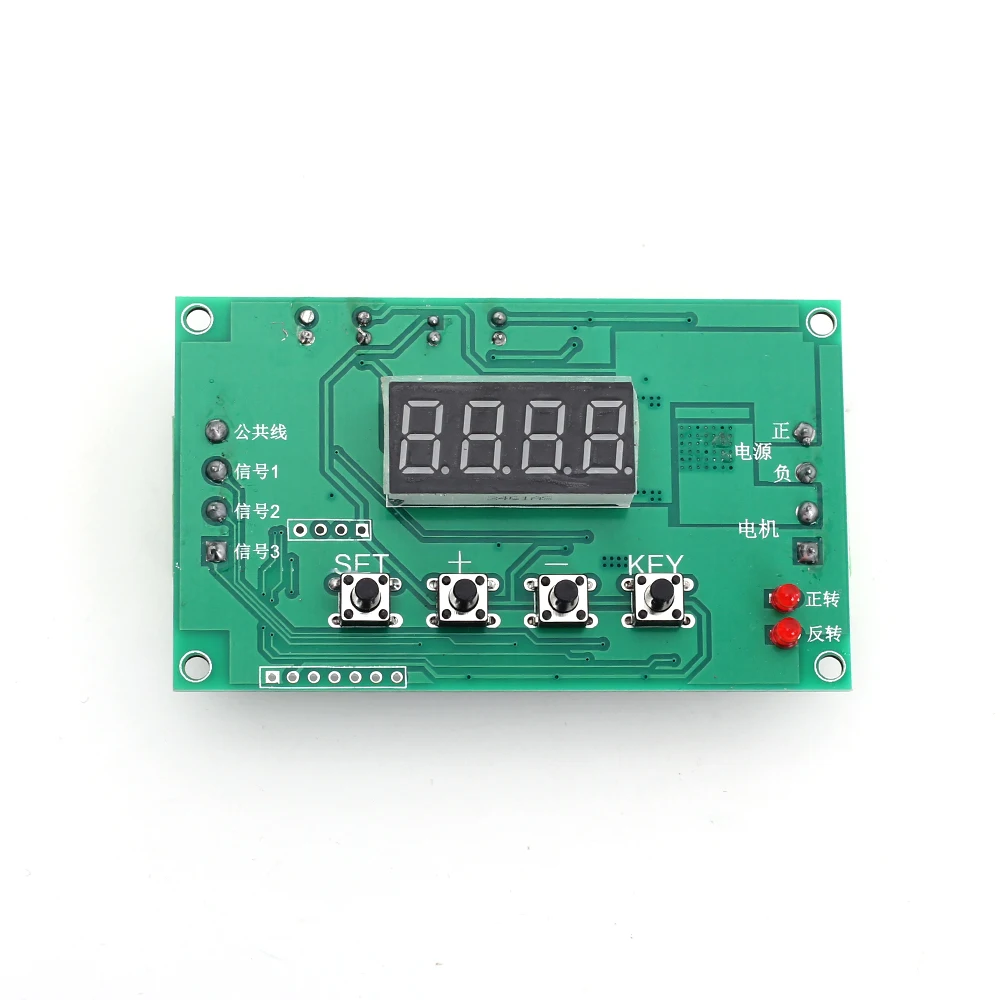

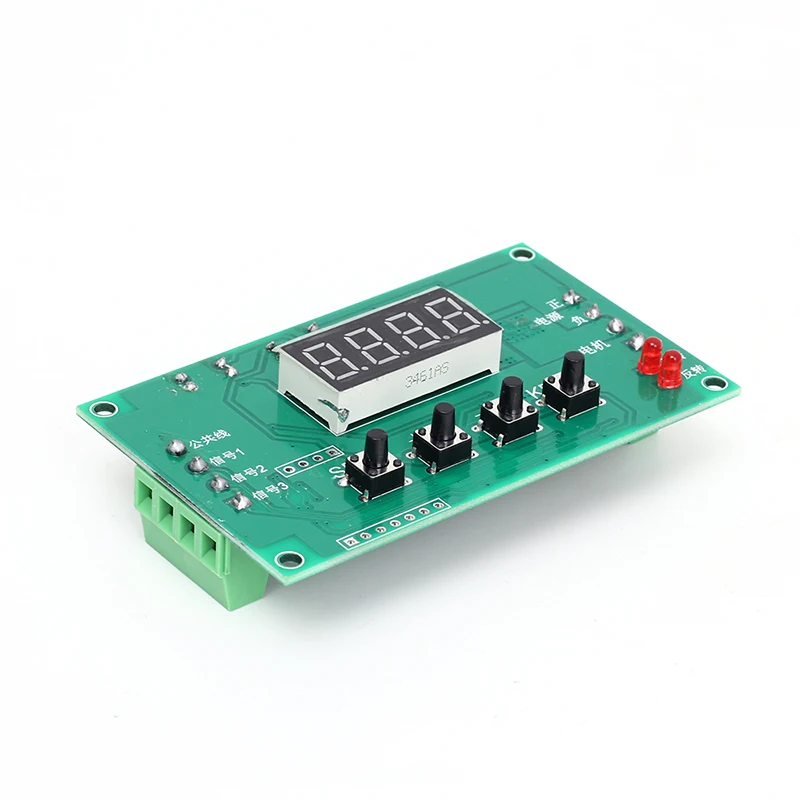

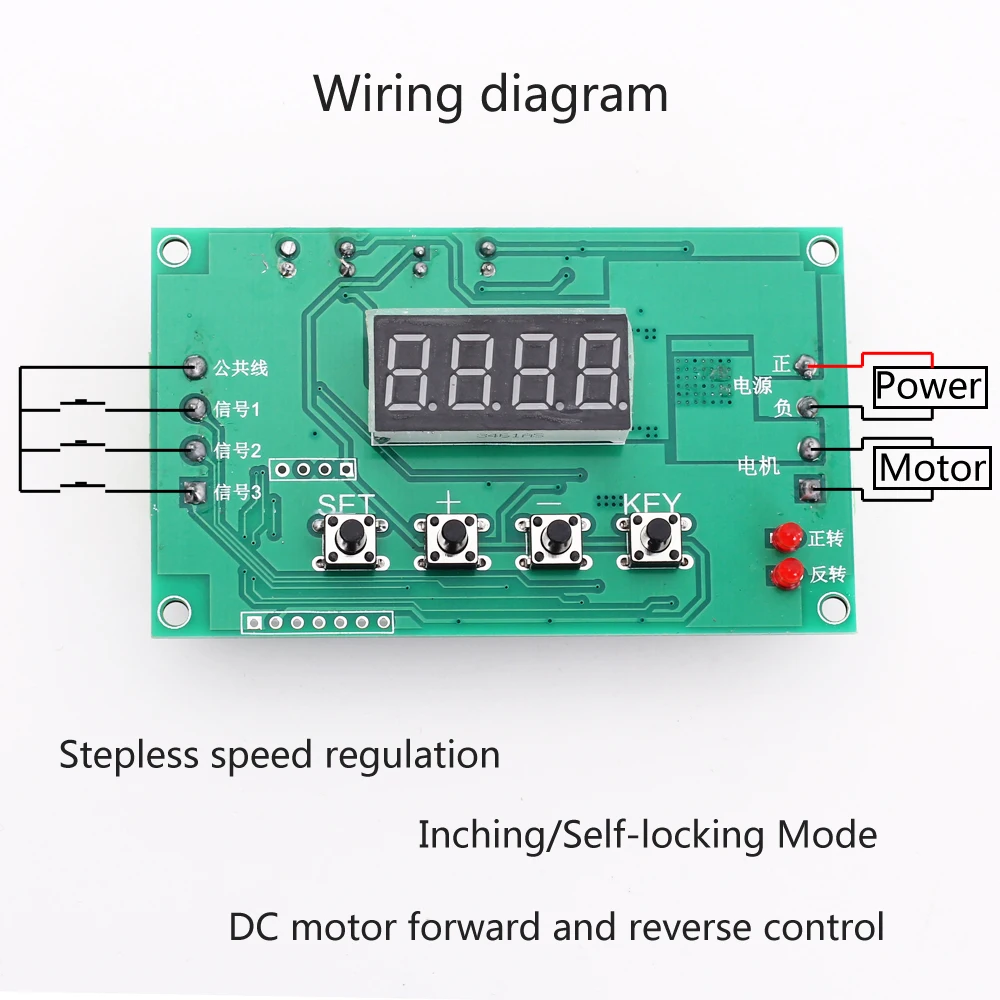

Модуль привода двигателя постоянного тока 7 24 В 120 Вт модуль контроллера задержки

---

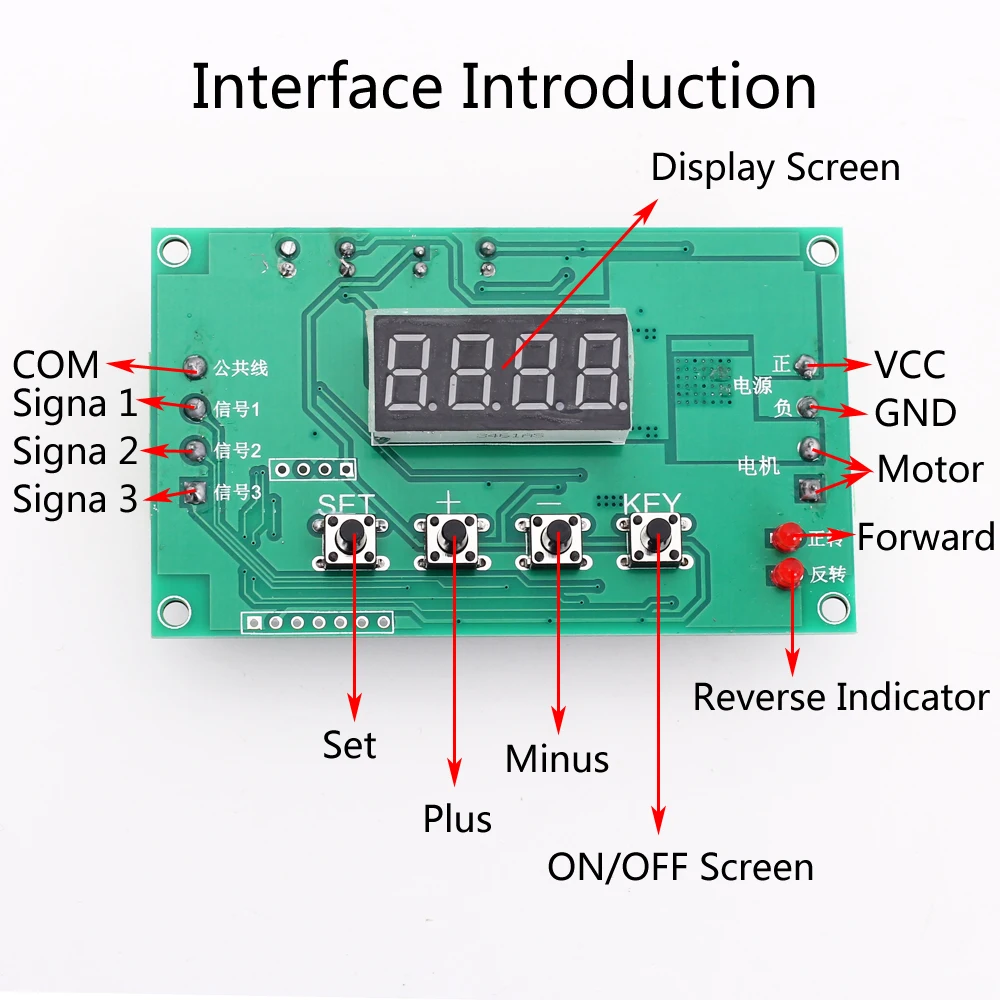

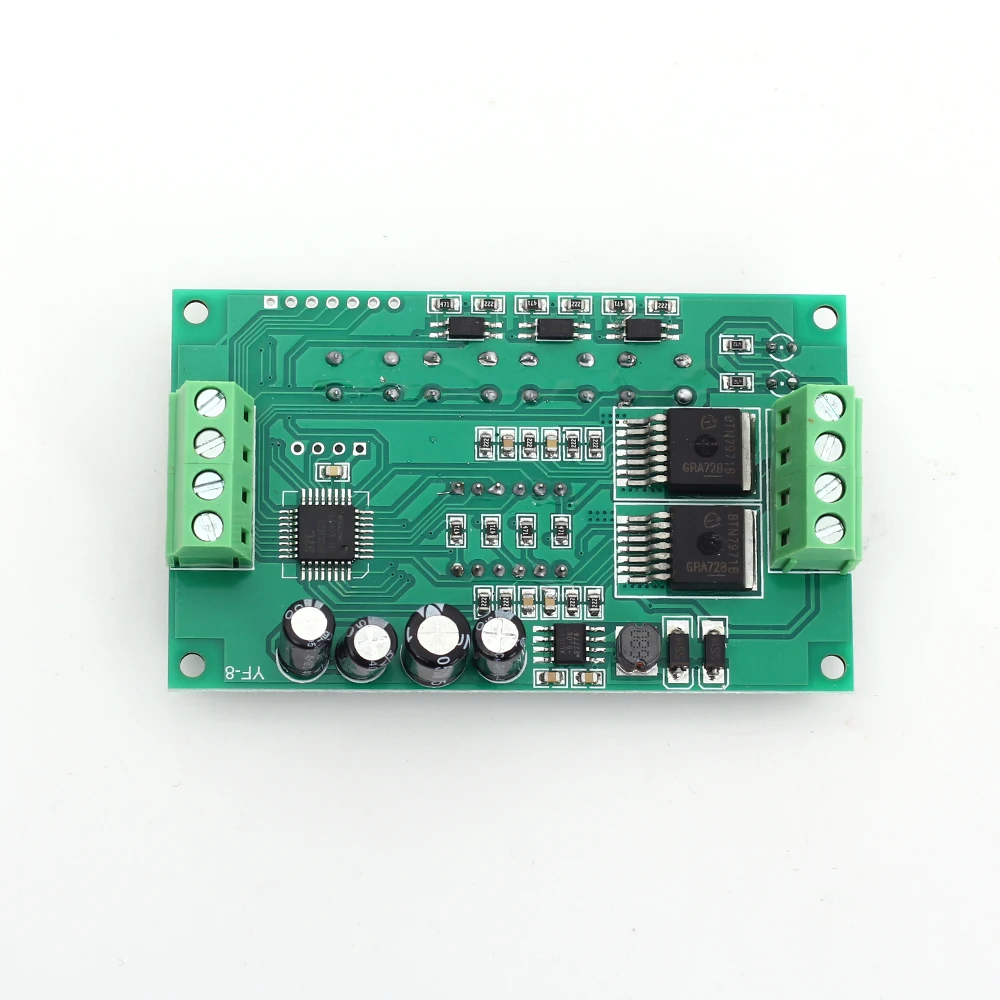

1. Описание: Контроллер двигателя вперед и назад используется для контроля состояния работы двигателя, чтобы убедиться, что двигатель может быть точно контролирован. Применимо к случаям, когда требования управления двигателем увеличиваются. 2. Особенности: 1>. Несколько режимов работы; 2>. Оптопара изолированный выход; 3>. Поддержка бесступенчатой регулировки скорости; 4>. Низкое энергопотребление; 5>. Несколько уровней контроля скорости; 6>. Долгое время работы; 7>. Автоматическое управление; 8>. Принцип цепи h-моста; 9>. Поддержка двигателя постоянного тока вперед и назад; 10>. Поддержка регулирования скорости; 11>. Поддержка времени; 12>. Поддержка ограничения операции; 13>. Поддержка функции отключения памяти; 14> Рабочий СВЕТОДИОДНЫЙ индикатор; 15>. Поддержка режима инчинга; 16>. Поддержка режима самоблокировки; 3. Параметры: 1>. Название продукта: двигатель постоянного тока вперед и назад модуль контроллера 2>. Номер товара: YF-8 3>. Рабочее напряжение: DC 7,0 V-24V 4>. Поддержка мощности двигателя: DC 7,0 V-24V (менее 120W) 5>. Диапазон времени: 0,01 s ~ 999m 6>. Диапазон скорости: 1 ~ 99 классов 7>. Постоянный ток: 10 мА 8>. Диапазон рабочих температур:-40 ℃ ~ 85 ℃ 9>. Диапазон рабочей влажности: 0%-95% относительной влажности 10>. Размер: 84*44*25 мм 4. Кнопка/Описание экрана: 1>. Дисплей будет отображаться '----' при включении. 2>. Экран будет отображать режим «p-1» в режиме настройки. 2,1>.'P' будет мигать при установленном режиме. 2,2>. Второй бит '-', который является разделителем, и пользователь может быть проигнорирован и не имеет значения. 2,3>. Третий бит '-', который является разделителем, и пользователь может быть проигнорирован и не имеет значения. 2,4>. Четвёртый бит типа «1»-это выбор режима. Он может быть 1 ~ 8. Пользователь может настроить функцию с помощью кнопки «+» и «-». 3>. Набор: настройка режима. 3,1>. Пользователю необходимо удерживать нажатие более 1 секунды при первом нажатии кнопки SET при входе в режим set. Он используется для предотвращения ложного запуска; 3,2>. При первом нажатии набора. Это меню для настройки режима и выбора кнопки '+' и '-'. И «П» будет мигать; 3,3>. Во втором наборе нажмите. Экран будет отображаться как «a001' и «A» будет мигать. Это меню для установки первого времени а кнопкой '+' и '-'. Кнопка «Ключ» используется для регулировки десятичной точки или единицы времени. 3,4>. На третий набор нажатий. Экран будет отображаться как 'B001' и 'B' будет мигать. Это меню для установки первого времени B кнопкой '+' и '-'. Кнопка «Ключ» используется для регулировки десятичной точки или единицы времени. 3,5>. На четвертом наборе нажатия. Он вернется в обычный режим отображения. Указывает, что он находится в режиме ожидания. Он отобразит '----'. 4>.'+': установите режим и отрегулируйте время и отрегулируйте скорости. 4,1>. Выберите режим с помощью кнопки «Set» при первом нажатии «SET». 4,2>. Отрегулируйте время для A/B с помощью кнопки «SET» во второй/третьей клавише «SET». 4,3>. Регулировка скорости. Экран будет отображаться как 'D-99 'и 'D будет мигать, когда нажмите кнопку' + 'при нормальном состоянии дисплея. Он используется для установки классов скорости. Меняйте оценки кнопкой '+' и '-'. 5>.'-': установите режим и отрегулируйте время и отрегулируйте скорости. 5,1>. Выберите режим с помощью кнопки «Set» при первом нажатии «SET». 5,2>. Отрегулируйте время для A/B с помощью кнопки «SET» во второй/третьей клавише «SET». 5,3>. Регулировка скорости. Экран будет отображаться как 'D-99 'и 'D будет мигать, когда нажмите кнопку' + 'при нормальном состоянии дисплея. Он используется для установки классов скорости. Меняйте оценки кнопкой '+' и '-'. 6>. Ключ: Отрегулируйте десятичную точку и вкл/выкл экран. 6,1>. Отрегулируйте десятичную или временную единицу для A/B с помощью кнопки «SET» во второй/третьей клавише «SET». 6,2>. Включите или выключите экран дисплея при нормальном состоянии дисплея. 7>. Заданные параметры будут сохранены в режиме ожидания при выключении питания. 5. Функция: 1>.A: первое рабочее время. 2>.B: Второй рабочий день. 3>.P--1: режим инширования. 3,1>. Вращение двигателя вперед при получении управляющего сигнала от «сигнала 1». Остановка двигателя, когда «сигнал 1» исчезнет. 3,2>. Обратное вращение двигателя при получении управляющего сигнала от «сигнала 2». Остановка двигателя, когда «сигнал 2» исчезнет. 4>.P--2: режим самофиксации. 4,1>. Вращение двигателя вперед при получении управляющего сигнала от «сигнала 1» и продолжать работать независимо от того, исчезнет ли «сигнал 1». 4,2>. Обратное вращение двигателя при получении управляющего сигнала от «сигнала 2» и непрерывной работы независимо от того, исчезнет ли «сигнал 2». 4,3>. Остановка двигателя при получении сигнала управления от 'Signal 3 '. 5>.P--3: режим настройки времени. 5,1>. Двигатель поддерживает вращение вперед в течение времени A после получения управляющего сигнала от «сигнала 1», а затем останавливается. 5,2>. Двигатель поддерживает обратное вращение в течение времени после получения управляющего сигнала от 'Signal 2 ', а затем останавливается. 5,3>. Двигатель прекращает работу сразу после получения управляющего сигнала от 'Signal 3 '. 6>.P--4: автономный режим синхронизации. 6,1>. Двигатель поддерживает вращение вперед в течение времени A после получения управляющего сигнала от «сигнала 1», а затем останавливается. 6,2>. Вращение двигателя вперед после получения управляющего сигнала от «сигнала 1». Двигатель остановится, если получит контрольный сигнал от «сигнала 2». Получил «сигнал 2» до конца времени A действителен. 6,3>. Двигатель сохраняет обратное вращение в течение времени после получения контрольного сигнала от «сигнала 1» снова и затем останавливается. 6,4>. Вращение двигателя задним ходом после получения сигнала управления от «сигнала 1» снова. Двигатель остановится, если получит контрольный сигнал от «сигнала 3». Полученный «сигнал 3» до конца времени B действителен. 7>.P--5: режим настройки времени. 7,1>. Двигатель поддерживает вращение вперед в течение времени а, когда получает контрольный сигнал от «сигнала 1», а затем останавливается. 7,2>. Двигатель поддерживает вращение вперед при получении управляющего сигнала от «сигнала 1». Двигатель остановится, если получит контрольный сигнал от 'Signal 2 '. Полученный сигнал «2» до окончания времени A действителен. 7,3>. Двигатель поддерживает обратное вращение в течение времени после того, как «сигнал 1» исчезнет, а затем остановится. 7,4>. Обратное вращение двигателя после того, как «сигнал 1» исчезнет. Двигатель остановится, если получит контрольный сигнал от «сигнала 3». Полученный «сигнал 3» до конца времени B действителен. 8>.P--6: вращение двигателя вперед на время A при получении управляющего сигнала от «сигнала 1». И затем остановить время C. Затем повернуть назад для времени B. Цикл снова, если получить «сигнал 1» снова. Бесконечный цикл, если сохранить «сигнал 1». 9>.P--7: двигатель поддерживает вращение вперед при получении управляющего сигнала от «сигнала 1». Затем остановите для синхронизации A после получения управляющего сигнала от 'Signal 2 '. Затем продолжайте вращать назад. Остановка для синхронизации B после получения управляющего сигнала от 'Signal 3'. Держите бесконечную петлю. Модуль сохранит этот режим, если сохранит «сигнал 1» после включения. 10>.P--8: вращение двигателя вперед на время A при получении управляющего сигнала от «сигнала 1». Затем остановите синхронизацию C. Затем время обратного вращения B. Затем остановите синхронизацию C. Затем время вращения вперед A. Держите бесконечную петлю. Модуль сохранит этот режим, если сохранит «сигнал 1» после включения. 6. Диапазон времени: Плавная регулировка от 0,01 секунд до 9999 минут. Введите интерфейс настроек во второй/третьей клавише «Комплект». Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки. Дисплей X.XX' запятой рядом с третий бит, диапазон времени составляет 0,01 секунды, чтобы 9,99 секунд. Дисплей 'XX.X запятой рядом со вторым бит, диапазон времени составляет 0,1 секунды, чтобы 99,9 секунд. Отображение 'XXX' без десятичной точки, диапазон синхронизации-1 секунда ~ 999 секунд. Отображение 'XXX.'Десятичная точка рядом с первым бит, диапазон времени от 1 минуты до 999 минут. 7. Использование шагов: 1>. Подключите источник питания постоянного тока 7,0 ~ 24 В на входном терминале (пожалуйста, не подключайте нагрузку перед установкой режима работы). 2>. Убедитесь, что требуется режим работы. 3>. Удерживайте нажатой кнопку «установить» более 1 секунды, войдите в заданный режим работы как список в «функции». Нажмите «+» и «-», чтобы выбрать режим. 4>. Нажмите кнопку 'установить' во второй раз, чтобы установить время A. Нажмите '+', '-' и 'ключ', чтобы установить время. 5>. Нажмите кнопку 'установить' в третий раз, чтобы установить время B. Нажмите '+', '-' и 'ключ', чтобы установить время. 6>. Нажмите кнопку «установить» в четвертый раз, чтобы вернуться к нормальному дисплею. 7>. Нажмите кнопку '+' или '-' для определения скорости. Экран будет мигать и автоматически экономить через 2 секунды. 8>. Проверьте заданные параметры на основе выходного индикатора. 9>. Отключите источник питания, а затем подключите нагрузку на выходе. 10>. Включите питание для модуля и используйте модуль. 8. Примечание: 1>. Установите правильные параметры; 2>. Выберите правильный двигатель; 3>. Провод не может быть изменен. В противном случае модуль будет поврежден. 9. Применение: 1>. Игрушка 2>. Интеллектуальное управление роботом 3>. Умный автомобиль 4>. Занавес 5>. Механическое управление 10. Посылка: 1>.1 шт. YF-8 модуль контроллера двигателя постоянного тока вперед и назад;
