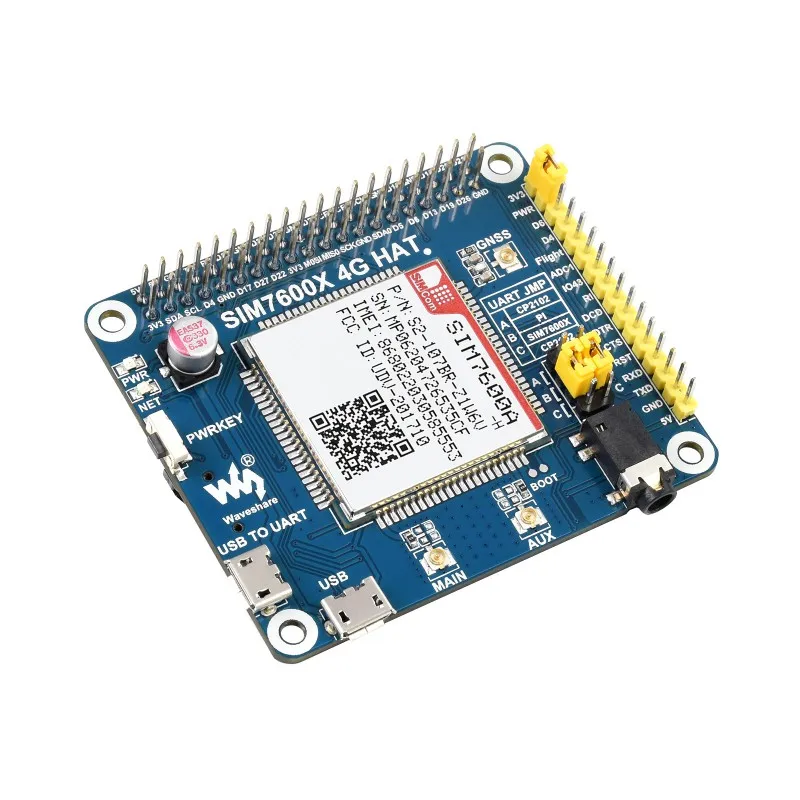

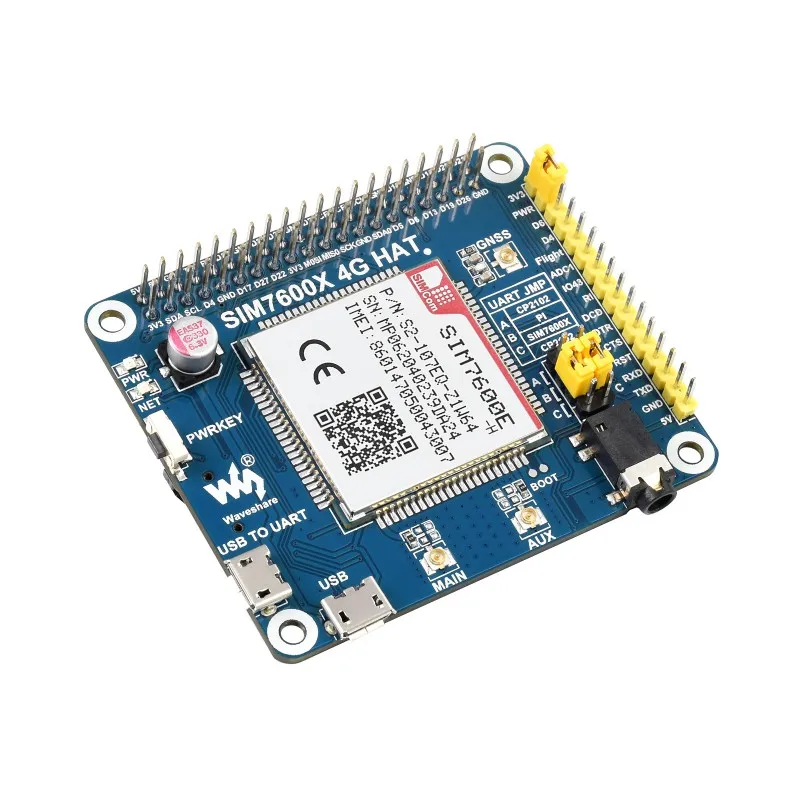

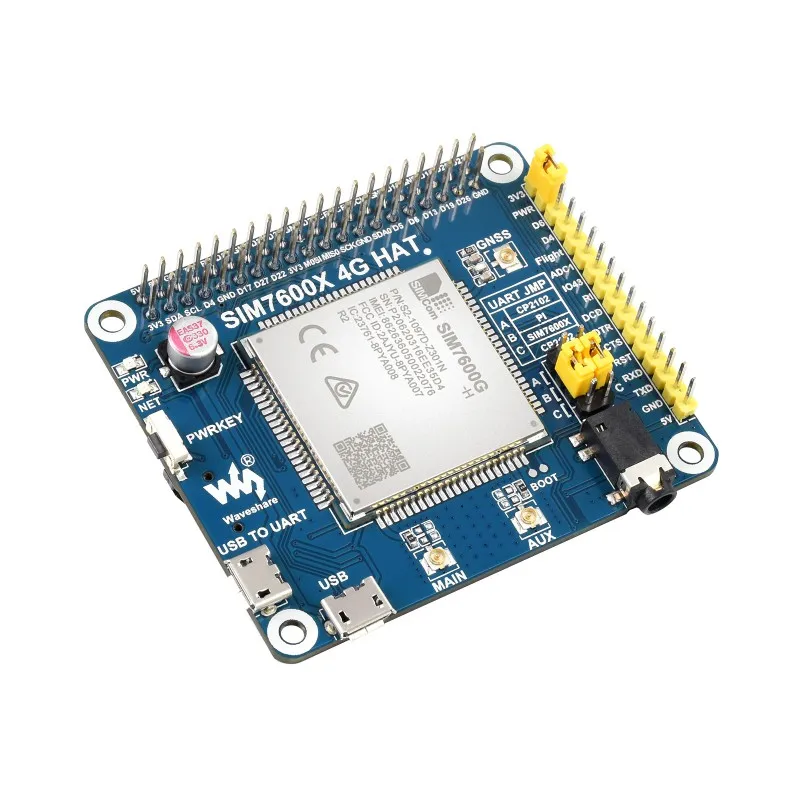

Название продукта:SIM7600A-H SIM7600E-H SIM7600G-H SIM7600CE-H 4G шляпа 4G / 3G / 2G / GSM / GPRS / GNSS шляпа для Raspberry Pi, LTE CAT4 SIM7600

Подходящий регион

SIM7600A-H 4G шляпа: в основном применяется в Северной Америке (США, CA)

SIM7600E-H 4G шляпа: в основном применяется в Юго-Восточной Азии, Западной Азии, Европе, Африке

Обзор

Шляпа SIM7600CE 4G-это модуль связи 4G/3G/2G и позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей линии. Это довольно низкое энергопотребление.

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Особенности

• Raspberry Pi подключение, совместимо с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

• Поддержка набора номера, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.

• Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

• Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее

• Встроенный CP2102 USB в UART конвертер, для последовательной отладки

• Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32

• Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты

• Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д.

• Бортовой аудио разъем и аудио декодер для совершения телефонного звонка

• 2x светодиодный индикатор, легко контролировать рабочее состояние

• Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки

• Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

• Autobauding baudrate: 9600bps ~ 115200bps

• Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

• Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT

• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Коммуникационные характеристики

Технические характеристики GNSS

• Тип приемника

  • 16-канальный

  • Код C/A

• Чувствительность

  • Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД)

  • Холодный запуск: -148 дБм

• Время на первое исправление (открытый воздух)

  • Холодный запуск: <35s

  • Горячие старты: <1s

• Точность

  • Позиции по уровню поверхности: <2,5 м КЭП

Характеристики SMS и аудио

• SMS

  • Поддерживаемые типы: MT, MO, CB, Text, PDU

  • Хранение: USIM и ME (по умолчанию)

• Функция аудио

  • Поддерживает Подавление эха

  • Поддерживает шумоподавление

Прочие характеристики

• Источник питания: 5 В

• Рабочее напряжение: 5V/3,3 V (настроенный через джемпер)

• Рабочая температура: -30 °C ~ 80 °C

• Температура хранения: -45 °C ~ 90 °C

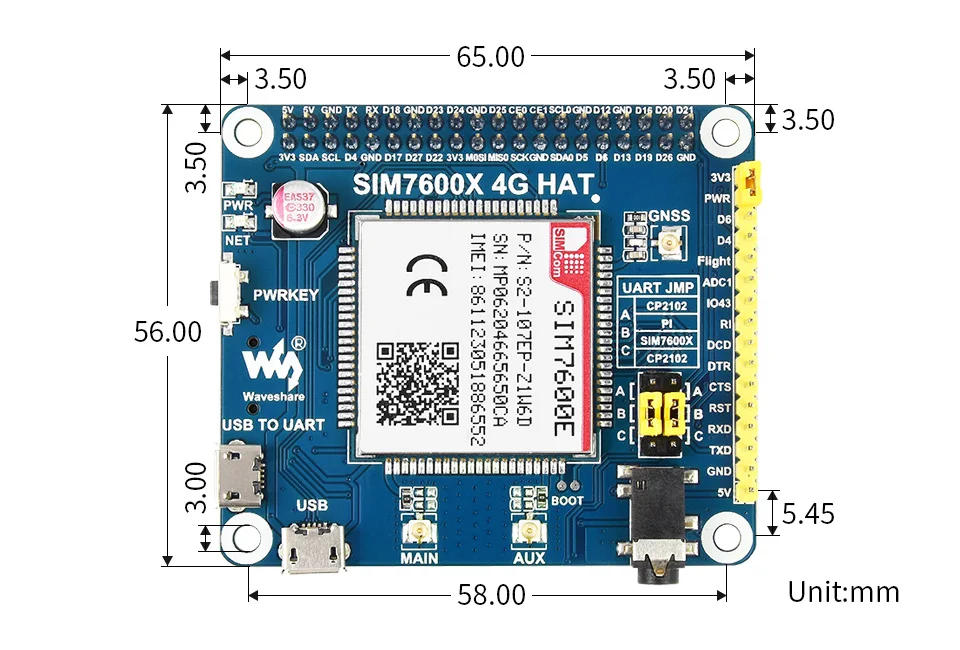

• Размер: 56,21 мм x 65,15 мм

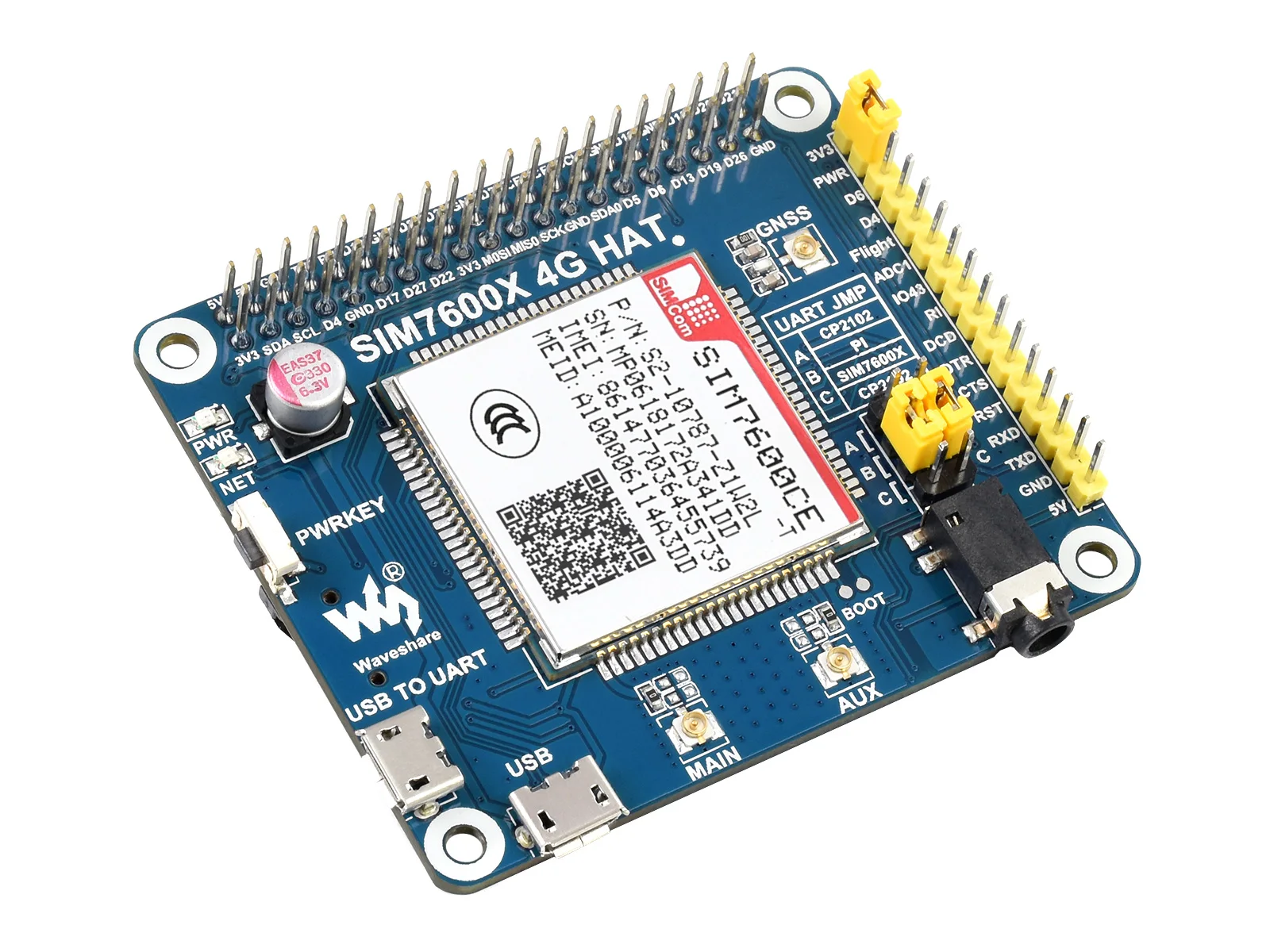

1. SIM7600E-H/sim7600ce-H/sim7600A-H/SIM7600G-H

2. CP2102 USB в UART конвертер

3. Аудио декодер NAU8810

4. TXS0108EPWR переводчик напряжения
   Переводит 3,3 V/5V в 1,8 V

5. MP2128DT чип питания

6. MP1482 чип питания

7. Raspberry Pi GPIO header

8. Интерфейс управления SIM7600
   Для подключения с хост-платами, такими как Arduino/STM32

9. Слот для sim-карты
   Поддерживает 1,8 V/3V сим-карты

10. Слот для карты TF
    Позволяет хранить данные, такие как файлы, сообщения и т. Д.

11. 3,5 мм наушники/разъем для подключения микрофона

12. Интерфейс USB
    Для тестирования команд, получения данных GPS позиционирования и т. Д.

13. Интерфейс USB в UART
    Для последовательной отладки или входа в Raspberry Pi

'14. Главный антенный разъем

15. Разъем AUX антенны

16. Разъем антенны GNSS

17. Выключатель питания

18. Индикатор состояния сети

19. Индикатор питания

20. Перемычка выбора рабочего напряжения
Настроенный через 0Ω резистор перемычки
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В

21. Джемпер UART
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART

22. Перемычка конфигурации PWR
PWR - 3V3: Автоматическое включение питания (по умолчанию)
PWR - D6: запуск/выключение Raspberry Pi D6 pin
Перемычка для настройки режима полета
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin

23. Припой с разъемом USB

24. Загрузочные форсированные программируемые паяльные колодки

Посылка

Примечание: Raspberry Pi на фото не входит в комплект.

1. SIM7600CE/SIM7600A/SIM7600E/SIM7600G 4G шляпа x1

2. Антенна LTE x1

3. Внешняя антенна GPS (B) x1

4. Разъем USB типа A для микроразъема x2

5. Набор винтов RPi (2 шт.) x1
