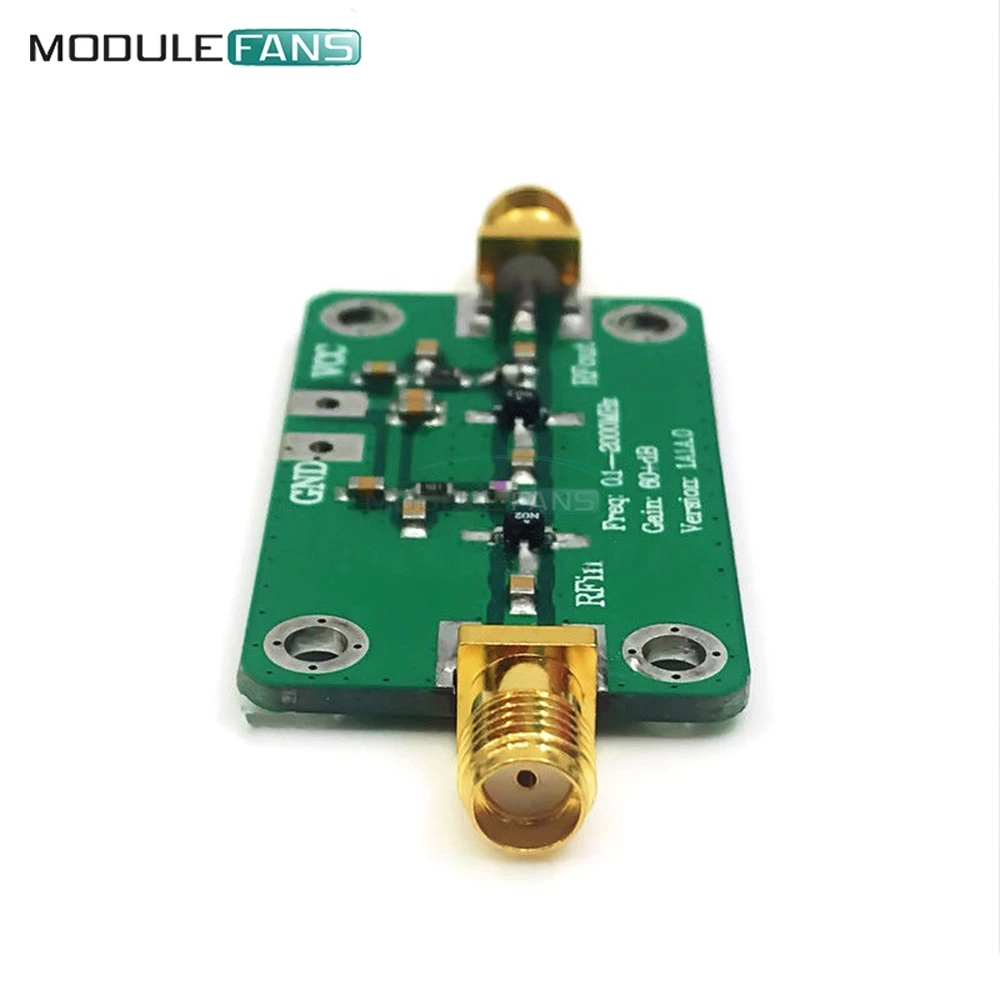

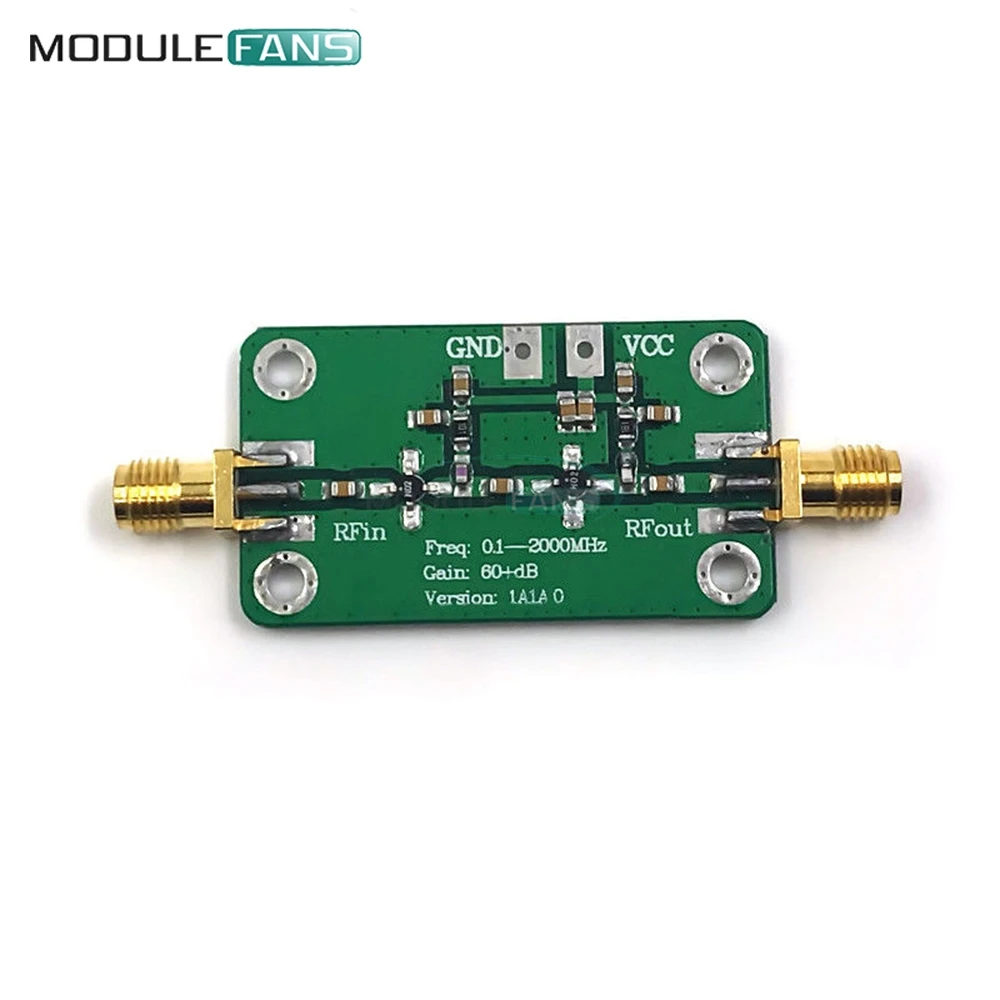

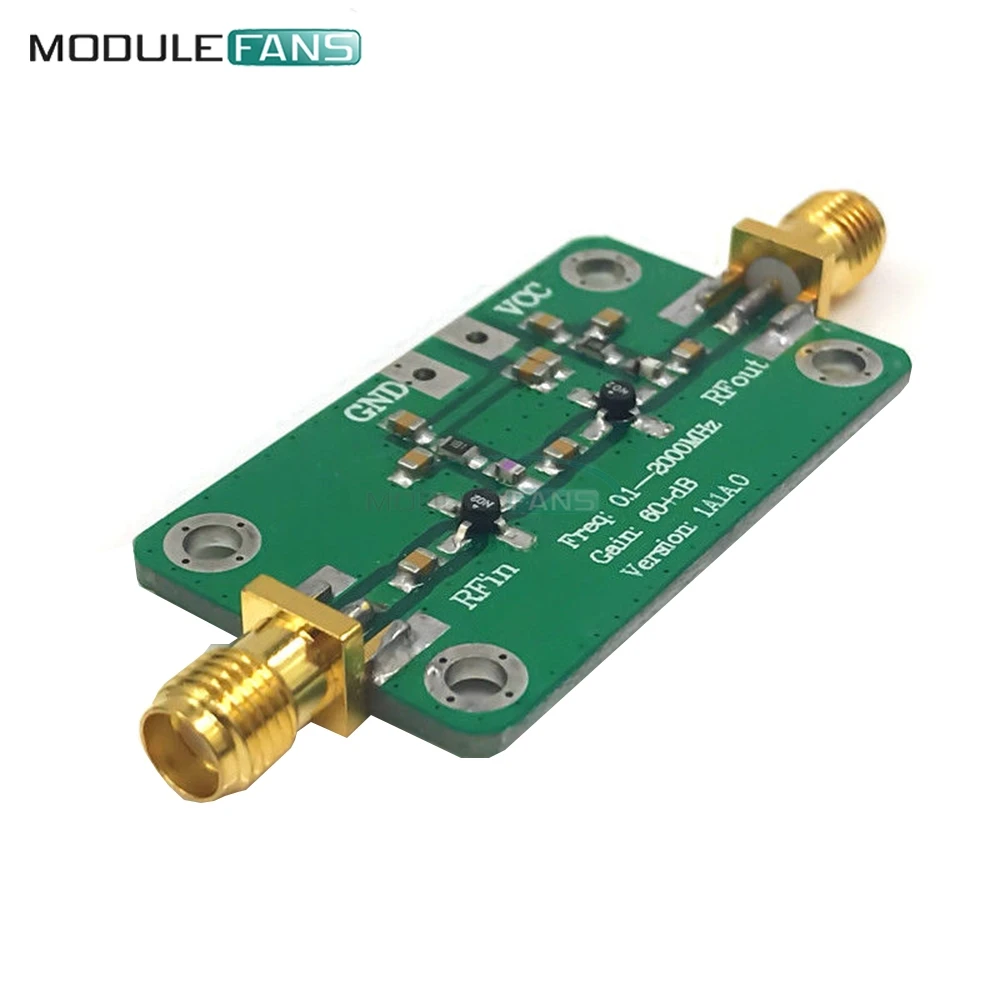

LNA 0 1 2000 МГц 60 дБ с высоким коэффициентом усиления модуль усилителя низким уровнем

---

Применение: Усилитель основана на оригинальном 0,1-2000 + МГц (30dB) усилитель, используя двухступенчатый в виде каскада из сделана с низким уровнем шума, с высоким коэффициентом усиления (60dB), И подходит для обнаружения слабых сигналов. Параметры усилителя индикаторы: Рабочая частота: 0,2-1500 МГц Коэффициент усиления усилителя: 60 дБ Максимальная выходная мощность: + 10 дБм (10 мВт) @ 1 дБ точка сжатия Рабочий ток: 35 мА (9 В) Напряжение питания: 6-12 В постоянного тока Сопротивление системы: 50 Ом Усилитель использует некоторые советы: 1) усилитель на рабочей частоте менее 500 МГц, имеет очень хорошую плоскость усиления. Чем ниже частота, тем выше коэффициент усиления. 2) нижний предел рабочей частотой усилитель входной и выходной конденсаторы подлежат по умолчанию является 0,1 мкФ, он может работать до 0,2 МГц; вы можете увеличить входные и выходные конденсаторы, чтобы увеличить нижний предел частоты. Приложения должны обратить внимание на усиление развязки источника питания и регулятора. 3) Когда напряжение питания 5-8 в меняется, можно использовать в качестве усилителя с переменным коэффициентом усиления, усиление с напряжением источника питания увеличивается. Управление DA с напряжением источника питания, вы можете контролировать усиление усилителя, регулировка усиления. 4) Когда напряжение питания составляет 8-10 В, низкое усиление 30 дБ, в этот момент усилитель имеет низкую шумовую фигуру и хорошую стабильность. 5) Когда напряжение составляет 12 В, Максимальное усиление, низкочастотное усиление до 32,5 дБ, 6) так как усилитель получает очень высокий (60 дБ), входное внимание перегрузки (Fmax = -50 дБм), в использовании должны следовать соответствующим принципам RF и микроволновой схемы. Посылка включает в себя: 1 шт. * 60 дБ широкополосный усилитель РЧ
