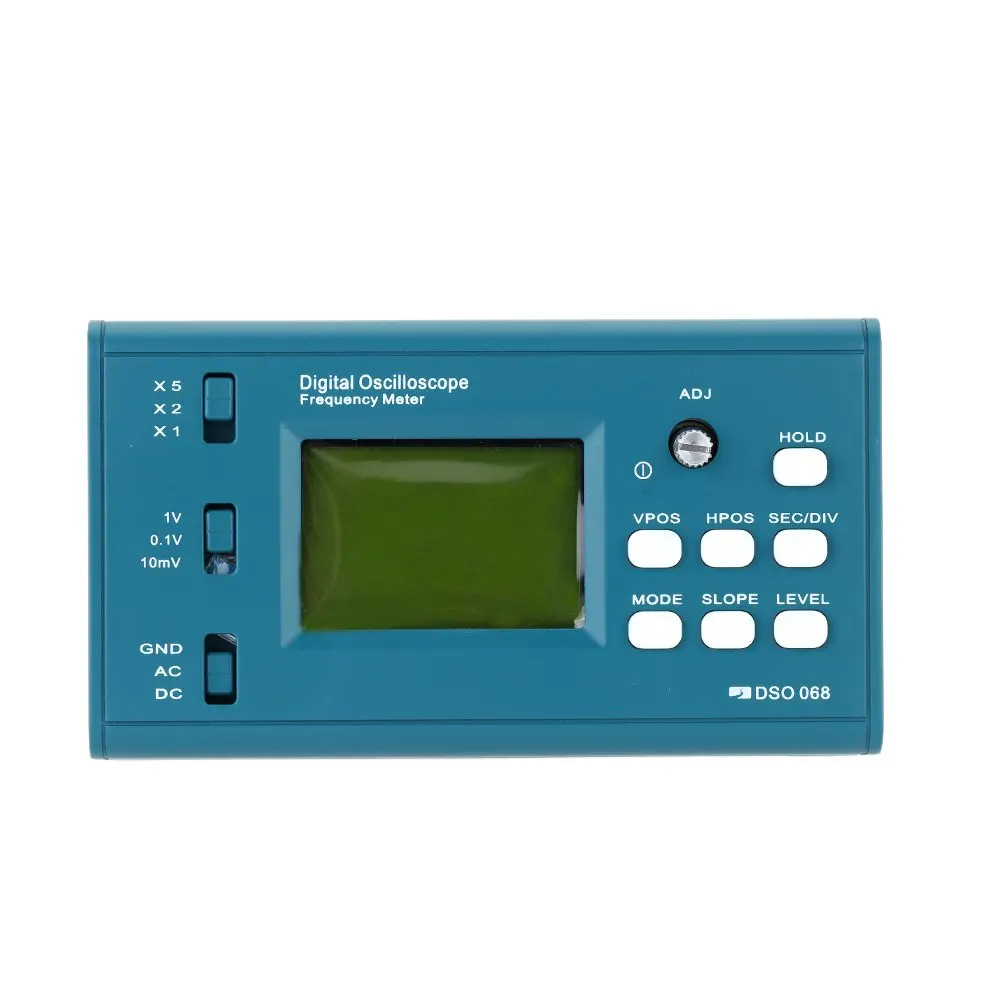

ЖК-цифровой осциллограф/измеритель частоты DIY Kit с профессиональным BNC зондом USB

ЖК-цифровой осциллограф/измеритель частоты DIY Kit с профессиональным BNC зондом USB

ЖК-цифровой осциллограф/измеритель частоты DIY Kit с профессиональным BNC зондом USB интерфейсом DSO 20MSa/s 3 МГц

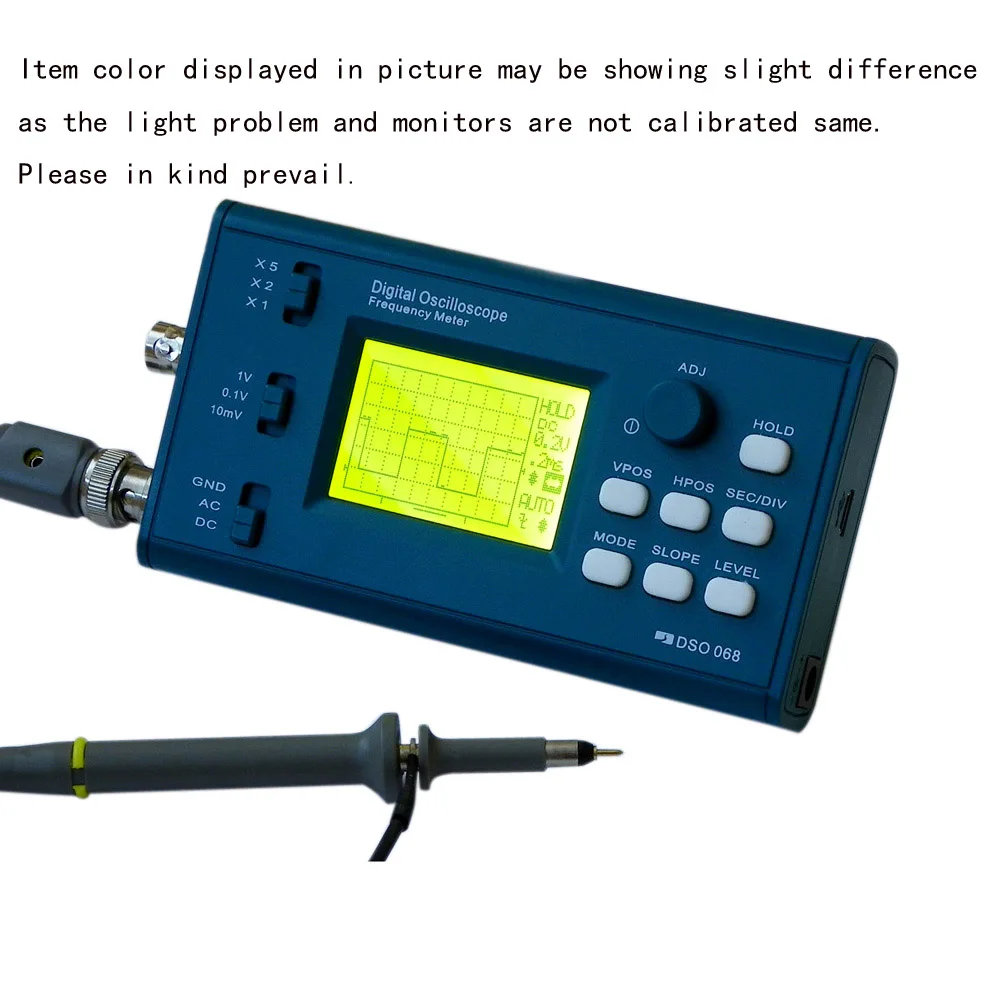

Этот цифровой осциллограф DIY kit прост и полезен в эксплуатации. Эквивалентная частота выборки составляет 20 MSA/s, а аналоговая полоса пропускания-3 МГц. Отлично подходит как образовательный/учебный проект для студентов/любителей.

Особенности:

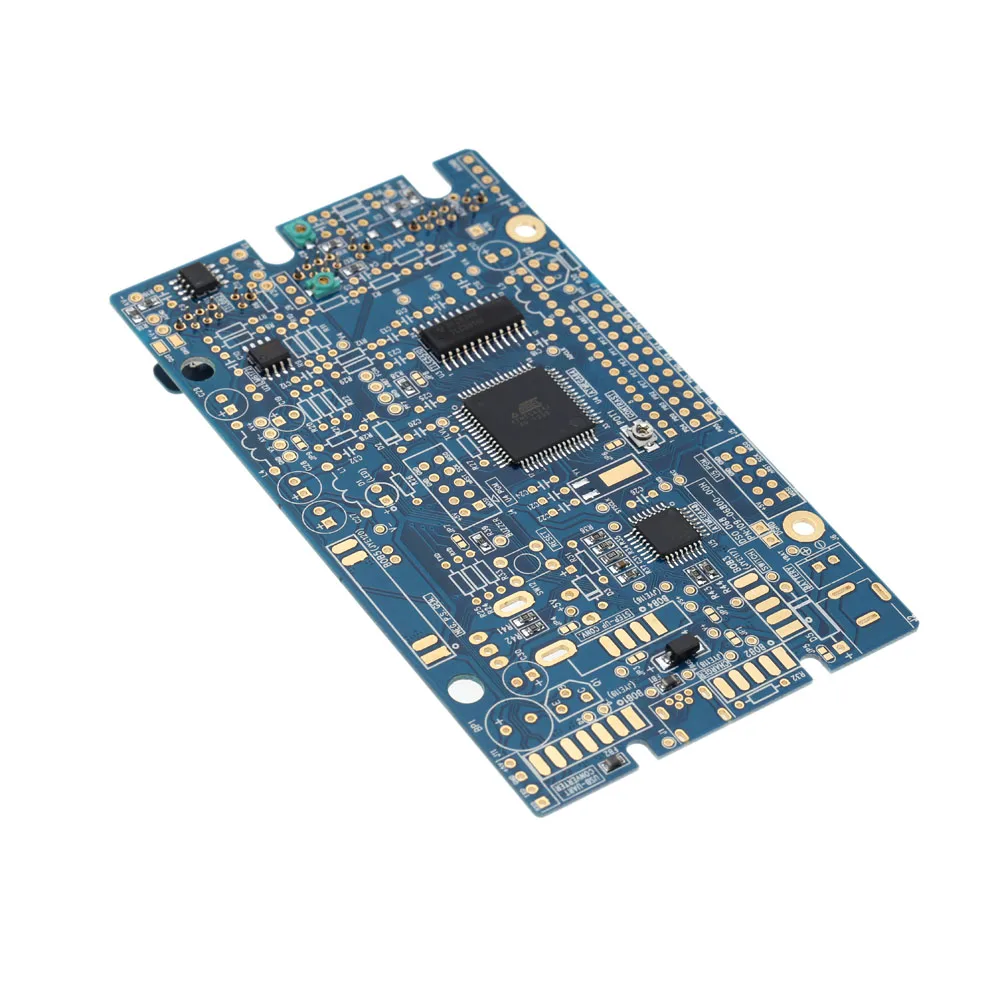

За исключением интегральной схемы, большинство компонентов имеют контакты, просты и полезны в эксплуатации.

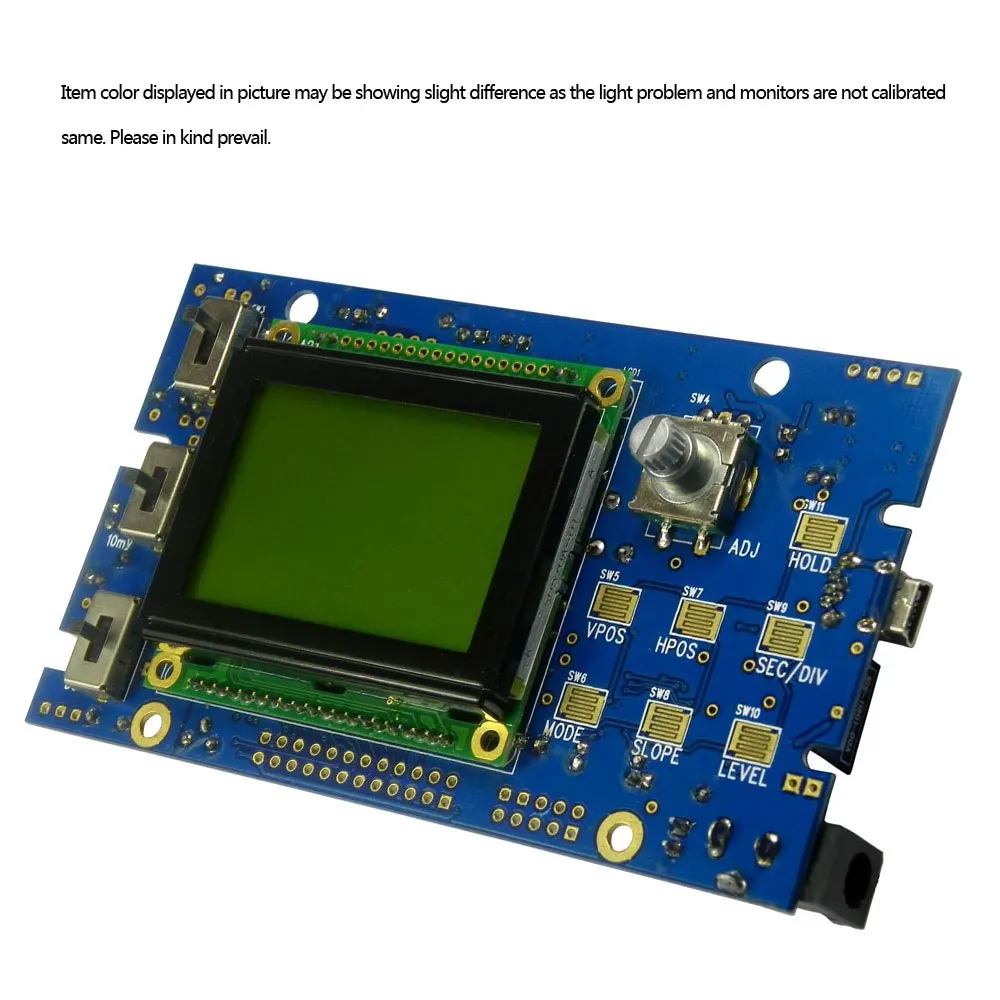

Принимает модульный дизайн, делая его componentized цепи для некоторых функций, так что уменьшает сложность.
Максимальная эквивалентная частота выборки составляет 20 MSA/s и максимальная частота выборки в реальном времени составляет 2 Msps.
1 канал, разрешение 8 бит, аналоговая полоса пропускания 0-3 МГц.
Макс. Входное напряжение: 50Vpk (1x зонд), [400Vpk для 10x зонда].
Вертикальная чувствительность 10 мВ/див до 5 В/див.
Автоматический/Нормальный/одиночный режим триггера и триггер подъема/падения кромки.
Доступна функция FFT.
Аккумулятор (не входит в комплект)/питание от USB.

Характеристики:
Осциллограф:
Количество каналов: 1
Аналоговая полоса пропускания: 0-3 МГц
Вертикальная чувствительность: 100 мВ/Div-5V/Див
Разрешение: 8 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk (для 1X зонда) и 400Vpk (для 10X зонда)
Муфта: DC/AC
Максимальная частота дискретизации в реальном времени: 2 Msps
Максимальная эквивалентная частота дискретизации: 20 MSA/s
Часовая база: 0.2us-10 мин
Длина записи: 256/512/1024 точек
Режимы запуска: автоматический/Обычный/одиночный
Спусковой механизм наклона: подъем/падение края
Положение триггера: 1%-100% изменяемое
Сохранение/отзыв: 1 группа
Источник тестового сигнала: 5 в 1 Гц-4 МГц сменный
Доставка изображения экрана
Usb-соединение для передачи данных и обновления прошивки
Поворотный кодировщик для быстрой настройки параметров
Измеритель частоты:
Диапазон измерения: 5 МГц
Чувствительность: 0.2Vpp
FFT:
FFT Длина: 256/512/1024 точек
Частота дискретизации: 1Sa/s-2MSa/s

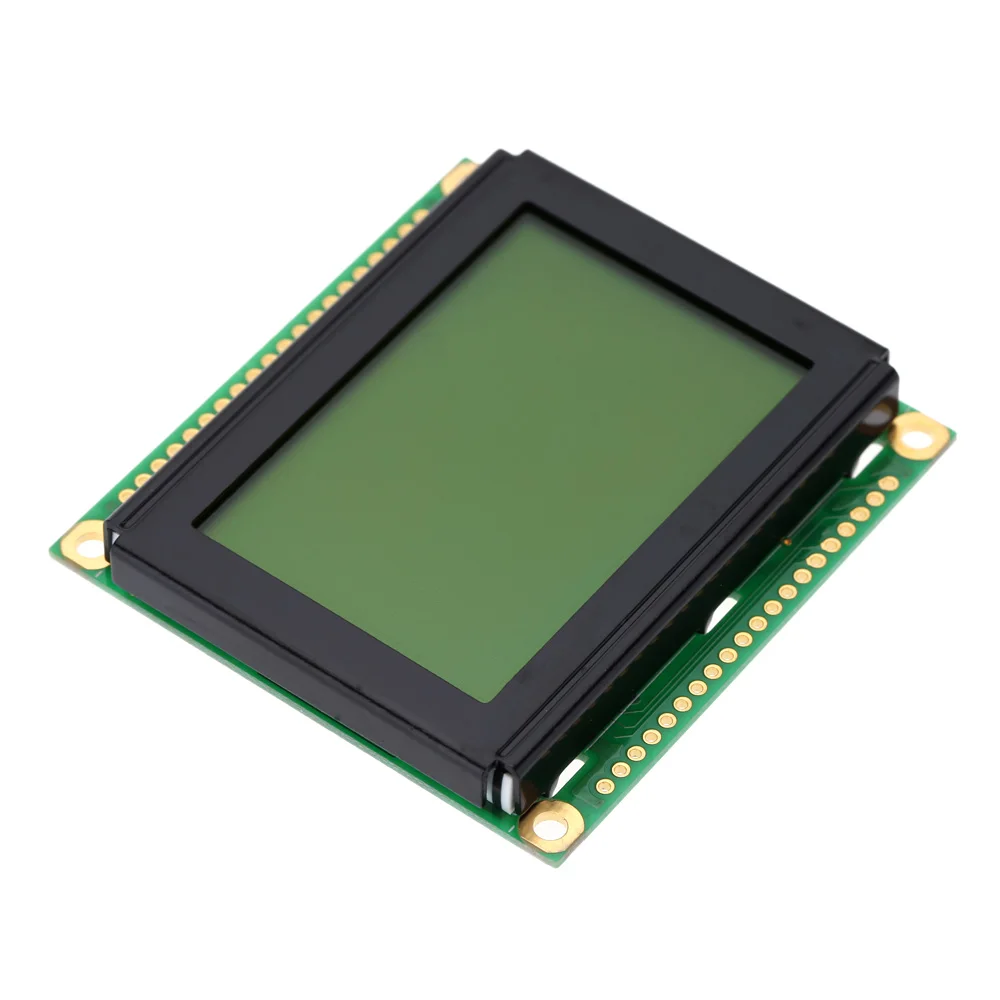

Дисплей: ЖК-подсветка
Источник питания: литий-ионный аккумулятор USB/3,7 В (не входит в комплект)
Размеры: 122*70*27 мм/4,8*2,75 * 1.06in
Вес: 145 г/5,11 унций
Размер упаковки: 17*12*4,5 см/6,7*4,72 * 1.77in
Вес упаковки: 311 г/10,97 унций

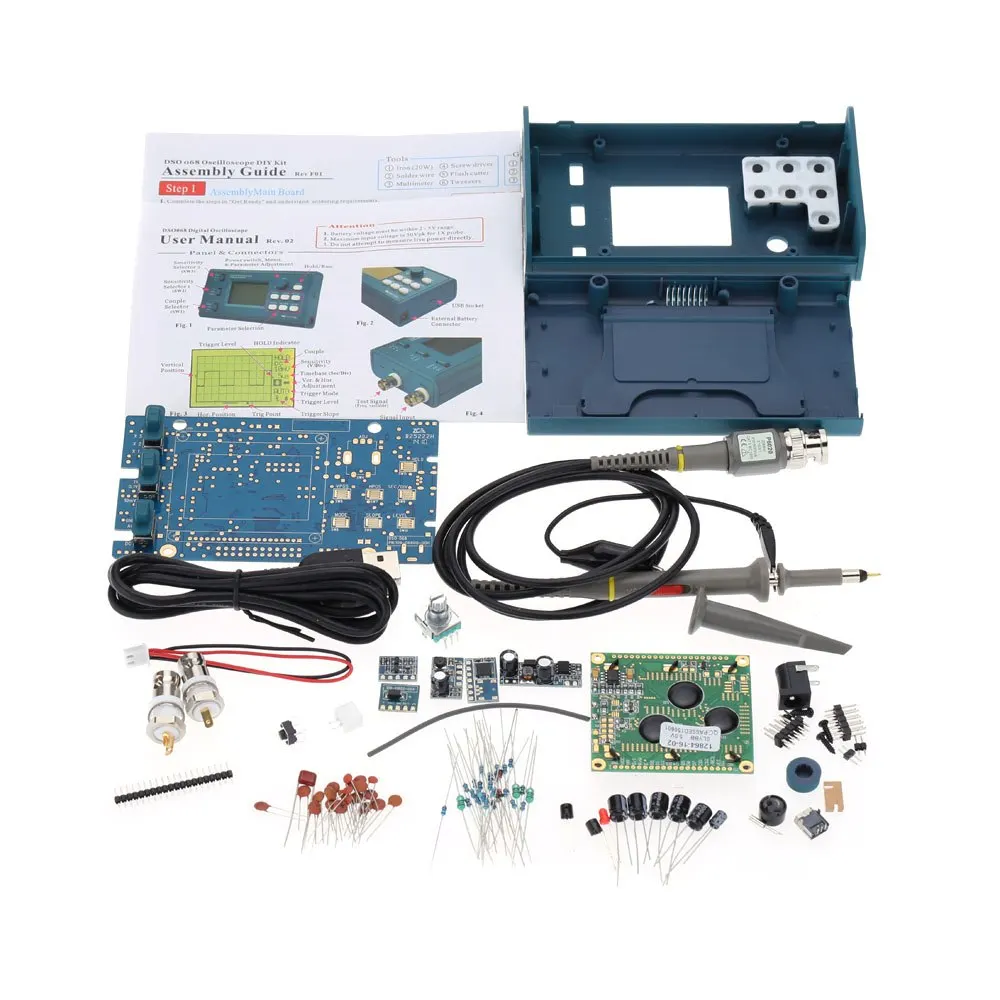

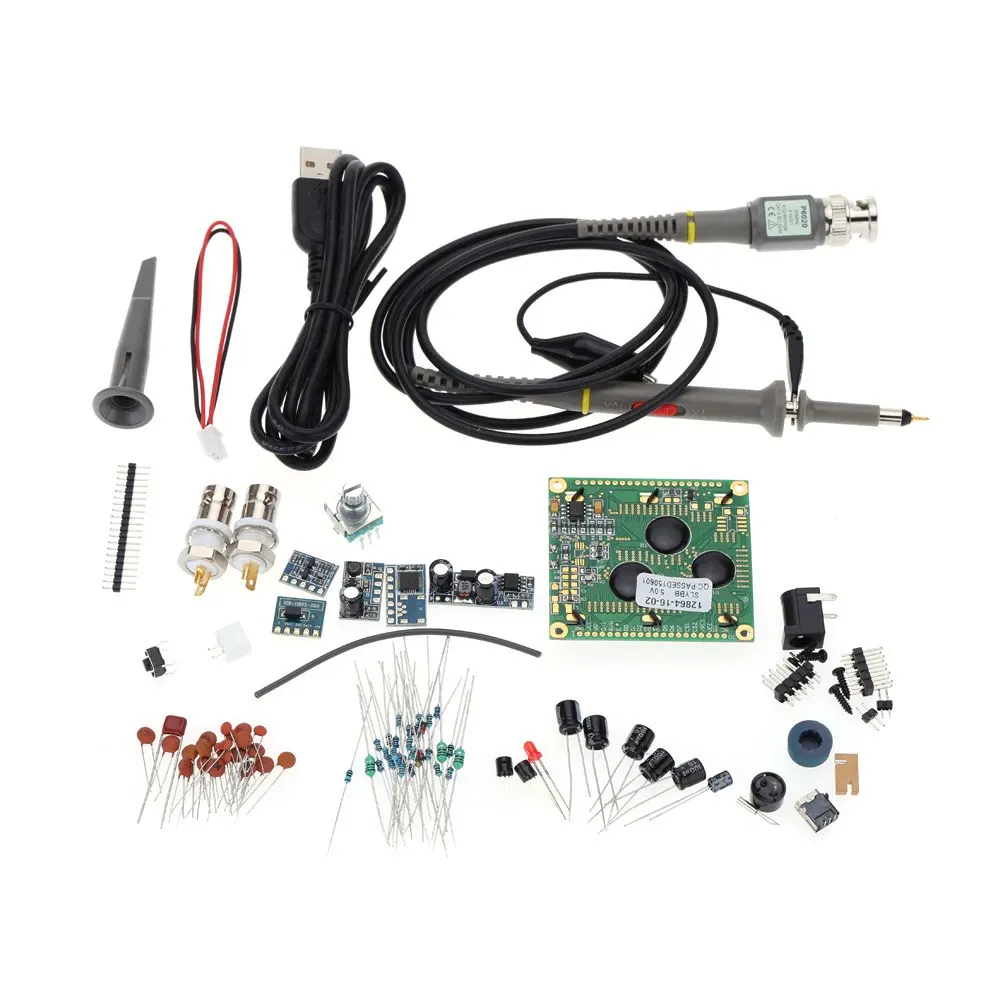

Комплектация:
1 * цифровой осциллограф DIY Kit
1 * BNC зонд
1 * USB кабель
1 * Руководство по сборке (на английском языке)
1 * Руководство пользователя (на английском языке)
