PWM импульсная Частота Рабочий цикл регулируемый модуль генератор сигнала ЖК

---

PWM импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов ЖК-дисплей

PWM импульсная Частота Рабочий цикл регулируемый модуль прямоугольная волна генератор сигналов

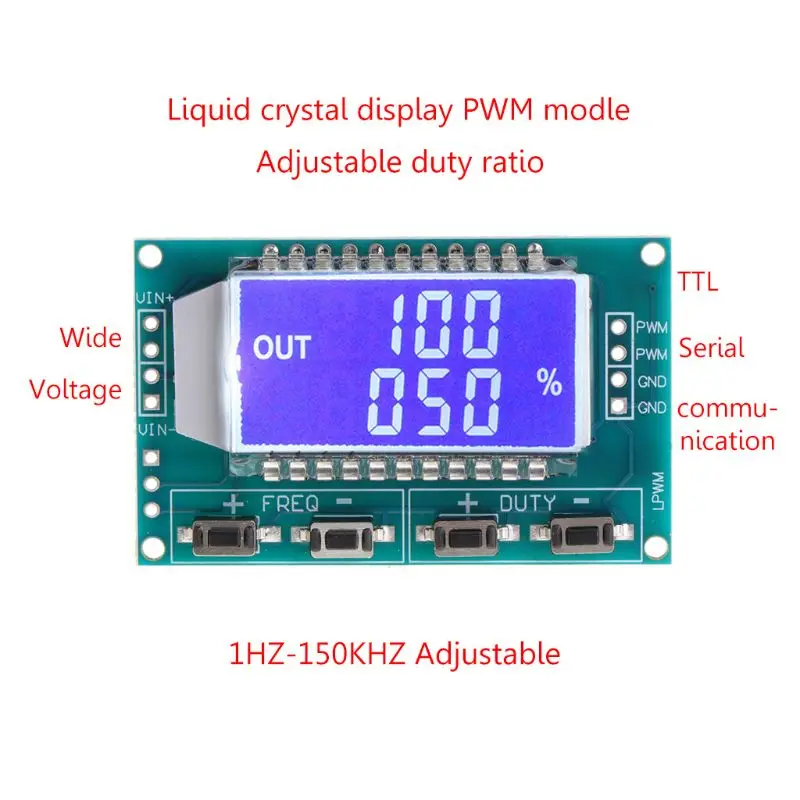

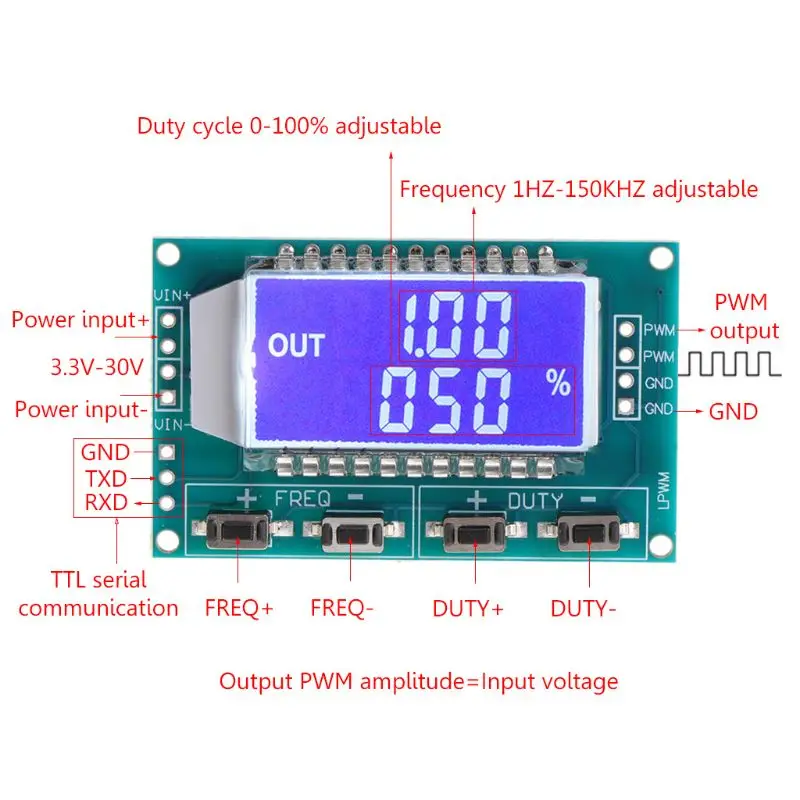

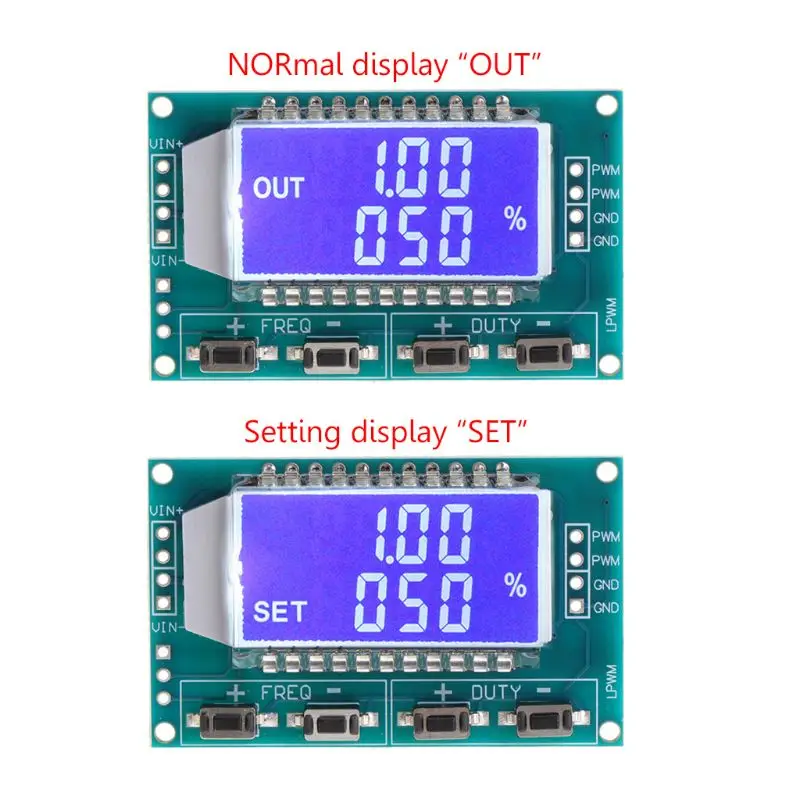

100% новый и высокое качество   Особенности: Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл. Широкий диапазон частот, высокая точность. Серийное общение, уровень TTL. Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется. Область применения: 1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования. 2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя. 3. Генерирует Регулируемый Пульс для использования MCU. 4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения). 5. Серийное управление (однокристальная связь с TTL уровнем).   Параметры: Рабочее напряжение: 3,3 ~ 30V Частотный диапазон: 1 Гц ~ 150 кГц Точность частоты: точность в каждом диапазоне составляет около 2% Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА Выходная Амплитуда: амплитуда ШИМ равна напряжению питания Температура окружающей среды: -20 ~ + 70 ℃ Размеры: 52x3 2 мм/2.05x1.26 дюймов Основной цвет: зеленый и черный Количество: купальное полотенце, 1 шт Примечание: 1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. 2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!   Посылка включает в себя: 1 x генератор сигналов       --------------- Инструкции по уходу за изделием Модуль основные характеристики: 1. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл; 2. Широкий диапазон частот, высокая точность; 3. Последовательная связь, TTL уровень Во-первых, описание модуля PWM выход, вы можете установить частоту, рабочий цикл; Частота делится на четыре диапазона, автоматическое переключение: 1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц; 2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц; 3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц Частотный дисплей: 100 показывает PWM выход 100 Гц импульса; 1,01 показывает PWM выход 1,01 K импульса; 54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц; 1.2.4 означает, что PWM выход 124 кГц импульса; Диапазон рабочего цикла: 0 ~ 100%; Все заданные параметры автоматически сохранены. Во-вторых, настройки параметров Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется. В-третьих, параметры модуля: 1. Рабочее напряжение: 3,3 ~ 30V; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: точность в каждом диапазоне составляет около 2%; 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА; 5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания; 6. Температура окружающей среды: -20 ~ + 70 ℃. В-четвертых, сфера применения: 1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования; 2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3. Генерирует Регулируемый Пульс для использования MCU; 4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения). 5, серийное управление (одноchip TTL уровень связи)   Связь стандарт: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольные цифры: нет Регулятор давления газа: Нет 1. Установите частоту ШИМ "F101": Установите частоту до 101 Гц (001 до 999) "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99) "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0) 2. Установите рабочий цикл ШИМ "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) Например, D050, установите рабочий цикл PWM 50% 3. Прочитайте заданные параметры Отправьте строку «чтение», чтобы прочитать заданные параметры.   Набор успешно возвращается: вниз; Не удалось вернуть настройку: осень
