Характеристики

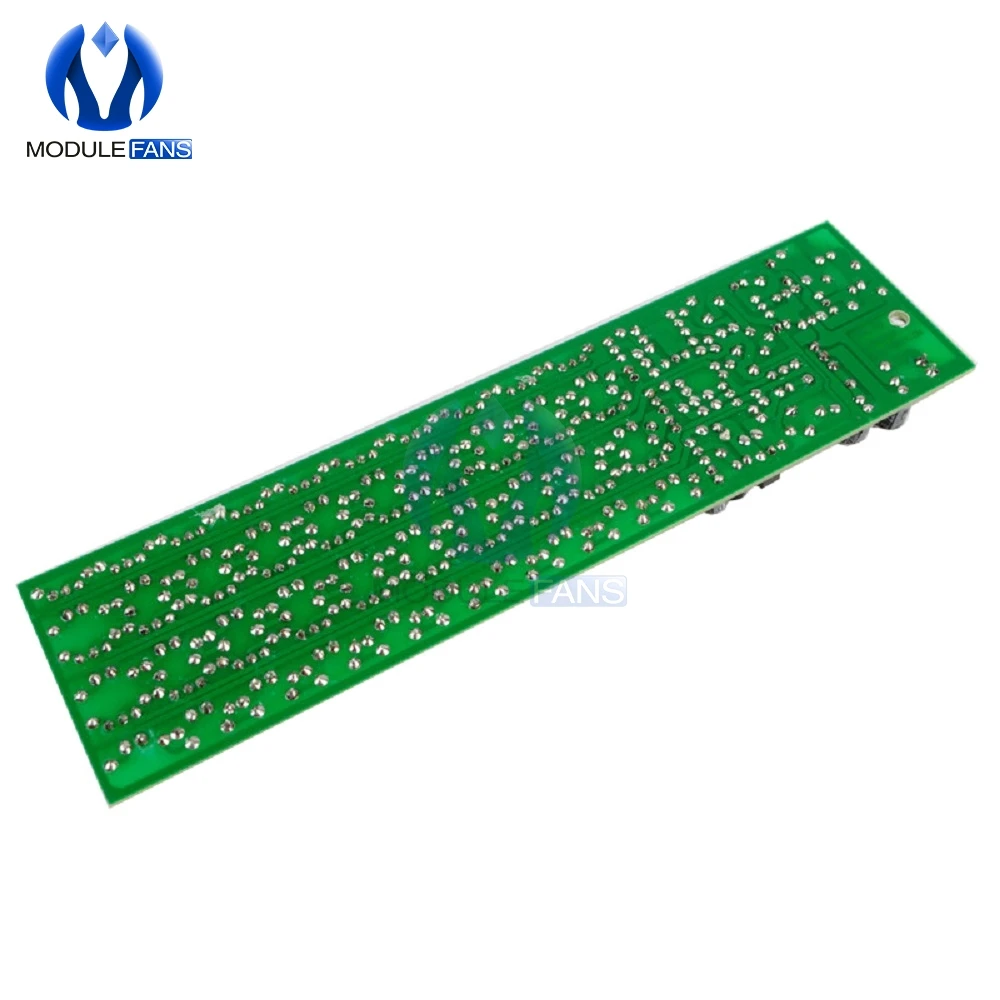

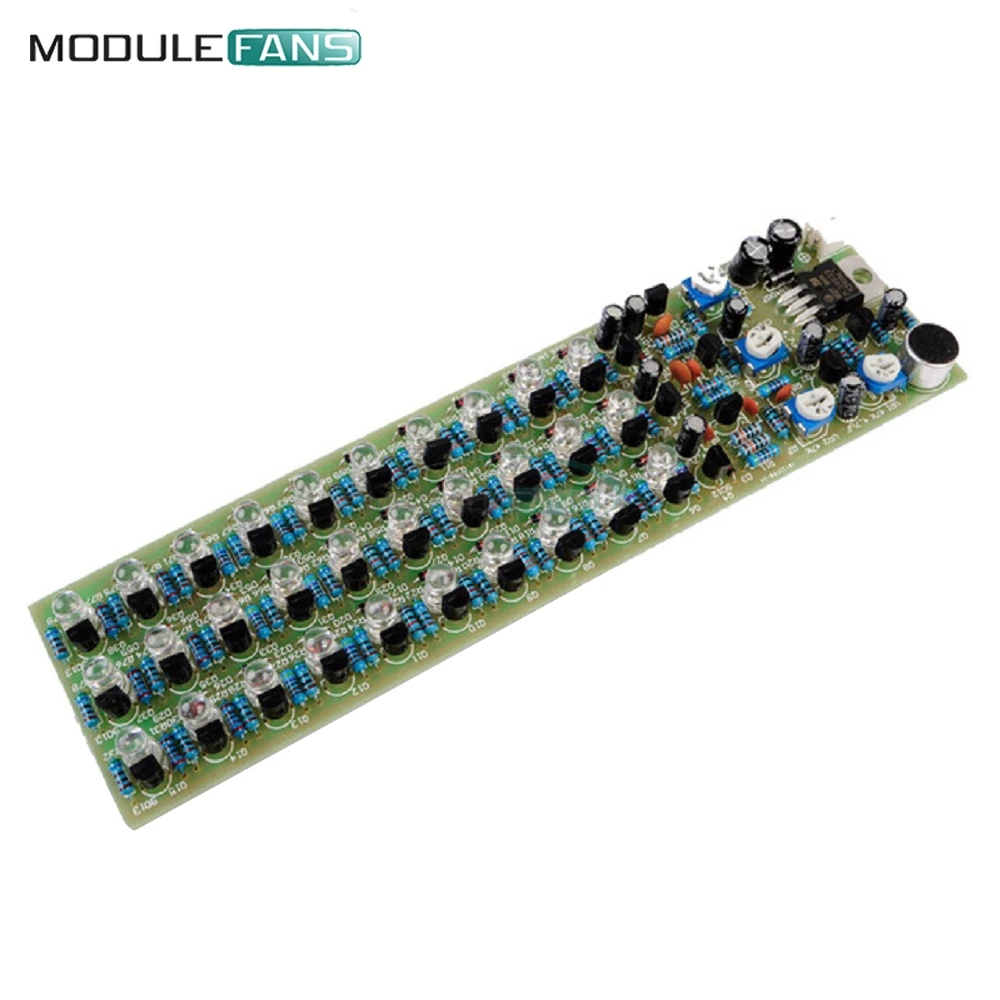

RGB Индикатор голосового управления 3 секционный модуль красный синий зеленый
История изменения цены
*Текущая стоимость 258,11 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц |
Минимальная цена |
Макс. стоимость |
Цена |
| Mar-23-2026 |
307.78 руб. |
322.74 руб. |
314.5 руб. |
| Feb-23-2026 |
304.3 руб. |
319.42 руб. |
311.5 руб. |
| Jan-23-2026 |
255.26 руб. |
268.41 руб. |
261.5 руб. |
| Dec-23-2025 |
299.58 руб. |
314.15 руб. |
306.5 руб. |
| Nov-23-2025 |
261.67 руб. |
274.50 руб. |
267.5 руб. |
| Oct-23-2025 |
294.5 руб. |
309.38 руб. |
301.5 руб. |
| Sep-23-2025 |
292.33 руб. |
307.76 руб. |
299.5 руб. |
| Aug-23-2025 |
289.27 руб. |
303.57 руб. |
296 руб. |
| Jul-23-2025 |
286.3 руб. |
300.79 руб. |
293 руб. |
Описание товара


![]()
1. Особенности
Напряжение питания: 9 в-15 в;

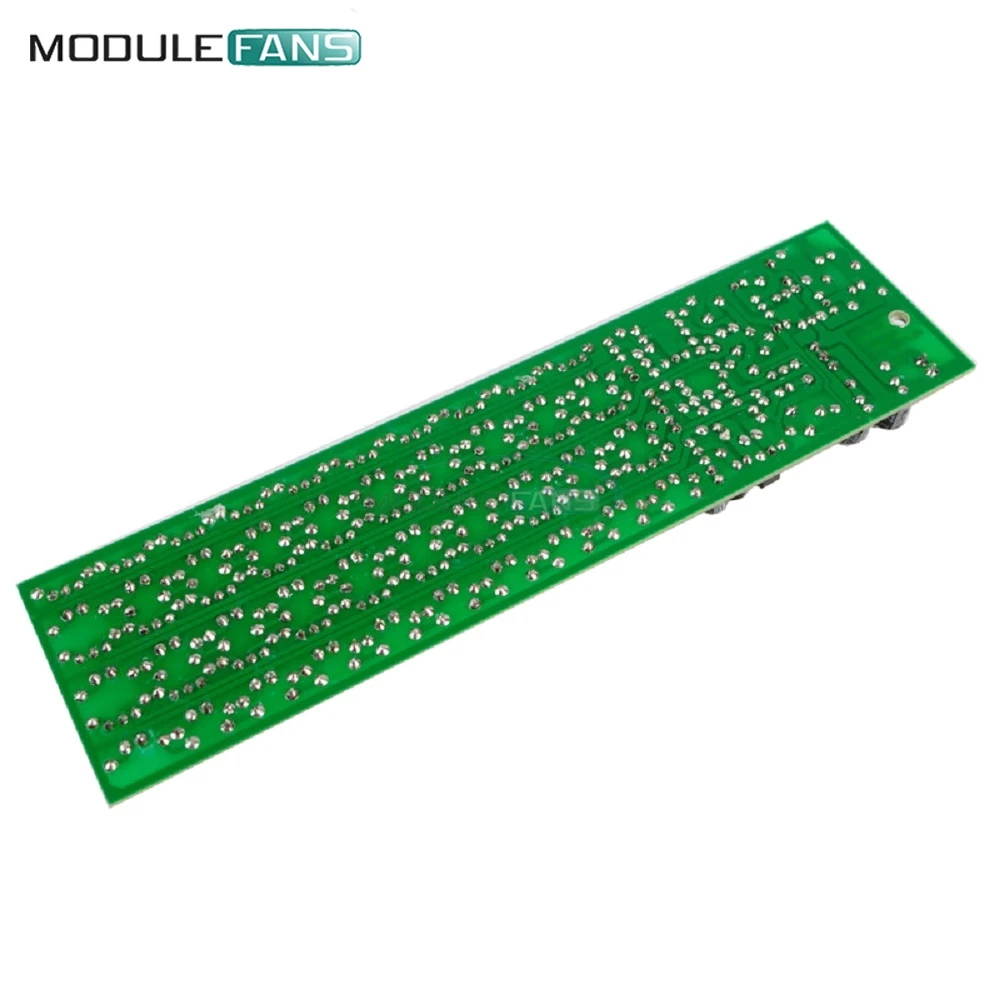

Размеры печатной платы: 160 мм * 42 мм.
2. Схемы принцип
Цепь в основном состоит из цепи питания, схемы усилителя звука, схемы деления частоты и светодиодный схемы драйвера.
1) схема питания: выходное напряжение 9v--15в. D1 может избежать повреждения трех терминальных регуляторов, когда полярность питания подключена неправильно. После фильтрации C4 три клеммных регулятора L7806 обеспечат полную цепь стабильным НАПРЯЖЕНИЕМ 6 в.
2
)
Схема усилителя звука: микрофон eletret MK1 передает полученный звук на электрический сигнал, который будет усилен дважды Q1 и Q2. В это время UR1 может регулировать размер сигнала Q2 для регулировки чувствительности всей цепи.
3
)
Схема деления частоты: три схемы деления частоты добавляются, чтобы указать электрический уровень на разной частоте, так как он представлен с тремя секциями светодиодный индикатор в отдельности. VR2, VR3 и VR4 используются для регулировки чувствительности светодиодный индикатор на различной частоте. Звуковой сигнал от трех различных частот может быть различен в зависимости от различных возможностей C6, C10 и C11. Коллекторы Q4, Q5 и Q18 могут получить три различных частоты и напряжения после разделения и усиления диодом и транзистором. Уровень напряжения зависит от размера звука снаружи.
4
)
Светодиодный драйвер цепи: есть 9 штук 1N4148 диодов в каждой частоте. Если звук громче, более высокое напряжение будет получено через разъем Q4,Q5 и Q18 и более 1N4148 начать работу. Затем может быть светильник с большим количеством светодиодов.

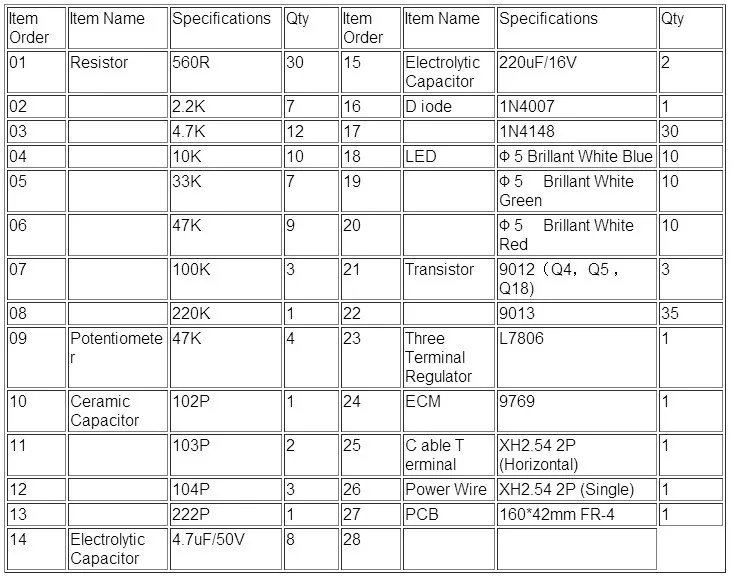

3. Компоненты прайс-лист

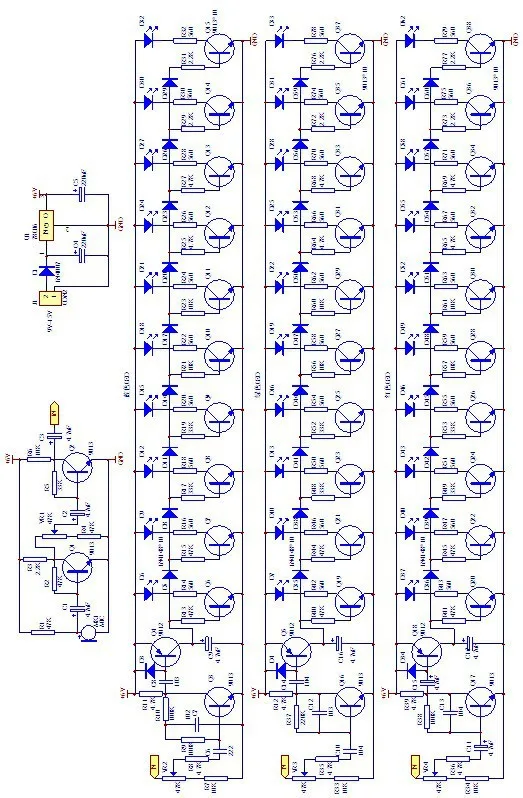

4. Схема
![]()
![]()
![]()
![]()
