PWM импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов ЖК

---

PWM импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов ЖК-дисплей

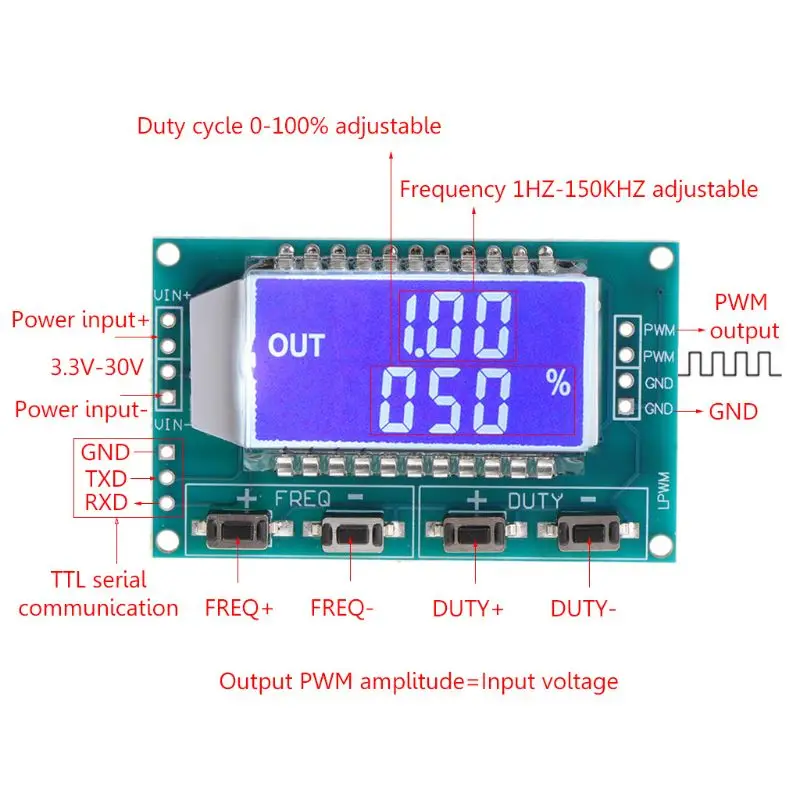

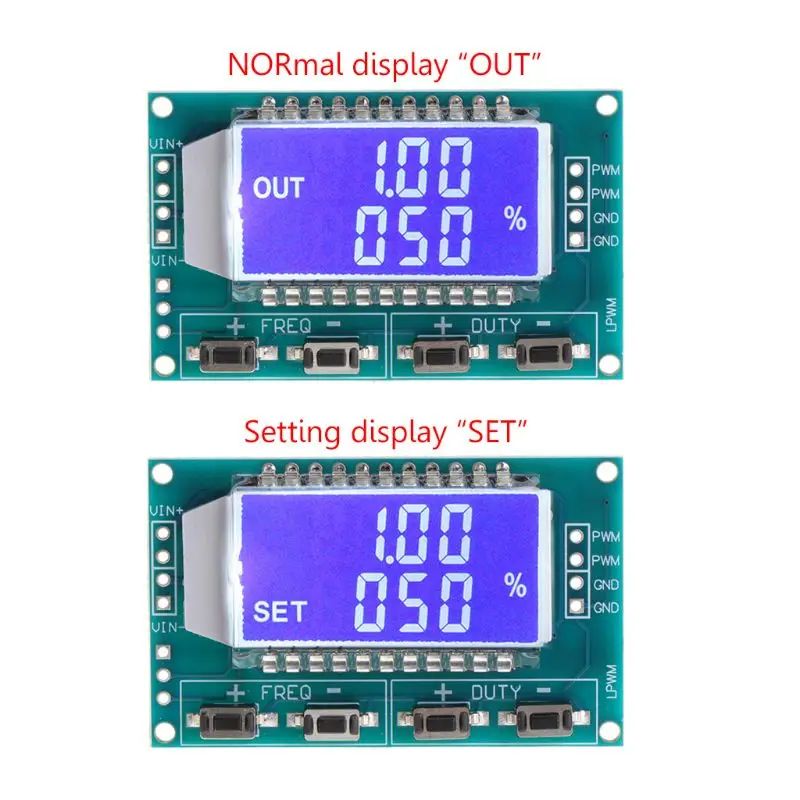

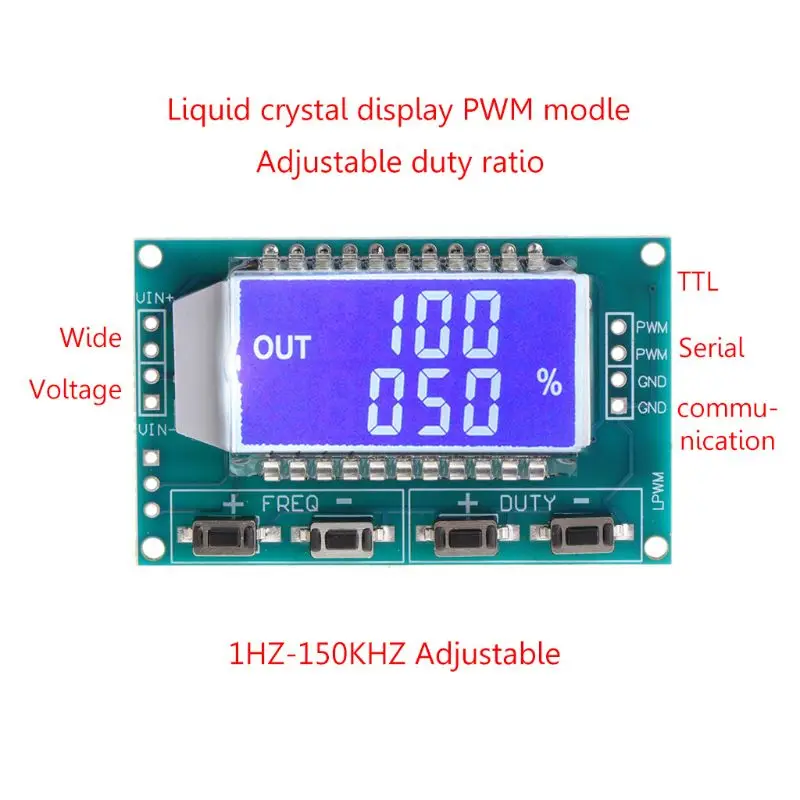

100% новый и высокое качество   Особенности:Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл.Широкий диапазон частот, высокая точность.Серийное общение, уровень TTL.Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется.Область применения:1. Используется в качестве генератора сигналов квадратной волны, генерирует квадратный волновой сигнал для экспериментальной разработки и использования.2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя.3. Генерирует Регулируемый Пульс для использования MCU.4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).5. Серийное управление (однокристальная связь с TTL уровнем).   Спецификация:Рабочее напряжение: 3,3 ~ 30 вЧастотный диапазон: 1 Гц ~ 150 кГцТочность частоты: точность в каждом диапазоне составляет около 2%Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мАВыходная Амплитуда: амплитуда ШИМ равна напряжению питанияТемпература окружающей среды:-20 ~ + 70 ℃Размеры: 52x3 2 мм/2.05x1.26 дюймовОсновной цвет: зеленый и черныйКоличество: 1 шт.   Примечание:1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.2. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!   В комплект входит:1 x генератор сигналов       --------------Инструкции:Основные характеристики модуля:1. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;2. Широкий диапазон частот, высокая точность;3. Последовательная связь, TTL уровеньВо-первых, описание модуляPWM выход, вы можете установить частоту, рабочий цикл;Частота делится на четыре диапазона, автоматическое переключение:1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;2. X. XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;3. X. X (Десятичная точка в десятке): наименьшая единица составляет 0,1 кГц; диапазон значений 10,0 кГц ~ 99,9 кГц4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; диапазон значений-1 кГц ~ 150 кГцЧастотный дисплей: 100 показывает PWM выход 100 Гц импульса;1,01 показывает PWM выход 1,01 K импульса;54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;1.2.4 означает, что PWM выход 124 кГц импульса;Диапазон рабочего цикла: 0 ~ 100%;Все заданные параметры автоматически сохранены.Во-вторых, настройки параметровМодуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется.В-третьих, параметры модуля:1. Рабочее напряжение: 3,3 ~ 30 В;2. Диапазон частот: 1 Гц ~ 150 кГц;3. Точность частоты: точность в каждом диапазоне составляет около 2%;4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания;6. Температура окружающей среды:-20 ~ + 70 ℃.В-четвертых, сфера применения:1. Используется в качестве генератора сигналов квадратной волны, генерирует квадратный волновой сигнал для экспериментальной разработки и использования;2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;3. Генерирует Регулируемый Пульс для использования MCU;4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).5, серийное управление (одноchip TTL уровень связи)   Стандарт связи:9600 бит данных bps: 8Стоп-бит: 1Контрольная цифра: нетУправление потоком: нет1. Установите частоту ШИМ"F101": Установите частоту до 101 Гц (001 до 999)"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)2. Установите рабочий цикл ШИМ"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)Например, D050, установите рабочий цикл PWM 50%3. Прочитайте заданные параметрыОтправьте строку «чтение», чтобы прочитать заданные параметры.   Набор успешно возвращается: вниз;Не удалось вернуть настройку: осень
