Характеристики

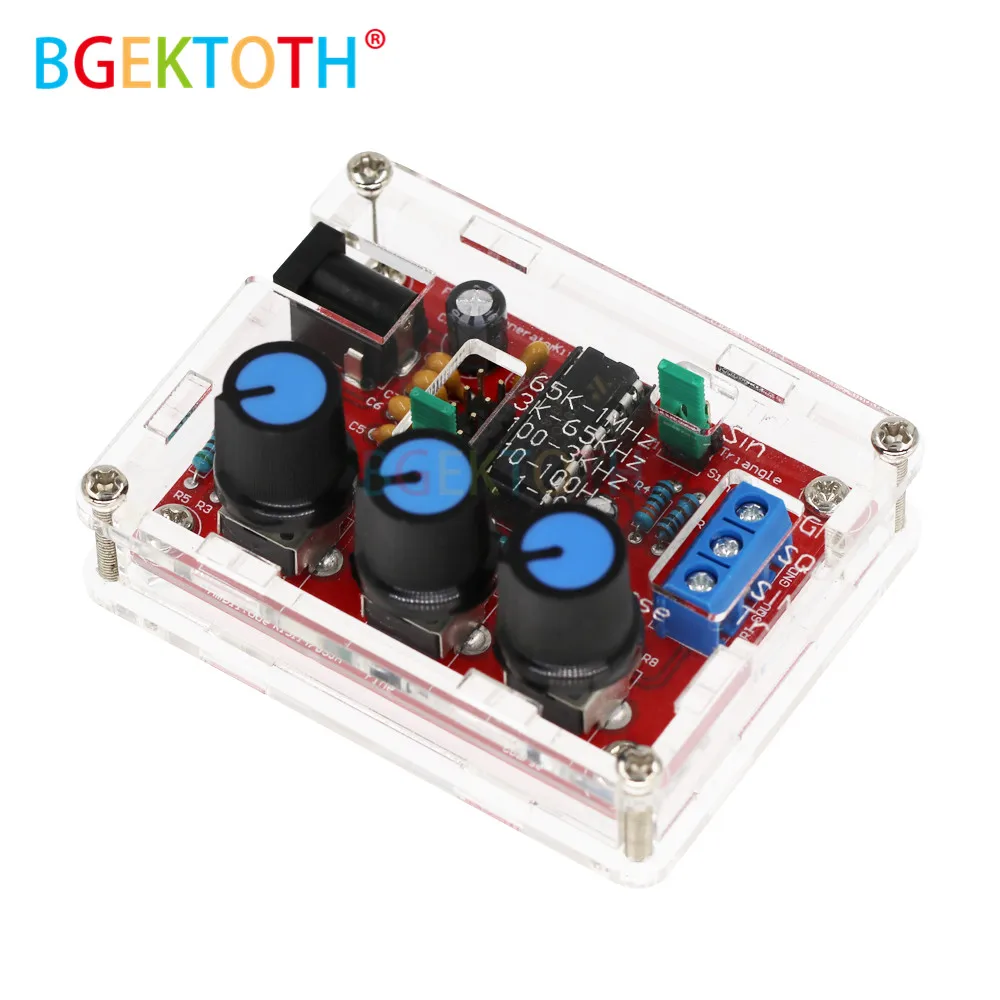

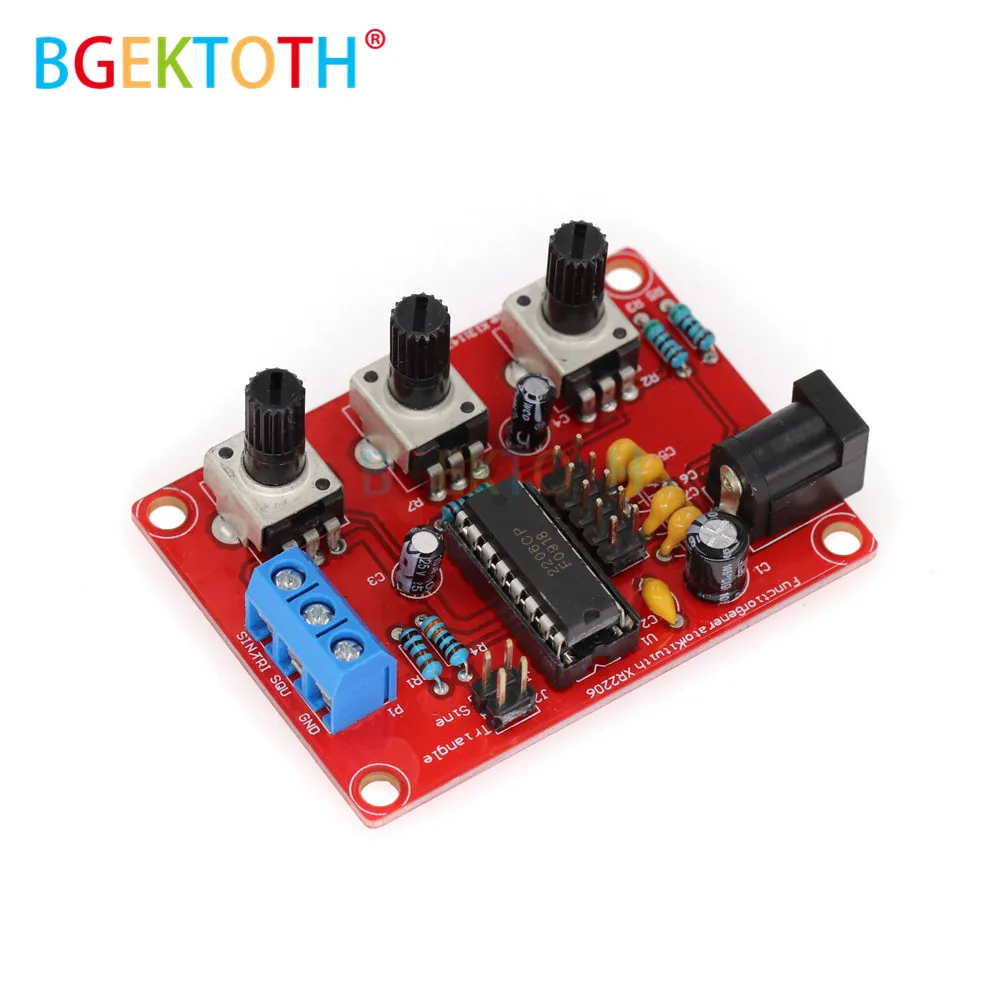

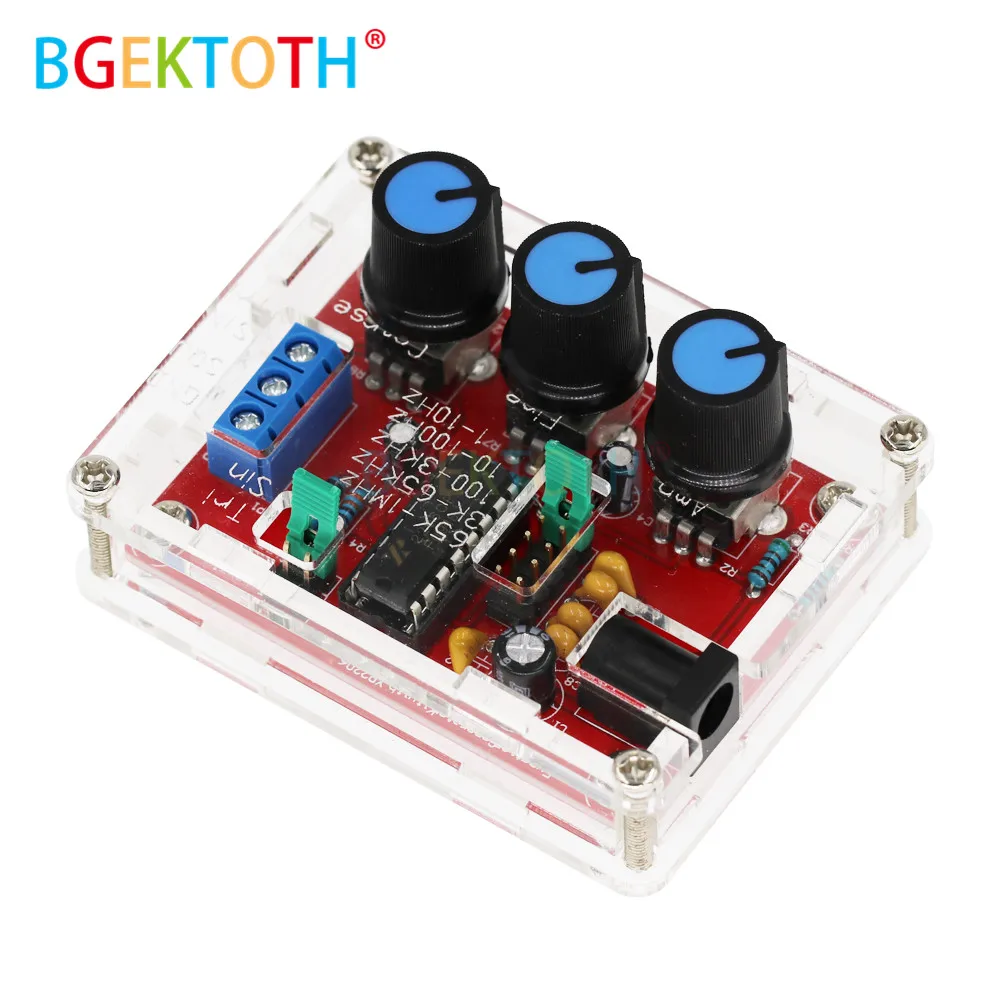

Генератор сигналов XR2206 функция самостоятельной сборки
История изменения цены
*Текущая стоимость 207,26 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 263.21 руб. | 268.1 руб. | 265.5 руб. |
| Jan-22-2026 | 213.91 руб. | 217.99 руб. | 215 руб. |
| Dec-22-2025 | 259.61 руб. | 264.35 руб. | 261.5 руб. |
| Nov-22-2025 | 257.83 руб. | 262.96 руб. | 259.5 руб. |
| Oct-22-2025 | 205.84 руб. | 209.96 руб. | 207 руб. |
| Sep-22-2025 | 253.41 руб. | 258.46 руб. | 255.5 руб. |
| Aug-22-2025 | 250.9 руб. | 255.85 руб. | 252.5 руб. |
| Jul-22-2025 | 248.29 руб. | 253.82 руб. | 250.5 руб. |
Описание товара
Особенности:
Напряжение: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА

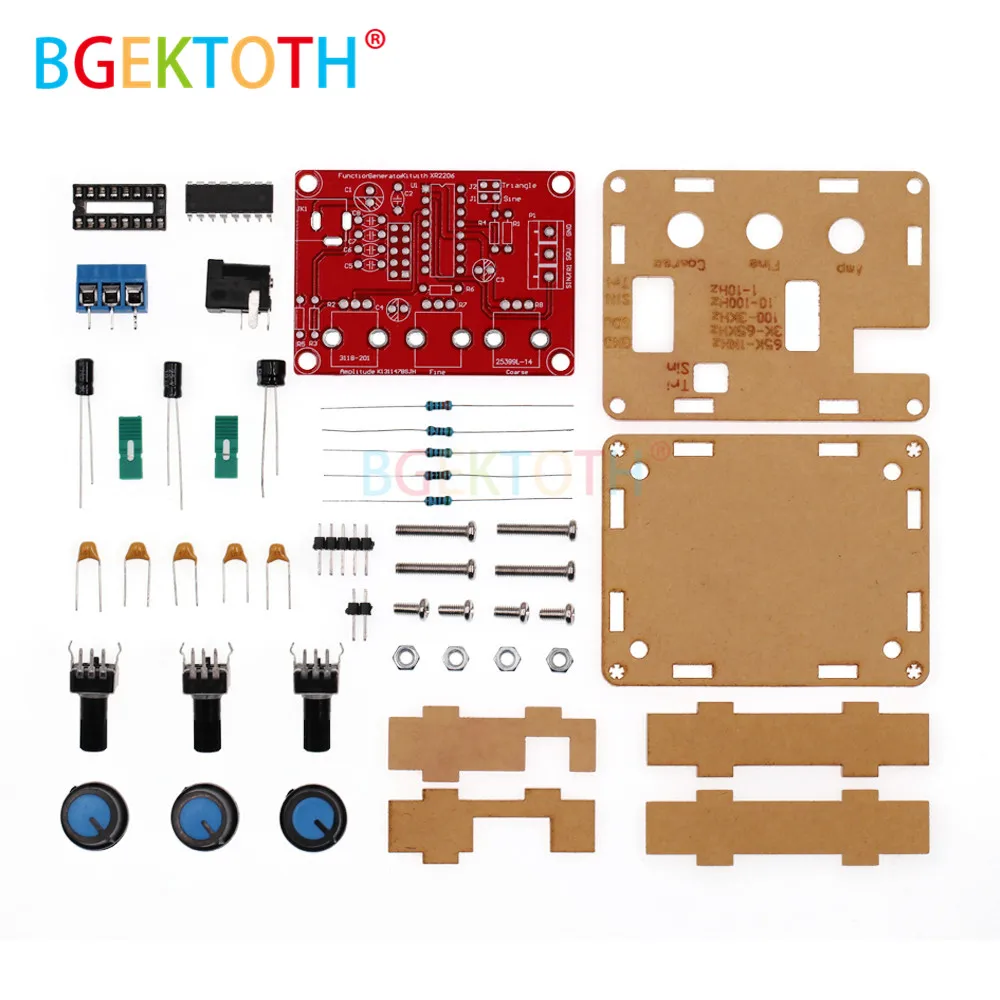

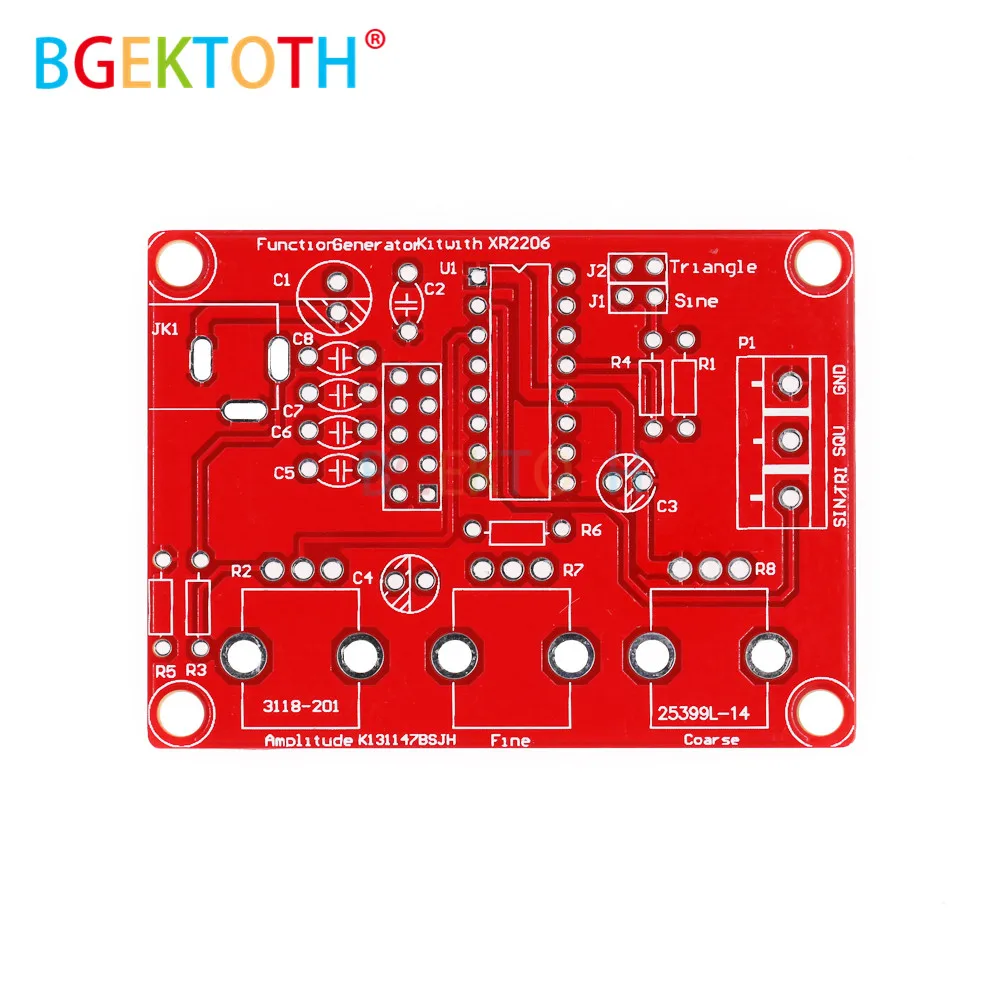

2. Таблица параметров компонентов генератора функций
|
Примечание |
Этикетка |
Тип |
Параметры |
|
R1 |
Резистор |
1K |
Независимо от полярности |
|
R2 |
Регулируемое сопротивление |
B503 = 50K |
(Слой трафаретной печати) |
|
R3, R5,R6 |
Резистор |
5,1 K |
Независимо от полярности |
|
R4 |
Резистор |
330 |
Независимо от полярности |
|
R7 |
Регулируемое сопротивление |
B503 = 50K |
(Слой трафаретной печати) |
|
R8 |
Регулируемое сопротивление |
B104 = 100K |
(Слой трафаретной печати) |
|
C1, |
Электролитический конденсатор |
100 мкФ |
Позитивные короткие ноги отрицательные длинные ноги |
|
C2 |
Неполярные конденсаторы |
104 |
Независимо от полярности |
|
C3,C4 |
Электролитический конденсатор |
10 мкФ |
Позитивные короткие ноги отрицательные длинные ноги |
|
C5 |
Неполярные конденсаторы |
105 |
Независимо от полярности |
|
C6 |
Неполярные конденсаторы |
473 |
Независимо от полярности |
|
C7 |
Неполярные конденсаторы |
222 |
Независимо от полярности |
|
C8 |
Неполярные конденсаторы |
101 |
Независимо от полярности |
|
U1 |
IC |
XR2206 |
(Слой трафаретной печати) |
|
JK1 |
Питание постоянного тока |
(Слой трафаретной печати) |
|
|
J1 |
Двухштырьковая перемычка |
XM2.54 |
Независимо от полярности |
|
J2 |
Двухштырьковая перемычка |
XM2.54 |
Независимо от полярности |
|
P1 |
Сигнальный провод терминал |
(Слой трафаретной печати) |
|
|
J3 |
2*5P Jumper cap |
3. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
4.Шаги отладки:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В
5 Использование шага
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
