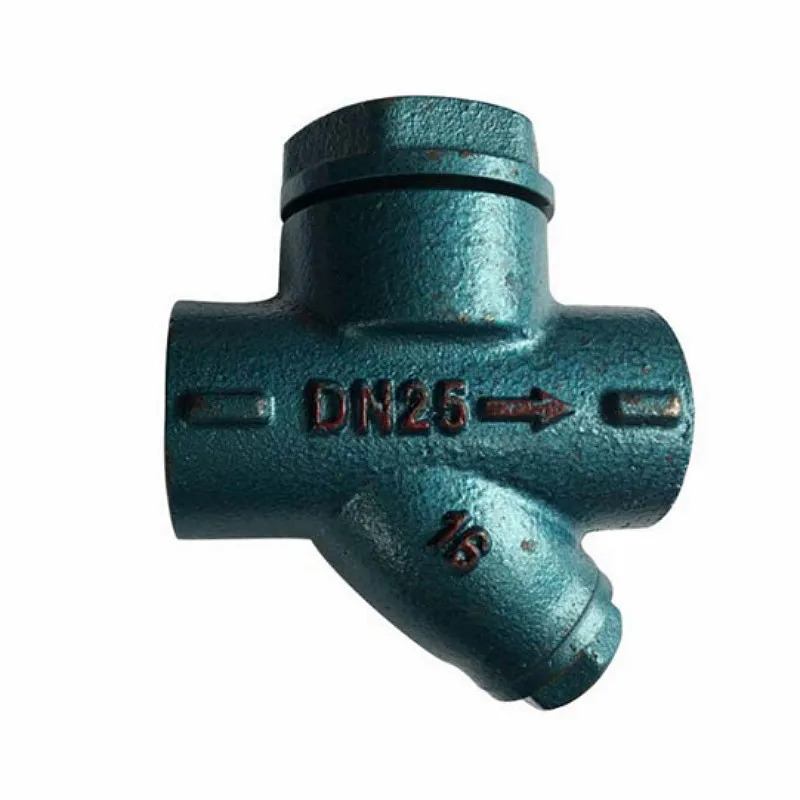

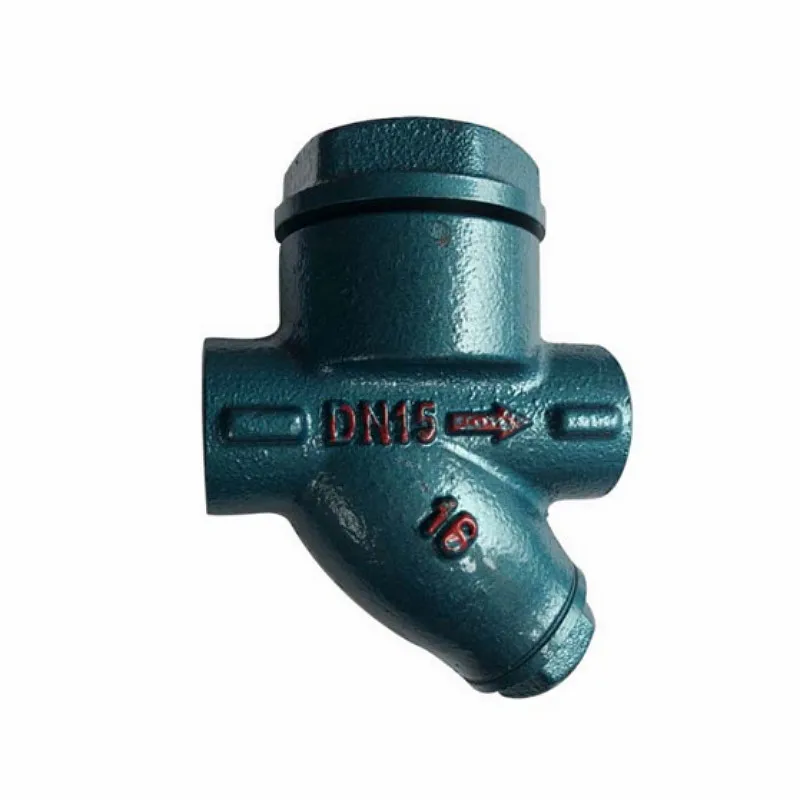

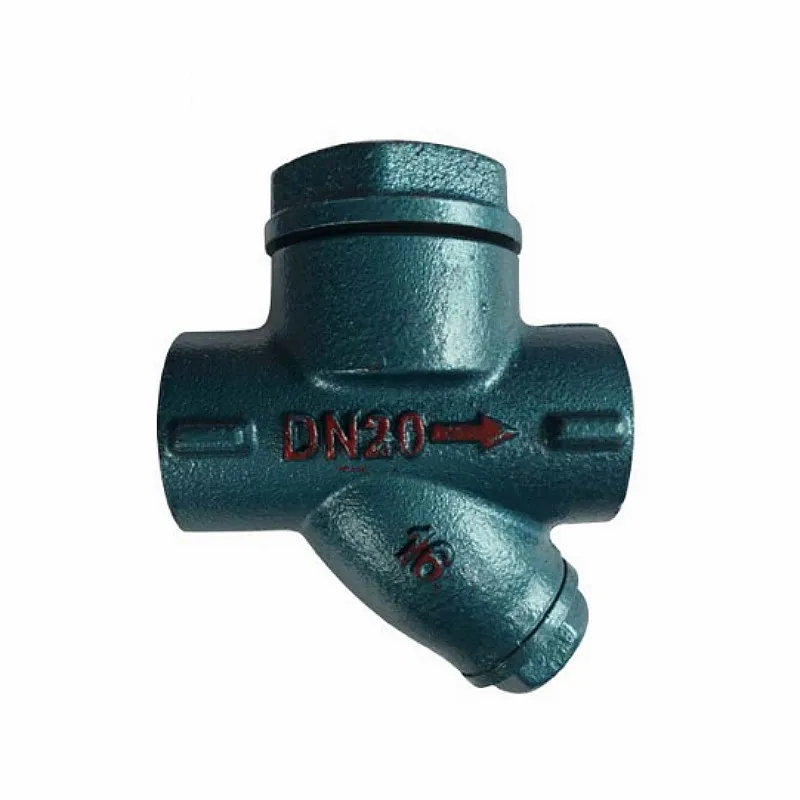

DN15 DN20 DN25 термодинамическая Паровая ловушка чугунный паровой клапан дискового

DN15 DN20 DN25 термодинамическая Паровая ловушка чугунный паровой клапан дискового

Термодинамическая Паровая Ловушка с кинетической энергией. Эта Паровая ловушка является наиболее часто используемой паровой ловушкой в нефтяной промышленности.

Эксплуатация термодинамической паровой ловушки

Термодинамическая ловушка является чрезвычайно надежной паровой ловушкой с простым режимом работы. Ловушка работает с помощью динамического эффекта вспышки пара, как он проходит через ловушку. Единственная подвижная часть-это диск над плоской поверхностью внутри контрольной камеры или крышки.

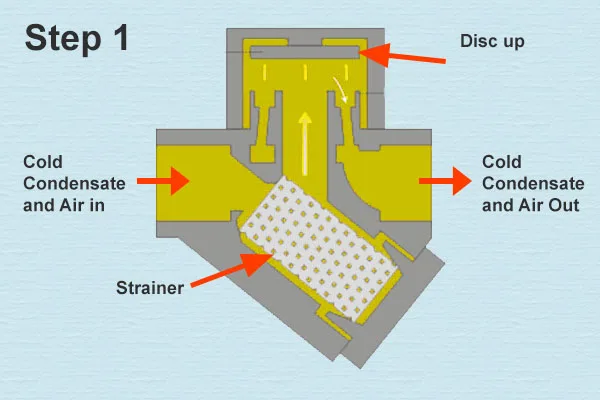

При запуске входящее давление поднимает диск, а холодный конденсат плюс воздух немедленно выводится из внутреннего кольца, под диском и через три периферийных выхода.

Термодинамическая Паровая ловушка шаг 1

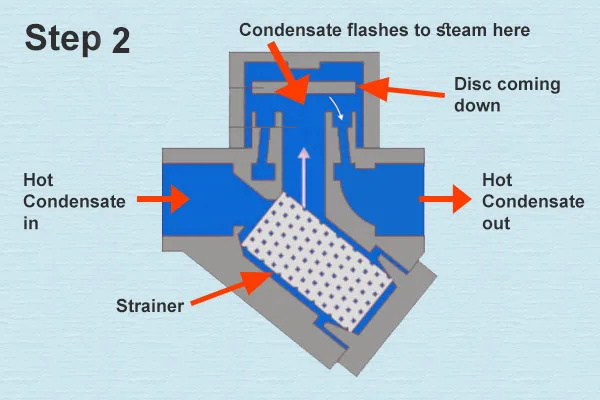

Горячий конденсат, протекающий через Впускное отверстие в камере под диском, падает под давлением и высвобождается пар вспышки, двигающийся с высокой скоростью. Эта высокая скорость создает зону низкого давления под диском, направляя его к своему сидению.


Термодинамическая Паровая ловушка шаг 02

В то же время давление пара вспышки накапливается внутри камеры над диском, заставляя его вниз против входящего конденсата до тех пор, пока он не сядет на внутренние и внешние кольца. В этот момент пар вспышки попадает в верхнюю камеру, а давление над диском равно давлению, применяемому на нижней стороне диска от внутреннего кольца. Однако верхняя часть диска подвержена большей силе, чем нижняя сторона, так как она имеет большую площадь поверхности.

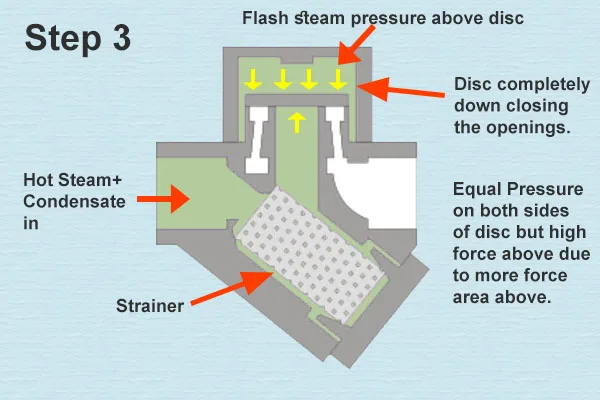

Термодинамическая Паровая ловушка шаг 03

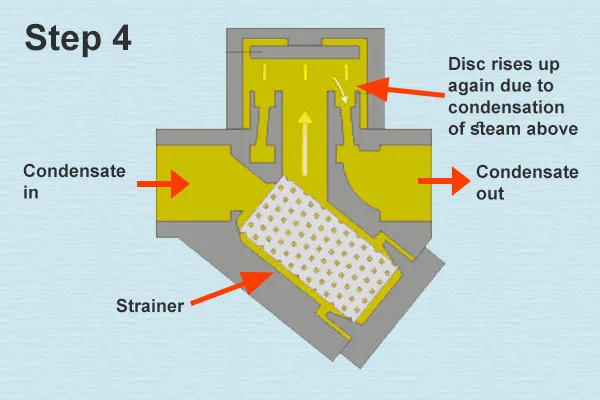

В конце концов давление в верхней камере падает, так как пар вспышки конденсируется. Диск поднимается под повышенным давлением конденсата, и цикл повторяется.

Термодинамическая Паровая ловушка шаг 4

Преимущества термодинамической паровой ловушки

1. Термодинамические паровые ловушки обладают способностью работать на протяжении всего рабочего диапазона. Они не нуждаются в регулировке или замене внутренних помещений.
2. Термодинамические паровые ловушки компактные, простые, легкие и имеют большую емкость конденсата для их размера из-за большего размера отверстий.
3. Термодинамические паровые ловушки могут использоваться при высоком давлении и перегреве пара и не подвержены воздействию водяного молотка или вибрации.
4. Термодинамические паровые ловушки доступны во всех конструкциях из нержавеющей стали, которые обеспечивают высокую степень сопротивления коррозионному конденсату.
5. Термодинамические паровые ловушки не повреждаются в результате замерзания конденсата и маловероятно замерзают, если они установлены с диском в вертикальной плоскости и свободно разряжаются в атмосферу. Однако использование в этом положении может привести к износу края диска.
6. Поскольку диск является единственной подвижной частью, техническое обслуживание может быть легко осуществлено, не удаляя ловушку из линии, просто удаляя верхнюю крышку, которая болтается или Резьбовая.
7. Термодинамические паровые ловушки делают звуковой «клик», который происходит во время открытия и закрытия крана. Это делает испытание ловушкой очень простым и простым.

Недостатки термодинамической паровой ловушки

1. Чтобы закрыть диск внутри термодинамической паровой ловушки, ниже диска требуется низкое давление, которое возможно, только если скорость потока ниже диска высокая. Более высокая скорость требует более высокого перепада давления. Таким образом, термодинамические паровые ловушки не будут работать должным образом при очень низком дифференциальном давлении. Они требуется минимальное давление на входе, и, как правило, 0,25 адвокатского сословия g. Они могут выдержать максимальное обратное давление 80% входного давления.
2. Термодинамические ловушки могут разрядить большое количество воздуха на «Пуск-вверх», если Входное давление медленно накапливается. Однако быстрое нарастание давления приведет к тому, что скоростной воздух закроет ловушку таким же образом, как пар, и он будет «воздушным». В этом чехол может быть установлен параллельно с вентиляционным отверстием.
3. Современные термодинамические паровые ловушки могут иметь встроенный диск с защитой от воздуха, который предотвращает образование давления воздуха сверху диска и позволяет воздуху спастись.
4. Разрядка ловушки может быть шумной, и этот фактор может запрещать использование термодинамической ловушки в некоторых местах, например, за пределами больницы или операционного театра. Если это проблема, ее легко установить с диффузором, который значительно снижает шум разряда.
5. Большие термодинамические паровые ловушки могут увеличить время цикла и привести к износу ловушки. Дренажные сети часто только должны быть установлены с низкой мощностью версии, при условии, что должным образом рассматривается размещение дренажных карманов правильно.
