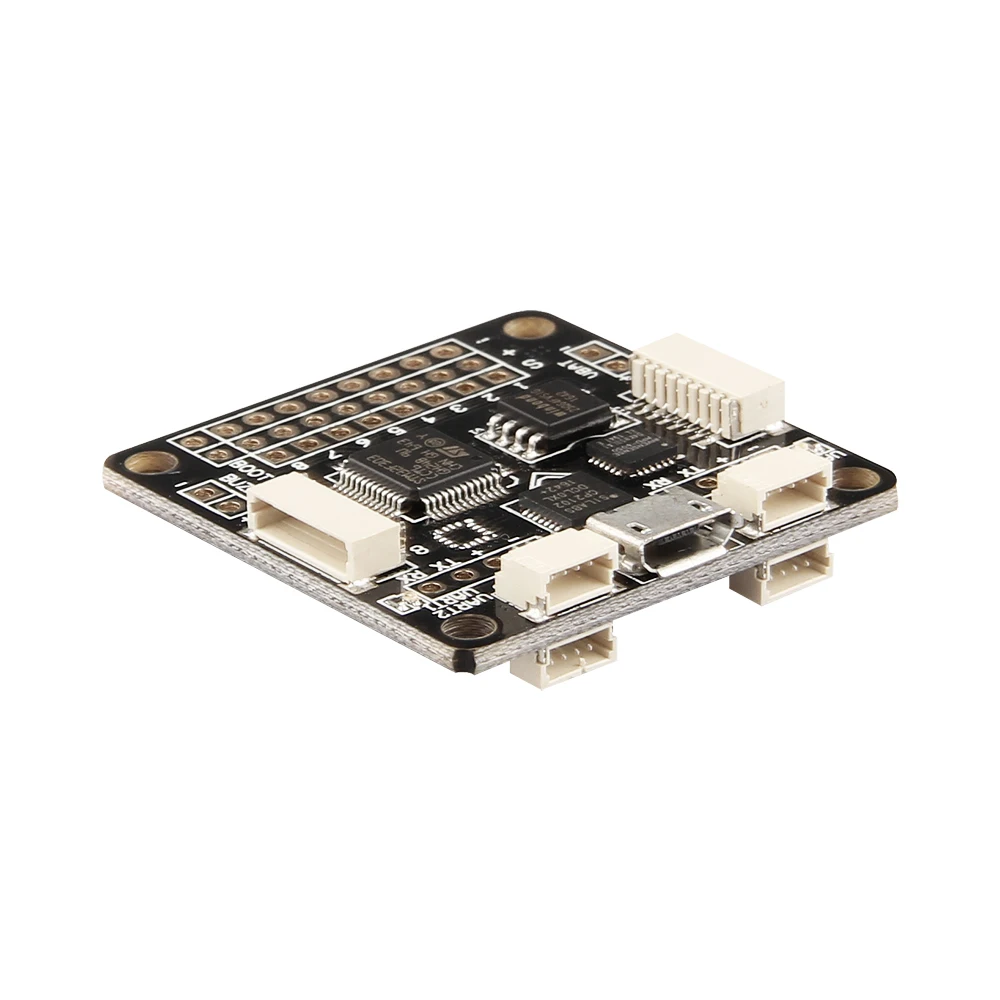

Управление полетом SP Racing F3 Pro для квадрокоптера FPV 250 210 180 версия Acro/Deluxe лучше чем

Управление полетом SP Racing F3 Pro для квадрокоптера FPV 250 210 180 версия Acro/Deluxe лучше чем

SP Racing F3 Контроллер полета (SPRacingF3) был разработан, чтобы дать отличную производительность полета на основе проверенных и проверенных датчиков, а также обеспечивая непревзойденные возможности ввода/вывода в небольшой и чрезвычайно легкий форм-фактор с использованием процессора следующего поколения.

SPRacingF3 дает вам все функции, которые вам нужны для сердца вашего самолета, независимо от того, находитесь ли вы в гонках FPV, акробатическом полете или аэрофотосъемке, это идеально.

Особенности

1. Нет компромисса I/O. Используйте все функции постоянно; Например, подключите OSD + SmartPort + SBus + GPS + светодиодный

Полоса + Мониторинг батареи + сонар + 8 двигателей-все в то же время!

2. Бортовой большой емкости черный ящик регистратор полетов-оптимизируйте свою настройку и посмотрите результаты вашей установки без

Guesswork (Deluxe).

3. Процессор следующего поколения STM32 F3 с аппаратным блоком с плавающей точкой для эффективного расчета полета и более быстрого

Сердечник ARM-Cortex M4.

4. Штабелируемый дизайн-идеально подходит для интеграции с OSDs и распределительными платами.

5. 16 PWM I/O линий для ESCs, Servos и унаследованных приемников. 8 доступны на стандартных контактных заголовках. 8 через боковойПодключенные разъемы.

6. Полная поддержка ESCs OneShot для легкой настройки PID и более четкого ответа.

7. Поддерживает SBus, SumH, SumD, 11024/2048, XBus, PPM, PWM приемники. Внешние зарядные устройства не инверторы требуется(Встроенный).

8. Выделенный выход для программируемых светодиодов-отлично подходит для ориентации, гонок и ночного полета.

9. Выделенный I2C порт для подключения oled-дисплея без необходимости аккумулятора полета.

10. Порты мониторинга заряда батареи для напряжения и тока.

11. Поддержка Sonar для точного удержания на низкой высоте.

12. Звуковой сигнал для звуковых предупреждений и уведомлений.

13. Разработчик дружественный порт отладки (SWD) и выбор режима загрузки, unbrickable bootloader.

14. Симметричный дизайн для супер аккуратной проводки.

15. Проводите провода с помощью контактных разъемов, JST-SH гнезд или припоя. Используйте Угловые или прямые штыревые разъемы.

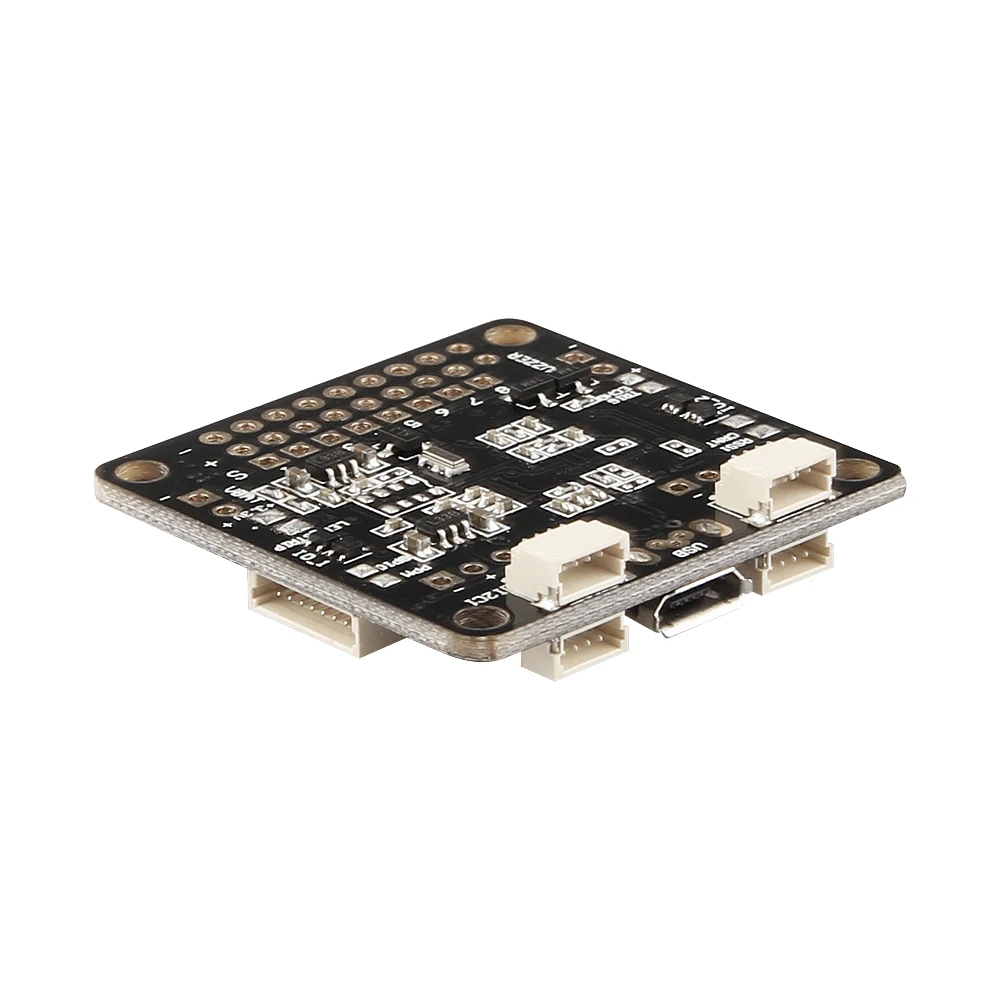

16. Барометр, установленный на нижней части доски для легкой изоляции от ветра.

17. Время цикла до ~ 2x так же быстро, как и у досок STM32F1 предыдущего поколения.

18. Конфигурация полетного контроллера через кросс-платформенный графический интерфейс (Windows/OSX/Linux).

19. Поддерживает различные самолеты, трикоптеры, Квадрокоптеры, гексакоптеры, октокоптеры, самолеты и многое другое.

20. Доступно в Acro и Deluxe версиях.

Вариации

Acro: стандартная модель для гонок/acro flying.

Делюкс: дополнительные датчики для высоты и направления.

Программное обеспечение

SPRacingF3 запускает программное обеспечение с открытым исходным кодом Cleanflight flight control (FC), которое имеет постоянно растущее сообществоДружественных разработчиков и пользователей. Открытый источник означает, что вы также можете внести свой вклад в систему.

Cleanflight поставляется с детальным руководством, которое проверяется и поддерживается разработчиками Cleanflight иОбщин. Больше нет устаревающих вики-страниц и информации о секундах.

Убедитесь, что вы ссылаетесь на руководство, которое соответствует вашей версии прошивки.

Книги по истории

Оборудование было разработано ведущим разработчиком Cleanflight, Доминик Клифтон, чтобы быть более способным, чем

STM32F1-based доски после прослушивания отзывы от пользователей Cleanflight, участников и лучших пилотов.

Невыполнение этих предупреждений аннулирует вашу гарантию и уничтожит ваш контроллер полета.

1. Соблюдайте полярность во все времена. Проверьте и дважды проверьте перед подачей питания.

2. Отключение питания перед отключением, подключением или подключением любых соединений.

3. Подключите только один источник питания к контактам VCC/Не подключайте большеОдин источник питания на два или более контактов VCC. Е. Г. Если вы используете ESCsС BECs затем удалите центральный красный провод из всего, кроме одного ESC коннектор.

4. Не подключайте GND, VCC или 3,3 v друг к другу (короткое замыкание).

5. Не подключайте GND, VCC или 3,3 v к любым входам или выходам, если не указано специально.

6. Не подключайте вход или выход к любому другому входу или выходу, если не указаноЗаявленной.

7. 3,3 В питания для слаботочной использовать только. 100mA Макс.

8. Не допускайте попадания грязи/пыли/клея/и т. Д. В датчик давления (барометр).

9. Держите магниты подальше от полетного контроллера.

Предупреждения

Общие советы

Следуйте приведенным ниже советам для лучшей производительности и длительного срока службы вашего полетного контроллера:

1. Нанесите смола/клей для укрепления JST-SH разъемов-помогает, если вы разбиваете самолет.

2. Рекомендуется использовать корпус/коробку для полетного контроллера.

3. Установите пенопласт под датчиком давления-сэндвич между FCИ рамкой.

4. Провода для мотора/аккумулятора в расстоянии от датчика компаса (магнитометр)Насколько это возможно.

5. Установите только штифты для ботинок, если они вам нужны.

6. Рекомендуется использовать цветные штыревые разъемы (не поставляются), особенно для VBATЗаголовки.

7. Сделайте все возможное, чтобы предотвратить вибрацию, достигающую акселерометрического датчика.

E. g. Баланс реквизит, двигатели и обеспечить все

SPRacingF3 дает вам все функции, которые вам нужны для сердца вашего самолета, независимо от того, находитесь ли вы в гонках FPV, акробатическом полете или аэрофотосъемке, это идеально.

Делюкс: дополнительные датчики для высоты и направления.

SPRacingF3 запускает программное обеспечение с открытым исходным кодом Cleanflight flight control (FC), которое имеет постоянно растущее сообщество дружественных разработчиков и пользователей. Открытый источник означает, что вы также можете внести свой вклад в систему.

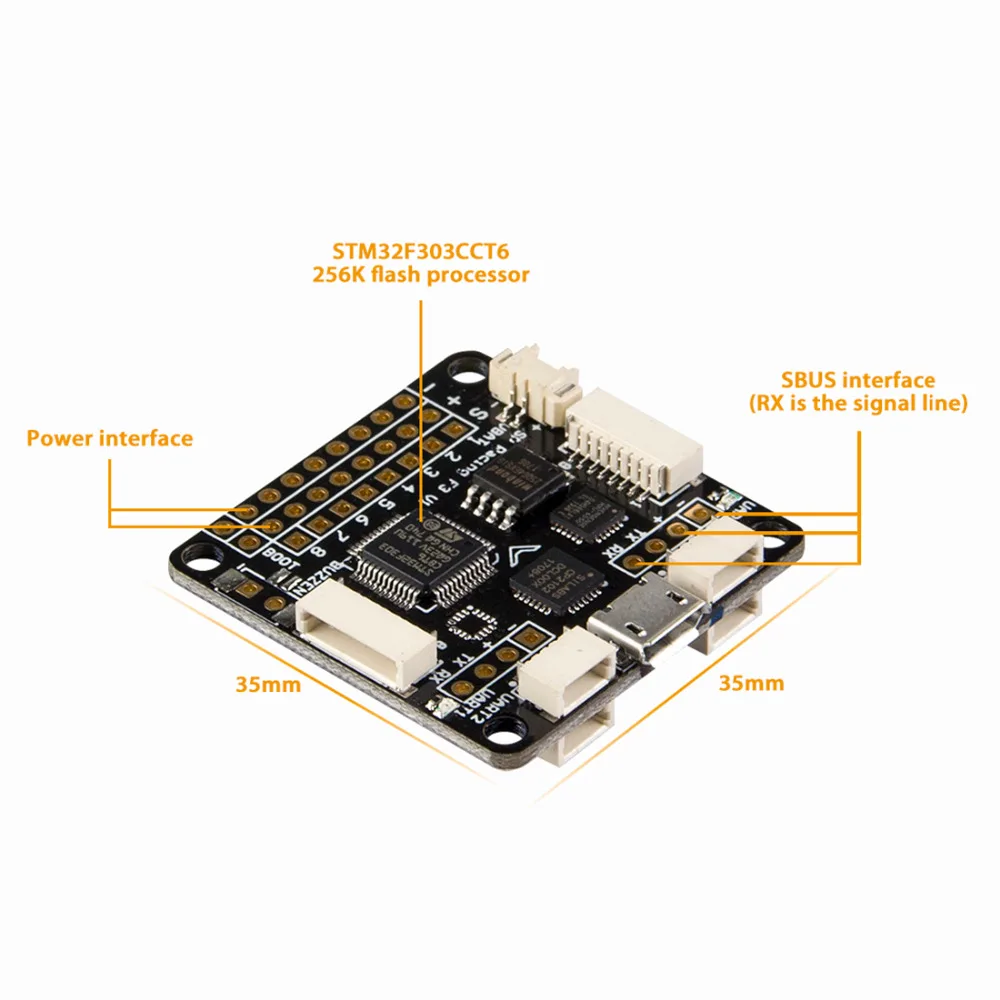

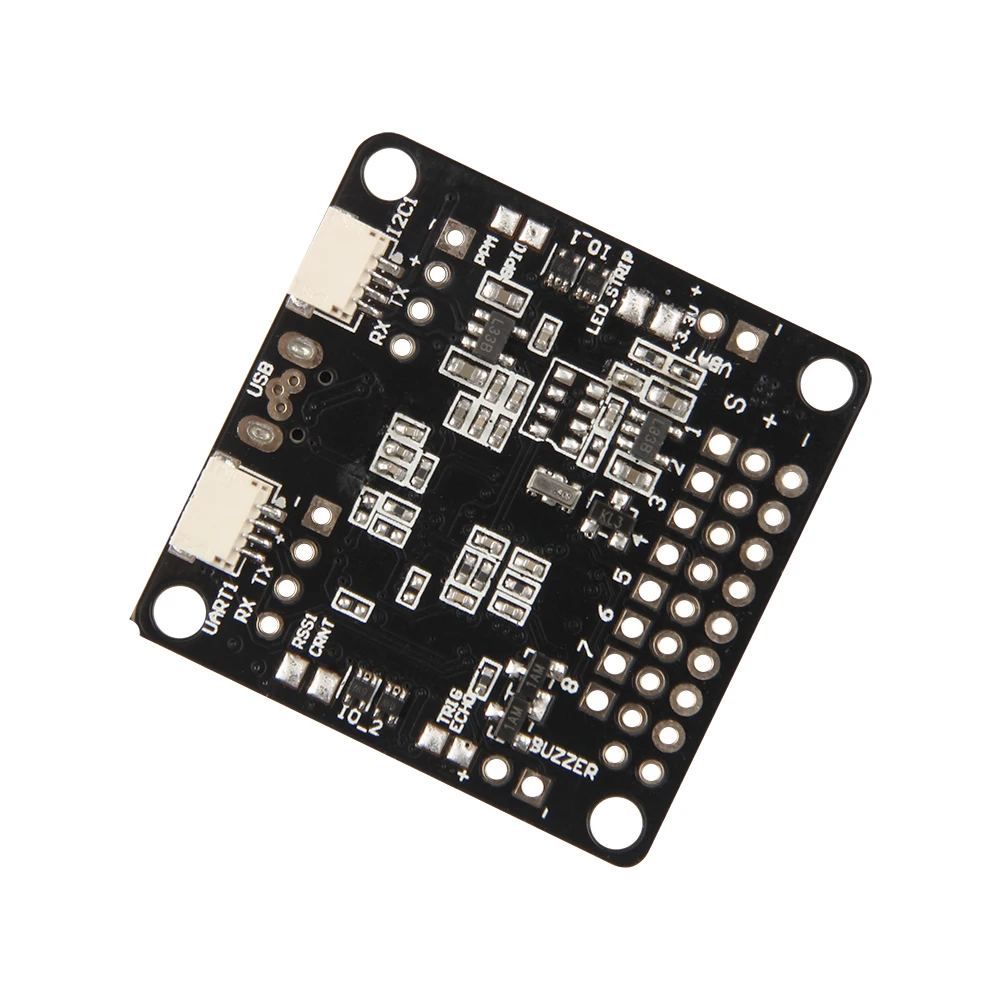

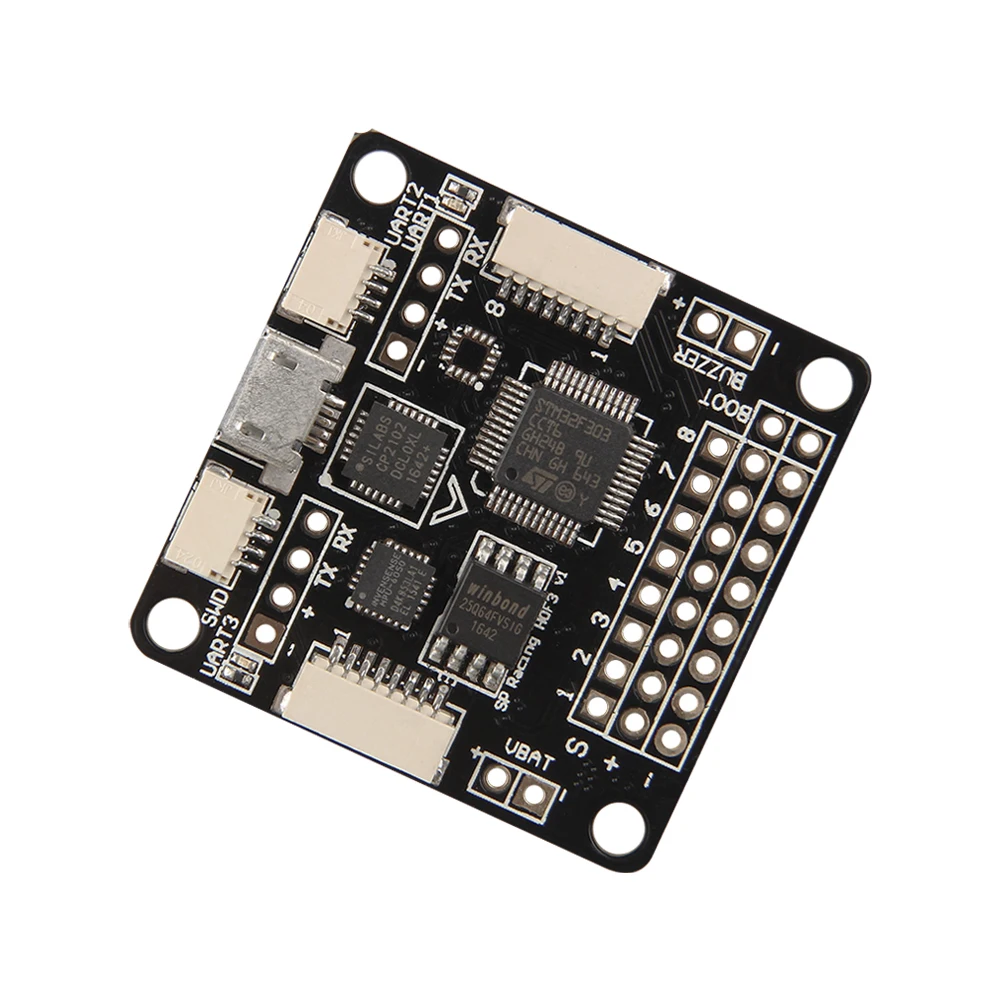

Технические характеристики:

* 36x36 мм углеродного волокна доска с 30,5 мм монтажные отверстия.

* ~ 5 граммов.

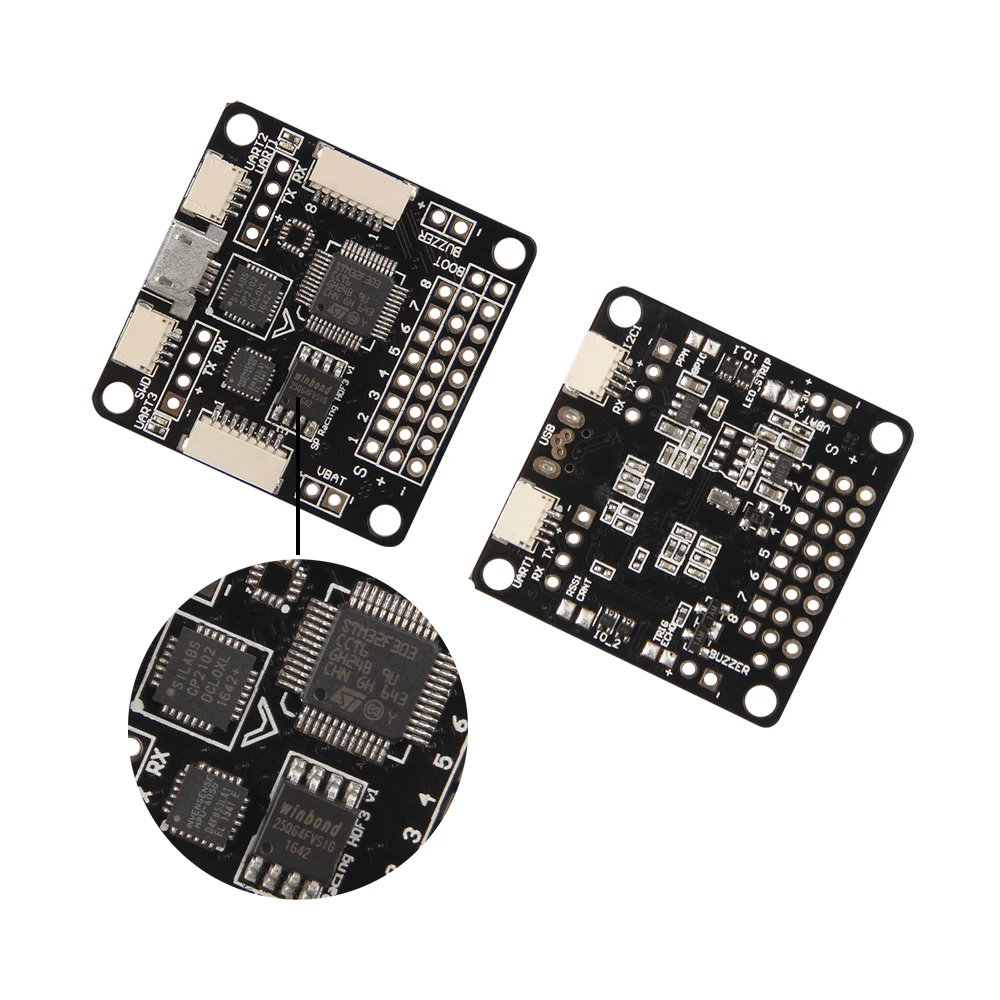

* STM32F3 Процессор.

* Вспышка высокой емкости (Acro и Deluxe)

* MPU6050 accelerometerro

* Барометр MS5611 (только Люкс)

* Компас HMC5883 (только Люкс)

• MicroUSB разъем.

* 4x 4pin JST-SH розетки (I2C, SWD, 2xuart)

* 2x 8pin JST-SH розетки (PPM, PWM, серийный, RX, GPIO, ADC, 3 в, 5 В, GND)

* 8x3pin-отверстия для штыревых головок для соединений ESC/Servo.

* 2x 4pin хотя-отверстия для штыревых заголовков для 2x последовательных портов.

* 2x2pin-отверстия для штыревых разъемов для напряжения батареи и зуммера.

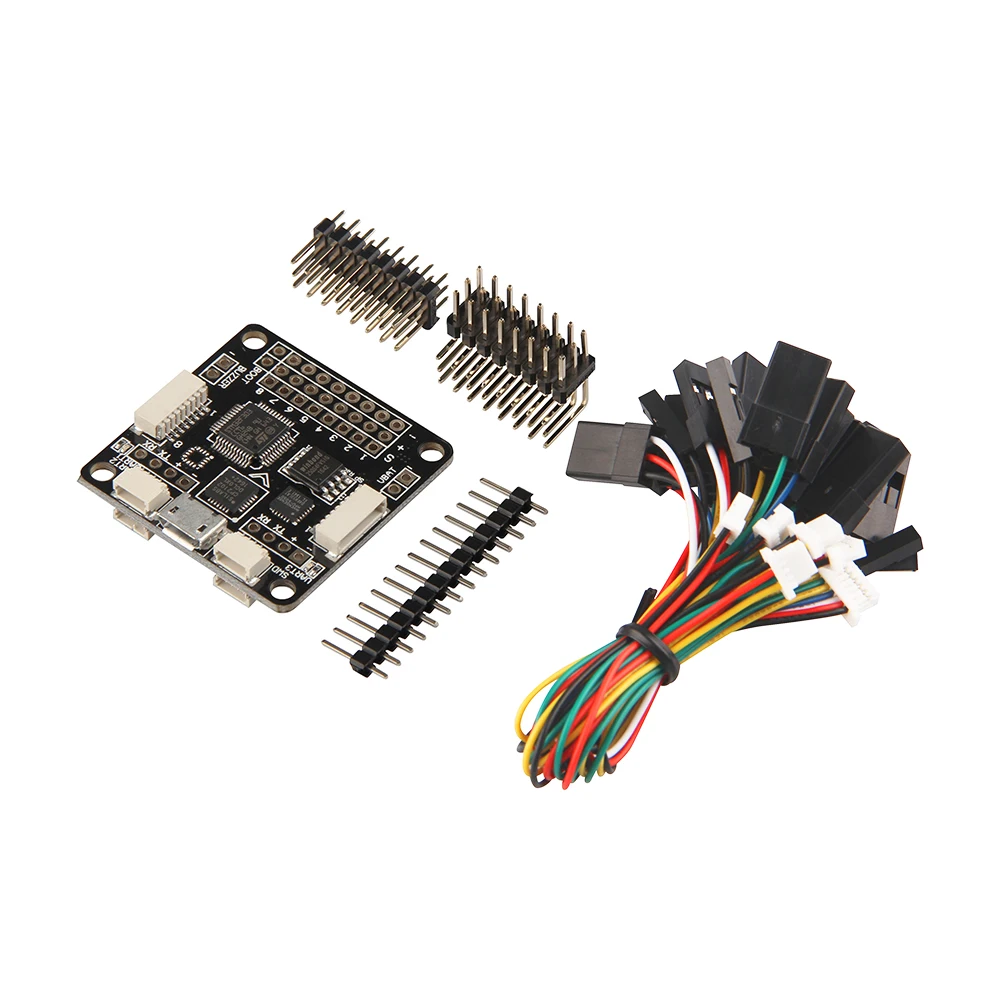

Посылка включает в себя:

Acro 6DOF версия

1 x обновление NAZE32 SP Racing F3 управление полетом для мультикоптера

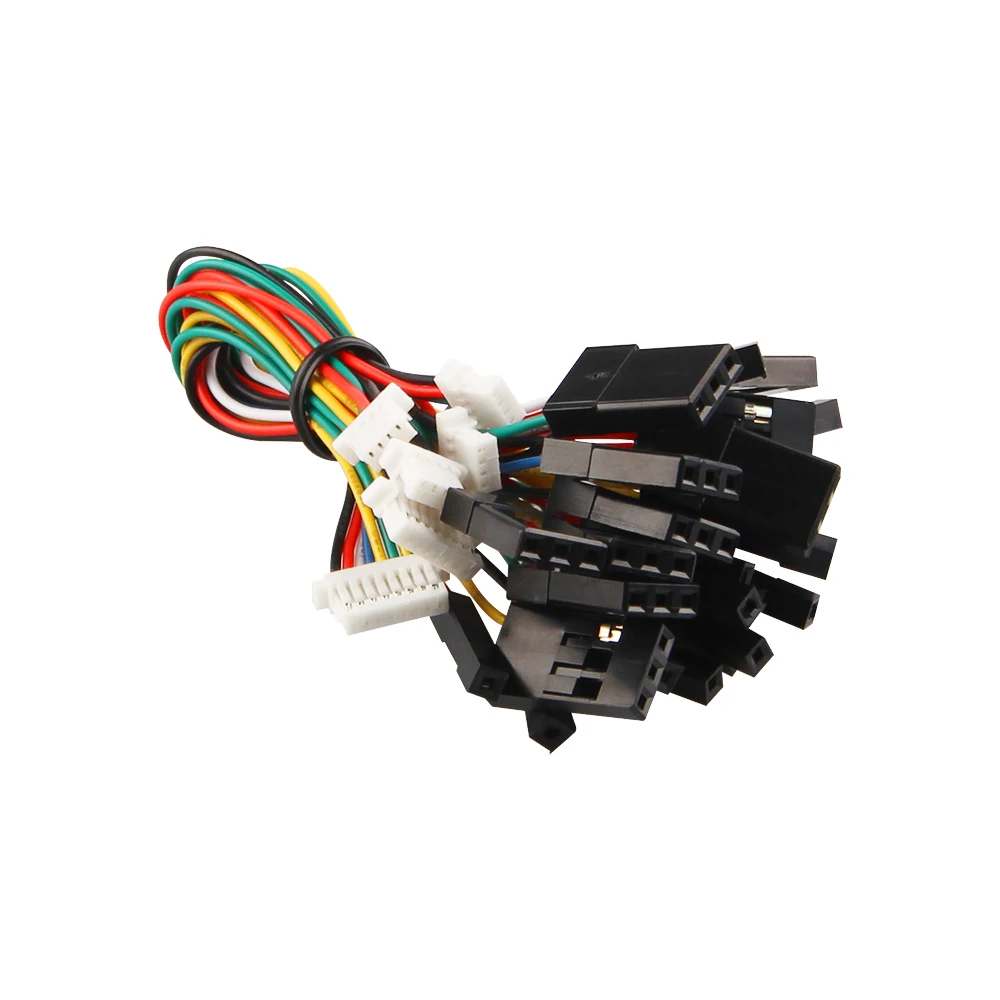

2x8p провод стержень

2x4p УДЛИНИТЕЛЬ

5 x набор заколок

Делюкс 10DOF версия

1 x обновление NAZAE32 SP Racing F3 управление полетом для мультикоптера с барометром MS5611 и компасом HMC5883

2x8p провод стержень

2x4p УДЛИНИТЕЛЬ

5 x набор заколок

Оборудование было разработано ведущим разработчиком Cleanflight, чтобы быть более способным, чем STM32F1-based доски предыдущего поколения после того, как услышали отзывы от пользователей Cleanflight, участников и топ-пилотов.

SP Racing F3 Контроллер полета Acro 6 DOF для мультикоптера RC для DIY Mini 180 190 195 210 220 250 280 300 330 RC Дрон, этот Контроллер полета работает с SBUS, DSM, IBUS, PPM

Поддерживает ESC OneShot и более 8 каналов RC. Поддерживает больше контроллеров полета, включая CC3D, CJMCU и Sparky.

Много других функций, таких как RGB светодиодный Поддержка полосы, Автонастройка, настройка PID в полете с вашим радио, запись данных о полете blackboxИ т. д.

Лучшие методы кодирования и введение тестов, легче поддерживать и для будущего развития. (Доминик имеет фон разработки программного обеспечения). Дополнительные PID контроллеры, которые используют арифметические операции с плавающей точкой. (в настоящее время имеет 3 встроенные PID контроллеры.
