Характеристики
Цифровой осциллограф Hantek MSO5202D 200 МГц полоса пропускания 2 канала USB осциллографы +
История изменения цены
*Текущая стоимость 33 422,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 39772.41 руб. | 41761.89 руб. | 40766.5 руб. |
| Feb-22-2026 | 39438.21 руб. | 41410.80 руб. | 40424 руб. |
| Jan-22-2026 | 33088.14 руб. | 34742.74 руб. | 33915 руб. |
| Dec-22-2025 | 38770.29 руб. | 40709.70 руб. | 39739.5 руб. |
| Nov-22-2025 | 33756.20 руб. | 35444.7 руб. | 34600 руб. |
| Oct-22-2025 | 38101.7 руб. | 40006.30 руб. | 39053.5 руб. |
| Sep-22-2025 | 37767.80 руб. | 39655.0 руб. | 38711 руб. |
| Aug-22-2025 | 37433.9 руб. | 39305.73 руб. | 38369 руб. |
| Jul-22-2025 | 37098.26 руб. | 38953.52 руб. | 38025.5 руб. |
Описание товара

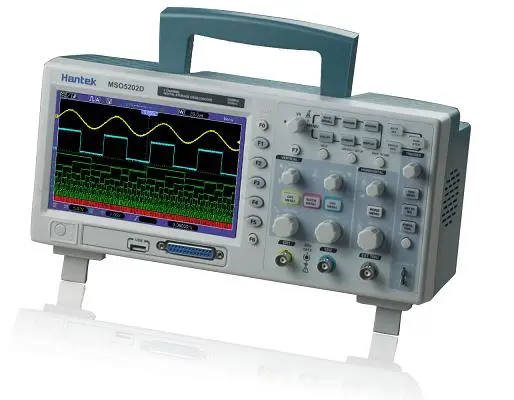

Цифровой осциллограф Hantek MSO5202D 200 МГц полоса пропускания 2 канала USB осциллографы + 16 каналов логический анализатор + внешний триггер
1. Характеристика
- 16 каналов логического анализатора + 2 канала осциллографа + внешний триггер.
- Большой и четкий дисплей (7,0 дюймовый цветной ЖК-дисплей, высокая революция 800x480), четкий реалистичный дисплей формы волны.
- 1gsa/s частота дискретизации в реальном времени.
- USB хост, поддержка флэш-памяти карты памяти и USB интерфейс системы обновления.
- Ультратонкий дизайн, удобный объем, легко переносится.
- VGA опционально
Функция осциллографа
- Полоса пропускания 200 МГц.
- Каждый канал записывает длину до 1 м.
- Частота дискретизации в реальном времени до 1 ГСА/с.
- Мощная функция запуска.
- 32 вида функции автоматического измерения.
Функция логического анализатора
- 16 каналов разделены на 2 группы, которые могут настроить пороговый уровень индивидуально.
- Частота дискретизации в реальном времени до 500MSa/s.
- Мощная функция запуска: кромка, длительность, ширина импульса, кодовый тип, королева, повторение.
2. Спецификация
| Модель | MSO5202D |
| Приобретение | |
| Частота образцов | Образец в реальном времени: 1GS/s |
| Режимы приобретения | |
| Нормальный | Только обычные данные |
| Пиковое определение | Высокочастотный и randon glith захват |
| Среднее | Wavefom средняя, выбор 4,8,16,32, 64128 |
| Входы | |
| Соединительная муфта входов | AC, DC, GND |
| Входы Impendance | 1мом ± 2% ‖ 20пФ ± 3пф |
| Затухание зонда | 1X, 10X |
| Поддерживаемый коэффициент затухания зонда | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | CAT I и CAT II: 300VRMS (10 ×), категория установки; CAT III: 150VRMS (1 ×); Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа. |
| Горизонтальная система | |
| Диапазон скорости образца | 500 мс/с -- 1GS/s |
| Интерполяция формы волны | (Sin x)/x |
| Длина записи | 1 м |
| Диапазон сек/Див | 2ns/div до 40s/div, в 2, 4, 8 последовательности, |
| Частота образцов и Точность времени задержки | ± 50ppm (в течение любого ≥ 1ms интервала времени) |
| Диапазон положения | От 2ns/div до 10ns/div; (-4div x s/div) до 20 мс; |
| Точность измерения времени Delta (Полная полоса пропускания) | Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns); > 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns); Интервал образца = s/div ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8-битное разрешение, все каналы отбираются одновременно |
| Диапазон положения | 2МВ/див до 10В/Див |
| Полоса пропускания | 200 МГц |
| Время подъема на BNC (Типичный) | 1.8ns |
| Аналоговая полоса пропускания Нормальный и средний Режимы на BNC или с зондом, DC в сочетании | 2МВ/див до 20мв/див, ± 400мв; 50мв/див до 200мВ/див, ± 2В 500мВ/див до 2В/див, ± 40В; 5В/див, ± 50В |
| Математика | +, -, *, /, FFT |
| FFT | Окна: Hanning,Flatop, Rectamgular,Bartlett,Blackman; 1024 точка образца |
| Ограничение полосы пропускания | 20 МГц |
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц на BNC |
| Точность усиления постоянного тока | ± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див |
| Точность измерения постоянного тока, Средний режим приобретения | При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше; Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 10 В/Див |
| Повторяемость измерений вольт, Средний режим приобретения | Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды |
| ТРИГГЕРНАЯ система | |
| Типы триггеров | Края, видео, пульс, наклон, со временем, альтернатива |
| Источник запуска | CH1, CH2, EXT, EXT/5, линия переменного тока |
| Режимы запуска | Авто, нормальный, одиночный |
| Тип Муфты | DC, AC, шумоподавление, HF отклонение, LF отклонение |
| Чувствительность триггера (Тип триггера кромки) | DC(CH1,CH2): 1div от DC до 10MHz;1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; Постоянный ток (EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; Постоянный ток (EXT/5): 1 в от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц |
| Диапазон уровня триггера | CH1/CH2: ± 8 делений от центра экрана; EXT: ± 1,2 В; EXT/5:± 6В |
| Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns | CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана; EXT: ± (6% настроек + 40мв); EXT/5: ± (6% настроек + 200 мВ); |
| Установите уровень до 50% (Типичный) | Работает с входными сигналами ≥ 50 Гц |
| Триггер видео | |
| Тип видео триггера | CH1, CH2: пиковая-пиковая амплитуда 2 делений; EXT: 400 мВ; EXT/5: 2 в |
| Форматы сигналов и частоты поля, тип триггера видео | Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии |
| Диапазон Holdoff | 100ns ~ 10s |
| Триггер ширины импульса | |
| Режим триггера ширины импульса | Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс |
| Импульсная ширина триггера | Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса |
| Диапазон ширины импульса | 20NS ~ 10s |
| Спусковой механизм | |
| Режим запуска наклона | Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон |
| Точка спуска наклона | Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. |
| Диапазон времени | 20NS ~ 10s |
| Триггер сверхурочной работы | |
| Режим с течением времени | Поднимающаяся кромка или опускающаяся кромка |
| Диапазон времени | 20NS ~ 10s |
| Альтернативный триггер | |
| Триггер на CH1 | Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер на CH2 | Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер счетчик частоты | |
| Разрешение считывания | 6 цифр |
| Точность (типичная) | ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) |
| Частотный диапазон | AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания |
| Источник сигнала | Ширина импульса или кромки режима запуска: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает. |
| Измерение | |
| Измерение курсора | Разница напряжения между курсорами: △в Разница во времени между курсорами: △T Взаимный △T в Hertz (1/& Delta;T) |
| Автоматическое измерение | Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
| Технические характеристики логического анализатора | |
| Каналы | 16 каналов |
| Макс. Входное отверстие | 200K(C = 10p) |
| Диапазон входного напряжения | -60 В ~ 60 в |
| Логический пороговый диапазон | -8 В ~ 8 в |
| Макс. Частота образцов | 500 МГц |
| Совместимый вход | TTL, CMOS, ECL |
| Глубина образца | 512K |
| Триггер | |
| Триггер кромки | D0-D15 выбрать наклон (подъем или опускание края) |
| Ширина импульса | D0-D15 выбрать полярность импульса (положительный или отрицательный пульс), триггер, когда (=, & ne;, >, <), триггер, ширина импульса |
| Тип кода | D0-D15 выбрать тип кода (H, L, X) |
| Продолжительность | D0-D15 выбрать время и триггер, когда (завершение данных, запуск данных и задержка данных) |
| Очереди | D0-D15 выбрать определенный индекс данных (0-3) и тип кода (H, L, X) |
| Повторите | D0-D15 выбрать тип кода (H, L, X) и повторять |
| Общие особенности | |
| Дисплей | |
| Тип дисплея | 7 дюймов 64K цветной TFT (диагональный жидкий кристалл) |
| Разрешение дисплея | 800 горизонтальных 480 вертикальных пикселей |
| Контрастность дисплея | Регулируемый (16 зубчатых колес) с индикатором хода |
| Выход компенсатора зонда | |
| Выходное напряжение (типичное) | Около 5Vpp в ≥ 1MΩ нагрузки |
| Частота (типичная) | 1 кГц |
| Источник питания | |
| Напряжение питания | 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ |
| Энергопотребление | <30 Вт |
| Предохранитель | 2А, Т-рейтинг, 250В |
| Экологический | |
| Температура | Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃); Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃) |
| Метод охлаждения | Конвекция |
| Влажность | + 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности; 106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность |
| Высота | Эксплуатация: ниже 3 000 м (10 000 футов); Неработоспособность: ниже 15000 м (50000 футов) |
| Размер и размер | |
| Размер | 385 мм x 200 мм x 245 мм |
| Вес | 2,08 кг (без упаковки) |

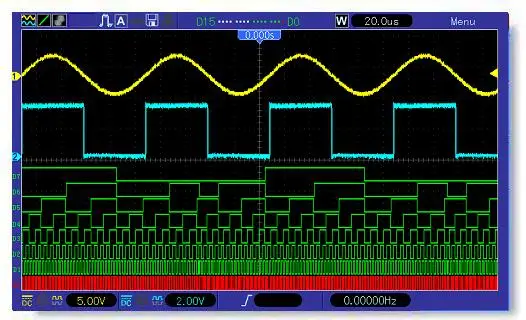

3. Функциональное изображение:
4. Стандартные аксессуары:
