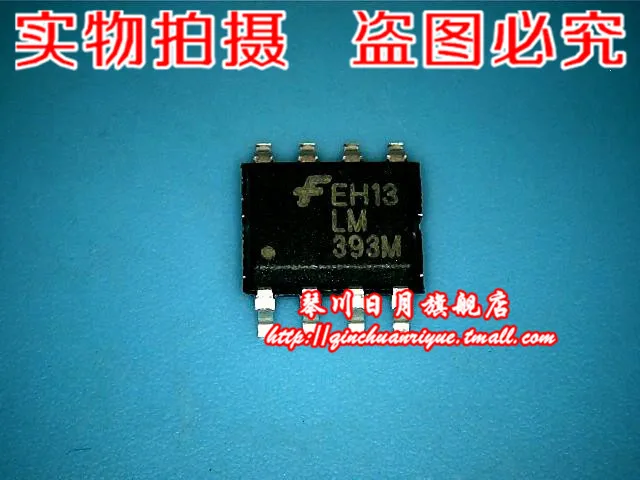

100% новый и оригинальный LM393M|Запасные части| |
42,01 руб.
Новое поступление

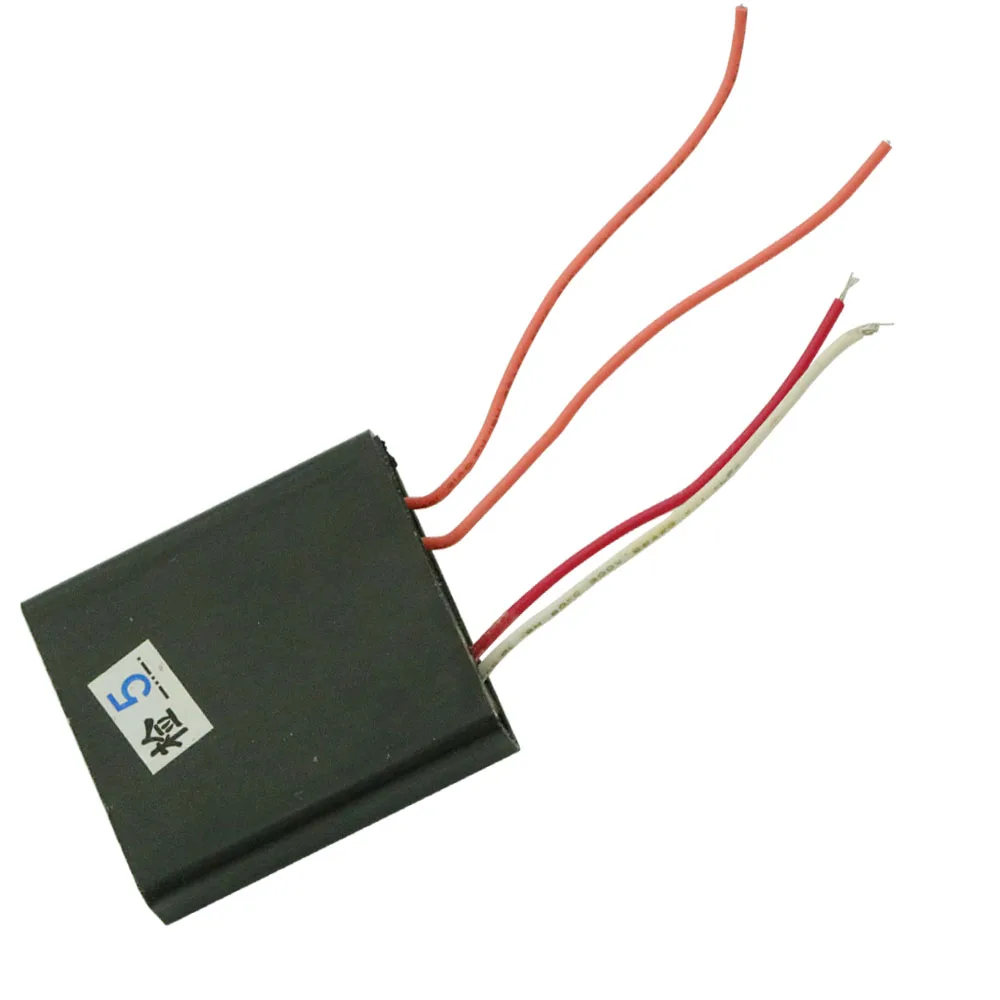

Высоковольтный импульсный генератор 400 кВ постоянного тока Супер Электрический
124,53 руб.

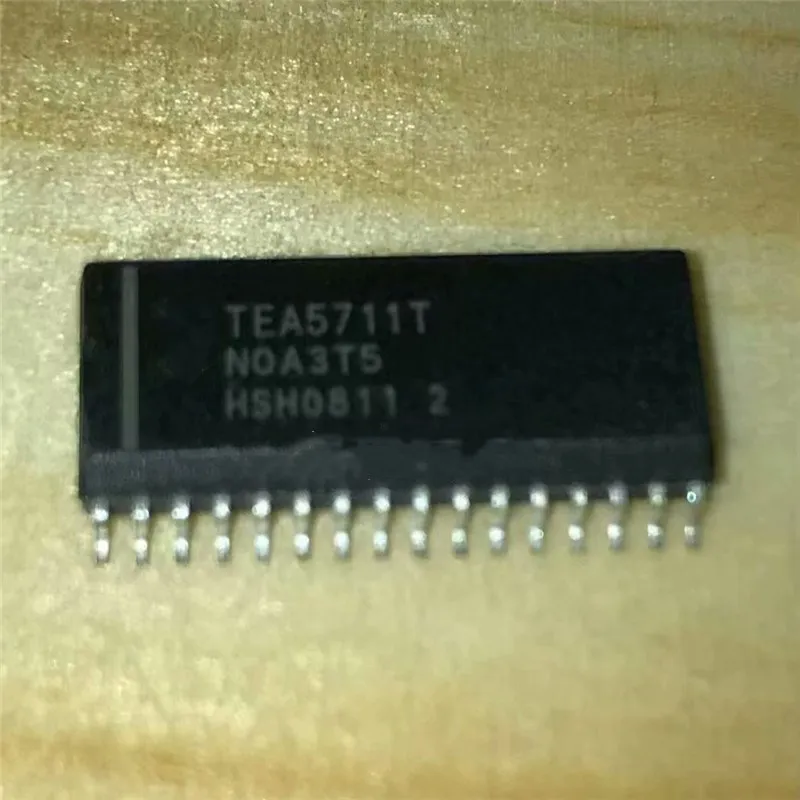

10 шт ~ 20 шт./лот TEA5711T SOP32 стерео радио микросхема новый оригинальный в
816,94 - 1 612,12 руб.
Микросхема радиоуправления TA8132AN TA8132ANG 20 шт./лот может стрелять прямо|can chip| |
825,19 руб.

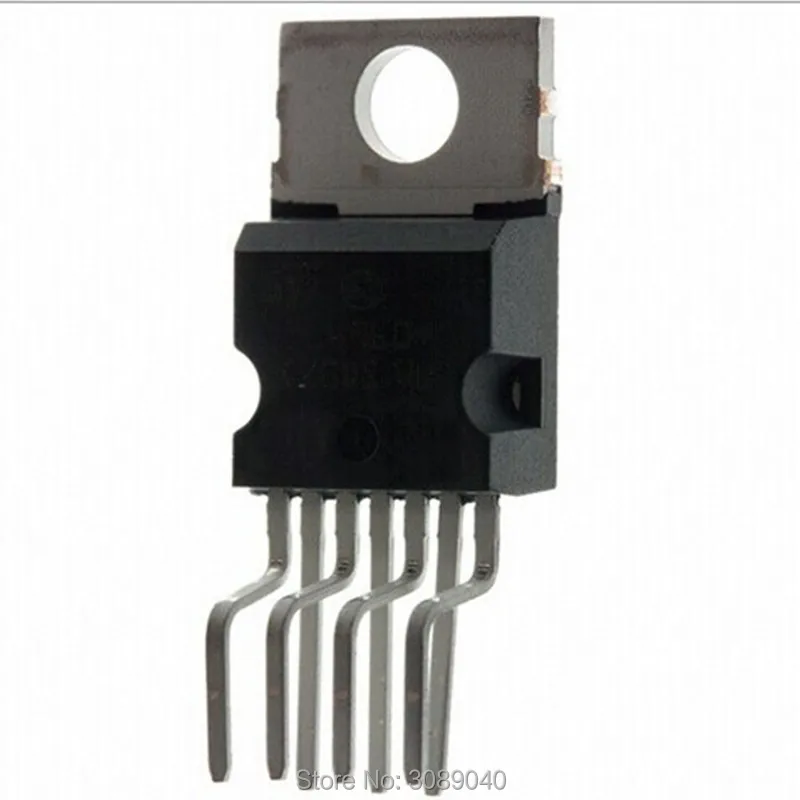

LT1074HVCT LT1074HVCT7 LT1074HVIT LT1074HVIT7 LT1074 понижающий регулятор переключения|regulator|step-downregulator
675,15 руб.

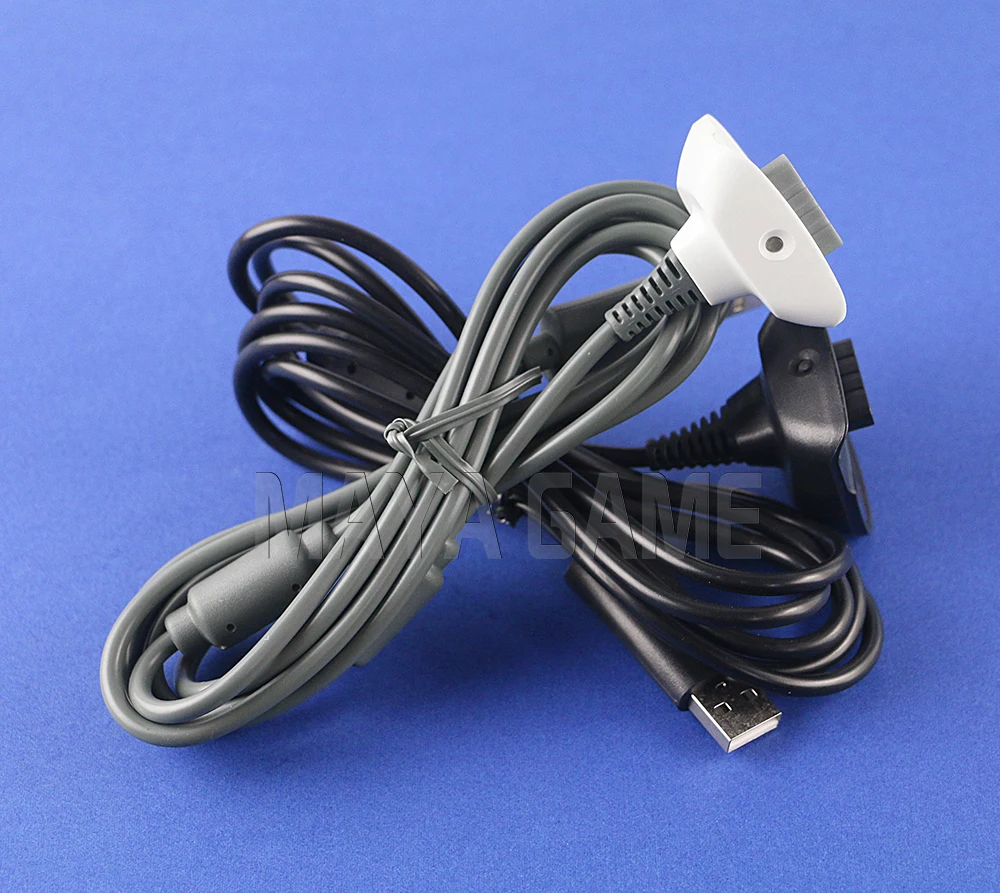

OCGAME 3 шт./лот серый и черный 2 в 1 беспроводной контроллер воспроизведение зарядное
461,36 руб.

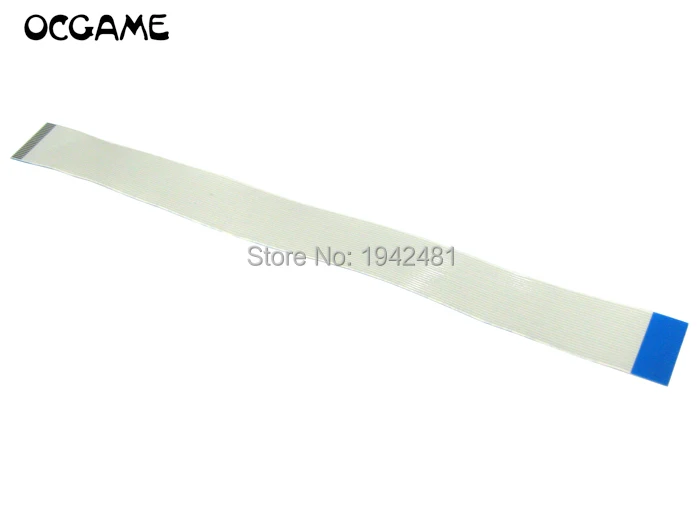

3 шт. 20 кабель для dvd привода|cable for|cable 24 pincable pin |
336,83 - 999,23 руб.
5 шт./лот MIP2F3 MIP2G4 MIP2H2 MIP2J2 MIP2K3 MIP2K5 MIP2M2 DIP 7|Запасные части| |
118,53 руб.
Shenzhen Gintech Electronic Trade Co., Limited
Магазина Shenzhen Gintech Electronic Trade Co., Limited работает с 04.09.2013. его рейтинг составлет 95.86 баллов из 100. В избранное добавили 416 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 1272 наименований товаров, успешно доставлено 2019 заказов. 459 покупателей оставили отзывы о продавце.
Характеристики

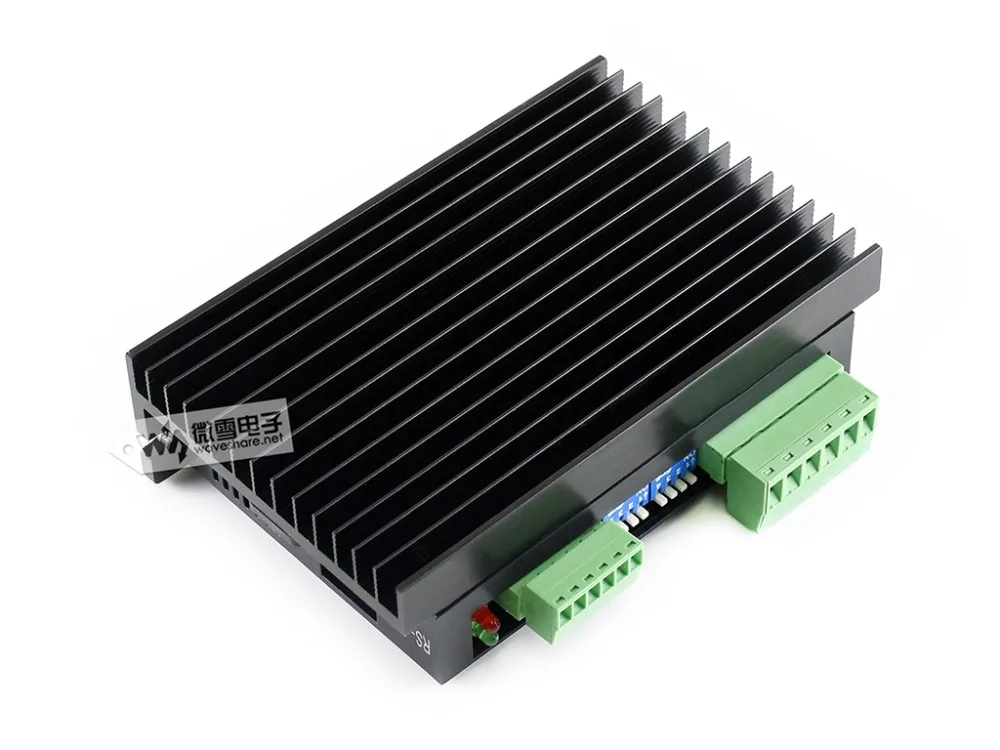

Двухфазный гибридный Драйвер шагового двигателя SMD258C поддерживает 16 уровней
История изменения цены
*Текущая стоимость 2 624,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 3123.60 руб. | 3279.81 руб. | 3201 руб. |
| Feb-23-2026 | 3096.19 руб. | 3251.60 руб. | 3173.5 руб. |
| Jan-23-2026 | 2598.64 руб. | 2728.35 руб. | 2663 руб. |
| Dec-23-2025 | 3044.21 руб. | 3196.32 руб. | 3120 руб. |
| Nov-23-2025 | 2650.36 руб. | 2783.34 руб. | 2716.5 руб. |
| Oct-23-2025 | 2991.3 руб. | 3141.86 руб. | 3066 руб. |
| Sep-23-2025 | 2965.70 руб. | 3113.33 руб. | 3039 руб. |
| Aug-23-2025 | 2939.46 руб. | 3086.5 руб. | 3012.5 руб. |
| Jul-23-2025 | 2913.46 руб. | 3059.57 руб. | 2986 руб. |
Описание товара

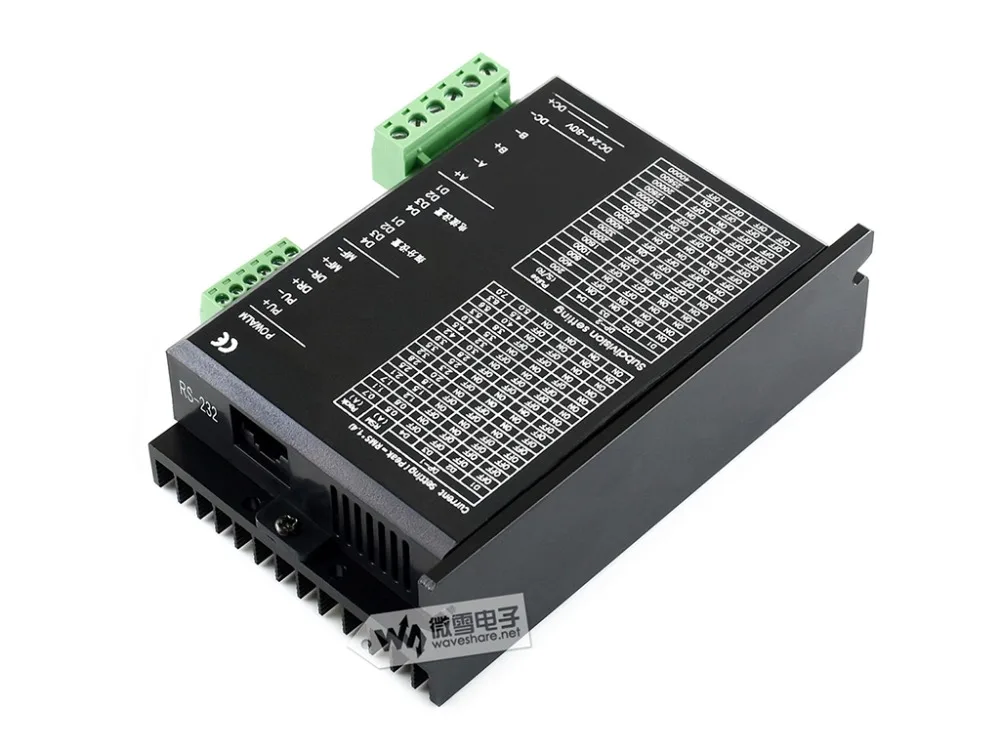

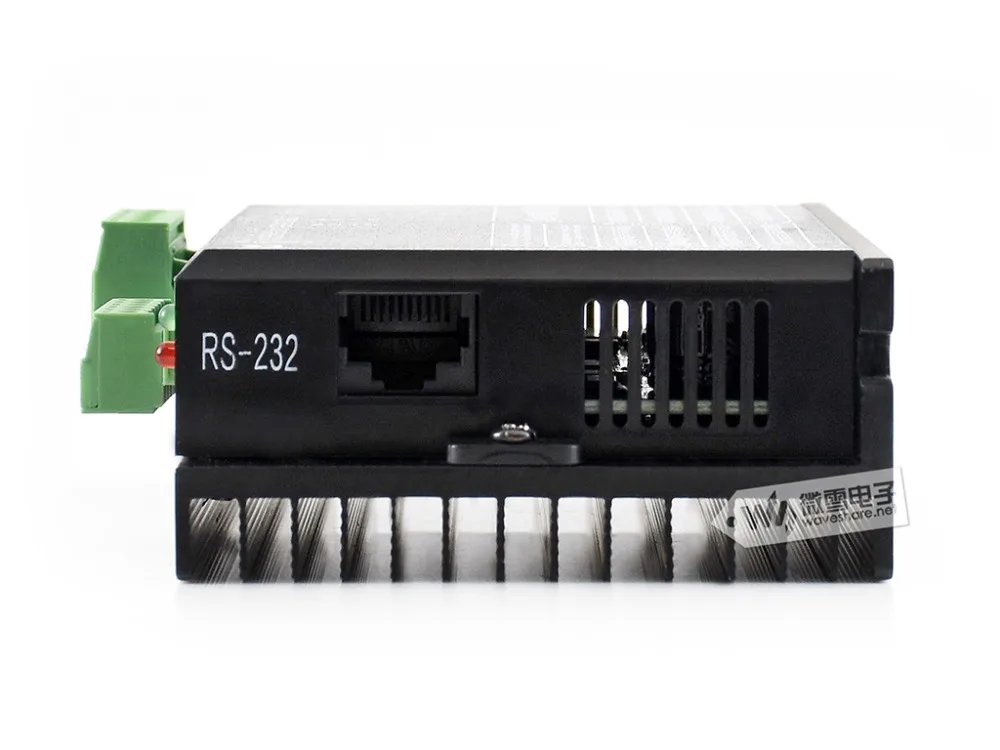

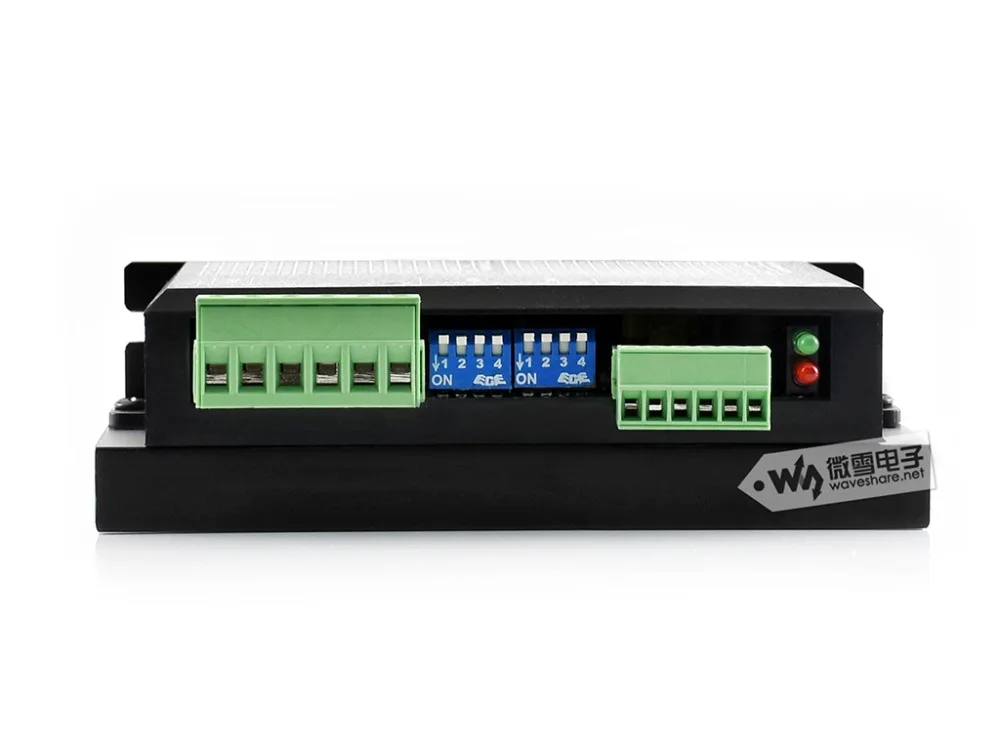

Название продукта:SMD258C двухфазный гибридный Драйвер шагового двигателя, разрешение до 40000S/R
Обзор
В SMD258C состоит из двух этапов мотор драйвер для гибридный шаговый двигатель, поддерживает 16 сортов установка для обоих приводной ток и шаговый подразделение, разрешение до 40000S/R. Он широко используется в оборудовании с ЧПУ, скульптурном станке, режущем станке и т. д.
Особенности
- Широкий диапазон входного напряжения (DC 24V ~ 80V)
- 16 классов ступенчатая Настройка деления, разрешение до 40000S/R
- 16 сортов настройки тока привода, Регулируемая между 0.5A/фазой и 5.0A/фазой
- Поддерживает три режима управления: общий катод, общий анод и дифференциальный
- Поддерживает оповещения о недостаточном напряжении, перенапряжении, перегреве, перетоке
- Поддерживает фазовую память при отключении питания
- Оптическая изоляция для ввода/вывода сигнала и входного сигнала
- Когда шаговый пульс останавливается более 100 мс, ток катушки будет сокращен автоматически наполовину
- Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi, STM32, Arduino)
Технические характеристики
- Рабочее напряжение: 24 В ~ 80 В постоянного тока
- Сигнал Напряжение: 4,2 V ~ 24V
- Ток привода: 0.5A ~ 5A
- Частота сигнала: ≤ 150 кГц
- Режим управления: общий катод, общий анод и дифференциальный
Применение
SMD258C подходит для среднего или малого размера оборудования с ЧПУ, которое требует высокого разрешения, например:
- Скульптурная машина
- Дозатор для клея
- Автоматическая Винтовая Машина
- Станок для резки
Соединения
| Символ | Описание |
|---|---|
| ПУ + | Импульсный сигнал Оптический изолированный положительный терминал |
| ПУ- | Импульсный сигнал Оптический изолированный отрицательный терминал |
| Д-р + | Оптический изолированный положительный терминал |
| Д-р- | Оптический изолированный отрицательный терминал |
| МФ + | Оптический изолированный положительный терминал включения сигнала двигателя |
| МФ- | Оптический изолированный отрицательный терминал включения сигнала двигателя |
| A + | Шаговый двигатель обмотки выход положительный терминал |
| А- | Шаговый двигатель обмотки Выход Отрицательный терминал |
| B + | Шаговый двигатель обмотки B выход положительный терминал |
| Б- | Шаговый двигатель обмотки B Выход Отрицательный терминал |
| DC + | 24 ~ 80 в вход источника питания |
| DC- | Наземный источник питания |

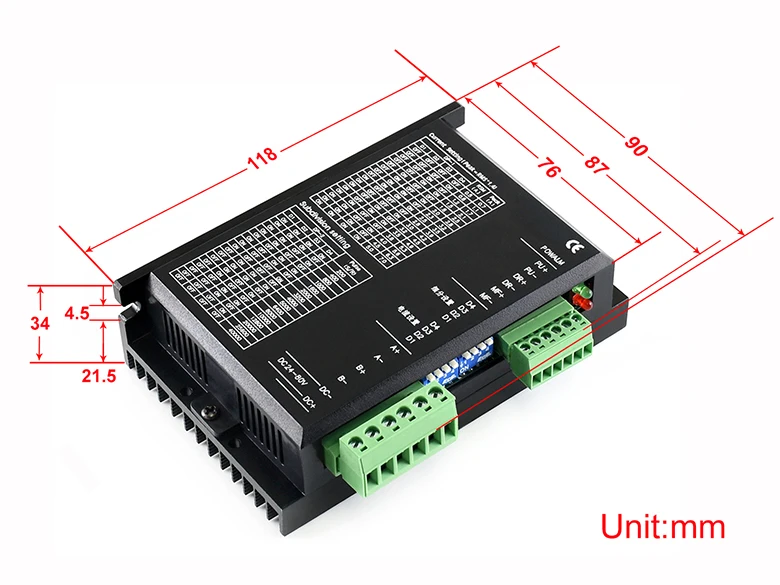

Размеры
Руководство по выбору
| Номер детали | Фазы | Источник питания (В) | Настройка тока привода (A) | Размер (мм) | Эквивалентная Мощность (Вт) | Применимый двигатель |
|---|---|---|---|---|---|---|
| SMD258C | Двухфазный | DC 24 ~ 80 | Im0.5 ~ 5,0/Ip0.7 ~ 7,0 | 118 × 76 × 34 | 80 ~ 100 | 57 серия, 86 серия |
| SMD356C | Трехфазный | DC 24 ~ 60 | Im1.2 ~ 6,0/Ip1.7 ~ 8,4 | 118 × 76 × 34 | 80 ~ 100 | 57 серий |
