Характеристики

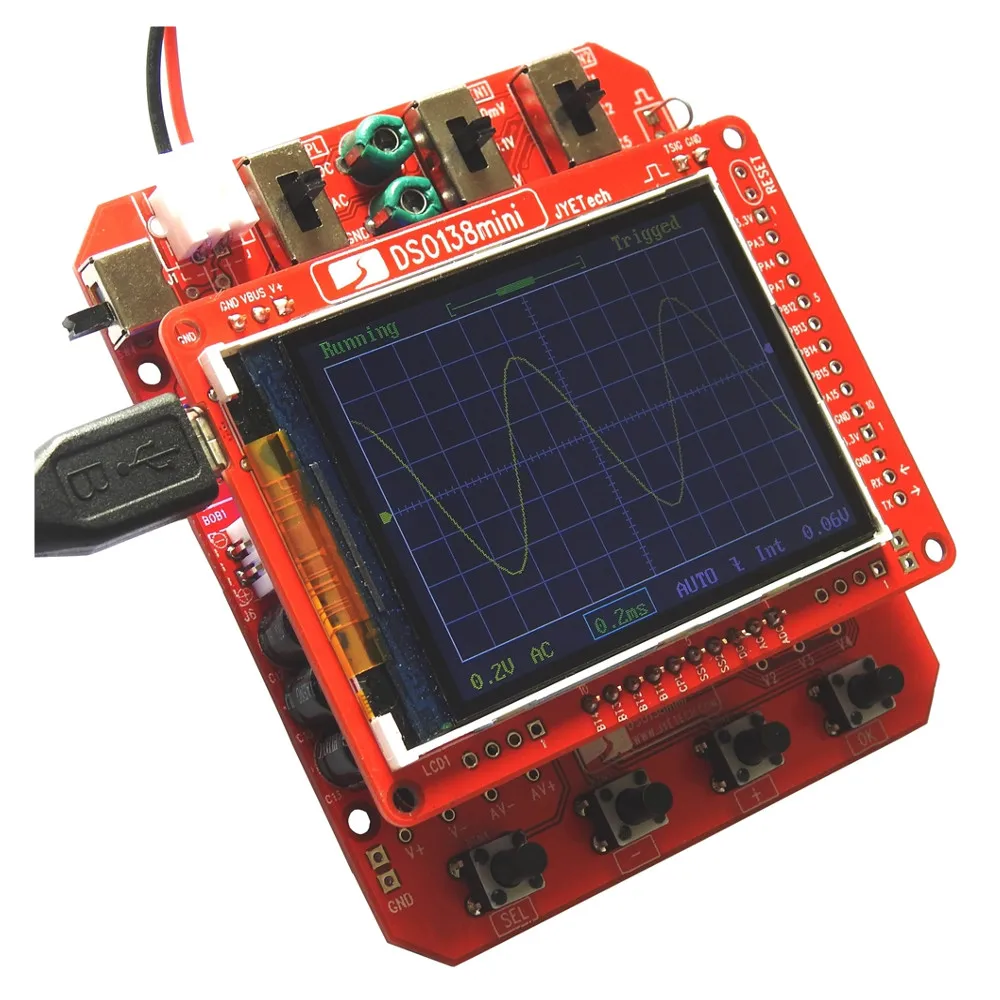

Tech 13805K DSO138mini DIY цифровой осциллограф комплект SMD предплатные 200 кГц 3 5 V 6 В
История изменения цены
*Текущая стоимость 1 167,84 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 1482.96 руб. | 1512.9 руб. | 1497 руб. |
| Jan-22-2026 | 1202.47 руб. | 1226.3 руб. | 1214 руб. |
| Dec-22-2025 | 1459.60 руб. | 1488.60 руб. | 1473.5 руб. |
| Nov-22-2025 | 1447.80 руб. | 1476.26 руб. | 1461.5 руб. |
| Oct-22-2025 | 1155.68 руб. | 1178.80 руб. | 1166.5 руб. |
| Sep-22-2025 | 1424.28 руб. | 1452.8 руб. | 1438 руб. |
| Aug-22-2025 | 1412.95 руб. | 1440.44 руб. | 1426 руб. |
| Jul-22-2025 | 1400.42 руб. | 1428.47 руб. | 1414 руб. |
Описание товара
{Infomodule}
DSO138mini предлагает следующие улучшения:

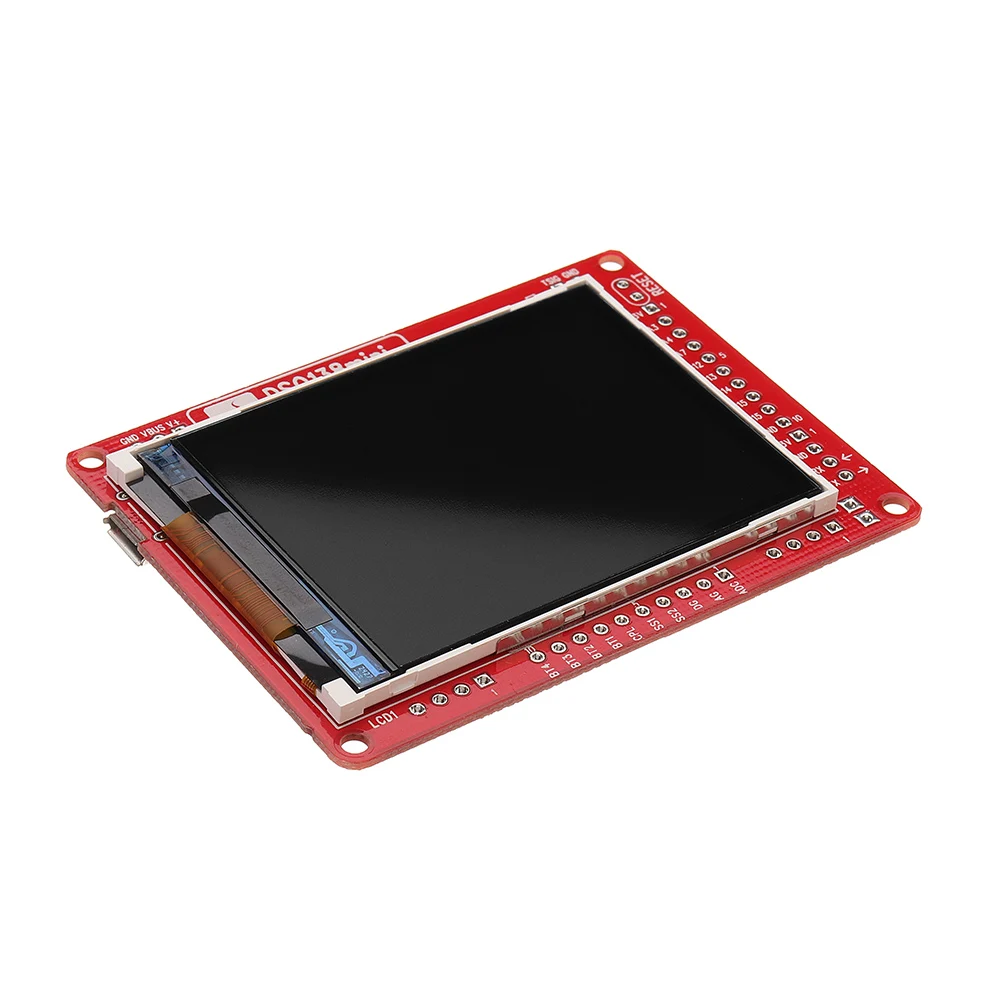

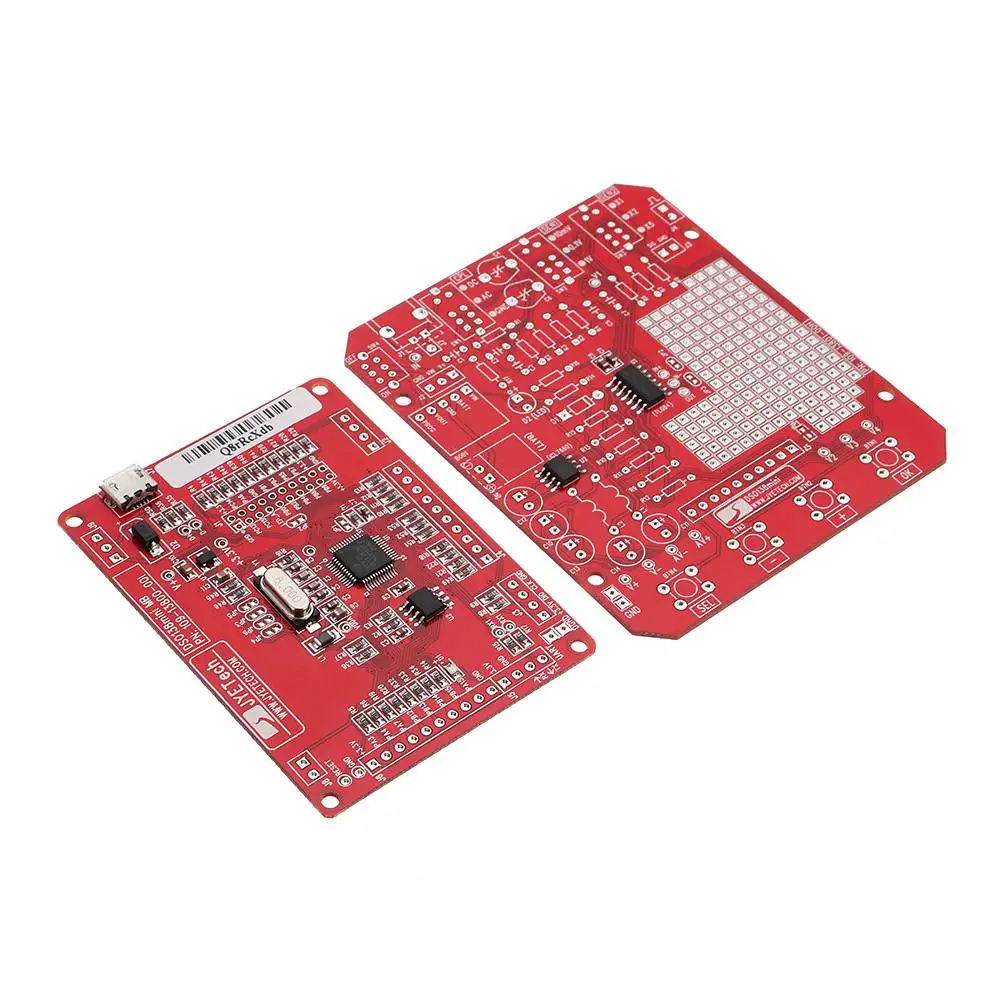

Улучшенная структура и меньший размер. Были устранены громоздкие штыревые разъемы, соединяющие ЖК-дисплей и основную плату в старой DSO138. Пайка этих штыревых головок оказалась проблемной для начинающих.

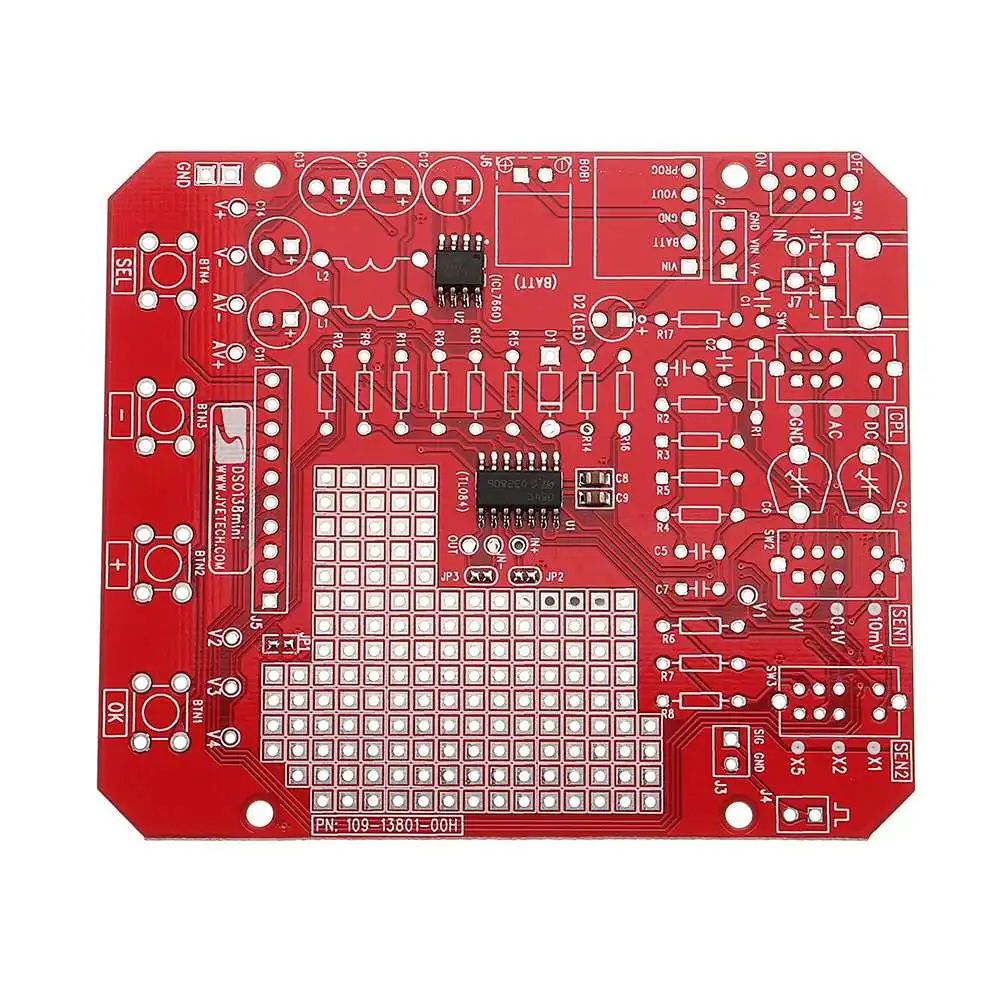

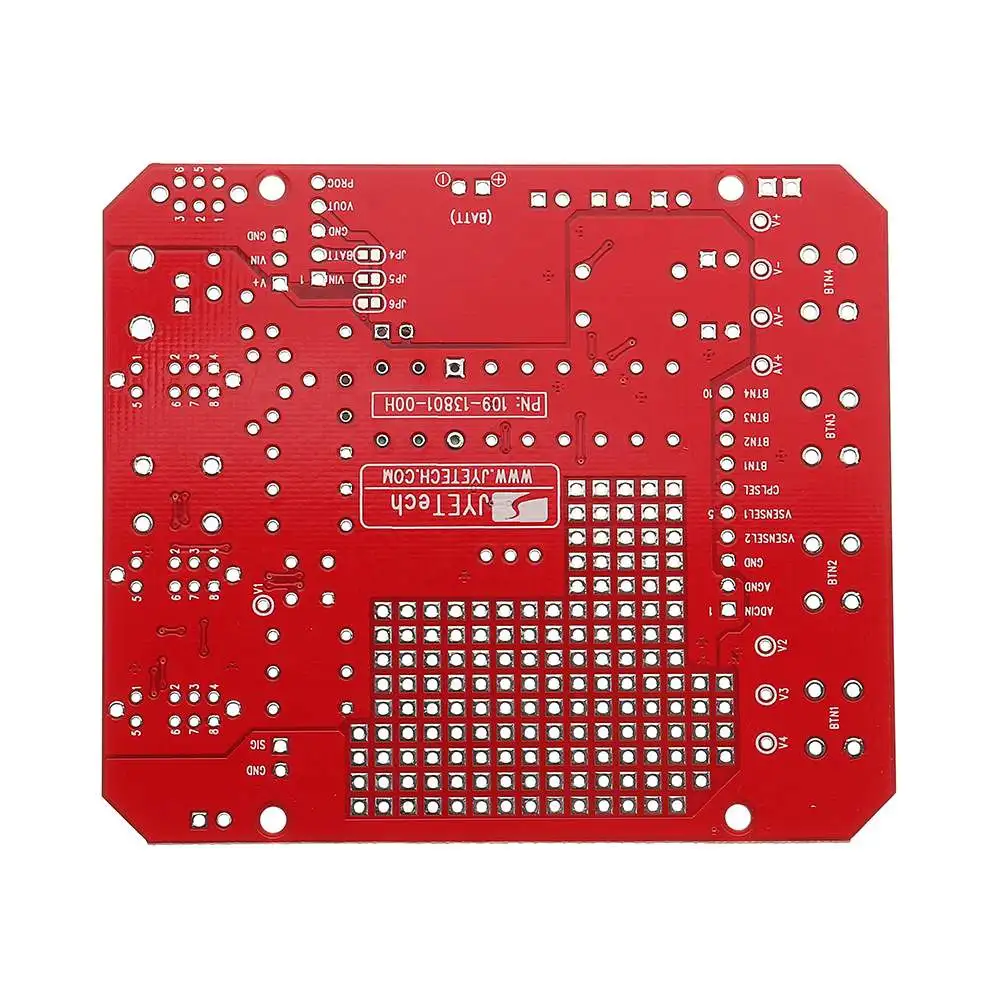

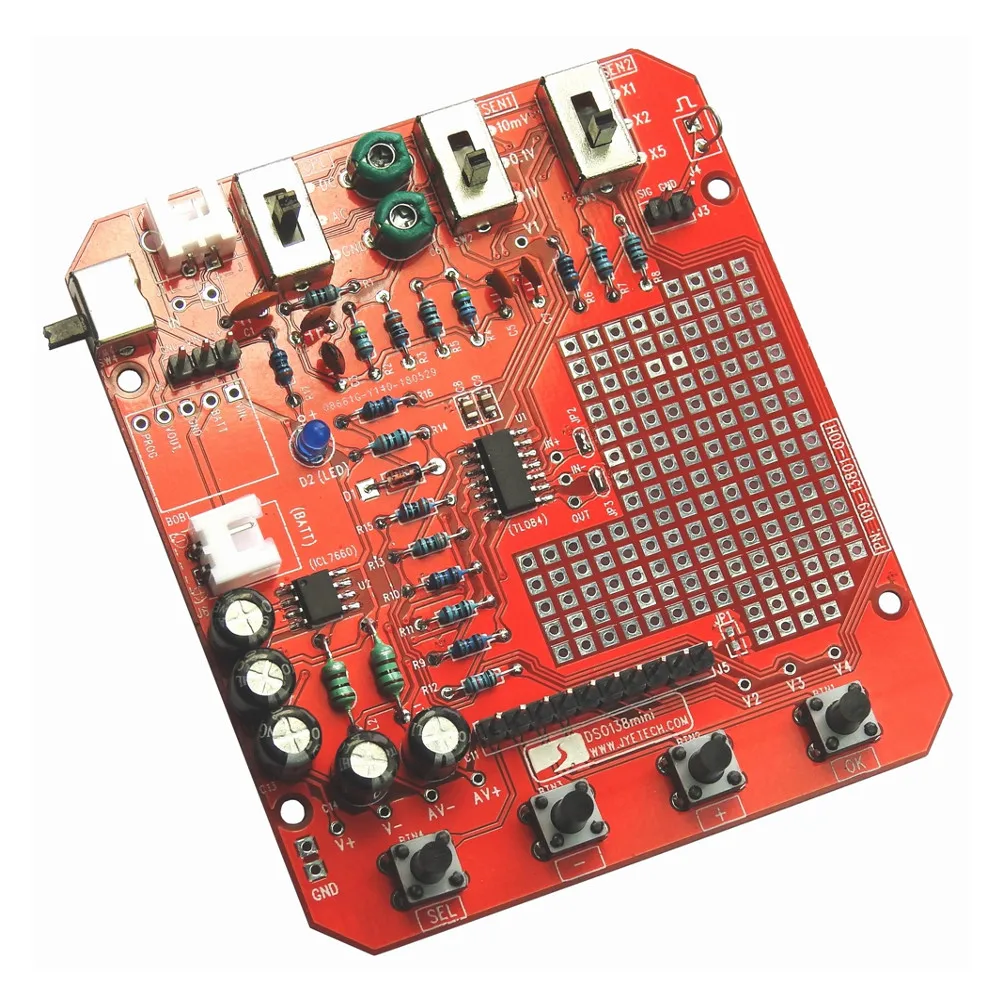

Питание от USB или аккумулятора. Это делает область более удобной для использования в качестве портативного устройства. Аналоговая плата новой версии (PN: 109-13801-00H, aka "H version") может вместить зарядное устройство JYE118 (см. Здесь), чтобы сделать устройство более практичным.
Внешний вход триггера. Этот вход может принимать TTL или LV TTL сигнал в качестве источника запуска.
Последовательный выход данных формы волны. Это означает, что данные могут быть сохранены и отображены ПК. Например, на этой фотографии изображен запечатанный один байт (0x35), отправленный из последовательного порта в 115200bps. Эта фотография показывает ту же форму сигнала, отображаемую на ПК с помощью Gnuplot.

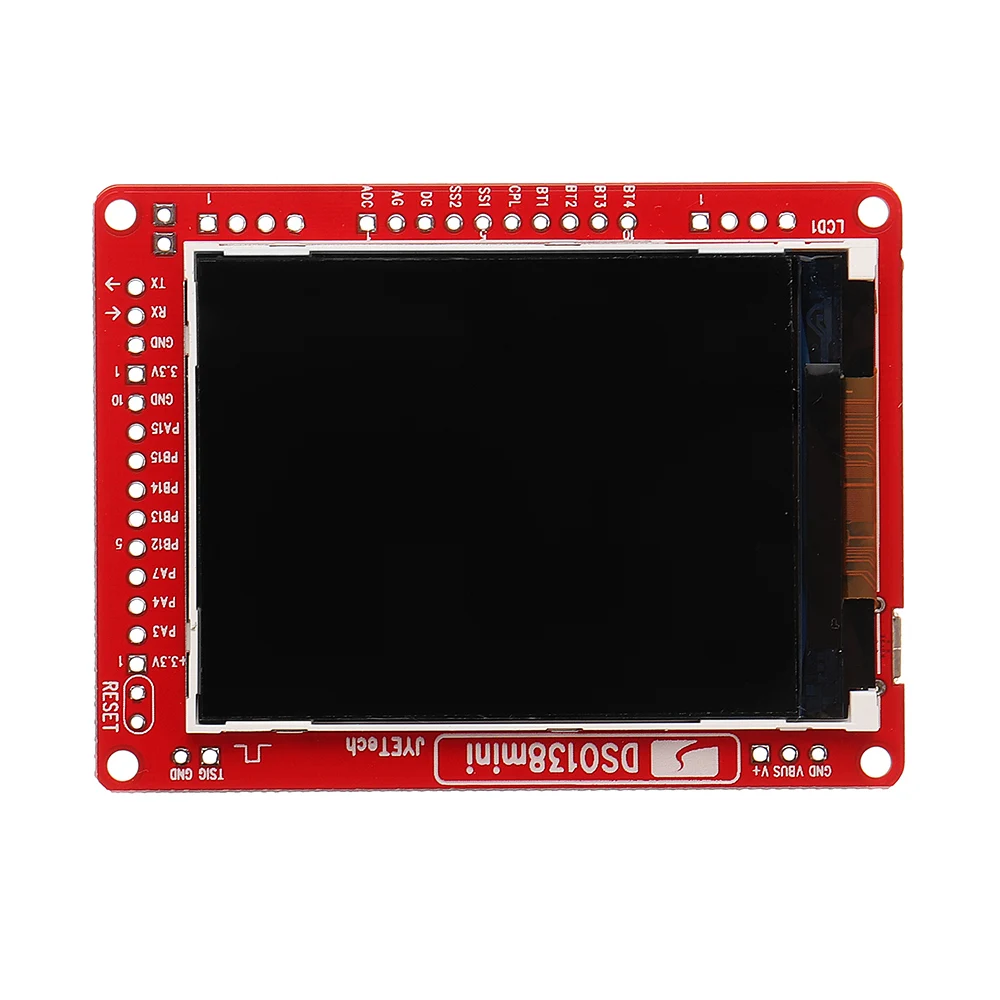

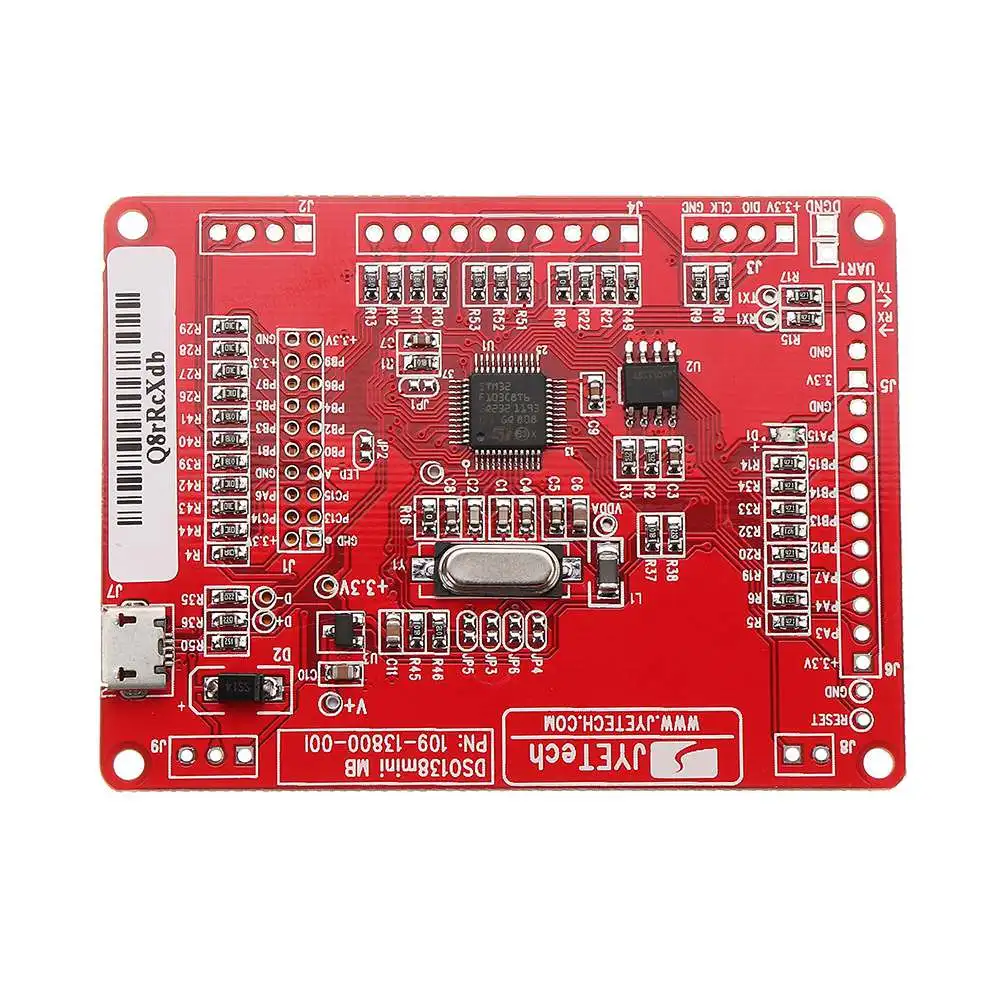

Общий контроллер. Основная плата может использоваться в качестве контрольной платы общего назначения с ЖК-дисплеем. Порты MCU были доставлены к краям платы для легкого подключения к целевой системе.
Есть несколько дополнительных частей, которые могут быть выбраны, чтобы сделать осциллограф еще более полным:

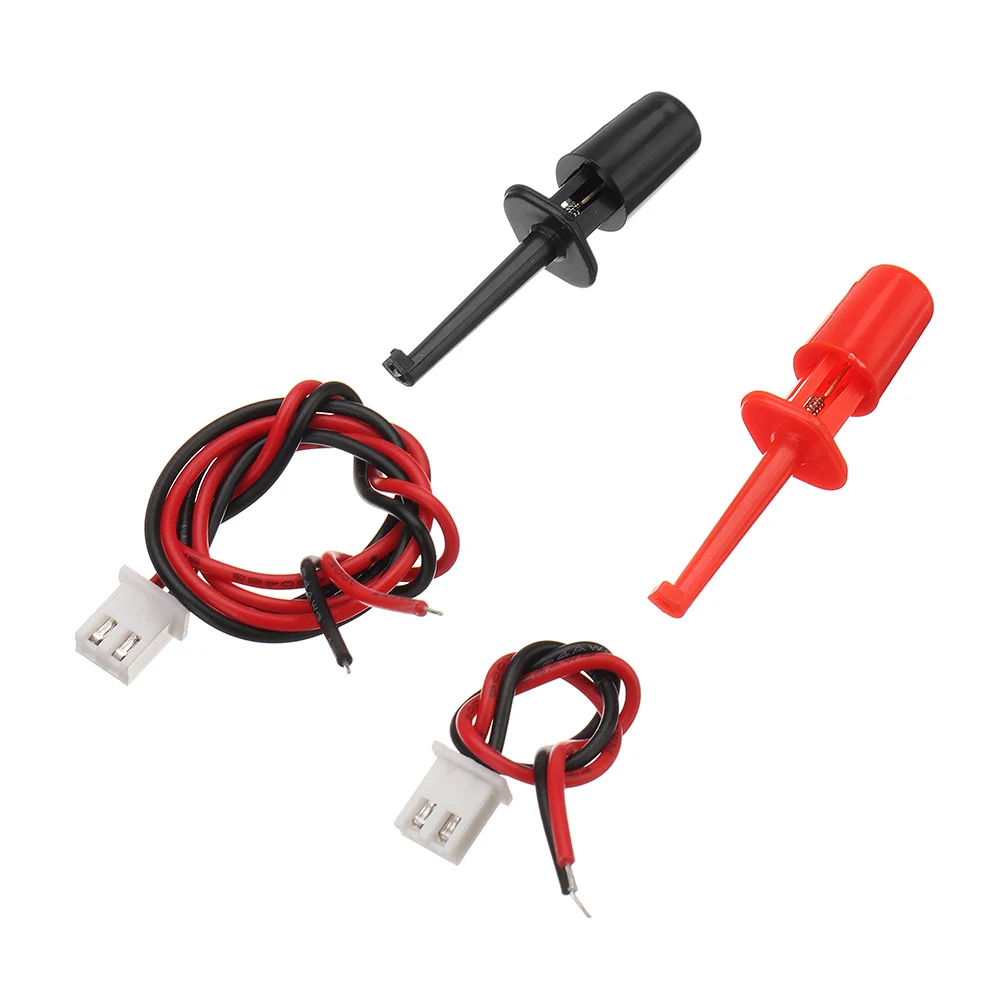

Разъем BNC. Набор поставляется с двумя штырьками для простых зондов крюка (смотрите руководство). Этот разъем заменяет двухштырьковый штыревой разъем и позволяет подключаться к стандартному профессиональному зонду BNC.
Стандартный BNC зонд.
Зарядное устройство для аккумулятора breakout board JYE118. >>>>>>>> ID продукта: 1337078
Акриловый корпус. Пожалуйста, смотрите фото ниже. Инструкции по сборке корпуса здесь. >>>>>>>> ID продукта: 1337077
Основные особенности DSO138mini:
Аналоговая полоса пропускания: 0 - 200 кГц
Частота дискретизации: 1Msps макс
Чувствительность: 10 мВ/див-5 В/Див
Ошибка чувствительности: < 5%
Вертикальное разрешение: 12 бит
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024 точек
Внешний триггер
Встроенный 1 кГц/3,3 V тестовый сигнал
Функция замороженного (удержания)
Форма сигнала сохранения/отзыва
Важные Примечания:
Блок питания не входит в комплект. Пользователь должен подготовить usb-кабель с разъемом типа micro-USB для запуска объема. Любой usb-порт с более высокой пропускной способностью 150 мА может использоваться в качестве источника питания для объема.
Предполагается, что пользователи имеют достаточные навыки пайки и навыки устранения проблем для сборки наборов DSO138mini. Это не гарантирует, что вы в конечном итоге с рабочим устройством. Но мы прилагаем все усилия, чтобы приблизиться к этой цели.
Документы о продукте и материалы: (нажмите, чтобы открыть)
Руководство пользователя (для аналоговой платы "F")
Руководство пользователя (для аналоговой платы "H") [Новый]
Схема материнской платы (версия H)
Схема материнской платы (версия I) [Новая]
Схема аналоговой платы (Версия F)
Схема аналоговой платы (версия H) [Новая]
Руководство по диагностике
Как протестировать DSO138mini
DSO138mini: Как обновить прошивку
DSO138mini руководство по сборке корпуса
| Технические характеристики | |
| Количество каналов | 1 |
| Аналоговая полоса пропускания | 0 - 200 кГц |
| Чувствительность | 10 мВ/див-5 В/Див |
| Ошибка чувствительности | <5% |
| Разрешение | 12 бит |
| Входное сопротивление | 1 м ом |
| Максимальное входное напряжение | 50Vpk |
| Муфта | DC, AC, GND |
| Максимальная частота выборки в реальном времени | 1Msps |
| Часовая база | 10us/Div - 500s/Div |
| Длина записи | 1024 |
| Режимы запуска | Авто, нормальный, одиночный |
| Типы триггеров | Поднимающийся/падающий край |
| Положение триггера | 1/2 фиксированного размера буфера |
| Дисплей | 2,4-дюймовый цветной TFT ЖК-дисплей с 320x240 Разрешение |
| Источник питания | 3,5 V - 6 В постоянного тока |
| Ток подачи | 120mA @ 5V |
| Размеры | 85 мм x 75 мм x 15 мм |
| Вес | 50 г (не включая кабели) |

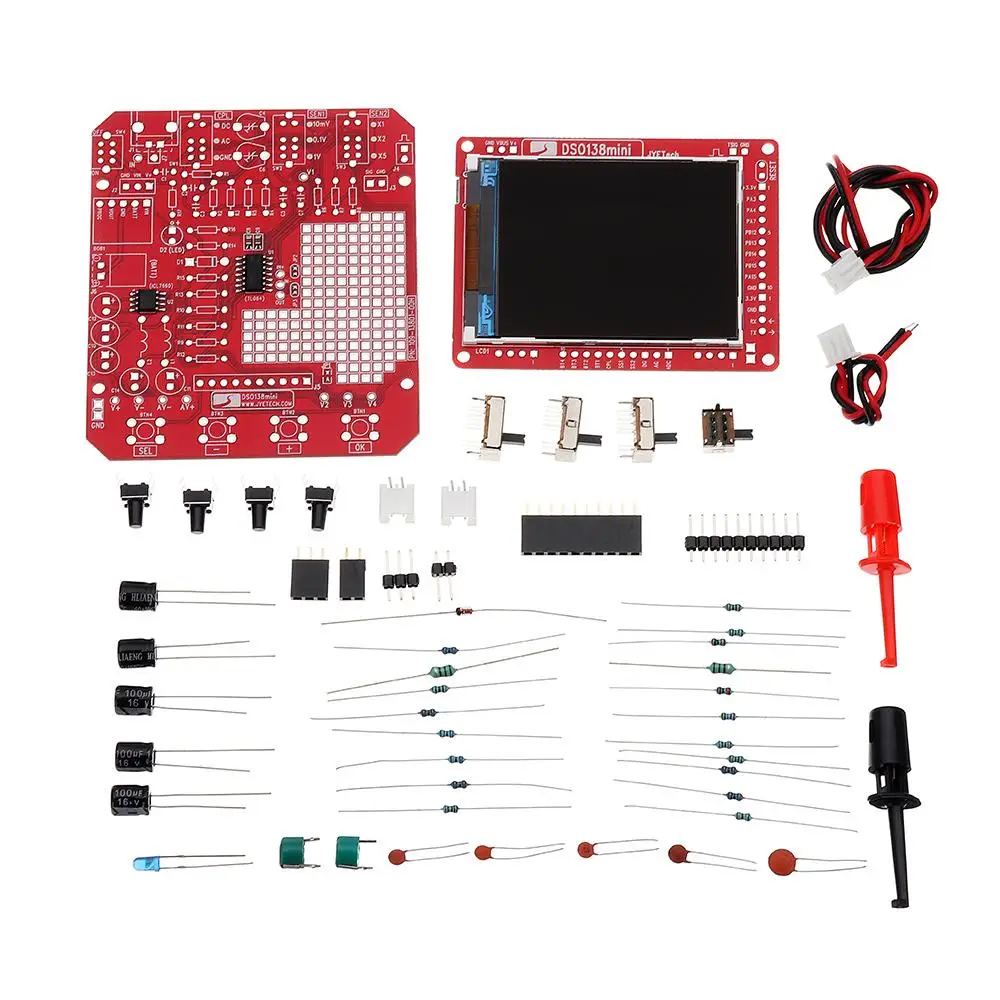

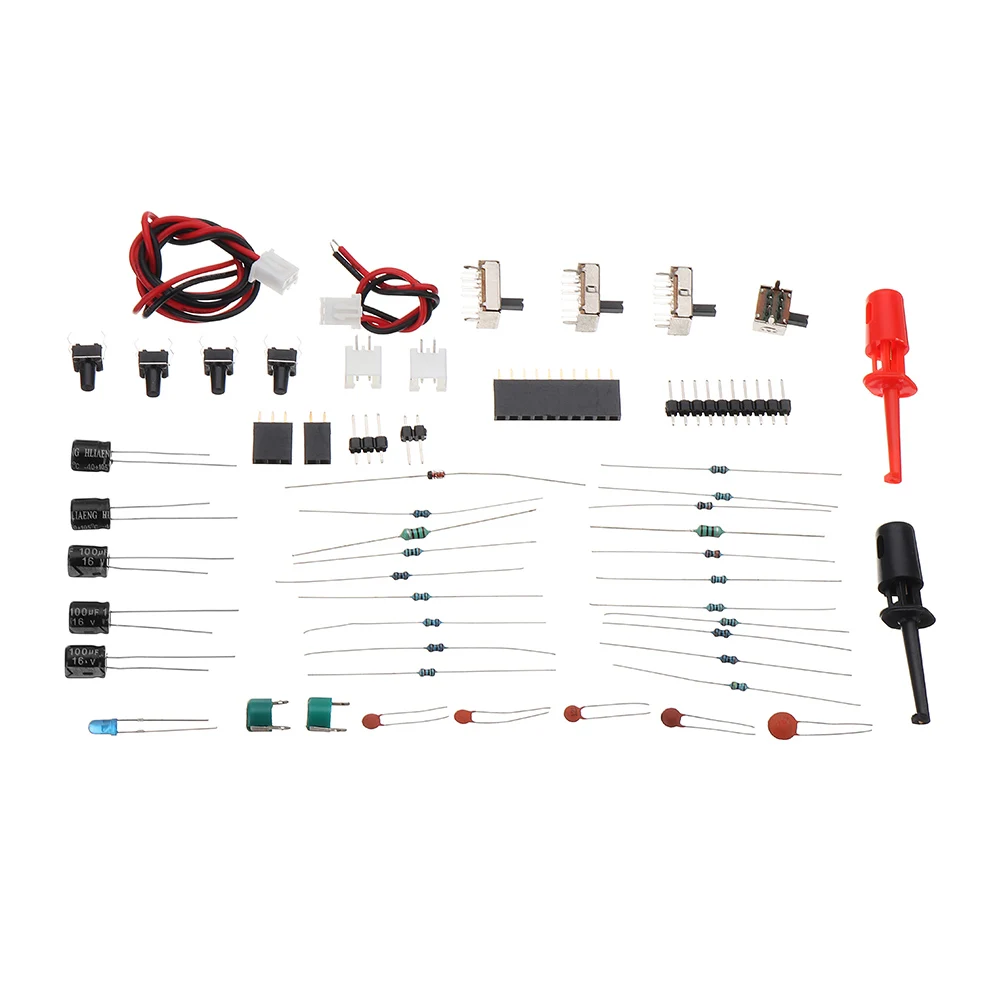

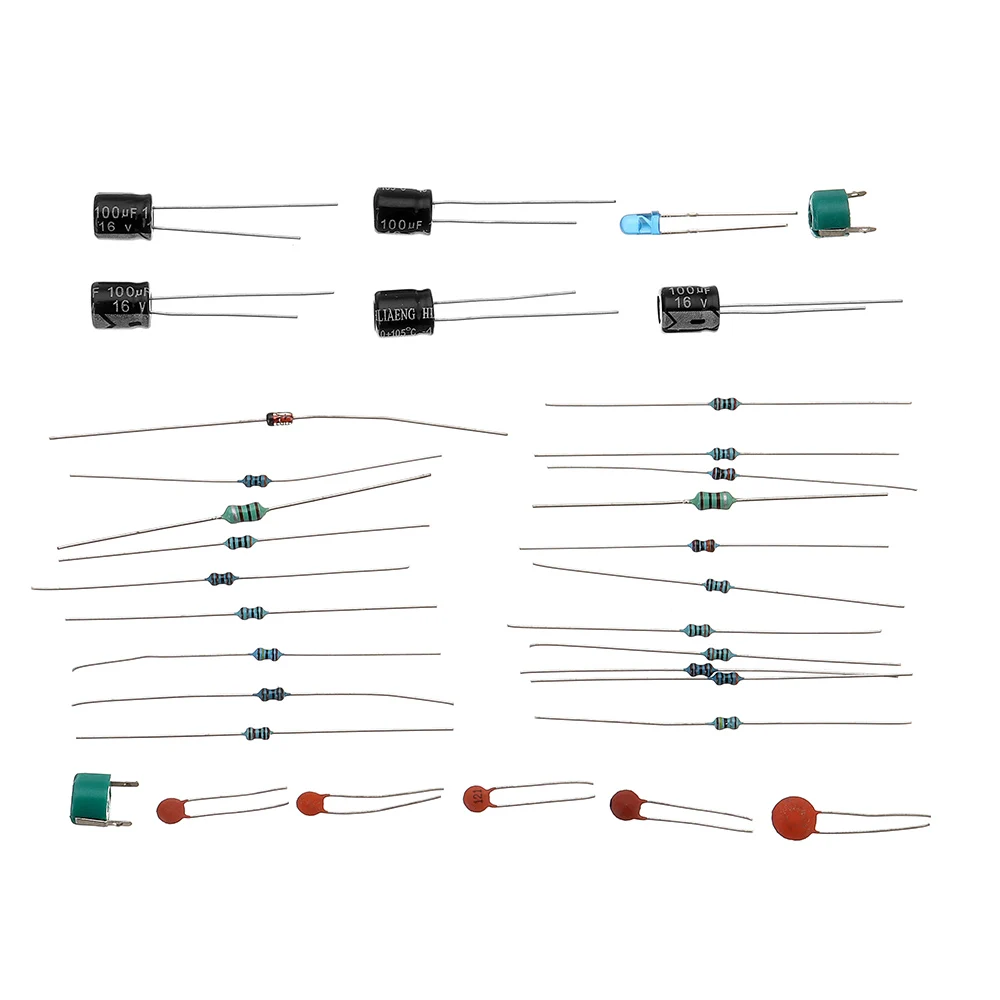

Посылка включает в себя:
1 x осциллограф "сделай сам" набор
