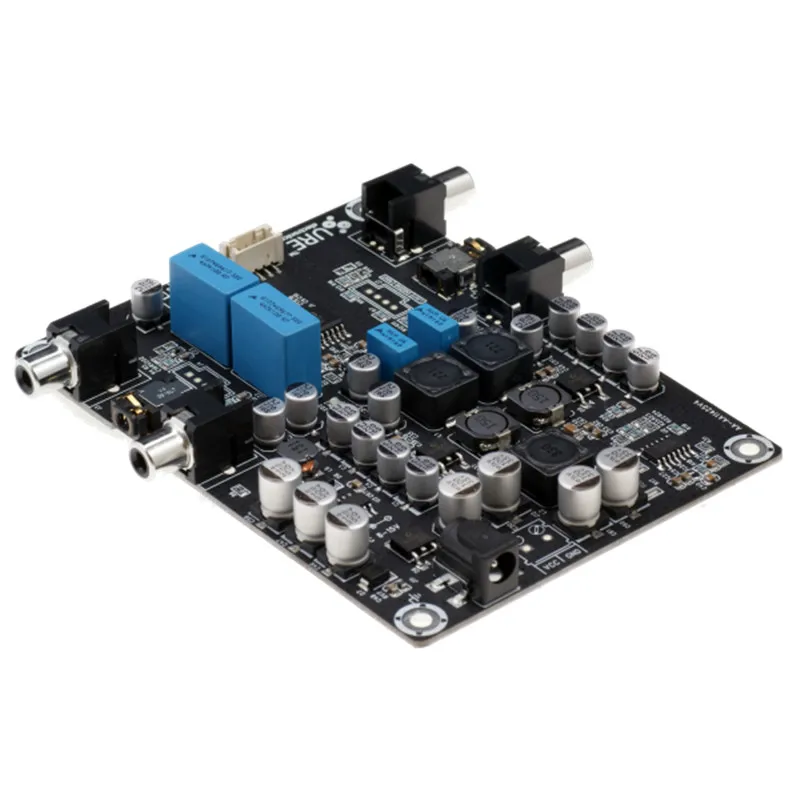

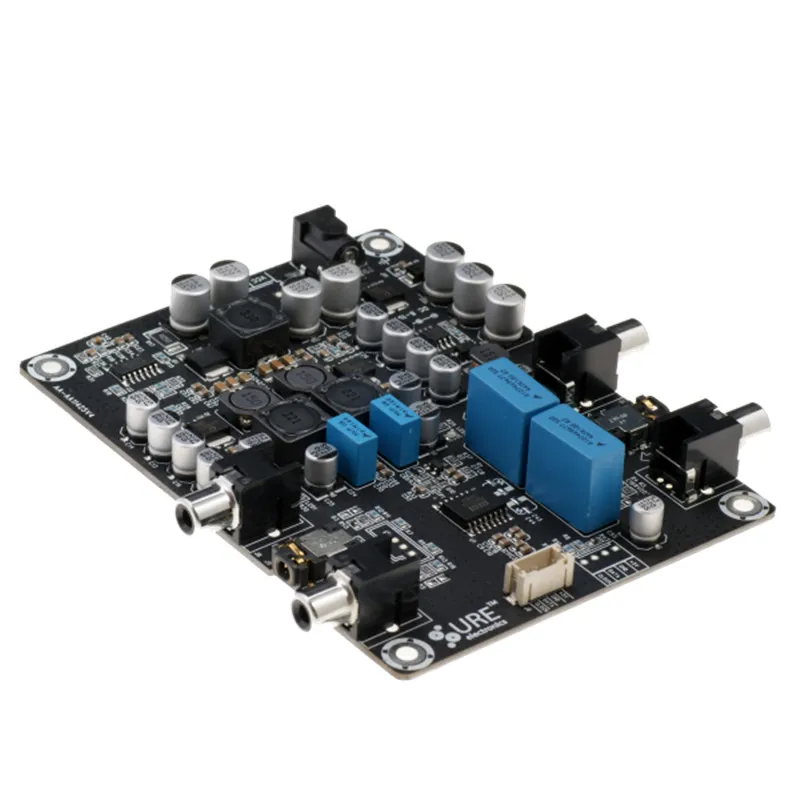

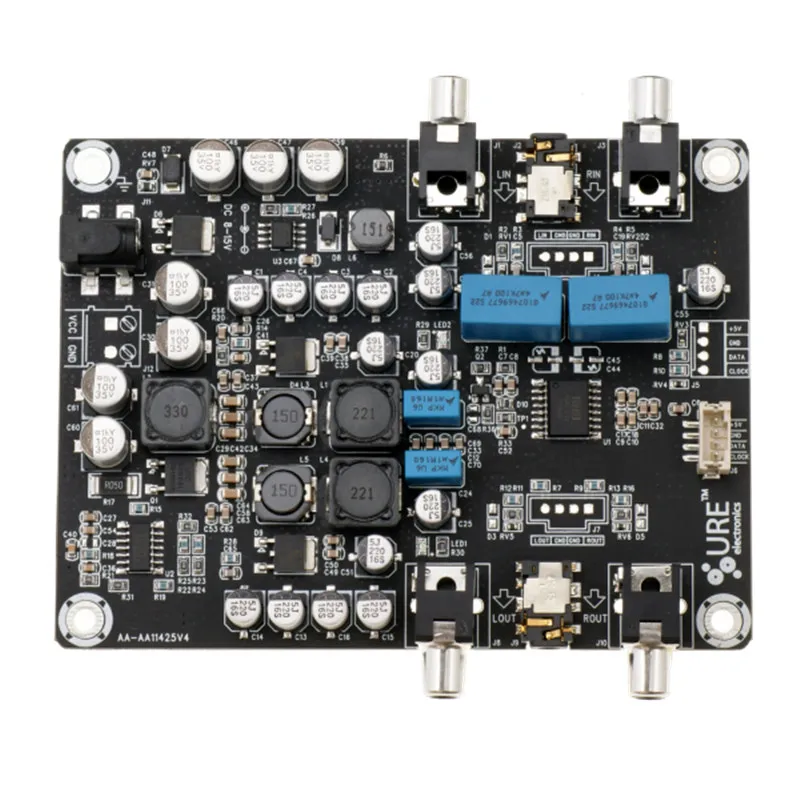

Цифровое управление led стерео электронный аудио регулятор громкости плата VC05 - PGA2311

Особенности:

• Размеры:
  Объем Управление доска: 4,8x3,6 дюйм (ов)
  Плата декодирования: 2x1,5x1,7 дюйм (ов)

• Широкий диапазон управления: от-95,5дб до 10дБ

• Точность: 1.5 дБ/шаг

• Выходное напряжение шума: 8,8 мкВ

• THD + N: 0.0006%

• Отношение сигнал/шум: 108dB

• Односторонний аудио сигнал вход и выход

• Светодиодный индикатор состояния

• Гибкое соединение и простая установка

Преимущества:

Высокое качество звука

Каждая плата тщательно разработана нашими квалифицированными инженерами и хорошо настроена на несколько версий перед выпуском, и они могут предложить почти лучшую производительность оригинального чипа. Легко интегрированный, RCA Интерфейс и 3,5 мм jack были предоставлены вместе, 4pin PH или PX стиль аудиоинтерфейс для внутреннего соединения тоже стандартная конфигурация, для применения в OEM, мы предоставляем богатые кабельные решения для сокращения времени сборки клиента.

Одиночный (ассиметричный) источник питания

Все продукты контроля громкости электроники используют единый источник питания для уменьшения сложности системы. Все силовые рельсы, необходимые для этих досок, генерируются на борту.

Простой для интеграции

Эта серия продуктов построена 5 цифровыми электрическими контрольными досками громкости, и каждый из них имеет особый характер. Модуль управления громкостью на основе M62429 (VC01) может быть принят в множество досок звукового усилителя электроники с двойным провал линии, такие как интерфейс. Плата управления объемом на основе M62429 (VC02) обеспечивает лучшую цену и только стоимость $7,99. Он может обеспечить производительность начального уровня. Плата контроля громкости PT2259 (VC03) обеспечивает более высокий уровень SNR по сравнению с решением M62429, SNR был увеличен с 93 дБ до 100 дБ. В NJM1109 раствор имеет почти так же, как и в M62429, и она имеет интегрированный усилитель для наушников, встроенный 3,5 мм порт может управлять груз по операциям всего 16ohm.(Порт RCA имеет резистор с 1k Ом в серии.) Решение PGA2311 получило лучшую производительность, оно имеет SNR до 108dB в реальной среде, бортовой DC/DC обеспечивает симметричный источник питания и Пульсация была чрезвычайно низкой благодаря специальной конструкции уверенной электроники. Он не может управлять наушниками, но имеет низкое выходное сопротивление, выходное сопротивление было таким же низким, как 1k Ом. Прибыль была ограничена 10 дБ, чтобы избежать повреждения оборудования клиента в NJM1109 и PGA2311 доски, это около 3 в/в усиления напряжения и достаточно для большинства мобильных устройств для вывода 2 В RMS через эти 2 платы. Коэффициент усиления был скорректирован до 1 дБ или 1,5 дБ вместо того, что предоставляет основной чип. OEM клиенты могут запросить корректировку коэффициента усиления и максимального усиления и минимального усиления, но это не предоставляется розничным клиентам.

Драйвер наушников (опционально)

Продукт NJM1109 также может управлять наушниками напрямую. Максимальная выходная мощность 2x440 МВт. Одна из веток специального продукта-плата контроля громкости на базе NJM2777, а также усилитель для наушников для тех клиентов, которым нужны аналоговые решения потенциометра, эта плата имеет внешний интерфейс потенциометра. В комплекте предусмотрена плата потенциометра, и если клиенту нужна специальная конфигурация потенциометра, просто отправьте электронное письмо на адрес support@sure-electronics.com, чтобы получить помощь. Есть 2 продукта в ветке продукта, начиная с $4,99 без усилителя наушников fucntion, и полнофункциональная версия составляет $24,9.

Сборка для ваших приложений

С полностью поворотным кодером, настройка громкости может храниться в микроконтроллере. И выцветание, функция выцветания по умолчанию. Соединительный кабель может быть любой длины от 1 до 6 футов, длина кабеля по умолчанию 8 дюймов. Решение потенциометра также предусмотрено для киосков приложений, клиент может выбрать между поворотным кодером решений и потенциометром решений. Эти платы регулировки громкости начинаются только с $4,99 и обеспечивают очень высокую гибкость, за исключением конфигурации модуля, все платы регулировки громкости могут работать с наиболее уверенным электронным усилителем (досками), И они также могут работать с большинством усилителей других брендов. Мы также предоставляем инфракрасные пульты дистанционного управления, и он также был интегрирован с потенциометром или поворотным кодером s, и это просто бесшовное обновление до платы управления поворотным кодером или дочки потенциометра, эта плата предоставляется только OEM клиентам, для OEM запросов, пожалуйста, отправьте электронное письмо на support@sure-electronics.com. Конечно, электроника обеспечивает полное решение с DSP, усилителем и силовыми решениями, свяжитесь с нами или нашими авторизованными дистрибьюторами для получения дополнительной информации. У нас есть широкий спектр решений в военных, промышленных и медицинских усилителях.

5 лет, чтобы обеспечить длительный срок службы

Конечно, электроника гарантирует, что ни один продукт не будет остановлен в течение 5 лет. Продукты Bluetooth-это то, что всегда получает короткий срок производства, но, конечно, электроника всегда подписывает долгосрочный контракт со своими поставщиками и гарантирует срок службы продукта 5 лет, даже если у нас действительно возникнут какие-либо проблемы, мы предоставим нашим клиентам полностью пин-код, винт для винта, совместимое с решением.

Zero запас для клиентов

Чтобы удовлетворить требования наших клиентов в производстве как раз в срок, политика нулевого запаса, убедитесь, что Electroincs всегда предоставляет достаточно запасов, для большинства аудио продуктов, конечно, электроника всегда держит более 1000 шт., И для лучших продавцов мы храним более 3000 штук, Это означает, что Electroncis сохраняет около 100k шт печатных плат в наличии в любое время, это правда, в нашем нанкинском складе, у нас есть более 80 куб. М готовой продукции, И более 100 куб. М для полуфабрикатов, они превращаются в очень быстрые циклы. Мы можем отправить более 98% требований к нашему стандартному продукту-это потрясающе, верно?

Технические характеристики:

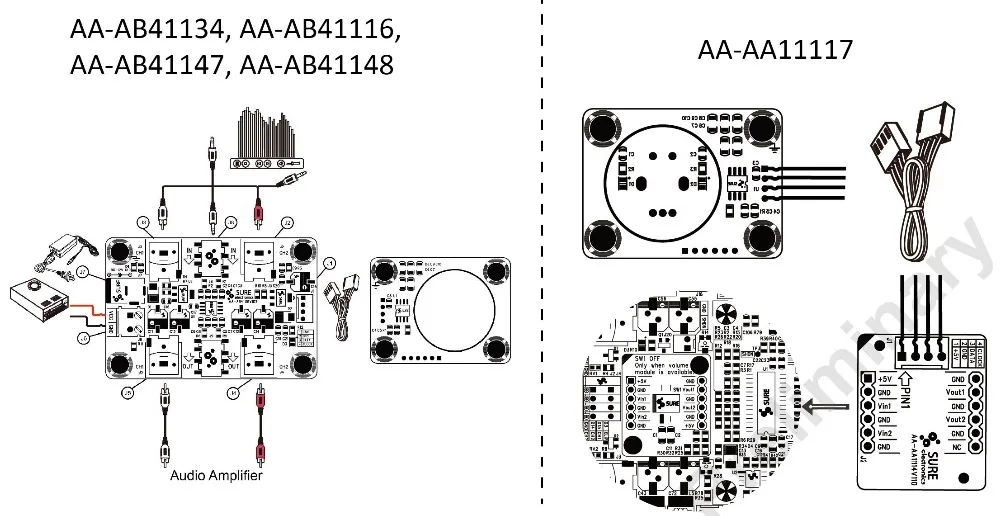

Подключение:

Рекомендуемый Адаптер питания:

Адаптер питания Huntkey HKA02412020-8D 12V 2A 24W AC/DC

Посылка включает в себя:

Цифровое управление led стерео электронный аудио регулятор громкости VC05 x 1
