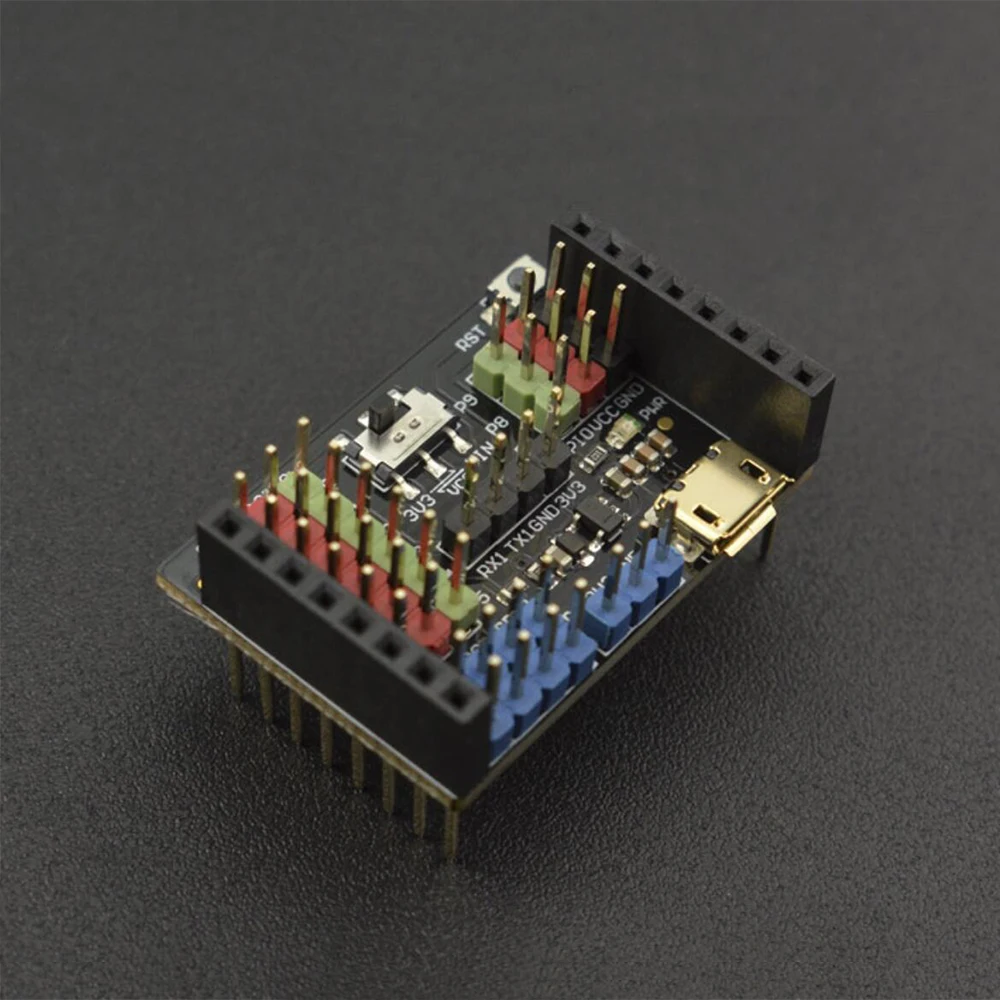

Плата расширения DFRobot I/O для OpenMV Cam H7 или Plus с цифровыми аналоговыми

Плата расширения DFRobot I/O для OpenMV Cam H7 или Plus с цифровыми аналоговыми

Расширительный щит DFRobot I/O для OpenMV Cam H7 или H7 Plus с цифровыми/аналоговыми/последовательными/I2C портами, совместимыми с датчиками и модулями гравитационной серии

Введение

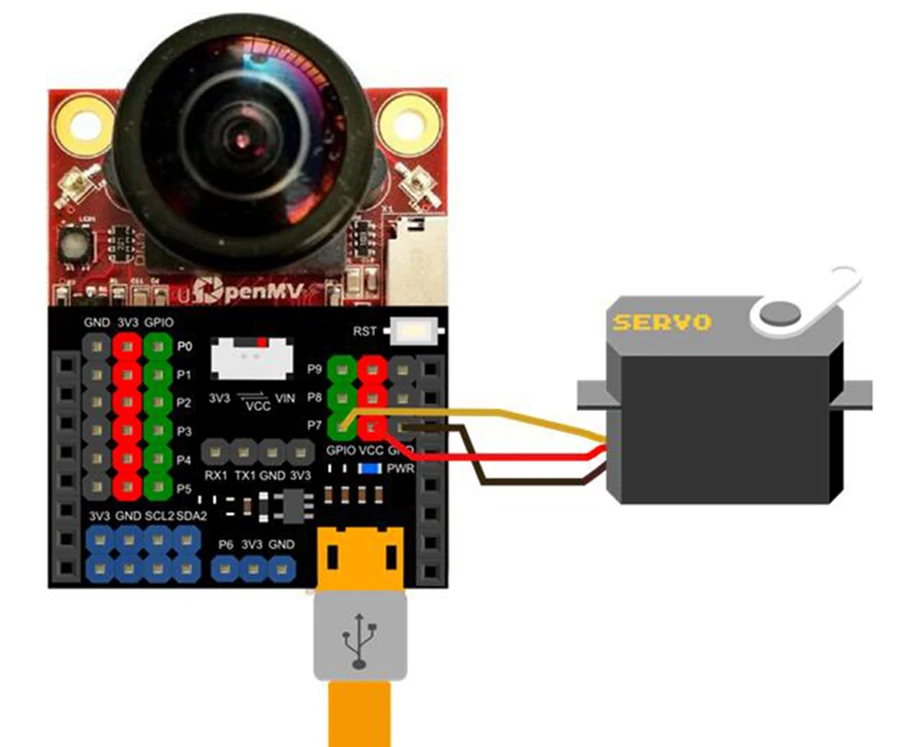

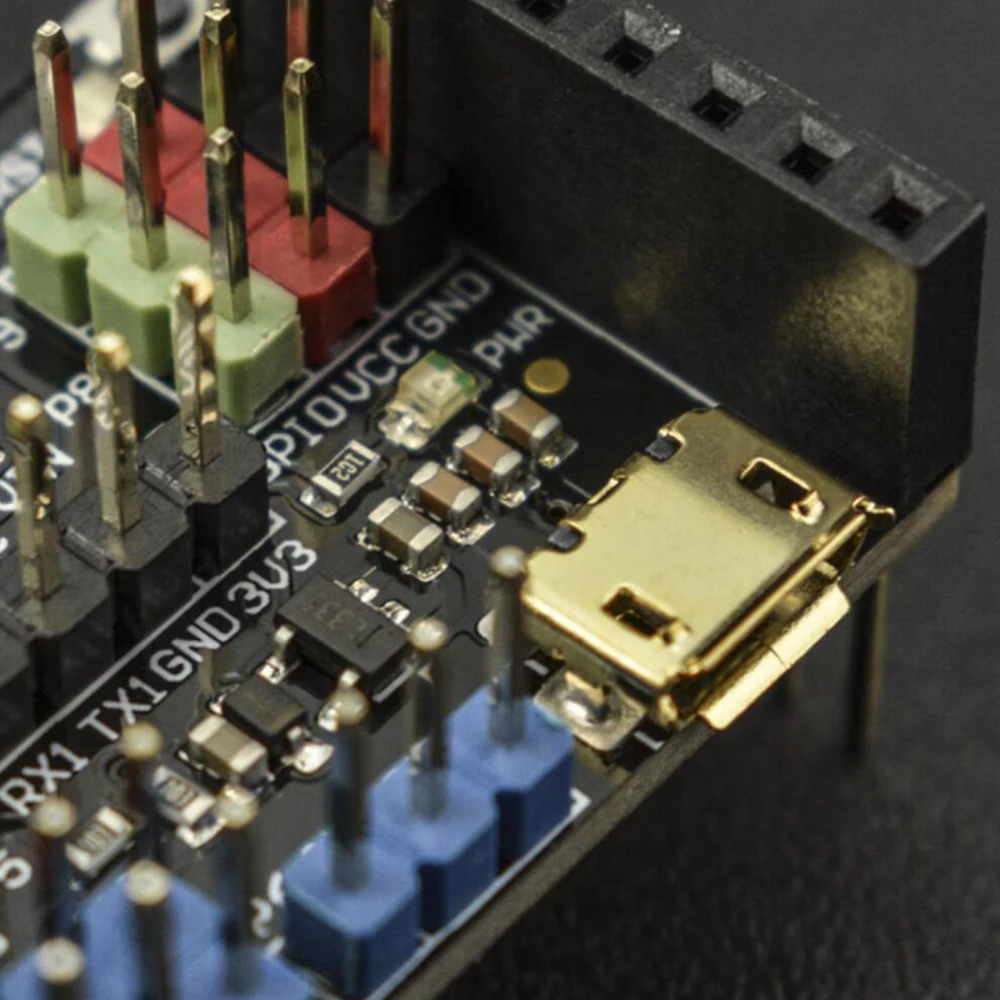

Гравитация: расширительный щит I/O для OpenMV Cam H7 и H7 Plus-это расширительный щит, специально разработанный для OpenMV Cam H7 и OpenMV Cam H7 Plus. Он совместим с различными датчиками и электронными модулями гравитационной серии, подключи и работай, пайки не требуются. Это не только помогает вам избежать сложных проводов, сварки и других операций, но также помогает быстро завершить проводку и начать работу с датчиками или электронными модулями, чтобы быстрее создавать прототипы. Эта плата расширения оснащен 5В USB внешнего источника питания порт и 3,3 V/VIN, выключатель питания, из-за чего расширение щит, а также создавать высокий ток компонентов, таких как двигатели и сервоприводы. Есть 9 наборов цифровых портов, 1 набор аналоговых портов, 1 набор последовательных портов и 2 набора I2C портов на расширительном экране. Дополнительные, имеется встроенный 3,3 V LDO, который соответствует Потребляемая мощность в несколько модулей в одно и то же время. Внимание: Usb-порт расширительного щита используется только для источника питания, поэтому он не может использоваться для программирования или отладки. Постоянный ток порта USB рекомендуется контролировать в пределах 1 А. При установке расширительного щита на материнскую плату OpenMV, пожалуйста, обратите внимание на направление. Usb-порт расширительного щита должен быть на той же стороне, что и usb-порт материнской платы OpenMV. Потому что OpenMV материнская плата работает при температуре не выше 3,3 V, ограниченное по напряжению, она не поддерживает 5V аналоговых входных сигналов. Все сигнальные контакты 0 ~ 3,3 В. Если вам нужно управлять компонентами высокого тока, такими как сервоприводы и двигатели, подключите их к портам P7 ~ P9, затем подключите внешний источник питания и поверните выключатель питания на сторону VIN. В противном случае материнская плата OpenMV может быть повреждена из-за высокого тока. Блок питания порта P7,P8,P9 может быть выбран 3,3 В или VIN переключателем питания. В источника питания напряжение остальные все порты 3,3 V.

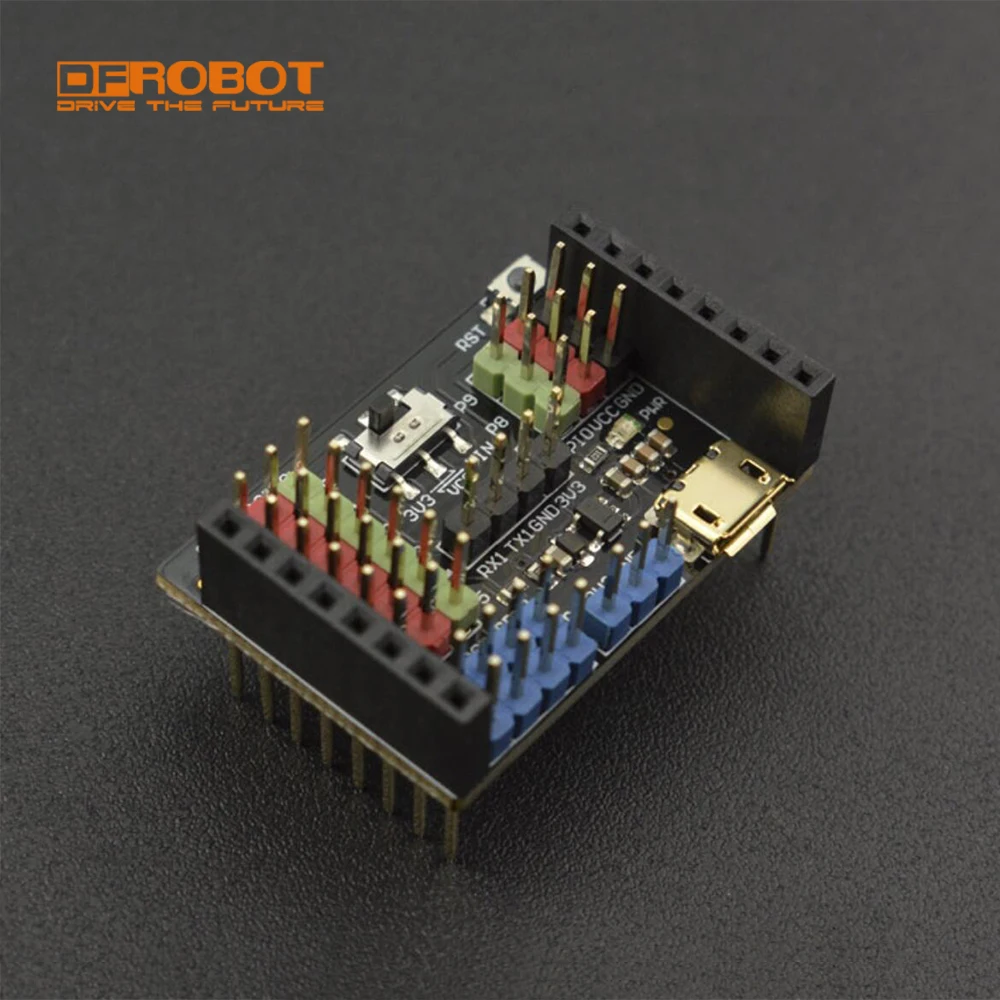

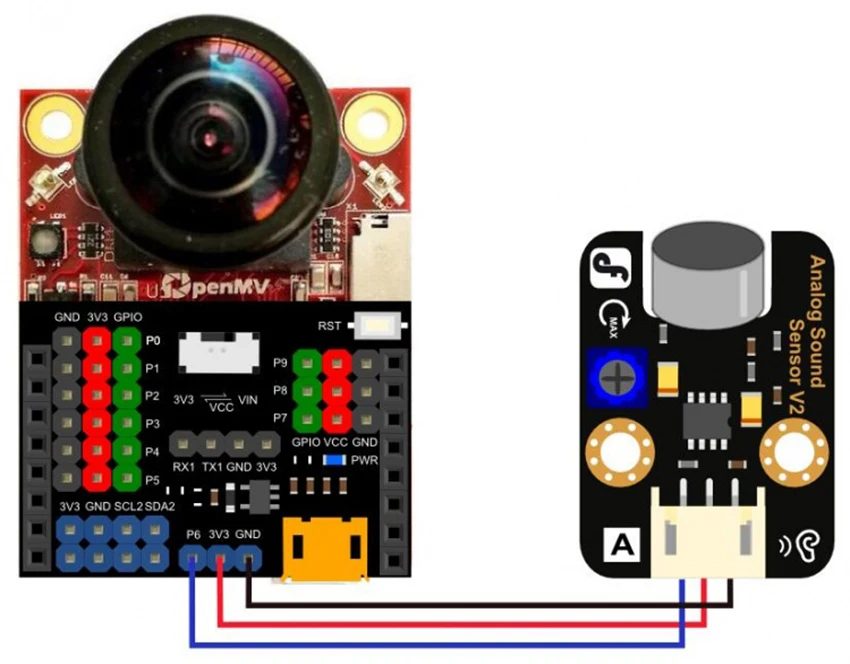

Фотографии

Особенности

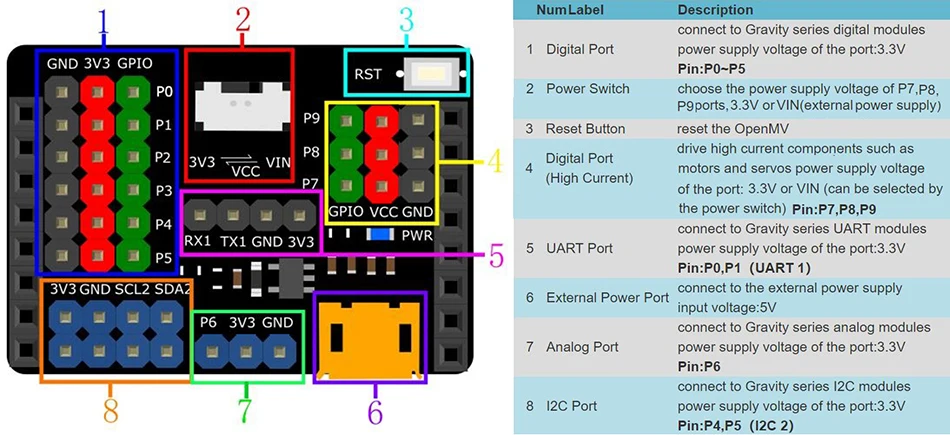

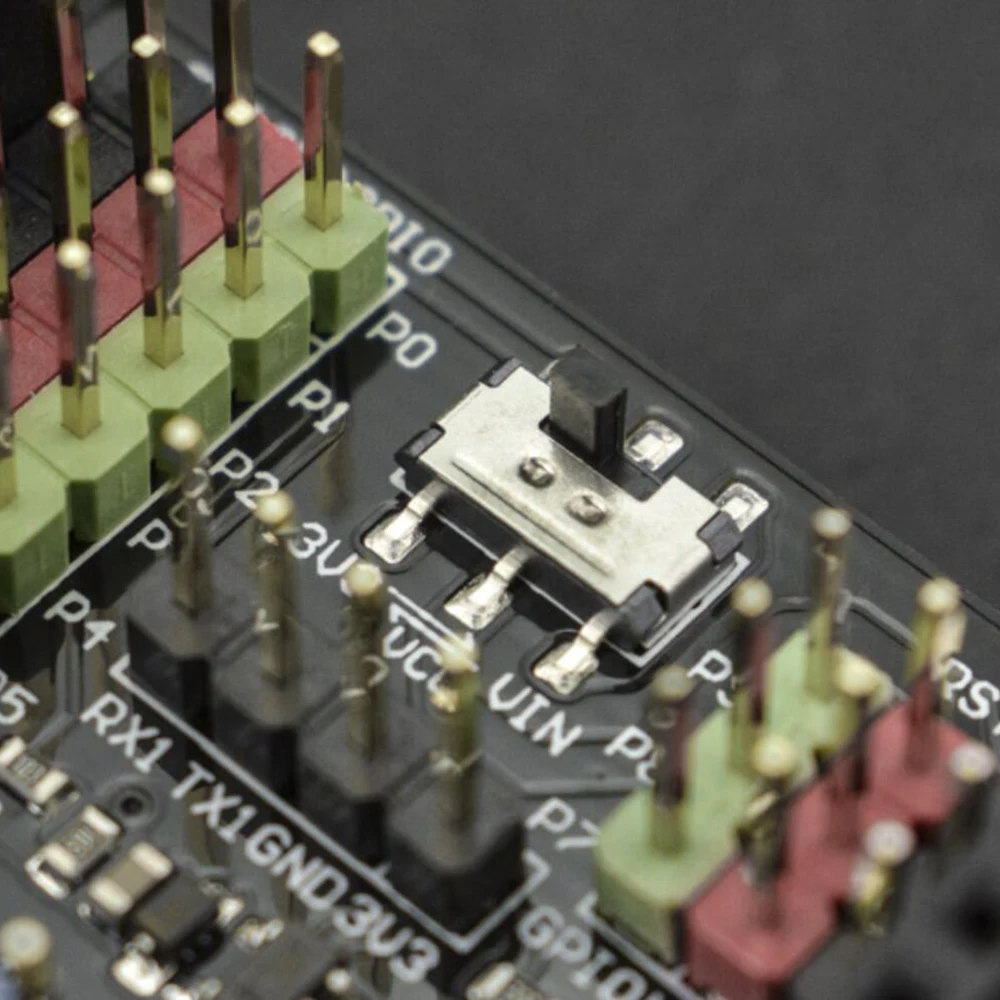

Встроенный 5 в Внешний порт питания и 3,3 В/Вин выключатель питания, что делает расширительный щит способным управлять компонентами высокого тока, такими как двигатели и сервоприводы Цветной гравитационный соединитель, совместимый с различными датчиками или модулями гравитационной серии, подключи и работай, пайка не требуется 9 комплектов цифровых портов, 1 набор аналоговых портов, 1 набор последовательных портов, 2 комплекта I2C портов

Спецификация

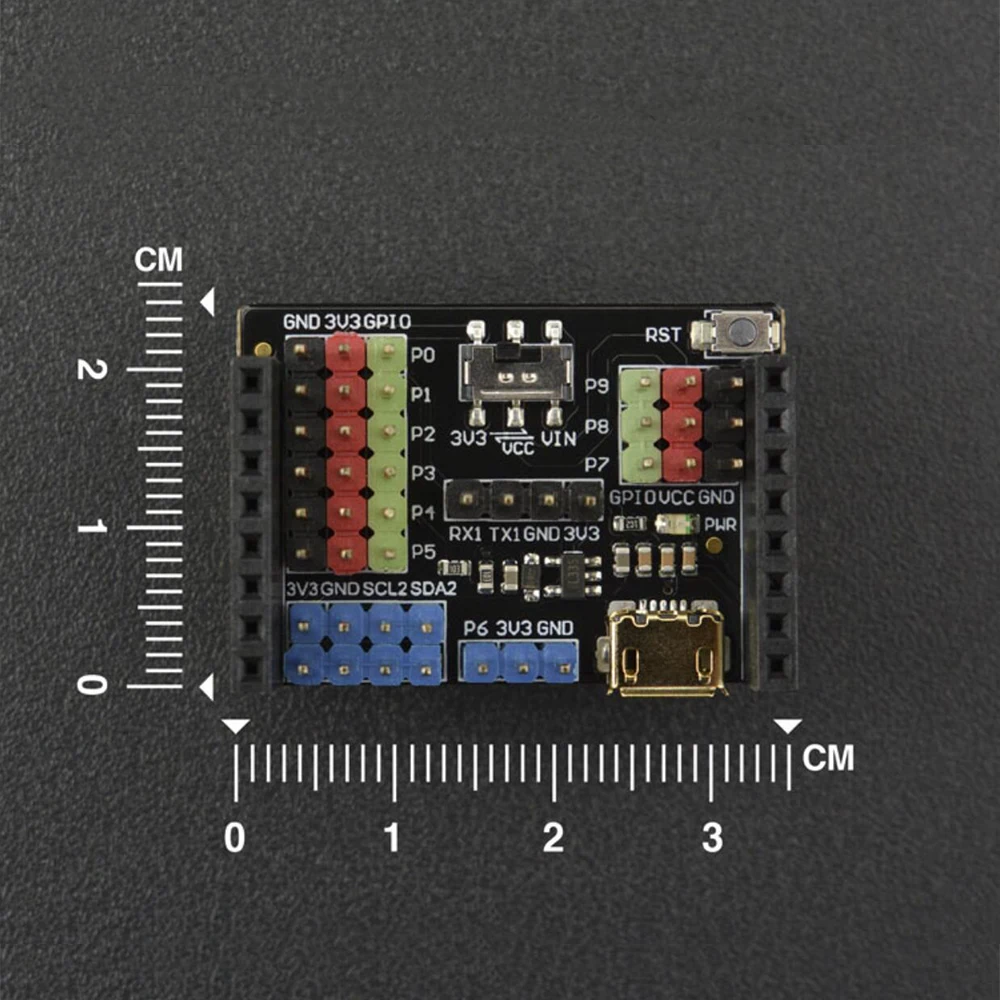

Внешний Питание Напряжение (SMS, телефонный звонок, электронная почта, на борту USB порт): 5,0 ± 0,1 V Внешний входной ток питания (бортовой порт USB): <1A Разъем: стандартный разъем гравитационной серии Порт s: 9 комплектов цифрового порта s, 1 набор аналогового порта, 1 комплект последовательного порта, 2 комплекта I2C порта s Интерфейс уровня сигнала: высокий уровень 3,3 V, низкий уровень с напряжением 0 В Диапазон аналогового ввода: 0 ~ 3,3 В Бортовой LDO Выходное напряжение: 3,3 V Бортовой выходной ток LDO: <500 мА Размер платы: 35,6 мм * 24,8 мм

Документы

Вики продукта:/Wechat Больше документов:/Wechat

Список доставки

Гравитация: расширительный щит I/O для OpenMV Cam x1
