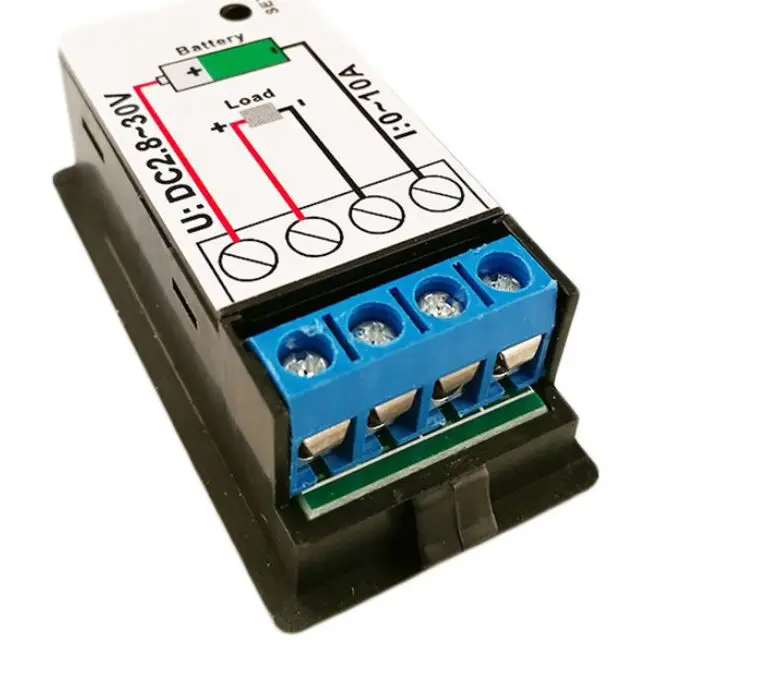

PEACEFAIR 18650 18350 26650 цифровой тестер литиевой батареи Напряжение Ток электрическое

PEACEFAIR 18650 18350 26650 цифровой тестер литиевой батареи Напряжение Ток электрическое

1. Производство

Тип

PZEM-005

Этот тестер в основном используется для отображения напряжения батареи, уровня заряда батареи, тока нагрузки и сопротивления нагрузки.

Примечание: сопротивление разряда не включено в упаковочный лист. Покупатель должен убедиться в этом самостоятельно.

2. Описание функции

2,1 измерение напряжения батареи

Диапазон измерения: 2,8 ~ 26,0 в.

Разрешение: 0,1 В.

Точность измерения: 2%.

2,2 Измерение уровня заряда батареи

2.2.1 уровень заряда батареи отображается через сетку уровня заряда батареи на

ЖК-экран имеет в общей сложности пять уровней. Уровень заряда батареи

Отличается от напряжения батареи.

2.2.2 на полном уровне он отображает 5 сеток, на 4/5 уровне он отображает 4 сетки, на 3/5 уровне он отображает 3 сетки, на 2/5 уровне он отображает 2 сетки, на уровне 1/5 он отображает 1 сетку, когда приходит напряжение отключения батареи, он будет отображать формат 0 (только дисплей батарейного отсека).

2.2.3 напряжение, которое измеряется при включении питания, устанавливается на полный уровень заряда батареи, а напряжение отключения батареи устанавливается на нулевой уровень.

2.2.4 может быть установлено напряжение отключения батареи, диапазон 2,8 ~ 26,0 в, но не более, чем полномасштабное напряжение.

2.2.5 может быть установлено полномасштабное напряжение аккумулятора, диапазон 2,8 В ~ 30,0 в, но не меньше, чем напряжение отключения.

2,3 Измерение тока нагрузки

Диапазон измерения: 0,1-10.0A

Разрешение: 0.1A

Измерение: 2%

2,4 измерение сопротивления нагрузки

Диапазон измерения: 0-999Ω, дисплей «oL», когда он больше 999Ω

Разрешение: когда сопротивление меньше 10 Ом, разрешение составляет 0,01 Ом, когда сопротивление больше или равно 10 Ом, но менее 100 Ом, разрешение составляет 0,1 Ом, когда сопротивление больше или равно 100ом, но меньше 1000ом, разрешение составляет 1Ω.

Измерение: 2%

2,5 Управление Подсветкой

Подсветка по умолчанию выключает состояние при включении, и вы можете управлять подсветкой, включенной или выключенной клавишей

3. Инструкция по выбору

Отключение напряжения батареи и полномасштабные настройки напряжения

Шаг 1: удерживайте кнопку в течение 3 секунд, чтобы ввести напряжение отключения батареи и полномасштабное состояние настройки напряжения;

Шаг 2: после входа в состояние, область напряжения Отображает текущее напряжение отключения батареи мерцающее, И используйте символ нулевого уровня заряда батареи, чтобы указать, что это состояние отключения напряжения (как показано на рис. 3,1); Затем вы можете нажать кнопку, чтобы сделать добавление одной регулировки, и долго нажмите кнопку, чтобы сделать быстрое добавление одной регулировки;

Шаг 3: когда кнопка не работает более трех секунд, она автоматически входит в полномасштабное состояние настройки напряжения;

Шаг 4: после входа в это состояние область напряжения Отображает текущее полное напряжение заряда батареи мерцающее, И используйте символ полного уровня заряда батареи, чтобы указать, что это полномасштабное состояние настроек напряжения (как показано на рис. 3,2); Метод настройки такой же, как и напряжение отключения;

Шаг 5: если кнопки не будут выбраны более трех секунд, это автоматически сохранит, если после сохранения не будет ошибки, то он автоматически прекратится, если значение неправильное или неправильно сохранено, будет отображаться Err SAu 1 секунду и выход.

4. Другие Примечания

Литиевая батарея работает через LDO, напряжение источника питания должно превышать 2,8 В.

Рабочая температура

-10°C --- + 40 °C

100% новый бренд высокого качества

1 X PZEM-005 DCТестер напряжения
