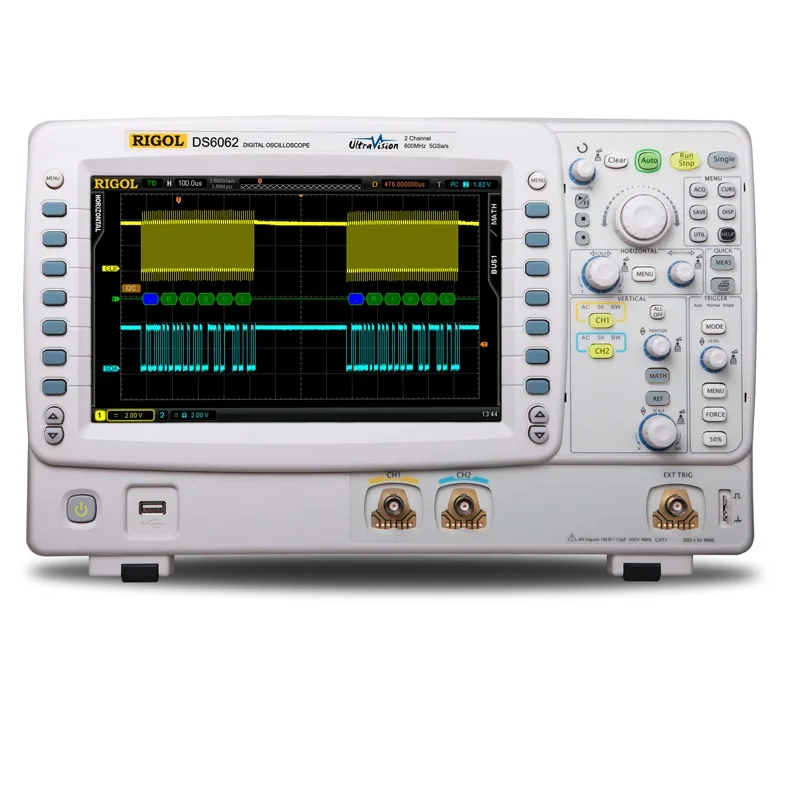

DS6062 600 м пропускная способность 5G выборки 1 ГГц цифровой осциллограф 2 канала Sa/s 140

Модель

DS6062

DS6064

DS6102

DS6104

Полоса пропускания

600 МГц

600 МГц

1 ГГц

1 ГГц

Каналы

2

4

2

4

Частота образцов в реальном времени

5 GSa/s (одноканальный режим),
2,5 GSa/s (Двухканальный режим)

Глубина памяти

140 миллионов баллов

Вертикальное разрешение

8 бит

Вертикальная чувствительность

2 мВ/див до 10 В/Див

Скорость получения сигнала

180000 сигналов в секунду

Усреднение

После того, как все каналы заканчивают N образцы одновременно, N может быть 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 или 8192.

Вход

Входное соединение

DC, AC или GND

Входное сопротивление

(1 МОм ± 1%) | (14 пФ ± 3 пФ) или 50 МОм ± 1.5%

Коэффициент затухания зонда

0,001 × 0,01 × 0,1 × 1 × 2 × 5 × 10 × 20 × 50 ×, 100 × 200 × 500 × 1000 ×

Максимальное входное напряжение (1 МОм)

CAT I 300 Vrms, CAT II 100 Vrms,
С зондом Rigol RP2200 10:1: CAT II 300 Vrms

Горизонтальный

Шкала времени

1 нс/див до 50 с/Див

500 ps/div до 50 s/div

Точность временной базы

≤ ±(15 + 2 × iinstrument возраст в возрасте) ppm

Количество XYs

2 одновременно

Вертикальный

Вертикальные весы

2 мВ/див до 5 В/див (1 МОм)
2 мВ/див до 1 В/див (50 Ом)

Диапазон смещения

2 мВ/div до 120 мВ/дел: ± 1,2 V (50 Ом)
125 мВ/див до 1 В/див: ± 12 В (50 Ом)
2 мВ/див до 225 мВ/див: ± 2 в (1 МОм)

Ограничение полосы пропускания

20 МГц или 250 МГц

Низкочастотная характеристика

≤ 5 Гц

Расчетное время подъема

600 ps

400 ps

Точность усиления постоянного тока

± 2% полная шкала

Точность смещения постоянного тока

200 мВ/div до 5 V/div: 0,1 div ± 2 мВ ± 0,5 офсетная печать соотношение цена/качество
2 мВ/div до 195 мВ/дел: 0,1 div ± 2 мВ ± 1,5 офсетная печать соотношение цена/качество

Допуск ESD

± 2 кВ

Изоляция канала к каналу

Максимальная ширина ремешка: >40 дБ

Триггер

Диапазон уровня триггера

INT: ± 6 div от центра экрана

EXT: ± 0,8 V

Режим запуска

Авто, нормальный, одиночный

Диапазон Holdoff

От 100 нс до 10 с

Высокочастотный отказ

50 кГц

Низкочастотный отказ

5 кГц

Типы триггеров

Кромка, пульс, наклон, видео, узор, RS232/UART, I2C, SPI, CAN, USB

Измерение

Курсор

Ручной режим

Отклонение напряжения между курсорами (& Delta;V)
Разница во времени между курсорами (& Delta;T)
Взаимность & Delta;T (Гц) (1/& Delta;T)

Режим отслеживания

Значения напряжения и времени точки сигнала

Автоматический режим

Позволяет отображать курсоры во время автоматического измерения

Автоматическое измерение

Максимальное, минимальное, пиковое значение, верхнее значение, нижнее значение, амплитуда, среднее, среднее квадратное корень, перегрев, предварительная съемка, частота, период, время подъема, Осеннее время, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка A & rarr;B & lceil;, задержка A & rarr;B & lfloor;, фаза A & rarr;B & lceil;, Фаза A & rarr;B & lfloor;

Количество измерений

Отображение 5 измерений одновременно

Диапазон измерения

Экран или курсор

Измерение статистики

Среднее, максимальное, минимальное, стандартное отклонение, количество измерений

Счетчик частоты

Аппаратный счетчик частоты 6 бит

Математическая операция

Работа формы волны

A + B, A-B, A & mult;B, A/B, FFT, Editable Advanced Operation, Logic Operation

Функция FFT window

Прямоугольник, Hanning, Blackman, Hamming

FFT дисплей

Сплит, полный экран

FFT вертикальная шкала

Линейный RMS, dBV RMS

Логическое управление

И, или, нет, хор

Математическая функция

Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent

Количество автобусов для декодирования

2

Тип декодирования

Параллельная (стандартная), RS232/UART (опция), I2C и SPI (опция)

Дисплей

Тип дисплея

10,1 дюйма (257 мм) на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей дисплей

Разрешение дисплея

800 горизонтальных × RGB × 480 вертикальных пикселей

Цвет дисплея

160000 цветов

Время выдержки

Минимум, 1 s, 2 s, 5 s, 10 s, 20 s, infinite

Тип дисплея

Точки, векторы

I/O

Стандартные порты

Usb-устройство, два USB хост-порта, LAN, VGA выход, 10 МГц вход/выход, Aux Выход (TrigOut, Quick Edge, PassFail, калибровка, GND)

Совместимость с принтером

PictBridge

Общие характеристики

Размеры, мм

399 × 255,3 × 123,8

Вес, кг

5,345 ± 0,2
