Автоматический понижающий преобразователь напряжения регулятор цифровой ЖК

Автоматический понижающий преобразователь напряжения регулятор цифровой ЖК

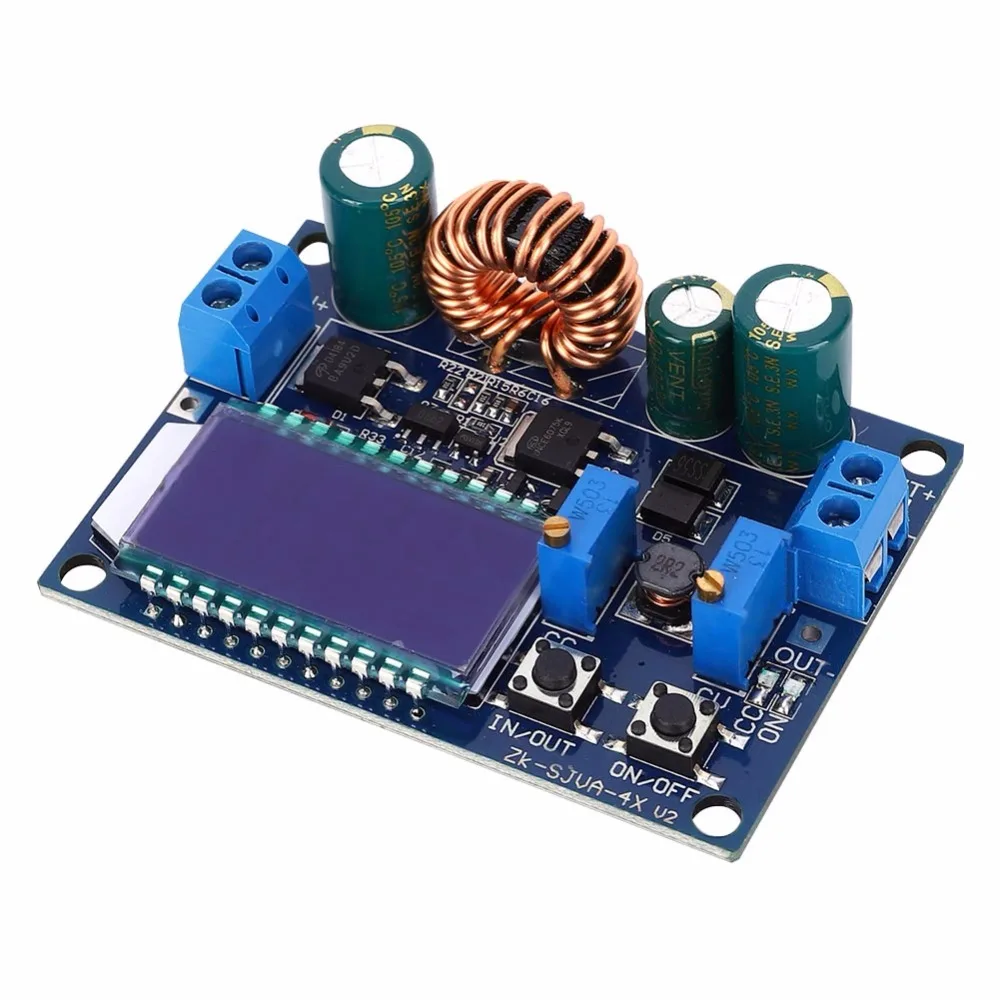

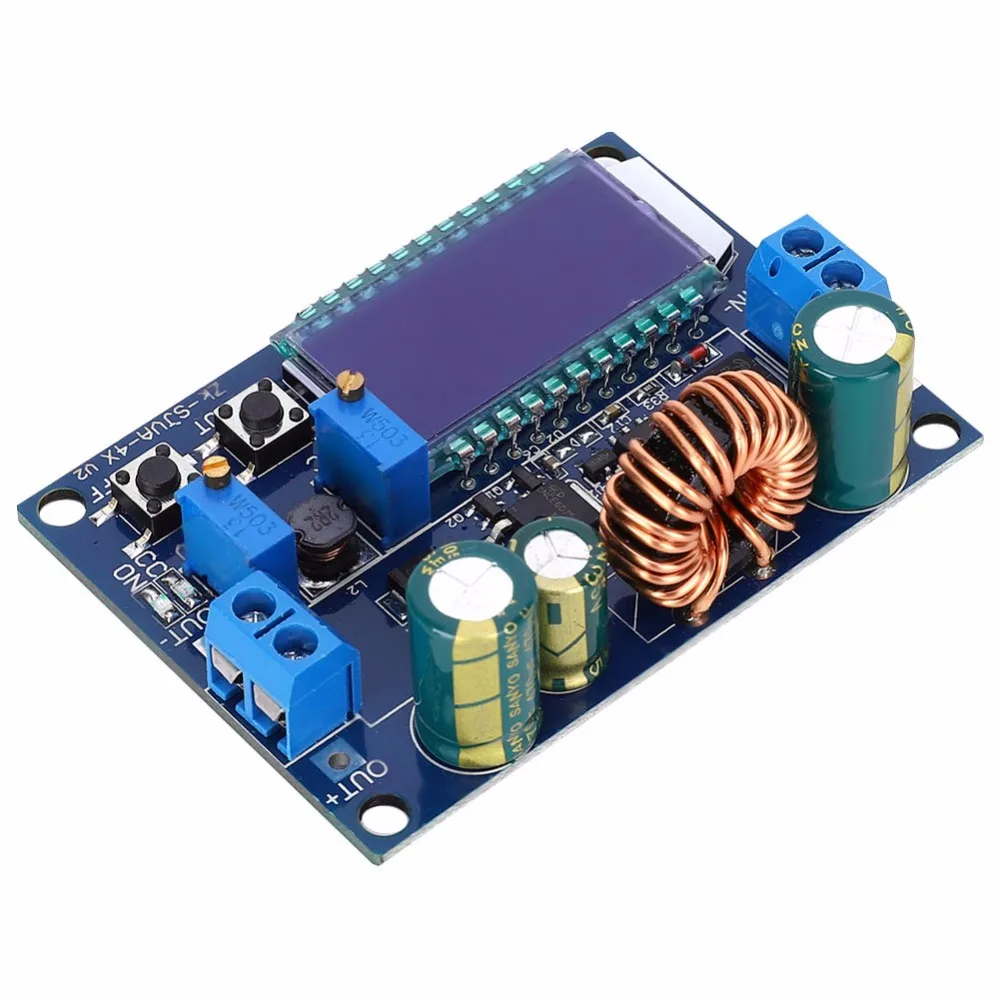

DC-DC 5,5-30V до 0,5-30V автоматическая Step UP/вниз повышающий преобразователь/понижающий стабилизатор напряжения модуль

Особенности:

1. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток и выходную мощность.
2. Модуль имеет защиту от обратного ввода. (Пожалуйста, не подключайте вход реверсивно. На плате есть + отметки, которые вы можете проверить перед проводкой)
3. Он может повышающий и понижающий, выходное напряжение может поворачиваться на 0,5-30V, предельный ток может поворачиваться на 0.2-4A.
4. Выход имеет защиту от обратного потока, не нужно добавить защитный диод, когда он используется для зарядки аккумулятора.
5. Используйте кнопку для управления выводом сигнала вкл./выкл., и вы можете задать значение по умолчанию как ВКЛ./ВЫКЛ. При питании.

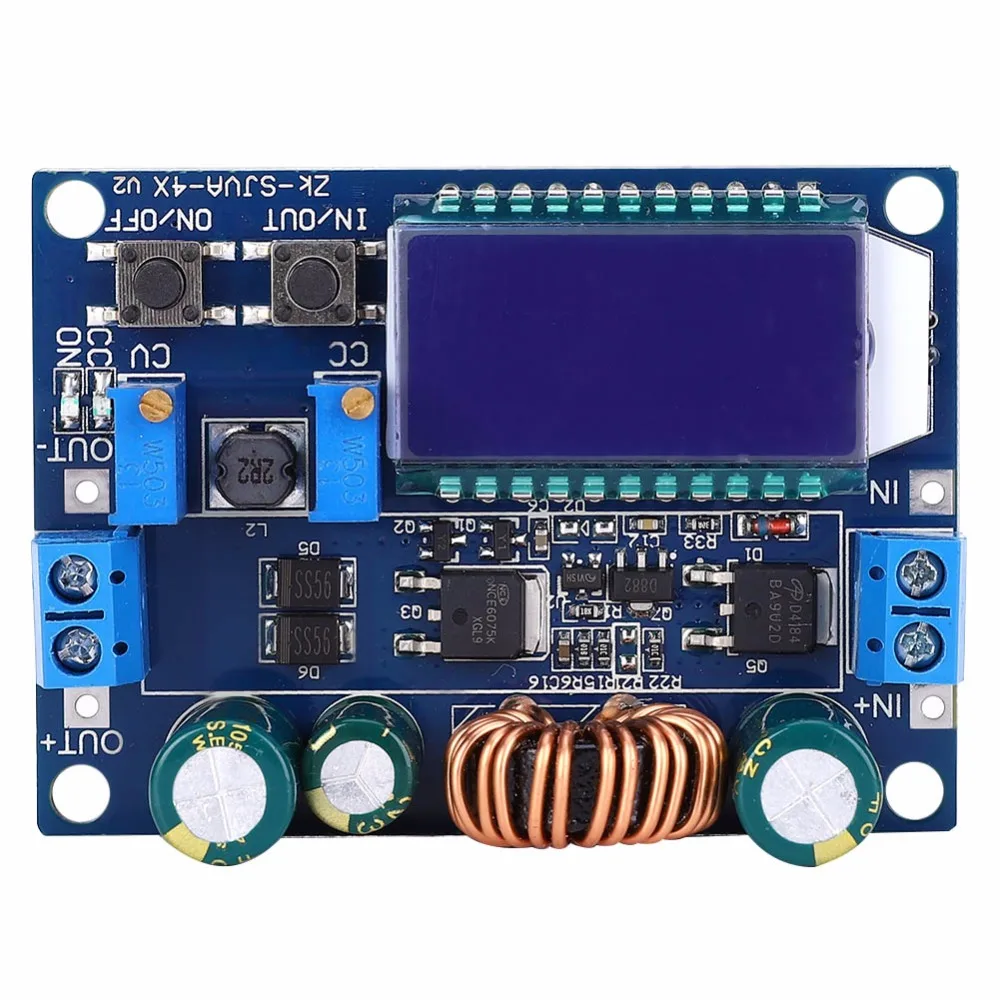

6. В качестве основного контроллера используется ступенчатая/понижающая микросхема, внешняя трубка 60 в 75A MOS в качестве переключателя, двойная 60 в 5A SS56 schottky в качестве выпрямителя, Выдерживает напряжение 60 в, лучше tjam XL6009/LM2577, непродуманные решения.
7. Выходная рябь маленькая, и есть фильтр LC.

Параметры:
Тип: 4A неизолированный модуль питания, повышающий/понижающий постоянный ток
Вход Напряжение: 5,5-30 В постоянного тока (на 5V Вход, также вы можете прикрепить ее к шаг вверх вниз Напряжение, но Напряжение Ток измерение неточное; В тех случаях, когда ниже, чем 4,7 V, Напряжение защита)
Выходное напряжение: 0,5-30VDC регулируемый
Выход ток: 0,2-3A регулируемый, рассеивания тепла может быть до 4A (пожалуйста, увеличьте рассеивания тепла в тех случаях, когда модуль температуры составляет более 65 ℃) с постоянным током индикатор светильник, Выход мощность не должна превышать 35 Вт;
Для низкого напряжения на выходе, ток не должен превышать 4A, в противном случае он будет гореть.
Напряжение Дисплей Разрешение: 0,05 V
Разрешение текущего дисплея: 0,005a
Эффективность преобразования: около 88%
Мягкий запуск: Да (возможно сбой, когда запуск модуля Большой загрузки питания)
Защита от обратного ввода: Да
Защита от обратного потока на выходе: Да
Защита от короткого замыкания: Да

Частота: 180 кГц

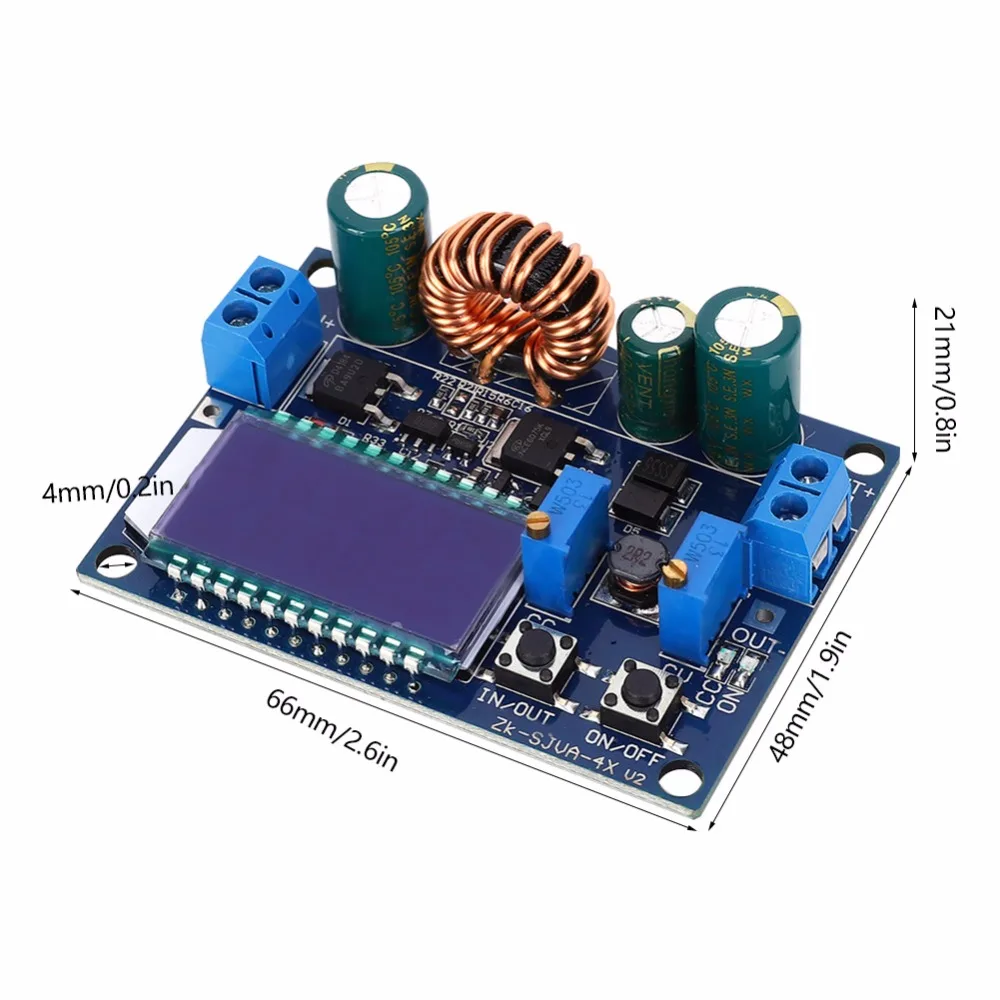

Вес: 48 г/1,7 унции) (прибл.)

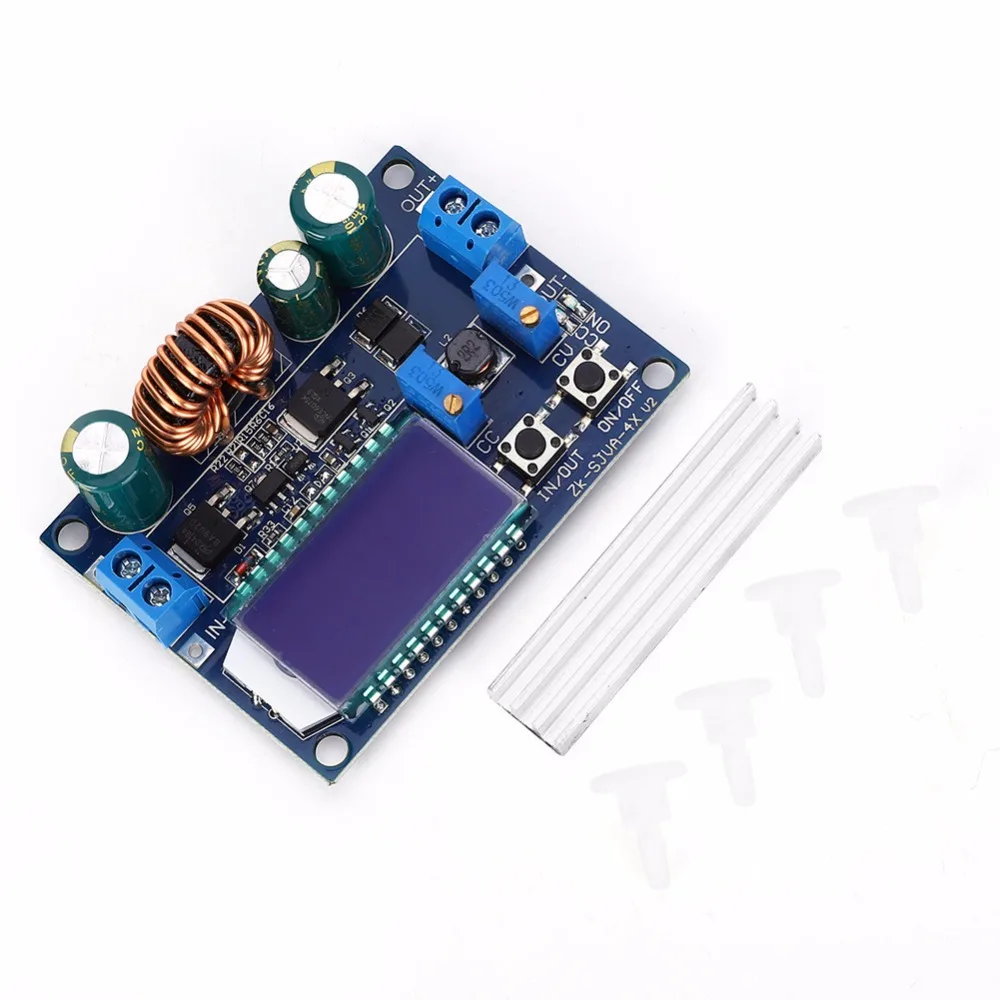

Посылка список:
1 * Модуль

4 * Пластиковые опоры

1 * радиатор

Управление инструкции по уходу за изделием

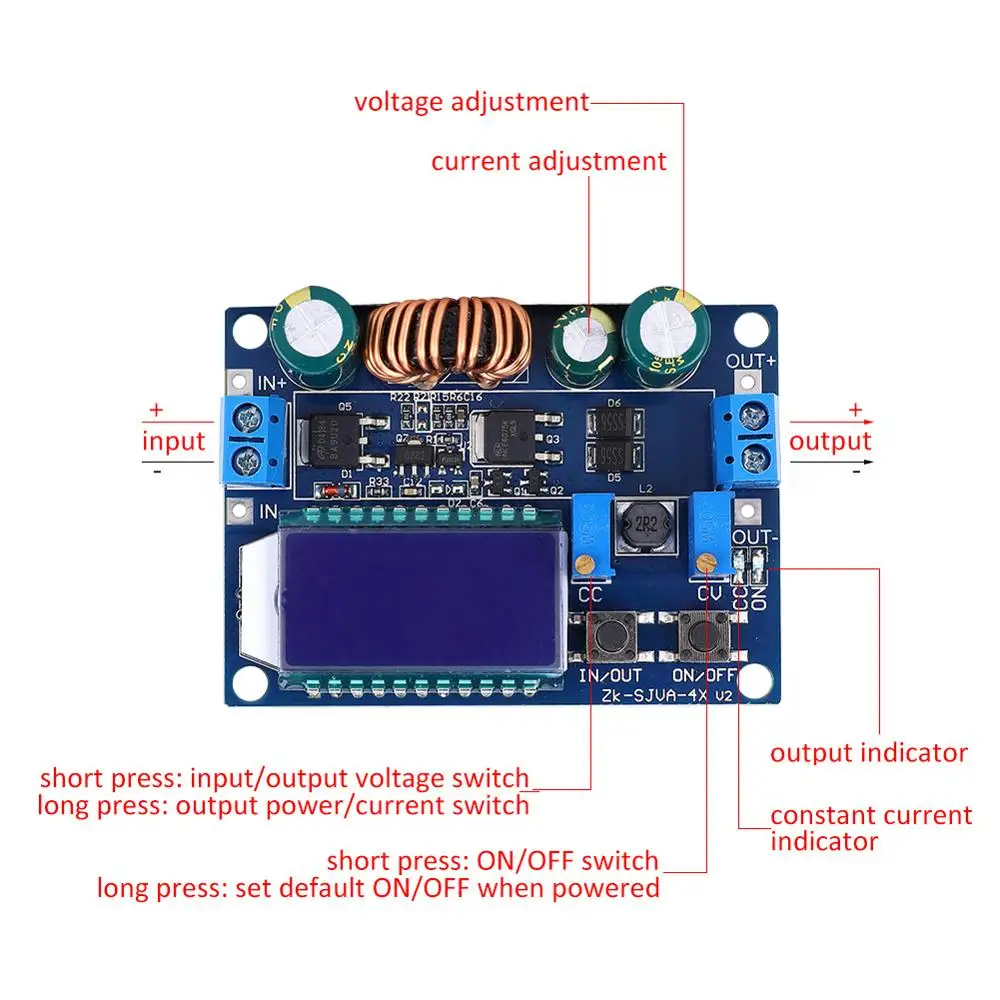

1. Модуль имеет две кнопки вкл./выкл.: кнопка вкл./выкл. Переключает дисплей входного напряжения и напряжения на выходе, длинное нажатие, чтобы переключить дисплей выходной мощности; кнопка ВКЛ/ВЫКЛ, кнопка управления выходом вкл/выкл, длинное нажатие может задать выходное состояние по умолчанию, когда питание будет выключено или выключено в следующий раз.
2. CC-это потенциометр для настройки тока, вращение по часовой стрелке может увеличивать установочный ток, когда ток нагрузки достигает установочного тока, он входит в состояние постоянного тока, а CC-светильник с постоянным током (красный)-светильник; потенциометр настройки напряжения CV справа, можно поворачивать по часовой стрелке, чтобы увеличить выходное напряжение. Светильник индикатора показывает выходное состояние, Которые загораются, когда выходное напряжение, в противном случае загорится.
Регулировка тока:
1, используется в качестве стандартного модуля повышения/понижения с защитой от перегрузки по току.
(1) Отрегулируйте потенциометр постоянного напряжения CV до тех пор, пока напряжение на выходе не изменится на требуемое значение напряжения.
(2) Используйте мультиметр 10А для измерения тока коротких замыканий на выходе (Подключите два тестовых зонда непосредственно к выходу) и Отрегулируйте потенциометр постоянного тока CC до тех пор, пока выход не станет ожидаемым значением защиты от перегрузки по току. (Например, мультиметр Отображает текущее значение в 2 А, поэтому, когда вы используете модуль, Максимальный ток может быть только до 2 А; Когда ток достигает 2 А, красный световой светильник CV CC включен, в противном случае светильник выключен)
Примечание: Из-за того, что в настоящее время отбора проб сопротивление на выходе находится в пределах 0 ~ 0,2 V падение напряжения при подключении к нагрузке, так и для большой ток, при падении напряжения на входных и выходных проводах, что является нормой.
2. Используется в качестве зарядного устройства.
Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора, потому что пустой аккумулятор и зарядное устройство имеет большую разницу в напряжении, ток зарядки будет слишком большим, в результате чего аккумулятор будет поврежден. Сначала зарядите аккумулятор с постоянным током, и переключитесь на постоянное напряжение после того, как зарядите до определенного градуса.
(1) Убедитесь, что аккумулятор для плавающее напряжение зарядки и зарядный ток никель-металл-; (например, 3,7 V/2200 мА/ч, литий-ионный аккумулятор имеет плавающее зарядное напряжение 4,2 V, максимальный зарядный ток никель-металл-из 1C, это 2200 мА)
(2) Когда нет нагрузки, мультиметр измеряет выходное напряжение, Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение для достижения плавающего напряжения зарядки; (В том случае, если будет взимать 3,7 V литий-ионная аккумуляторная батарея, регулировать выходное напряжение до 4,2 V)
(3) Используйте мультиметр 10А для измерения тока на выходе, короткого замыкания (Подключите два тестовых зонда непосредственно к выходу) и Отрегулируйте потенциометр постоянного тока CC до тех пор, пока выход не станет ожидаемым значением тока для зарядки.
(4) подключен к батарее и начинает зарядку.
(Шаг 1, 2, 3: вход подключен к источнику питания, выход отключен, не подключен к батарее)
3. Используется как мощный светодиодный модуль драйвера постоянного тока
(1) Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение;
(2) Когда нет нагрузки, мультиметр измеряет выходное напряжение, Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение до максимальной рабочей мощности Светодиодный.
(3) Используйте мультиметр 10A, чтобы измерить выходной ток короткого замыкания, и Отрегулируйте потенциометр постоянного тока CC до тех пор, пока выход не станет ожидаемым светодиодный рабочий ток.
(4) подключен светодиодный, протестирован.

(Шаг 1, 2, 3: вход подключен к источнику питания, выход отключен, не подключен к светодиодный)

Примечание:

1. Когда этот модуль используется более 3 А, 35 Вт, пожалуйста, улучшите теплоотвод!
2. Вход модуля IN-не может быть коротким замыканием с выходным выходом, в противном случае функция постоянного тока не работает.
3. Пожалуйста, убедитесь, что питание источника питания всегда выше, чем Требуемая мощность выходной нагрузки!
4. Если необходимо, чтобы модуль выходил в полной нагрузке, входное напряжение должно быть более 8 в; Когда входное напряжение 5 В, выходная мощность составляет около 15 Вт, напряжение и амперметр не работают. Максимальное значение тока модуля-4A, лимитированное максимальной выходной мощностью, например, если выход 17 В, ток не должен превышать 2 А.
5. Модуль имеет защиту от короткого замыкания, после защиты от короткого замыкания, модуль автоматически отключен, что может быть восстановлено, если модуль включен снова. Если ваш блок питания не имеет предельной защиты от тока на выходе,
6. Предлагается для подключения плавкий предохранитель при вводе в серии, для того, чтобы улучшить коэффициент безопасности.
7. Добавлен часовой модуль недонапряжения входного сигнала функция защиты от перегрузки, по умолчанию составляет около 4,7 V; Если ниже, чем это значение, он будет автоматически отключиться, на выход, который может быть восстановлен, если модуль снова включен (обратите внимание, что это напряжение клеммы модуля. Если ток на входе большой, не обращайте внимания на частичное напряжение на входном проводе).

Демонстрация изображений:
