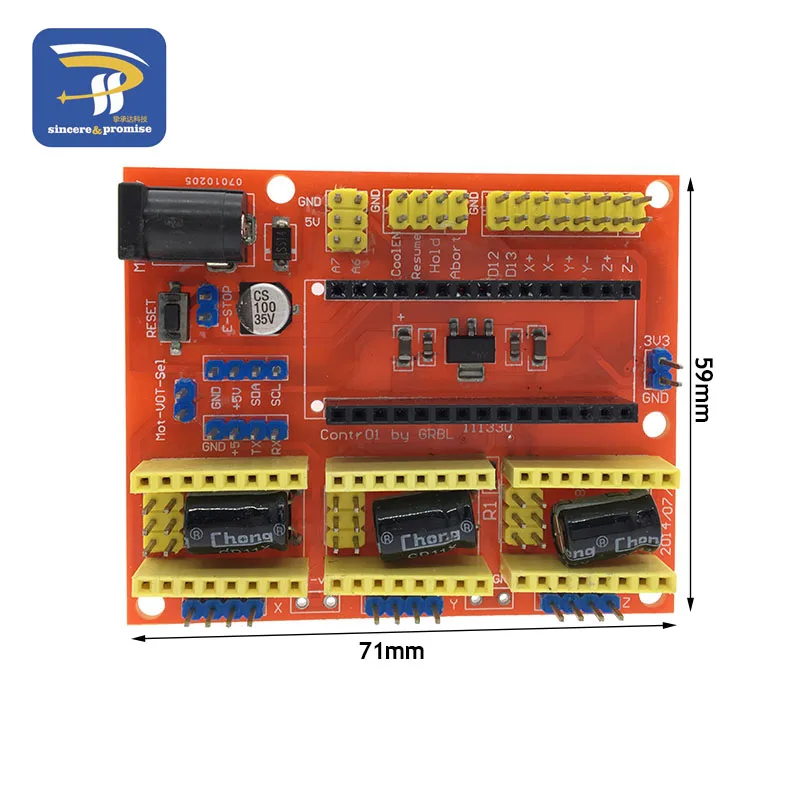

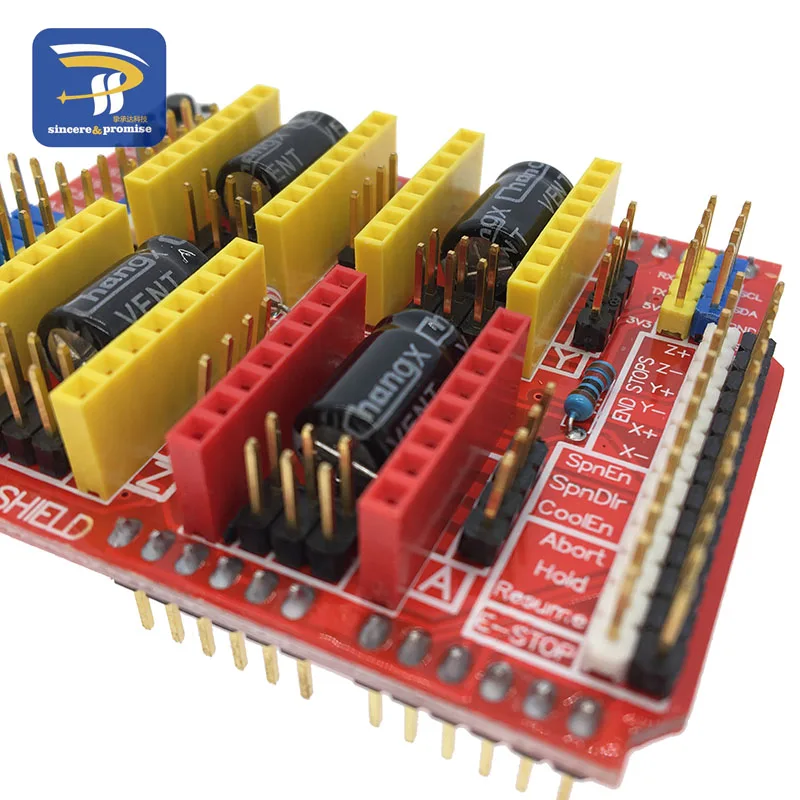

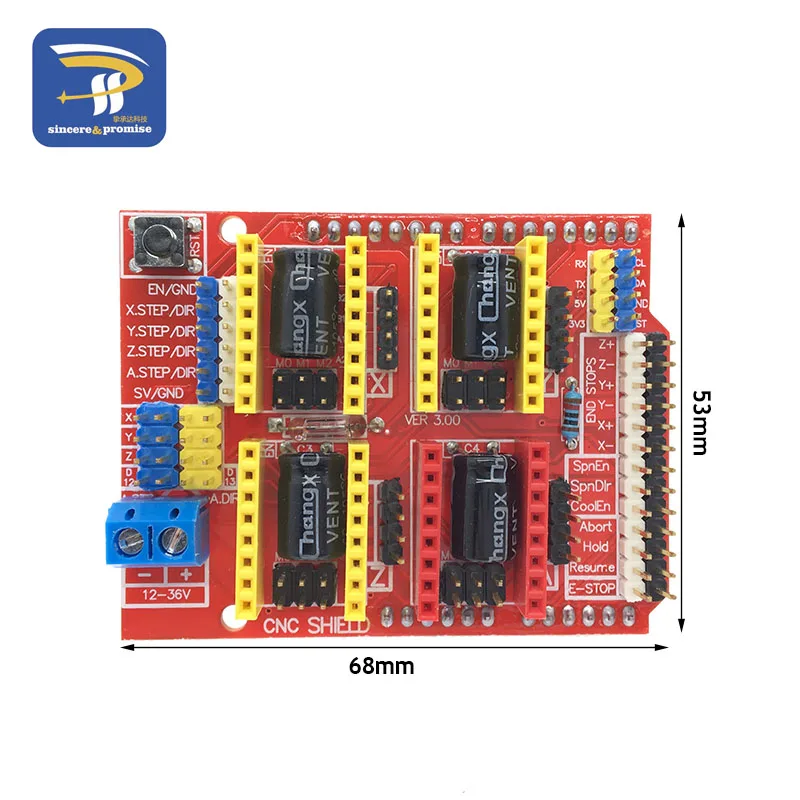

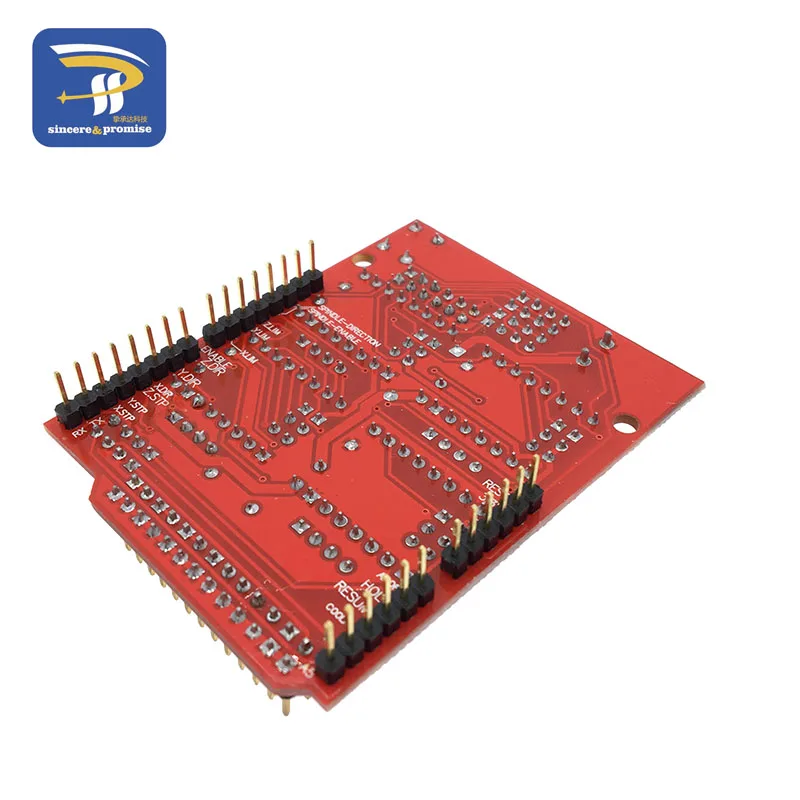

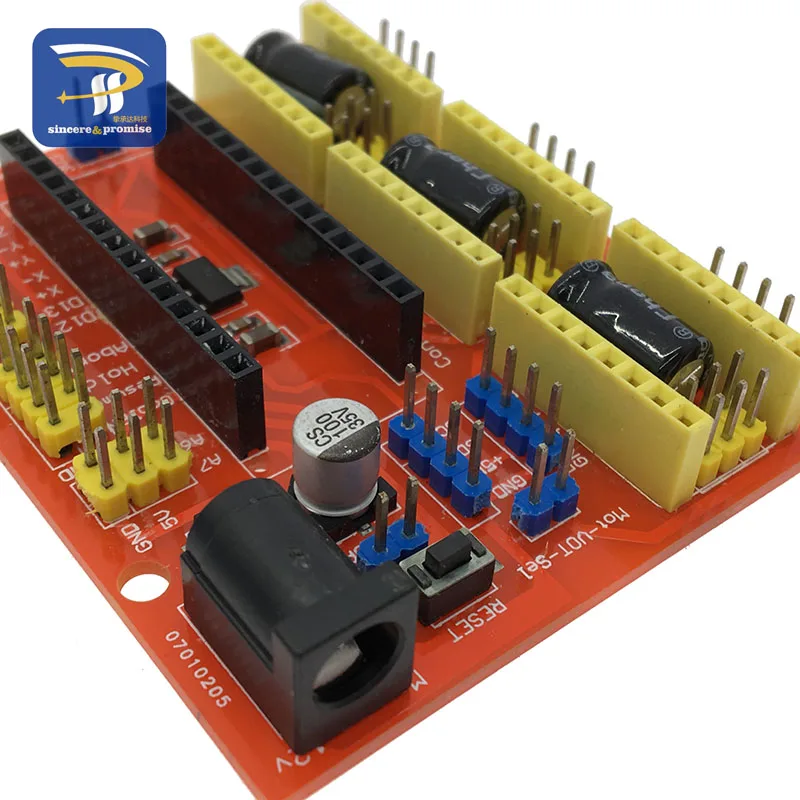

Новый щит для гравера V3 ЧПУ гравировального Станка V4/3D принтера/A4988 /DRV8825 плата

---

CNC щит V3: Один, введение Эта плата расширения в качестве платы расширения драйвера, используется для гравировальных машин, 3D-принтеров. Это в общей сложности четыре слота, может управлять четырьмя шаговыми двигателями A4988. Для каждого дорожного шагового двигателя требуется только два порта IO. Другими словами, шесть портов IO можно хорошо управлять тремя шаговыми двигателями. Очень удобно в использовании. Два, UNO для модуля IO порт соответствие введение. Ввода-вывода показатель выше и выше UNO --------------------- Плата расширения 8 ------------------------- EN (Драйвер шагового двигателя включен, активный низкий) 7 --------------------- Z.DIR (управление направлением оси Z) 6 -------------------- Y.DIR (управление направлением оси Y) 5 --------------------- X.DIR (управление направлением по оси X) 4 --------------------- Z. Шаг (шаговый контроль оси Z) 3 -------------------- Y. Шаг (шаговый контроль оси Y) 2 -------------------- X. Шаг (шаговый контроль по оси X) /Ниже приведены простые процедуры управления шаговым двигателем, # Define EN 8/шаговый двигатель включен, активный низкий # Define X_DIR 5/X -axis шаговый двигатель управление направлением # Define Y_DIR 6/y -axis шаговый двигатель управление направлением # Define Z_DIR 7/z оси шагового двигателя управления направлением # Define X_STP 2/x -axis шаговый контроль # Define Y_STP 3/y -axis шаговый контроль # Define Z_STP 4/z -axis шаговый контроль /* /Функция: шаг. Функция: чтобы контролировать направление шагового двигателя, количество шагов. /Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin , stepperPin соответствующий шаговый двигатель «шаг» pin, номер шага без возвращаемого значения. */ Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int) { DigitalWrite (dirPin, dir); Задержка (50); Для (int i = 0; i DigitalWrite (stepperPin, HIGH); DelayMicroseconds (800); DigitalWrite (stepperPin, LOW); DelayMicroseconds (800); } } Установка void () {/шаговый двигатель, используемый в IO pin, настроен на выход PinMode (X_DIR, OUTPUT); pinMode (X_STP, OUTPUT); PinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); PinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); PinMode (EN, OUTPUT); DigitalWrite (EN, LOW); } Пустая петля () { Шаг (false, X_DIR, X_STP, 200); /X axis motor reverse 1 ring, 200 шаг-круг. Шаг (false, Y_DIR, Y_STP, 200); /ось двигателя y реверсивное кольцо 1, шаг 200-это круг. Шаг (false, Z_DIR, Z_STP, 200); /z axis motor reverse 1 ring, 200 шаг-круг. Задержка (1000); Шаг (true, X_DIR, X_STP, 200); /X axis motor forward 1 laps, 200 шаг-круг. Шаг (true, Y_DIR, Y_STP, 200); /двигатель оси y вперед 1 laps, шаг 200-это круг. Шаг (true, Z_DIR, Z_STP, 200); /z axis motor forward 1 laps, 200 шаг-круг. Задержка (1000); } Примечание: при вставке модуля A4988, будьте осторожны, чтобы не вставлять противоположное. Электропроводка шагового двигателя: 2A, 2B-это группа (красный, зеленый), 1A, 1B-это группа (синий, желтый), если вы хотите изменить направление, можно изменить положение одной группы, например, 2А, 2В взаимно обменялись. CNC щит V4: Введение 3D принтер шаговый двигатель драйвер CNC Щит V4 должен работать с нано-доской. Может использоваться в качестве платы расширения для гравировальных машин и 3D принтеров. Он имеет в общей сложности 3 канала слотов для A4988 шагового двигателя Модули драйвера (не включены) Для вождения 3 канала шаговых двигателей. Для каждого канала шагового двигателя требуется только 2 порта IO, Что означает, что 6 портов IO достаточно для управления 3 шаговыми двигателями. Этот щит может сделать быструю работу для управления шаговыми двигателями вашего проекта. Параметры 1. 3 оси драйвер шагового двигателя 2. Совместим с микро-приводом лазерной гравировки, трехосевой гравировальный станок с ЧПУ,. 3. 2 А может управляться в двухфазном четырехпроводном шаговом двигателе. 4. Выпустили цифровой интерфейс IO, легко подключить к другим модулям, таким как ENDSTOP. 5. Выпустили интерфейс I2C, вы можете подключиться к ЖК-дисплею I2C или другому модулю I2C. 6. Мощность DC5V интерфейс, 7,5-12V входное напряжение. 7. GRBL Совместимость 8. Работает с nano
