Влияние Количество

Основание состоянии

Рабочие условия

Обратите внимание

Температура окружающей среды

23 ℃ ± 1 ℃

-10 ℃-40 ℃

----

Влажность окружающего воздуха

40%-60%

<80%

----

Рабочая Напряжение

9V ± 0,1 V

9V ± 1,5 V

RC 、 титановый Электролитный электрод со случайно выбранным

Вспомогательный сопротивления заземления

<100Ω

<30kΩ

----

Помех Напряжение

Нет

<20V

----

Интерференционный ток

Нет

<2A

Расстояние электрода при измерении R

> 5d

> 5d

----

Расстояние электрода при измерении и rho;

> 20 ч

> 20 ч

----

Функция

4-полюсный, 3-полюсный и простой, 2-полюсный, выбор, двойной зажим метод измерения сопротивления заземления, сопротивления земли; Измерение земли тока, напряжение переменного тока, ток утечки переменного тока

Питание

DC 9V (трансформаторного двигателя Mn-Zn-Mn общего назначения сухая батарея R14S 1,5 V 6 шт., непрерывная в режиме ожидания в течение 300 часов)

Калибр зажима

Φ68mm

Диапазон измерений

Метод выбора: 0.00Ω-3000Ω

Метод двойного зажима: 0,00Ω-9000kΩ

2/3/4 полюсный метод: 0.00Ω ~ 30.00kΩ

Удельное сопротивление почвы: 0,00Ω ~ 9000kΩ

Сопротивление постоянного тока: 0.00Ω ~ 30.00kΩ

Земля напряжение: 0,0 V ~ 100,0 V

Ток переменного тока: 0.00mA ~ 600A

Режим измерения

Точный 4-х полюсной измерения, 3-полюсный для измерения, простой, 2-полюсный измерения, выбор способа, двойной зажим метод измерения сопротивления заземления

Метод измерения

2/3/4 полюсный метод: метод изменения полюса, Измерение тока 20мА макс

Метод выбора: метод изменения полюса, максимальный ток измерения 20мА

Метод двойного зажима: метод взаимной индуктивности, Измерение тока 1мА макс

Сопротивления земли: 4-х полюсной измерения (Веннер метод аналитической разгонки)

Напряжение земли: среднее выпрямление (между P(S)-ES)

Переменный ток: метод взаимной индуктивности

Тесты частоты

128 Гц/111 Гц/105 Гц/94 Гц (AFC)

Тестовый ток короткого замыкания

AC 20mA max

Тестовый ток открытого замыкания

AC 40V max

Тесты Напряжение волна

Синусоида

Электрод лазерный дальномер

Может быть установлен 1 м-100 м

Переключения

Автоматическое переключение

Подсветка

Синяя подсветка экрана, подходит для тусклых мест

Дисплей режим

4-цифровой супер-Большой ЖК-дисплей дисплей, Синяя подсветка экрана

Измерительный индикатор

Во время измерения, светодиодный индикатор вспышки, ЖК-дисплей обратного отсчета, индикатор прогресса

ЖК-дисплей рам

128 мм × 75 мм

ЖК-дисплей окна Размер

124 мм × 67 мм

Измерение

L×W×H: 215 мм × 190 мм × 95 мм

Стандартный Тесты провода

4 провода: каждый для красного цвета 20 м, черный 20 м, желтый 10 м и зеленый 10 м

Простой Тесты провода

2 провода: в зависимости от настроек для красный 1,6 м и черный 1,6 м

Вспомогательный заземляющий стержень

4 провода: Φ10 мм × 150 мм более 5000 раз (тест на короткое замыкание, интервал времени должен быть не менее 30 секунд)

Скорость измерения

Напряжение на землю: около 2 раз/секунду

Ток в землю: около 2 раз/секунду

Сопротивление земле, удельное сопротивление почвы: около 5 секунд/время

Измерительный раз

Более 5000 раз (тест на короткое замыкание, интервал времени должен быть не менее 30 секунд)

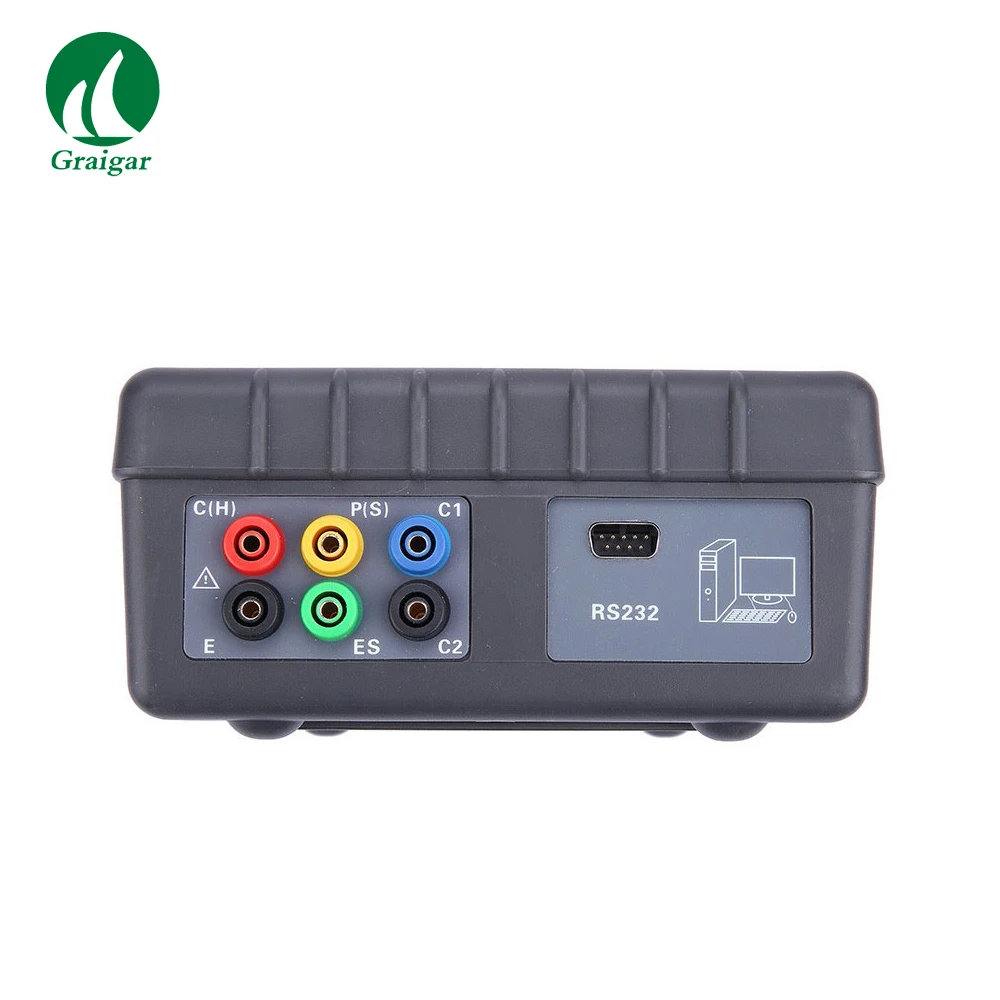

RS232 Интерфейс

Интерфейс RS232, контроль программного обеспечения, данные хранения могут быть загружены на компьютер, сохранены или напечатаны.

Связь провода

Один кусок RS232 проводной связи, при этом длина 1,5 м

Хранение данных

2000 наборов, индикатор хранения значков «MEM», значок «FULL» для отображения полного объема памяти

Удержания данных

Функция удержания данных: отображение значка «hold»

Чтения данных

Функция чтения данных: отображение значка «Чтение»

Переполнения Дисплей

Функция превышения диапазона измерения перелива: отображение значка «OL»

Помех Тесты

Распознавание помех автоматически, значок «шум» отображается, когда напряжение помех превышает 5 В

Вспомогательный заземления Тесты

Может измерять вспомогательное Сопротивление заземления, 0.00KΩ-30kΩ(100R + rC<50kΩ, 100R + rP<50kΩ)

Сигнализация Функция

Когда значение измерения превышает значение настройки будильника, есть подсказка «Toot-toot»

Батарея Напряжение

В тех случаях, когда напряжение батареи уменьшается до около 7,5 V напряжение батареи, расход топлива, низкий значок, будет отображаться, напоминание для того, чтобы заменить батарею.

Автоматическое выключение

Автоматическое отключение через 15 минут после загрузки

Мощность потребления

Режим ожидания: около 20 мА (отключение подсветки)

Загрузка и подсветка: около 45 мА (25 мА без подсветки)

Измерение: около 100 мА (выключение подсветки)

Вес

Общий вес: 8,0 кг (в том числе посылка)

Тестер: 1653 г (включая батарею)

Провода для тестирования: 1560 г

Вспомогательные стержни заземления: 935 г (4 шт.)

Рабочая Температура & влажности

-10 ℃-40 ℃, ниже 80% относительной влажности

Температура и влажность хранения

-20 ℃-60 ℃, ниже 70% rh

Защита от перегрузки

Измерение сопротивления заземления: между каждым интерфейсом C(H)-E, P(S)-ES,AC 280V/3 секунды

Сопротивление изоляции

Более 20 МОм (между контуром и корпусом-500 В)

Выдерживать Напряжение

Переменный ток 3700 в/rms. (Между контуром и корпусом)

Электромагнитный Особенности

IEC61326(EMC)

Защита Тип

IEC61010-1 (CAT 300 300V, CAT IV 150V, загрязнение 2), IEC61010-031, IEC61557-1 (устойчивость к земле), IEC61557-5 (Удельное сопротивление почвы), JJG 366-2004

Функция

Диапазон измерений

Погрешностью

Разрешение

2/3/4 полюсный метод измерения сопротивления заземления

Оборот в минуту (R)

0.00Ω-30.00Ω

± 2% rdg ± 3dgt

0.01Ω

30.0Ω-300.0Ω

± 2% rdg ± 3dgt

0.1Ω

300Ω-3000Ω

± 2% rdg ± 3dgt

1Ω

3.00kΩ-30.00kΩ

± 4% rdg ± 3dgt

10Ω

Метод выбора для измерения сопротивления заземления (R)

0.00Ω-30.00Ω

± 2% rdg ± 3dgt

0.01Ω

30.0Ω-300.0Ω

± 2% rdg ± 3dgt

0.1Ω

300Ω-3000Ω

± 2% rdg ± 3dgt

1Ω

Метод двойного зажима для измерения сопротивления заземления (R)

0.01Ω-1.00Ω

± 10% rdg ± 5dgt

0.1Ω

1.0Ω-10.0Ω

± 10% rdg ± 5dgt

0.01Ω

10Ω-100Ω

± 10% rdg ± 5dgt

1Ω

Сопротивления земли

(& Rho;)

0.00Ωm-99.99Ωm

Согласно точности R

(& Rho; = 2 & pi;aR

A: 1 м-100 м,

& Pi; = 3,14)

0.01Ωm

100.0Ωm-999.9Ωm

0.1Ωm

1000Ωm-9999Ωm

1Ωm

10.00kΩm-99.99kΩm

10Ωm

100.0kΩm-999.9kΩm

100Ωm

1000kΩm-9000kΩm

1kΩm

Напряжение земли (50 Гц/60 Гц)

Переменный ток 0,0-600 в

± 2% rdg ± 3dgt

0,1 V

Переменный ток (50 Гц/60 Гц)

0.0mA-600.0A

± 2% rdg ± 3dgt

0.0mA

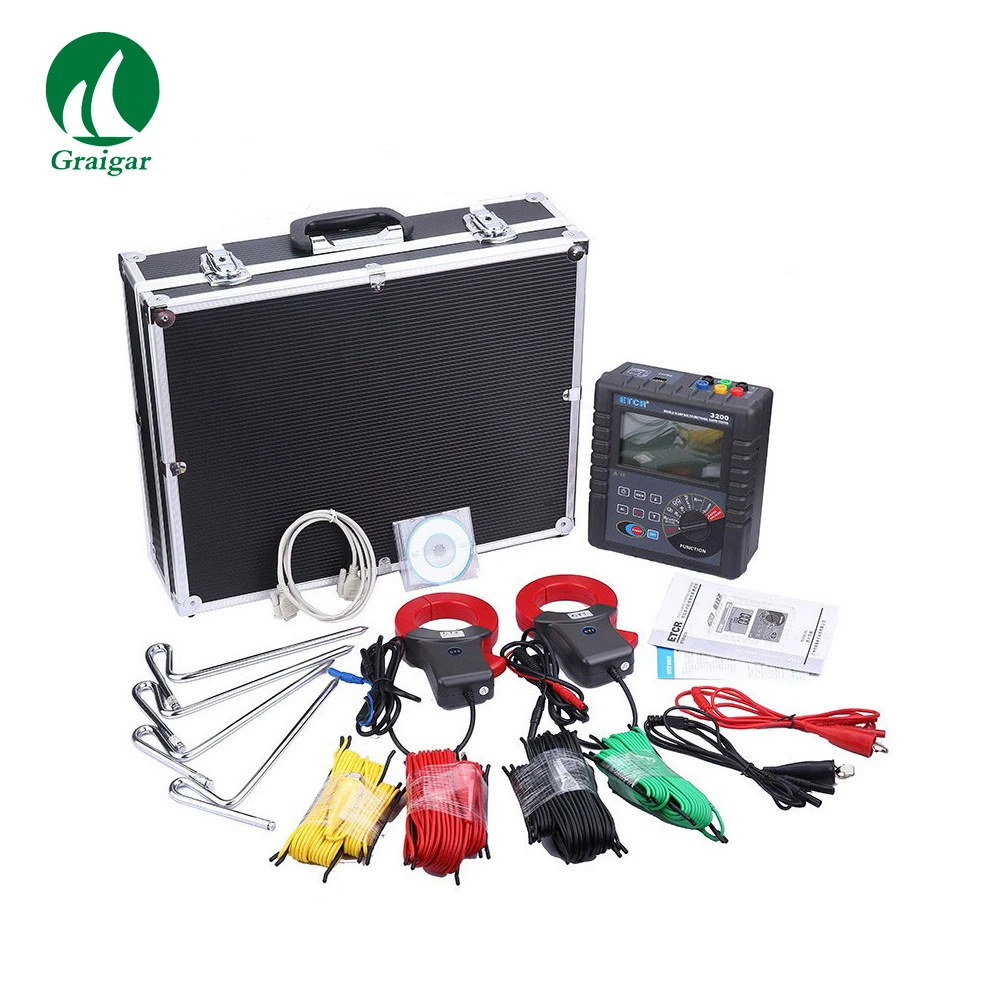

Тестер

1 предмет

Тестер сумка

1 предмет

Зажим

Комплект из 2 предметов

Вспомогательный заземляющий стержень

4 предмета в комплекте

Стандартный Измерительный Провод

4 провода: каждый для красного цвета 20 м, черный 20 м, желтый 10 м и зеленый 10 м

Простой Измерительный Провод

2 провода: в зависимости от настроек для красный 1,6 м и черный 1,6 м

Цинко-марганцевая сухая батарея

6 шт. (R14S 1,5 V)

Программное обеспечение для мониторинга диск

1 копия

RS232 Связь кабель

1 предмет

Руководство/гарантийный талон/сертификат квалификации

1 копия
