Контроллер MQ Sabvoton SVMC72150 72 в 150 А подходит для электродвигателя BLDC с Bluetooth

Контроллер MQ Sabvoton SVMC72150, 72 в 150A может совпадать с электродвигателем BLDC, включая bluetooth-адаптер

Контроллер Sabvoton предназначен только для контроллеров синусоидального типа, бесщеточный контроллер постоянного тока, угол 120 градусов. Как правило, мы хорошо сочетается с QS двигателем, если вы хотите подобрать Новый брендовый двигатель, некоторые параметры должны быть протестированы самостоятельно.

П. С. Если у вас есть какие-либо сомнения по стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но сначала не платить, тогда мы сможем изменить цену.

Ключ Особенности

1). Дешевая цена

2). Совместим с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

1. Общие характеристики

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Постоянный ток, ограничение тока: 150 А

3). Макс. Фазный ток: 350A

4). Защита фазового тока: 450A

5). Напряжение батареи: 24-72 в, номинальное, макс. 95 в

6). Зонд с терморегулятором: KTY83-122

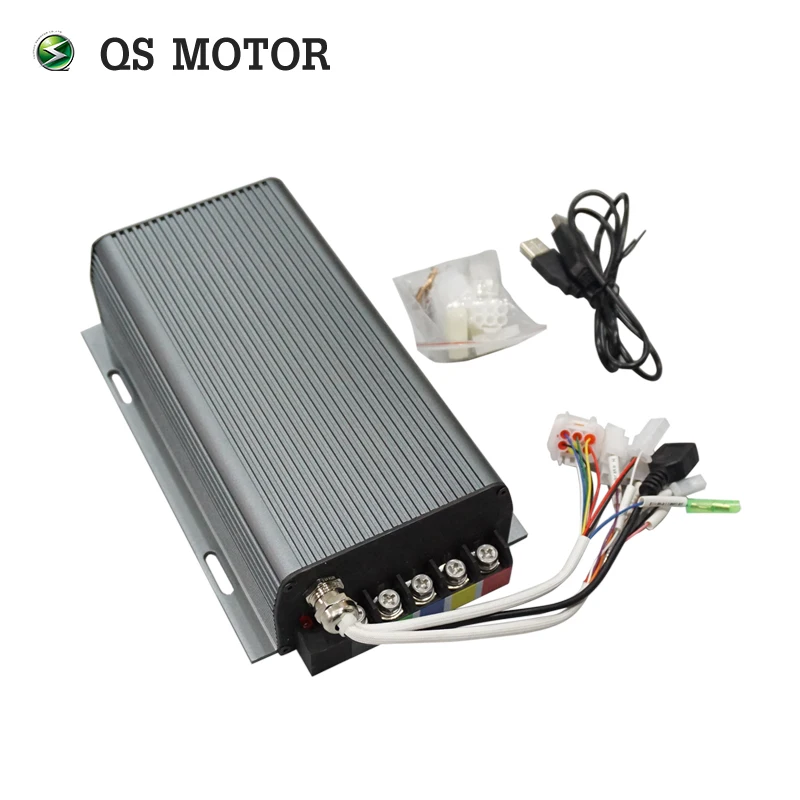

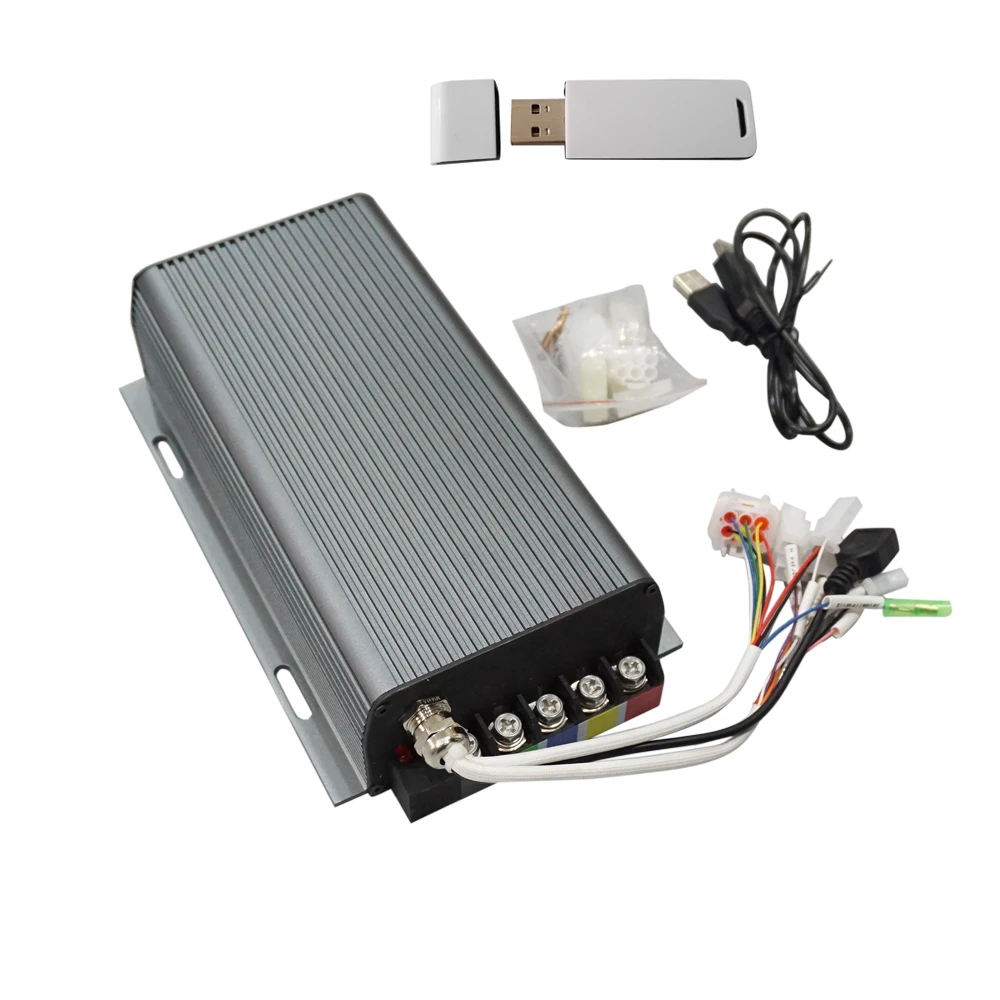

7). В том числе один контроллер, usb-кабель-конвертер, соответствующий штекер

8). Размер контроллера: 247 мм * 146 мм * 62 мм

9). Вес нетто: 2 кг

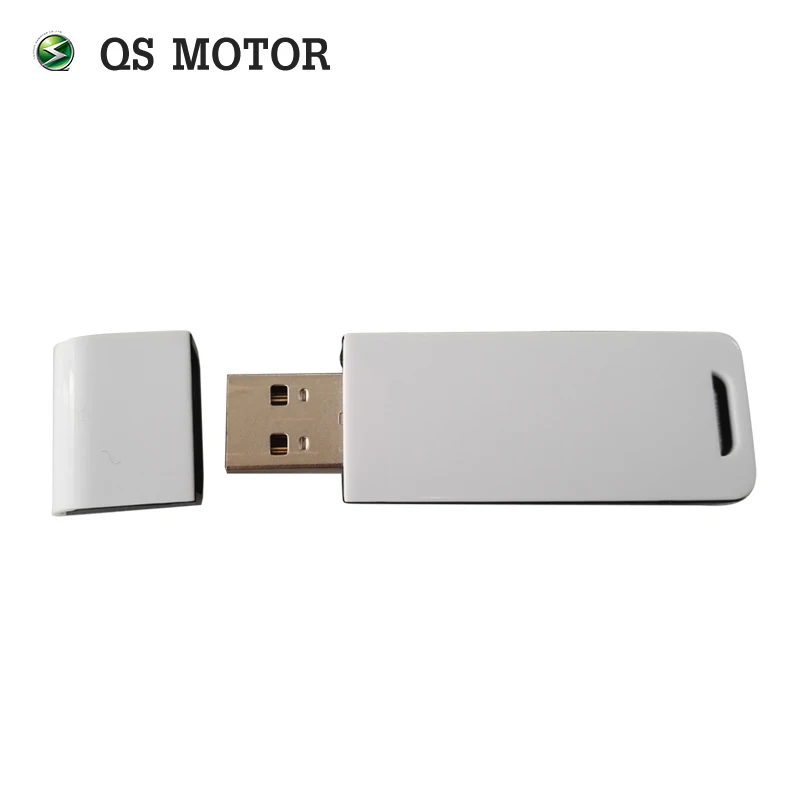

10). Включая адаптер bluetooth.

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, электронный тормоз 0-5 В, три кнопки скорости, спидометр для холла, реверс, увеличение частоты вращения.

12). Специальные функции: водонепроницаемый, Противоугонный (по умолчанию)

13). Нормальный тип, не подходит для спидометра TFT, для типа TFT, пожалуйста, свяжитесь с продавцом.

Примечания:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: необходимо нажимать на выключатель тормоза, чтобы достичь 0-5 в функции e-brake.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия кнопки тормоза.

2). Без контроллера замка, есть гарантийное обслуживание, но мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с нашим чертежем.

4). Пожалуйста, перед включением убедитесь, что все соединения верны.

2. Контроллер Sabvoton, интерфейс по

Вот четкий и простой интерфейс регулировки программного обеспечения. Адаптер Bluetooth опционально, если вы хотите его добавить, пожалуйста, обратитесь к этой ссылке:

3. Контроллер для рисования Sabvoton SVMC

Вот рисунок контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

4. Определение штифта

Это чертеж контроллера SVMC, вы можете использовать его для подключения и настройки функции CA, если вы хотите подобрать его к экрану CA.

0-5 в определение штифта e-brake

Красный: тормоз + 5 В

Коричневый: сигнал тормоза

Черный: тормоз отрицательный

Определение трехскоростного штифта

Розовый: высокая скорость

Черный: GND

Прозрачный: низкая скорость

Высокое разрешение тормозного штифта

Фиолетовый: сильный тормоз

Зал определение типа

Красный: зал, 5 В

Желто-белый: датчик температуры

Черный: негатив для зала

Желтый: сигнал зала (U)

Синий: сигнал зала (Вт)

Зеленый: сигнал зала (В)

Зажигания высокой четкости

Оранжевый: зажигания

Холл спидометр высокой четкости

Темно-синий: спидометр для зала

Примечания:

1. Все штырьки RTN соединены внутри.

2. Функция измерения заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для классического контроллера типа.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.

5. Вопросы перед заказом

1). Если вы только хотите купить у нас контроллер, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

6. Другие Наборы двигателей и другие модели контроллеров

Если вас интересует больше моделей контроллеров, пожалуйста, обратитесь к приведенной ниже таблице данных и нажмите на гиперссылку на изображение.

Примечание:

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживает с мая 2017 года, но мы предложим вам чертеж, чтобы вы могли управлять подключением к вашему разъему CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм(Пока не доступен)

7. Загрузка (перед получением контроллера)

Пожалуйста. Свяжитесь с продавцами, чтобы получить ссылку и пароль для загрузки руководства и программного обеспечения до/когда вы получите контроллеры.

8. Применение

9. Информация о компании

10. Часто задаваемые вопросы

Q1. Вы торговцы или производите?

О: мы являемся производителем.

Q2. Сколько времени занимает ваше производство?
О: как правило, срок производства составляет 12-14 рабочих дней (6 рабочих дней в неделю).

Конкретное время доставки зависит от товара и количество ваш заказ.

Q3. Сколько времени вашей гарантии?

О: для двигателя, гарантия составляет один год и три месяца. Для других деталей, гарантия составляет один год.

Q4. О таможенной очистки

Для некоторых специальных стран, где есть строгие таможни для импорта, пожалуйста. Сначала подтвердите, что у вас есть возможность сделать таможенное оформление, в противном случае мы не берем на себя тяжелую ответственность за этот вопрос, деньги на возврат и товары не поддерживаются.

Список специальных стран:

Бразилия, Турция, Турция, Израиль, Турция, Португалия

В некоторых странах название не указано, продавец своевременно сообщит вам, если вы разместили заказ напрямую онлайн. Спасибо за ваше понимание.

05. Есть ли у вас сертификаты CE?

Да, наш двигатель с сертификацией (CE, CCC), и наш завод с сертификатом ISO9001, TS86949

Без двигателя QS, без супер EVs!
