Характеристики
STLINK V3SET модульный встроенный отладчик и программатор для STM32/STM8.|Демонстрационные
История изменения цены
*Текущая стоимость 4 622,87 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 5500.69 руб. | 5775.14 руб. | 5637.5 руб. |
| Feb-21-2026 | 5454.41 руб. | 5727.59 руб. | 5590.5 руб. |
| Jan-21-2026 | 4576.6 руб. | 4805.21 руб. | 4690.5 руб. |
| Dec-21-2025 | 5362.21 руб. | 5630.29 руб. | 5496 руб. |
| Nov-21-2025 | 4668.5 руб. | 4901.29 руб. | 4784.5 руб. |
| Oct-21-2025 | 5269.30 руб. | 5532.4 руб. | 5400.5 руб. |
| Sep-21-2025 | 5223.56 руб. | 5484.37 руб. | 5353.5 руб. |
| Aug-21-2025 | 5177.61 руб. | 5436.59 руб. | 5306.5 руб. |
| Jul-21-2025 | 5130.33 руб. | 5387.66 руб. | 5258.5 руб. |
Описание товара

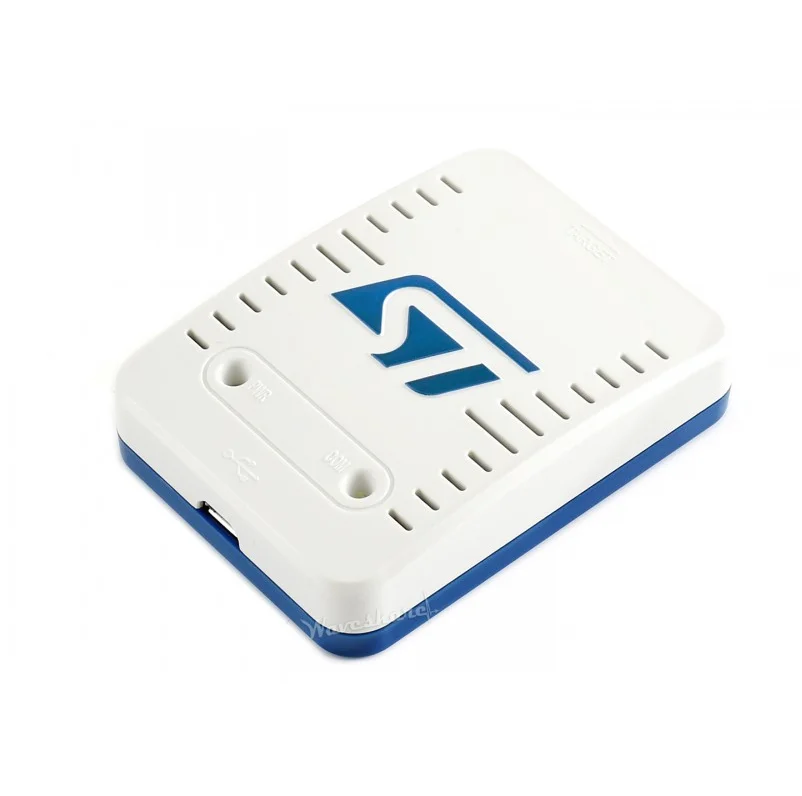

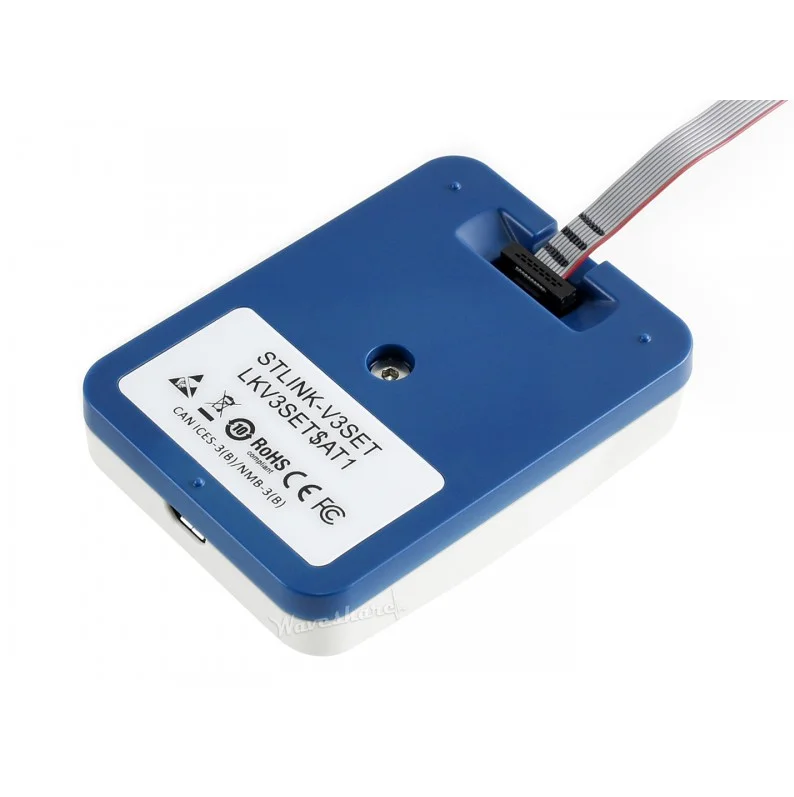

STLINK-V3SET, модульный встроенный отладчик и программист для STM32/STM8
Описание продукта:
STLINK-V3SET-это модульная автономная отладка и программирующий зонд для микроконтроллеров STM8 и STM32. Он состоит из основного модуля и дополнительной платы адаптера.
Интерфейсы SWIM и JTAG/SWD используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.
STLINK-V3SET также предоставляет интерфейс виртуального com-порта, позволяющий хост-ПК общаться с целевым микроконтроллером через один UART и интерфейсы моста (SPI, I2C, CAN, GPIOs) например, программирование цели через загрузчик.
Модульная архитектура STLINK-V3SET позволяет расширить основные функции благодаря дополнительным модулям, таким как плата адаптера.
Ключ Особенности
- Автономный зонд с модульными расширениями
- Самопитание через разъем Micro-B USB (не обеспечивает источник питания для целевого приложения)
- Высокоскоростной совместимый интерфейс USB 2,0
- Прямое обновление прошивки (DFU) поддержка, для использования с большим количеством будущих устройств
-
JTAG/последовательная Проводная отладка (SWD) Особенности:
- 3 V до 3,6 В применение Поддержка напряжения и 5 V толерантным входных сигналов
- Плоские кабели STDC14 к MIPI10 / STDC14 / MIPI20 (разъемы с шагом 1,27 мм)
- Плоский кабель для 20-контактный JTAG/SWD (2,54 мм шаг) (за дополнительную плату Бесплатная кабель от Waveshare)
- Поддержка связи SWD и serial wire viewer (SWV)
-
Особенности плавания (доступно только с адаптерной платой MB1440):
- 1,65 в до 5,5 В Поддержка напряжения приложения
- Плавать коллектора (2,54 мм шаг)
- Плавать кабели с двойной 4-контактный разъем разъемы/4-контактный разъем, чтобы отделить шпильки (2,54 мм шаг) (за дополнительную плату Бесплатные кабели от Waveshare)
- Поддержка низких и высокоскоростных режимов плавания
-
Виртуальный com-порт (VCP) Особенности:
- 3 V до 3,6 В применение поддержка напряжения на UART интерфейс и 5 V толерантным входных сигналов
- Частота VCP до 15 МГц
- Доступно на STDC14 разъем отладки (не доступен на MIPI10)
-
Многополосный мост USB для SPI/UART/I2C/CAN/GPIOs специфические особенности:
- 3 V до 3,6 В применение Поддержка напряжения и 5 V толерантным входных сигналов
- Сигналы доступны только на адаптерной плате (MB1440)
- Программирование по технологии Drag-and-drop Flash
- Два цветовых светодиода: коммуникация, питание
Поддерживает программное обеспечение
- STM32CubeProgrammer
- KEIL rvmdk
- IAR EWARM
- GCC на IDE
Поддерживаемые устройства
- Все STM8 MCUs с интерфейсом для плавания
- Все STM32 MCUs с JTAG / SWD интерфейсом
Сравнение спецификаций между различными версиями STLINK
| Сравнение | STLINK-V3SET | ST-LINK/V2 | ST-LINK | Примечания |
|---|---|---|---|---|
| JTAG/SWD прикладное напряжение | 3V-3,6 V | 1,65 V-3,6 V | 3V-3,6 V | ST-LINK/V2 поддерживает низкомощные устройства STM32 |
| Плавать Применение напряжения | 1,65 в-5,5 В | 1,65 в-5,5 В | 1,65 в-5,5 В | |
| SWV поддержка | Да | Да | Нет | Доступно только для STM32 в настоящее время |
| Отладки разъем | Мульти | 2 | 1 | За исключением JTAG/SWD и SWIM, STLINK-V3SET имеет многоходовой мост для SPI/UART/I2C/CAN/GPIOs |
| Светодиодный индикатор | Два цвета СИД | Два цвета СИД | Красный светодиод | STLINK-V3SET имеет отдельные светодиоды для питания и связи |
| Совместимость | Хост-ПК должен поддерживать USB флэш-накопитель |
Подключение к ПК
STLINK-V3SET должен быть подключен к ПК через usb-кабель Micro-B.
- Перед подключением Установите/Обновите IDE/STM32CubeProgrammer для поддержки STLINK-V3SET (драйверов)
- STLINK-V3SET использует микроконтроллер STM32 F7, поддерживает высокоскоростную связь USB2.0
Подключитесь к STM32 приложений

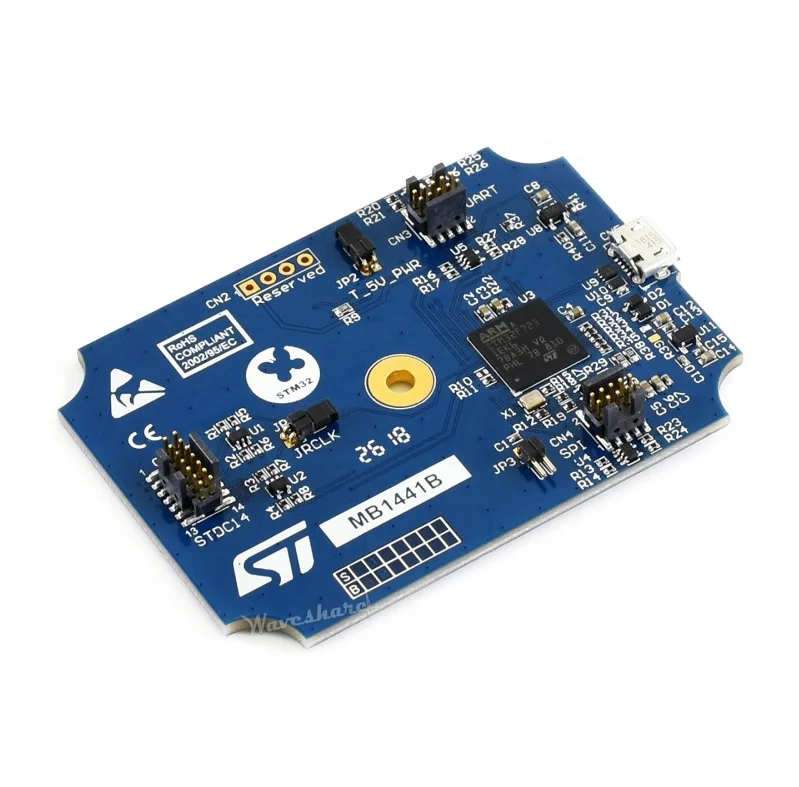

STLINK-V3SET можно подключить к целевым приложениям STM32 на интерфейсах JTAG / SWD, которые доступны как на главном модуле (MB1441), так и на адаптере (MB1440).
- Три официальный STDC14 плоские кабели, плюс дополнительная Бесплатная legacy 20-pin плоский кабель, поставляются. Выберите подходящий для использования.

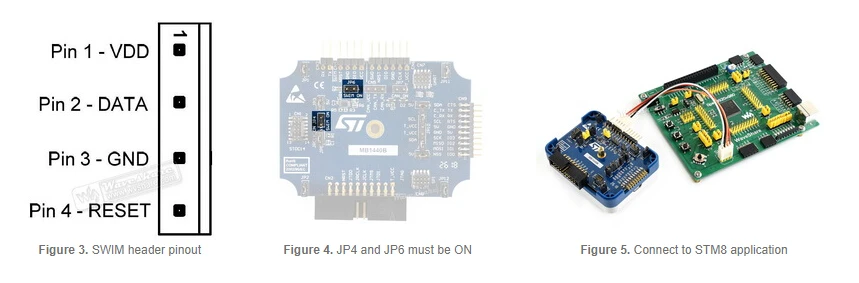

Подключитесь к STM8 приложений

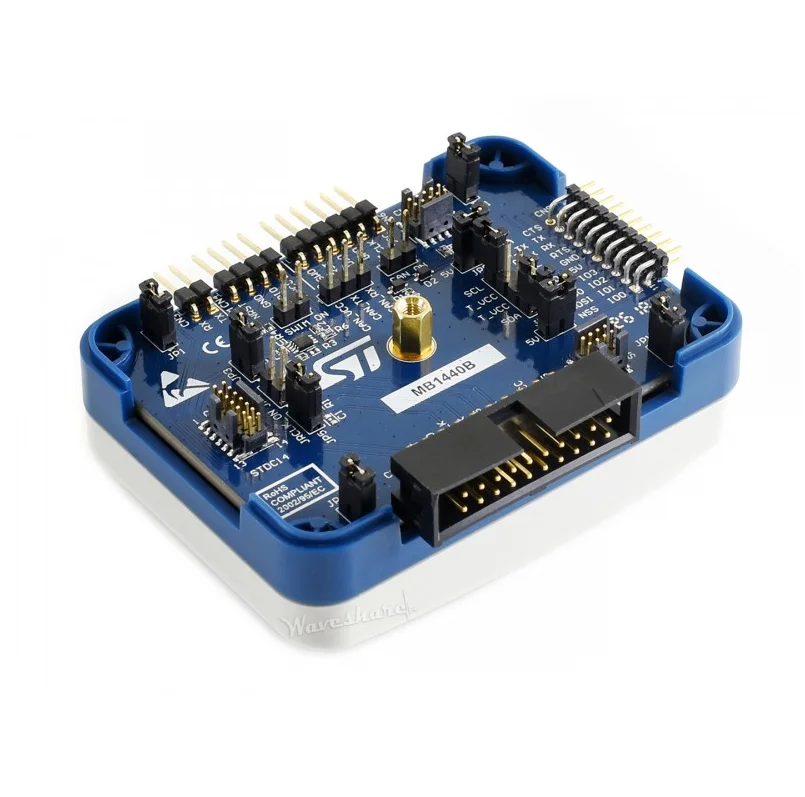

STLINK-V3SET можно подключить к целевым приложениям STM8 на плавательном интерфейсе, который доступен только на адаптере (MB1440).
- JP4 и JP6 на плате MB1440 должны быть включены, чтобы активировать протокол плавания
- Мы также предоставляем два дополнительных бесплатных купальных кабеля для легкого использования
- Убедитесь, что сопоставление pin-to-pin правильно, особенно VCC и GND, чтобы избежать повреждения STLINK-V3SET
STLINK-V3SET светодиодный статус
- COM светодиодный мигает красным:Происходит первое перечисление USB с ПК.
- COM светодиодный красный:Устанавливается связь между STLINK-V3SET и ПК (конец перечисления).
- COM светодиодный мигает зеленый/красный:Обмен данными между целью и ПК.

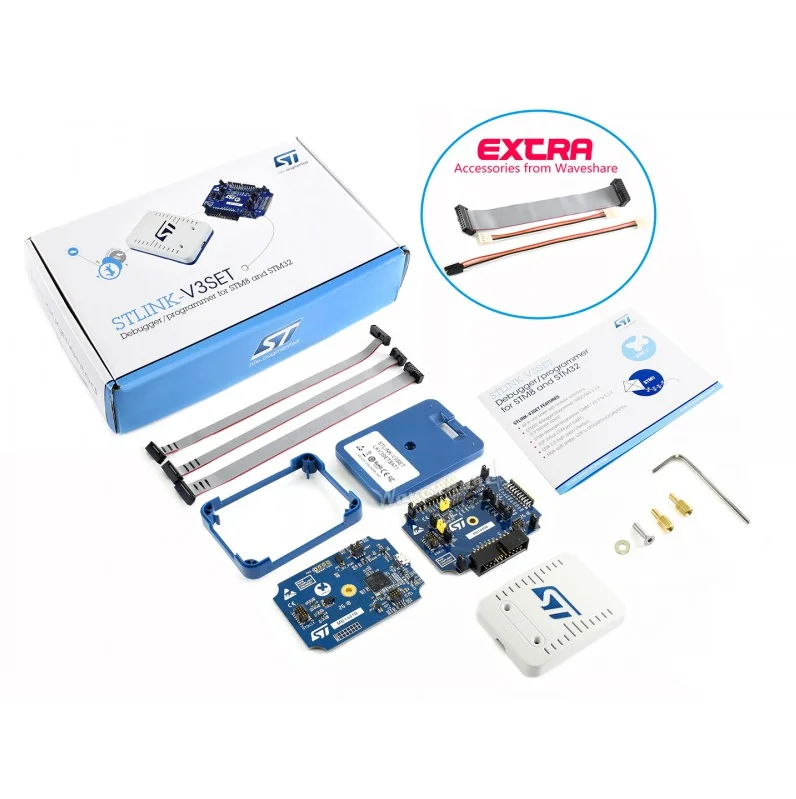

Посылка содержание
Вес:0,23 кг
- STLINK-V3SET x1
- Разъем USB типа A для кабеля micro B x1
- 20-контактный разъем JTAG/SWD плоский (бесплатно) x1
- Плавать двойной 4-контактный разъем разъемы кабель (бесплатно) x1
- Плавать 4-контактный разъем, чтобы отделить контакты кабеля (бесплатно) x1
