Электронный тестер нагрузки постоянного тока 35 Вт 5A регулируемый USB

Электронный тестер нагрузки постоянного тока 35 Вт 5A регулируемый USB

1. Описание:

Промышленный электронный тестер нагрузки с длительным сроком службы использует вентилятор с большим сроком службы, который имеет высокую скорость вращения и сильный ветер. Он поддерживает непрерывную разрядку для бесперебойной работы и подходит для длительного разряда или фабрика проводит испытание на старение продуктов. Он подходит для тестирования мощности выходного тока зарядного устройства, испытания на старение зарядного устройства, измерения емкости нагрузки аккумулятора и т. д.

Он может использоваться в качестве обычной электронной нагрузки, также может использоваться USB Электронная загрузка, может обмануть поддержку QC2.0/QC3.0/AFC/FCP протокол быстрой зарядки, триггер выход 5 В/9 В/12 В/20 в и другие напряжения, использование жидкокристаллического дисплея, дружественный интерфейс человека-компьютера и отличные показатели производительности, удовлетворить широкий спектр потребностей тестирования.

2. Особенности:

1>. С внешним корпусом

2>. ЖК-дисплей высокой четкости

3>. Поддержка быстрой зарядки

4>. Высокая точность 0.01A

5>. Поддержка защиты от перенапряжения

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты под напряжением

8>. Поддержка защиты от перегрева

9>. Несколько параметров отображаются одновременно

10>. Автоматическое подсчет рабочих часов

3. Параметры:

1>. Название продукта: KZ35 5A 35W электронный тестер нагрузки

2>. Модель: KZ35

3>. Рабочее напряжение: DC 4,0 V-25V

4> Номинальный ток нагрузки: 5A

5>. Мощность: 35 Вт

6>. Точность тока: 1%

7>. Точность напряжения: 0.5%

8>. Режим быстрого запуска заряда: QC2.0 5 В/9 В/12 В/20 в, QC3.0,AFC9V,FCP

9>. Метод рассеивания тепла: вентилятор + алюминиевый радиатор

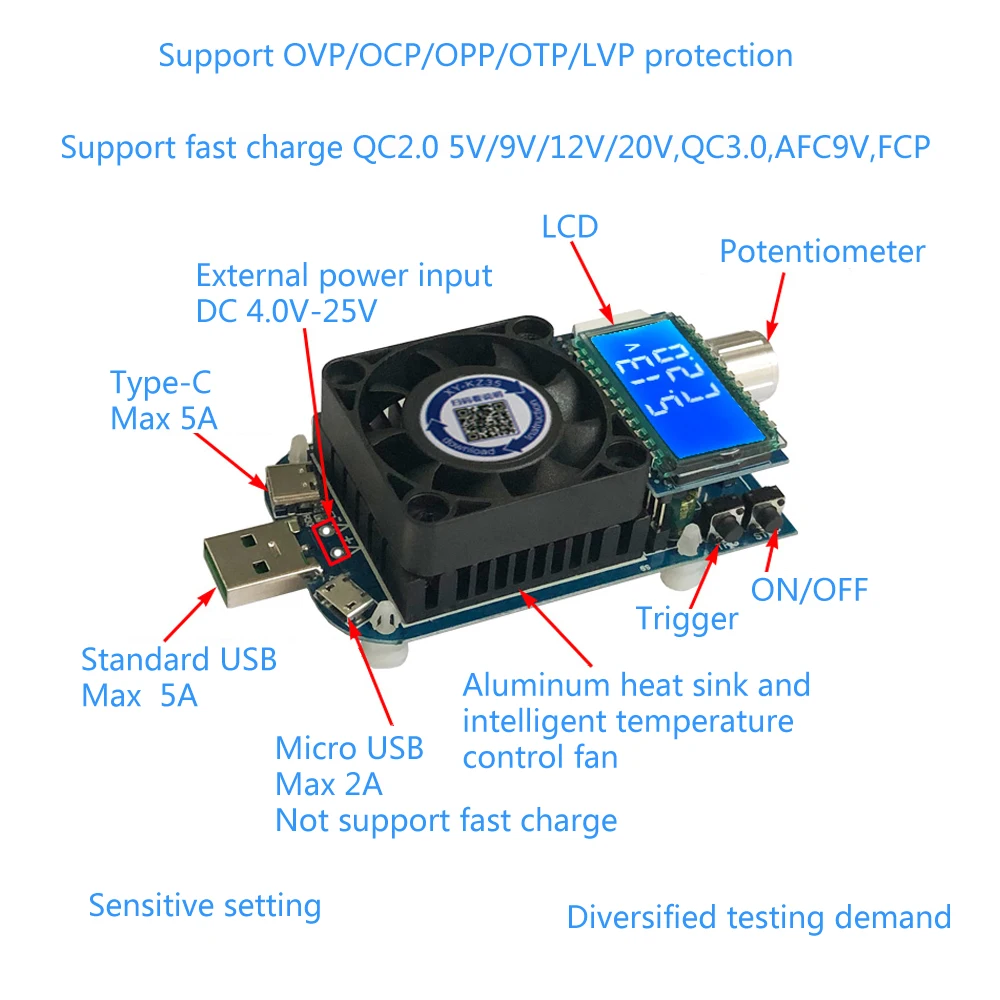

10>. Расширенный интерфейс: Micro USB,Type-C USB

11>. Защита от перенапряжения: по умолчанию 25,2 в (регулируется)

12>. Защита от перегрузки по току: по умолчанию 5.10A (регулируется)

13>. Защита от превышения мощности: по умолчанию 35,5 Вт (регулируется)

14>. Защита от напряжения: по умолчанию 4,0 в (регулируется)

15>. Защита от перегрева: около 80 ℃ (не регулируется)

16>. Скорость вентилятора: 8000 об/мин +/-10%

17>. Рабочая температура:-40 ℃ ~ 85 ℃

18> Рабочая влажность: 0% ~ 95% относительной влажности

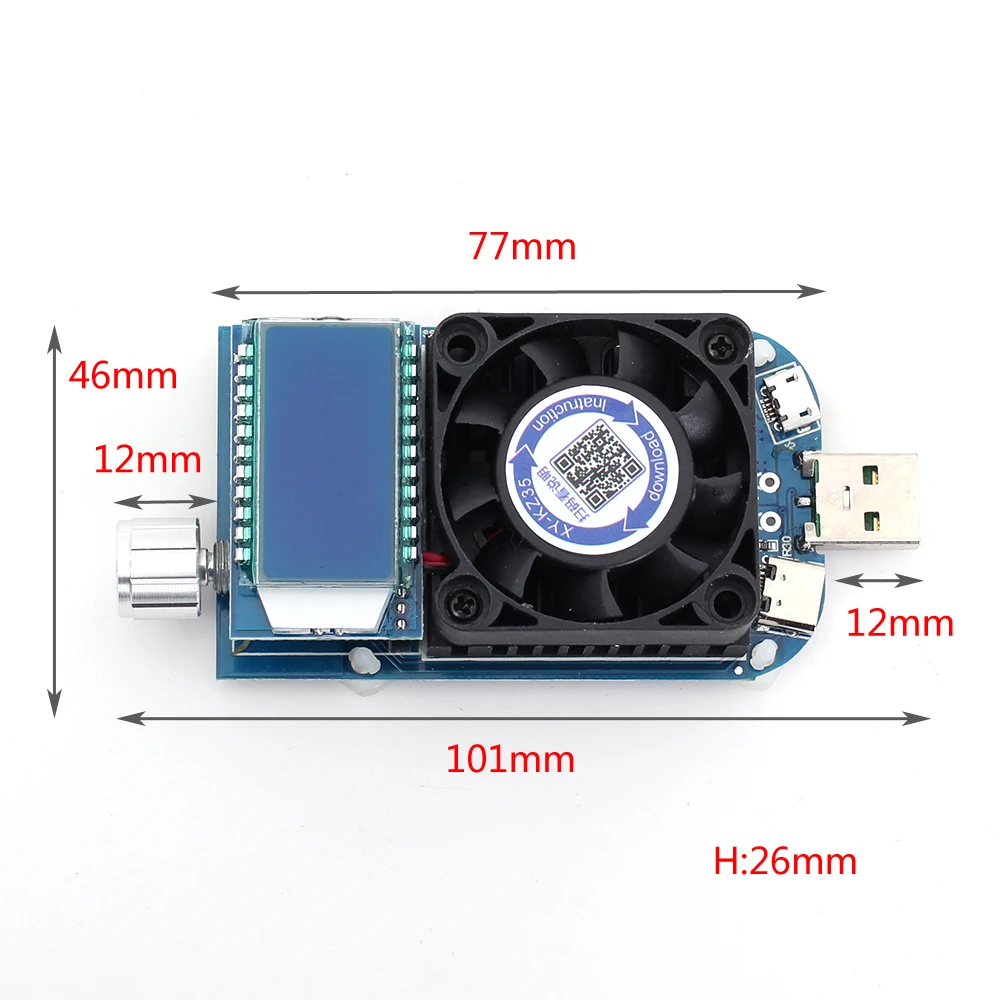

19>. Размер: 101*46*26 мм

4. Функция:

1>. Отображение тока A, напряжения V, мощности W, мощности Ah и времени разряда

2>. Идеальный защитный механизм

3>. Автоматическое подсчет емкости и времени разряда

4>. Поддерживает настройку максимальной емкости разряда (OAH) и максимального времени разряда (OHP).(достичь без присмотра для испытания на старение энергии)

5>. Интеллектуальный вентилятор контроля температуры. Вентилятор автоматически запускается, когда мощность превышает 10 Вт или температура превышает 40 ℃

6>. Поворотный потенциометр для точной регулировки тока до 0,01a

7>. Ток может быть заблокирован для предотвращения неправильной работы

8>. Функция Группы данных: пользователь может выбрать, накопить ли значение емкости и время работы предыдущей фазы

9>. Можно установить, что KZ35 может быть установлен вручную или автоматически восстановить нормальную работу (REC) после того, как нагрузка будет выпущена из защитного механизма.

10>. Поддержка передачи данных UART

5. Механизм защиты:

1>.KZ35 Поддерживает обратную защиту.

2>. Защита от перенапряжения OVP. Значение защиты по умолчанию составляет 25,2 в. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OVP и мигать после запуска защиты от перенапряжения.

3>. Защита от перегрузки по току OCP. Значение защиты по умолчанию составляет 5,10 А. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OCP и мигать после запуска защиты от перегрузки по току.

4>. Защита от превышения мощности OPP. Значение защиты по умолчанию составляет 35,5 Вт. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OPP и мигать после запуска защиты от превышения мощности.

5>.OTP защита от перегрева. Значение защиты по умолчанию составляет 80 ℃. Он не может быть изменен! Экран будет отображать OTP и мигать после начала защиты от температуры.

6>.LVP под защитой напряжения. По умолчанию защита значение 4,0 V. Но пользователь может изменить значения по мере необходимости. Экран будет отображать LVP и мигать после запуска под защитой напряжения. В тестирования разрядки батареи, установки соответствующего LVP может эффективно предотвратить аккумулятор от чрезмерно разряжена, фонарик, таким образом, чтобы не повредить аккумулятор.

6. Состояние Инициализации:

Автоматическое отображение последнего значения параметра.

7. Производительность и Время разряда:

1>. Статистическая информация о разрядной мощности: KZ35 начинает работать со времени включения и выключения для загрузки. Считается, что процесс разрядки завершен, а статистическая информация окончена.

2>. Время разряда: KZ35 начинает работать с статистики от включения до выключения для загрузки. Считается, что процесс разрядки завершен, а статистики закончена.

8. Набор OAH и OHP:

1>. Установите максимальную емкость OAH:KZ35 автоматически останавливает работу и мигает «OAH» на экране, когда емкость сброс нагрузки выше установленной максимальной мощности после включения функции OAH. Данные о емкости автоматически очищаются после выхода будильника OAH.

2>. Установите максимальное время разряда OHP:KZ35 автоматически останавливает работу и мигает «OHP» на экране, когда время сброс нагрузки больше установленного максимального времени разряда после включения функции OHP. Данные о времени разряда очищаются автоматически после выхода будильника OHP.

3>. OAH и OHP могут быть идеально реализованы без присмотра для испытания на старение энергии.

4>.KZ35 будет записывать емкость и время разряда, даже если OAH и OHP не включены. Но KZ35 перестает работать после достижения установленного значения, если включить OAH и OHP. Время работы KZ35-это Режим обратного отсчета при включении OHP.

9. Функция Группы данных DAT:

1>.DAT0: только мигает и отображает значение емкости и время работы предыдущего этапа, а не добавляется к следующему этапу.

2>.DAT1: мигает и отображает значение емкости и время работы на предыдущей стадии, и автоматически добавляется к следующей стадии.

10. Функция МУОВ:

Можно установить, что KZ35 может быть установлен вручную или автоматически восстановить нормальную работу (REC) после того, как нагрузка будет выпущена из защитного механизма.

Состояние: нагрузка автоматически восстанавливает нормальную работу после выхода защитного механизма.

Состояние выключено: нагрузка должна быть вручную восстановлена до нормальной работы после выхода защитного механизма.

11. Автоматическая функция:

Автоматическая функция используется для установки автоматического запуска функции быстрой зарядки после включения питания.

Статус: автоматически запускает функцию быстрой зарядки после включения. Подходит для пакетного тестирования старения зарядного устройства.

Состояние выключено: не запускает функцию быстрой зарядки автоматически.

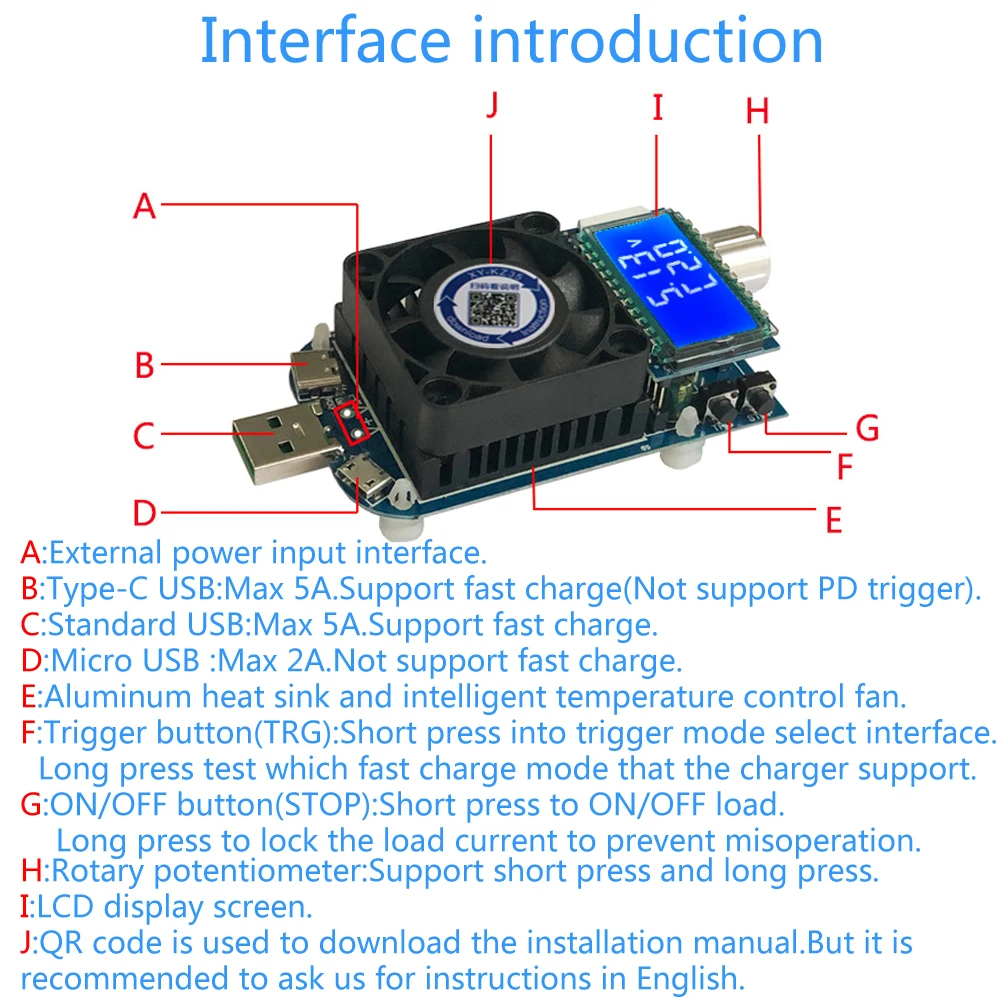

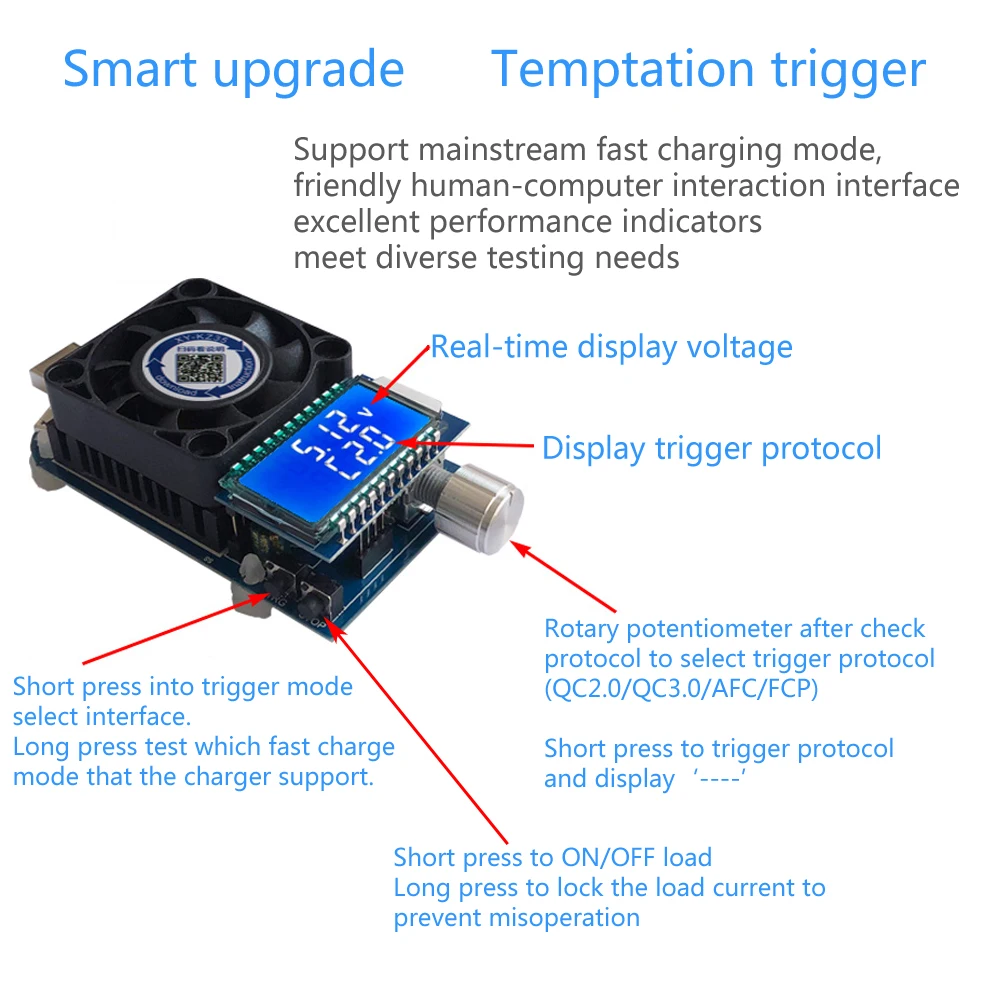

12. Описание интерфейса запуска:

1>. Короткое нажатие кнопки «остановить», чтобы включить KZ35 после включения. Длительное нажатие, чтобы заблокировать ток нагрузки, чтобы предотвратить ошибки.

2>. Установите значение тока поворотным потенциометром.

3>. Нажмите потенциометр для переключения параметров отображения на второй линии. Первая линия отображает напряжение и вторая линия отображает ток/мощность/Емкость/время.

4>. Экран будет отображать ток при поворотном потенциометре на любом интерфейсе дисплея.

5>. Удерживайте кнопку «остановить» более 3 секунд, чтобы заблокировать параметр на интерфейсе отображения тока. Экран будет отображать символ блокировки, если включить функцию блокировки данных. В это время ток нагрузки не может быть отрегулирован в режиме реального времени поворотным потенциометром для предотвращения неправильной работы.

6>. Удерживайте кнопку «остановить» в течение более 3 секунд, чтобы очистить соответствующие данные о емкости/времени на интерфейсе отображения емкости/времени.

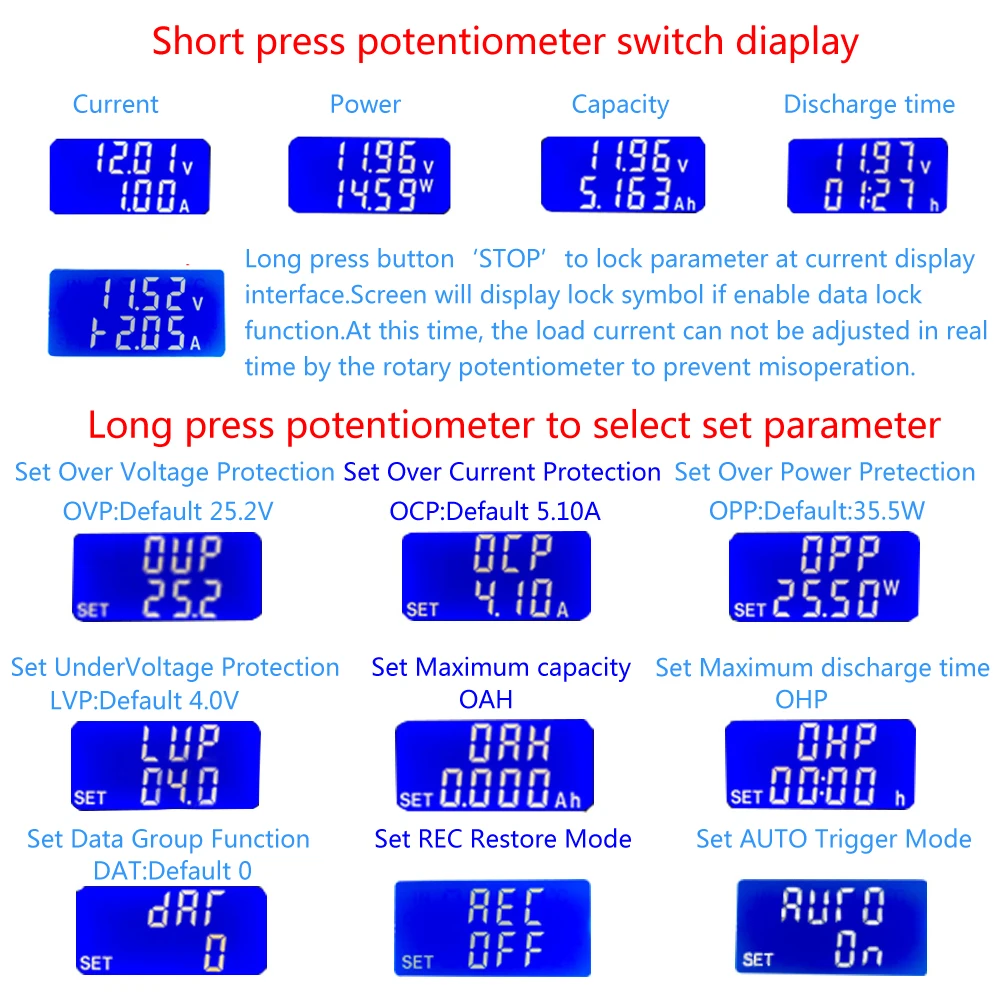

13. Описание интерфейса настройки:

1>. Удерживайте нажатие потенциометра в течение более 3 секунд для ввода интерфейса набора параметров.

2>. Установите ток нагрузки поворотным потенциометром. Увеличьте значение тока по часовой стрелке.

3>. Параметр набора переключателей нажатием потенциометра.

4>. Нажмите кнопку «остановка» для включения или отключения функции OAH(OHP) на интерфейсе OAH(OHP). Экран будет отображаться «----», если функция OAH(OHP) отключена.

5>. Поворотный потенциометр для установки значения на OUP/OCP/OPP/LUP/OAH/DAT/REC/AUTO параметр.

6>. Удерживайте кнопку «остановить», чтобы установить диапазон мощности на интерфейсе OAH. Каждый раз, когда нажмите кнопку, Десятичная точка движется по одному, а затем поворачивает потенциометр, чтобы изменить значение. Емкость дальность 9.999Ah/99.99Ah /999.9Ah/9999Ah.

7>. На интерфейсе набора OHP появится вторая линия '--:--'. Пользователю нужно нажать кнопку 'остановить', чтобы установить параметры часов и минут, а затем поворотный потенциометр для установки значения.

8>. Удерживайте нажатие потенциометра более 3 секунд, чтобы сохранить параметры после завершения настройки. Затем выйдите из интерфейса настроек.

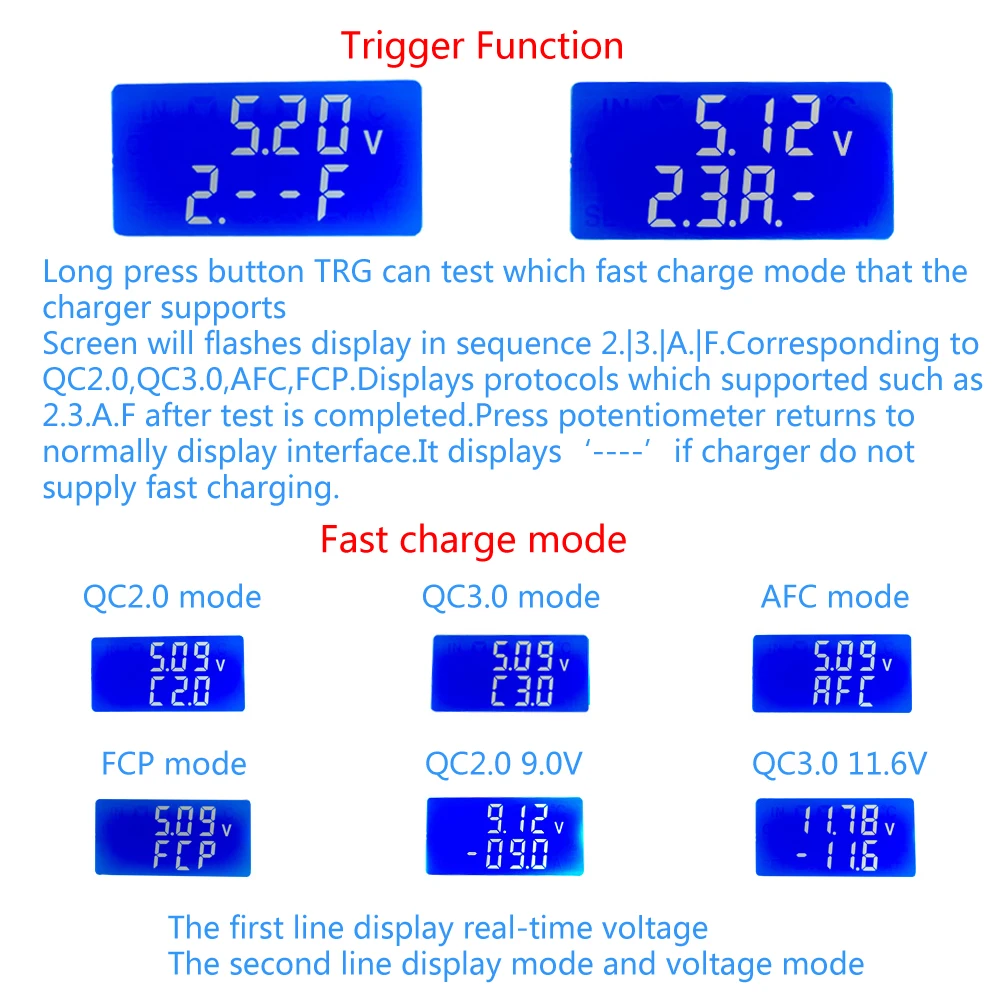

14. Функция триггера/обманки:

1>. Функция запуска: поддерживает несколько режимов быстрой зарядки для запуска spoofing. Поддерживает QC2.0, QC3.0, Samsung AFC 9V, Huawei FCP.

2>. Быстрая зарядка поддерживает автоматическое обнаружение: нажмите кнопку «TRG», чтобы проверить, какой режим быстрой зарядки поддерживает зарядное устройство.

3>. Автоматически запускает функцию быстрой зарядки после включения питания: автоматически запускает функцию быстрой зарядки после включения. Она подходит для пакетного тестирования старения зарядного устройства.

4>. Описание функции al: функция триггера-это функция, которая посылает сигнал от 'D + 'и 'D-', чтобы обмануть зарядное устройство для запуска функции быстрой зарядки. Загрузка автоматически выключится после входа в этот режим. KZ35 вернется в состоянии до того, как груз был вызваны после того, как триггер будет завершен. В дополнение к функции автоматического обнаружения, Другие режимы поддерживают только команды запуска отправки, и невозможно определить, является ли триггер успешным.

5>. Определите, какой режим быстрой зарядки поддерживает зарядное устройство. Нажмите кнопку «TRG», чтобы проверить, какой режим быстрой зарядки поддерживает зарядное устройство.

6>. Экран будет мигать последовательно и отображать '2. "3." "." «F». Соответствует обнаружению QC2.0,QC3.0,AFC,FCP в свою очередь. Экран отображает протоколы, поддерживаемые зарядным устройством, такие как '2.3.A. F' после завершения теста. Нажмите потенциометр возвращается к стандартному интерфейсу дисплея. Он будет отображаться '----', если зарядное устройство не обеспечивает быструю зарядку.

7>. Нажмите кнопку «TRG», введите в интерфейс выбора пускового Протокола после определения протокола быстрой зарядки, поддерживаемого зарядным устройством. Затем поворотный потенциометр для выбора протокола быстрой зарядки. Затем нажмите потенциометр для запуска протокола. Экран '----'. После того, как триггер после завершения модификации соответствующее напряжение будет отображаться следующим образом:

7,1>. Режим QC2.0: вторая линия отображает '-05,0'. Поворотный потенциометр для выбора напряжения. Опцией является '-05,0'-09,0 '-12,0'-20,0 ', который представляет 5,0 V, 9,0 V, 12,0 V, 20,0 V протокола QC2.0 соответственно. Первая линия отображает напряжение в реальном времени. После выбора напряжения, короткого нажатия потенциометра и возврата к нормальному интерфейсу дисплея.

7,2>. Режим QC3.0: вторая линия отображает '-05,0'. Поворотный потенциометр для выбора напряжения. Первая линия отображает напряжение в реальном времени. После выбора напряжения, короткого нажатия потенциометра и возврата к нормальному интерфейсу дисплея.

7,3>. Режим AFC/FCP: после завершения запуска, он автоматически вернется к нормальному интерфейсу.

15. Используйте шаги:

1>. Подключение нагрузки от USB.

2>. Установите правильные параметры в соответствии с инструкцией.

3>. Проверка и использование.

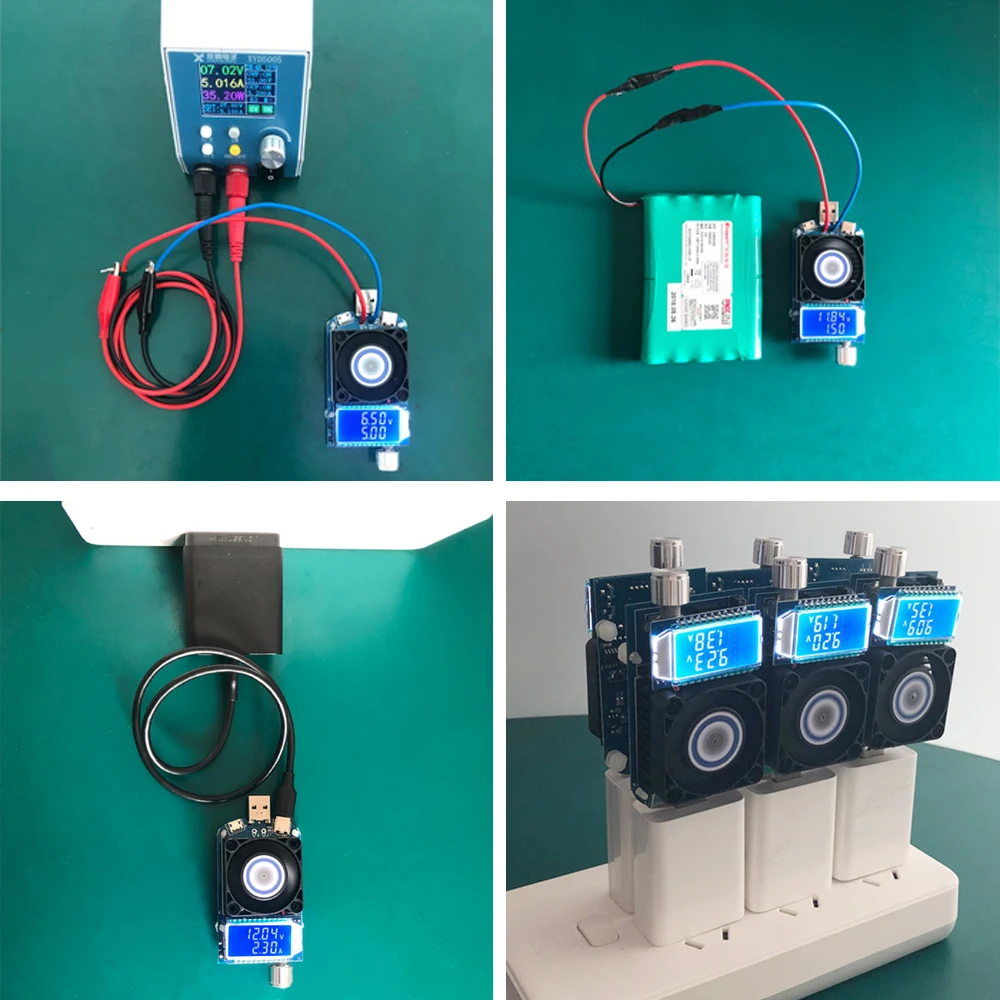

16. Применение:

1>. Испытание нагрузки

2>. Испытание цепи

3>. Испытание на разрядку аккумулятора

4>. Осмотр оборудования завода

5>. Обычная нагрузка

6>. Тестер старения источника питания

7>. Вспомогательный разъем снятия мерок вручную, качество кабель с микро usb-портом для зарядки

8>. Вспомогательное измерение качества линий зарядки типа c

9>. Вспомогательное зарядное устройство для измерения мощности выходного тока

10>. Фабричное зарядное устройство для испытания на старение

17. Примечание:

1>. Это не может привести к выходному напряжению.

2>. Перед использованием ознакомьтесь с руководством и описанием.

18>. Часто задаваемые вопросы:

1>. В: мое зарядное устройство с номинальной максимальной поддержкой QC2.0 12V2A. Как я могу проверить, поддерживается ли зарядное устройство?

A: Подключите нагрузку, нажмите кнопку триггера 'trg', Введите интерфейс выбора протокола быстрой зарядки. Выберите режим QC2.0 поворотным потенциометром. Короткое нажатие потенциометра. ЖК-дисплей будет динамически отображаться '----'. Второй линейный дисплей '-5,0' после активации режима быстрой зарядки QC2.0. Затем вращающийся потенциометр для выбора '-12,0'. Первая строка покажет информацию о состоянии фактическое напряжение. Проверьте, соответствует ли фактическое напряжение 12,0 в. И Затем нажмите потенциометр возврата к интерфейсу нагрузки. Нажмите кнопку «остановить», чтобы повернуть нагрузку и медленно отрегулировать ток до 2 А. Проверьте, если напряжение значительному снижению (> 0,5 V). Затем дайте нагрузке работать в течение определенного периода времени и измерьте тепло зарядного устройства. Если нагрузка перезапускается или значительно уменьшается напряжение или зарядное устройство резко нагревается, это означает, что грузоподъемность зарядного устройства не является достаточным и должен уменьшить ток, чтобы сохранить нормальное использование.

2>. Вопрос: поддерживается ли мое зарядное устройство PD2.0?

О: нагрузка может сделать испытание на старение для зарядного устройства PD, но соблазнение PD невозможно. Двухголовая линия type-c соединяет зарядное устройство PD и нагрузку, а зарядное устройство PD выводит 5 В по умолчанию. Если зарядное устройство PD поддерживает QC2.0 одновременно. Нагрузка может пройти испытание на старение зарядного устройства PD.

3>. Я хочу выпустить быструю зарядку, как достичь?

Метод 1: в интерфейсе нагрузки нажмите кнопку триггера «TRG», чтобы определить зарядное устройство, которое поддерживается режимом быстрой зарядки. После завершения теста, короткая Кнопка потенциометра и обратно к интерфейсу нагрузки, затем будет выпущен оригинальный выбранный режим быстрой зарядки.

Метод 2: удерживайте Потенциометр в интерфейсе настройки, выберите «auto: OFF' state, а затем повторно включите для загрузки. Затем также будет выпущен оригинальный выбранный режим быстрой зарядки.

19>. Посылка:

1>.1 шт. KZ35 5A 35 Вт электронный тестер нагрузки;
