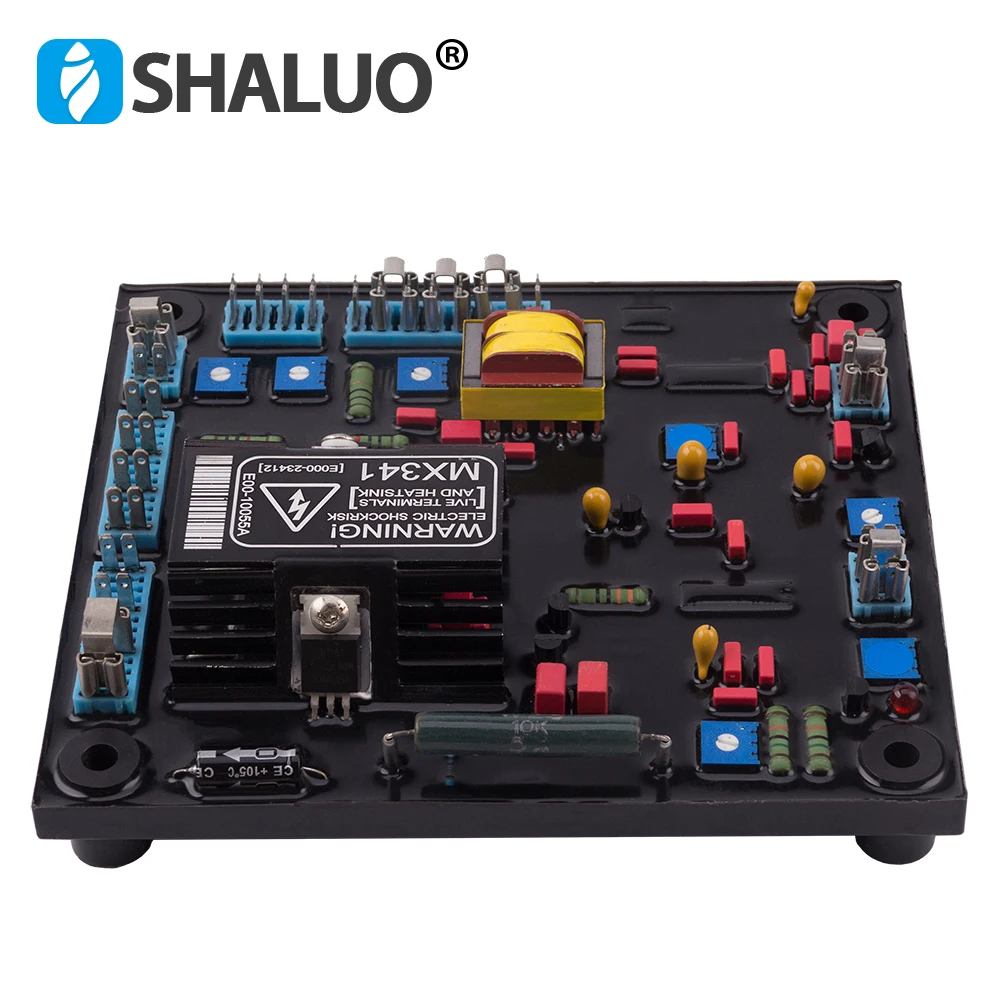

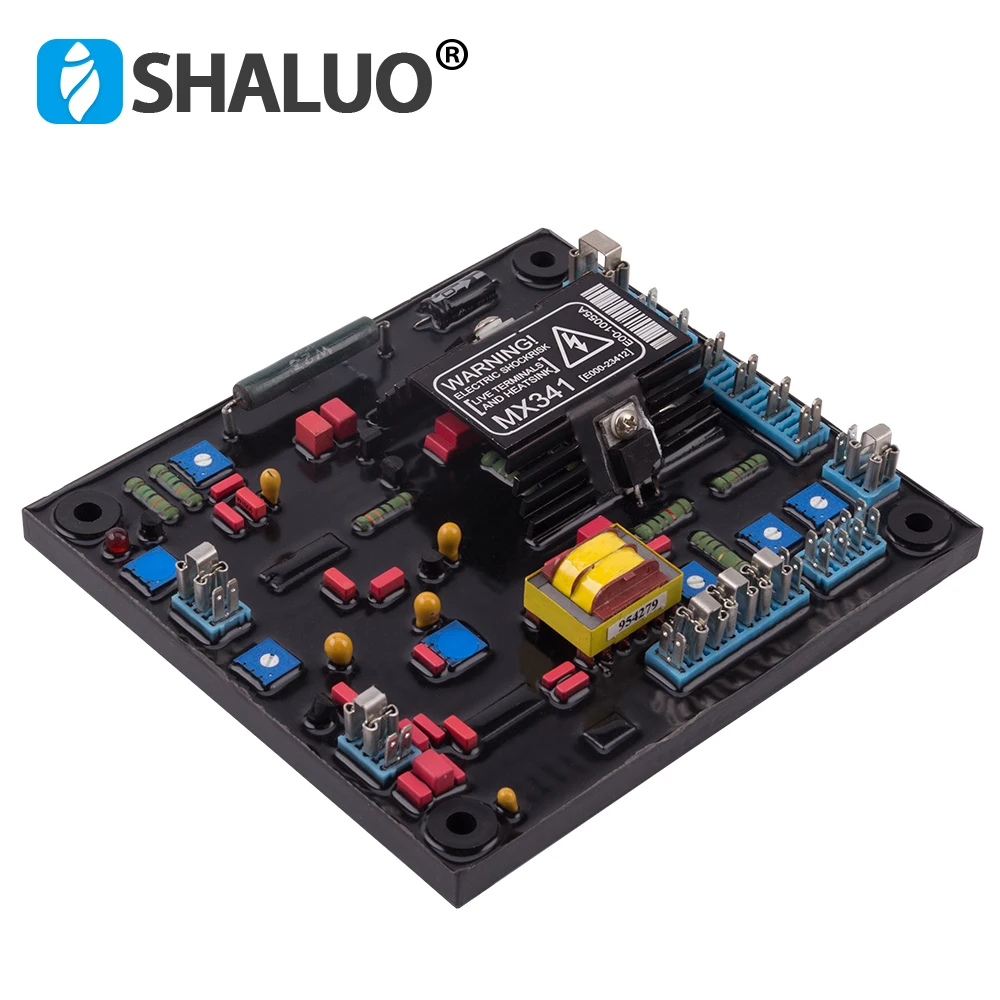

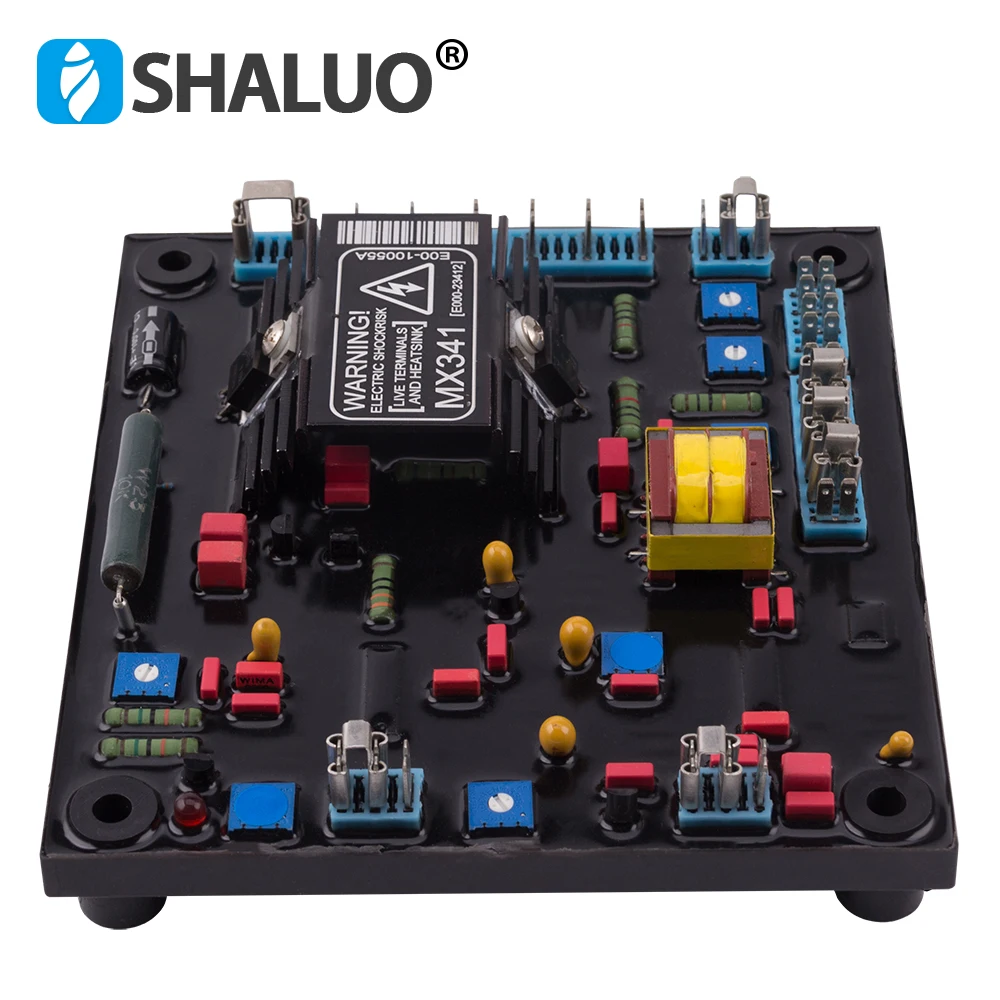

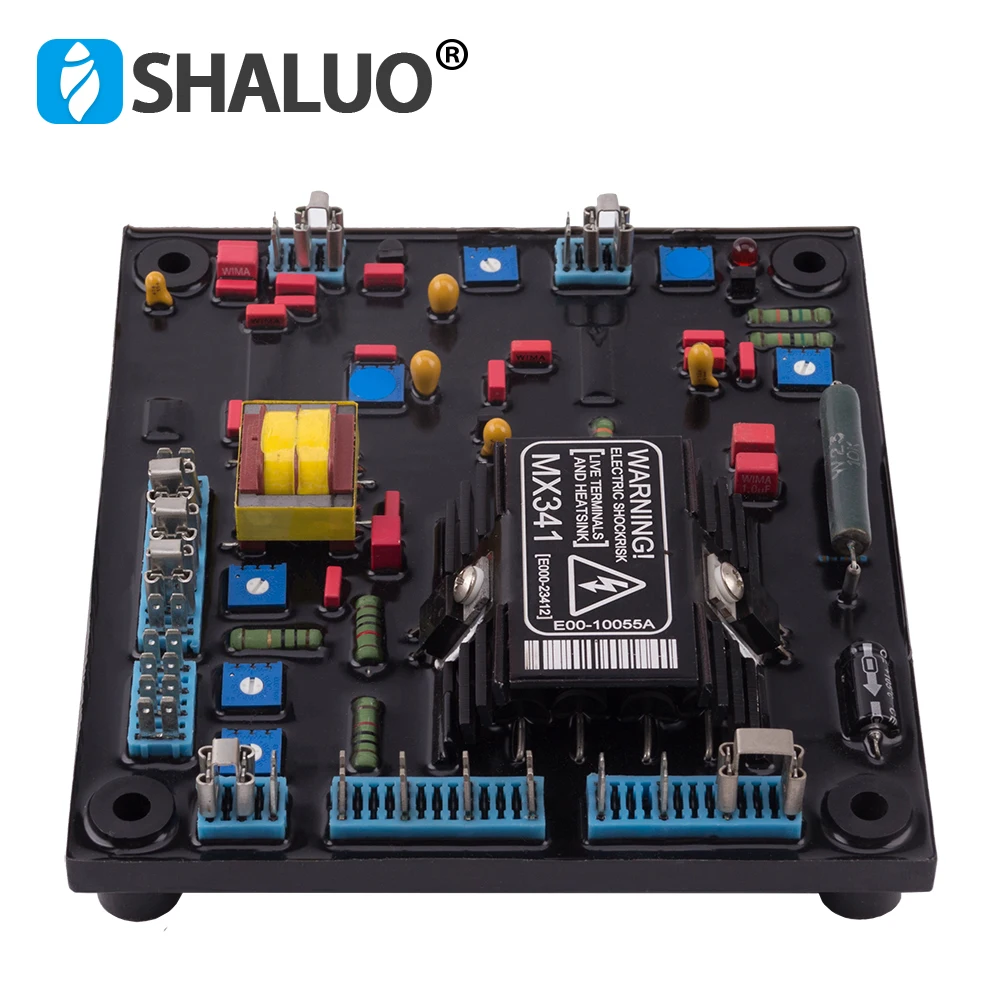

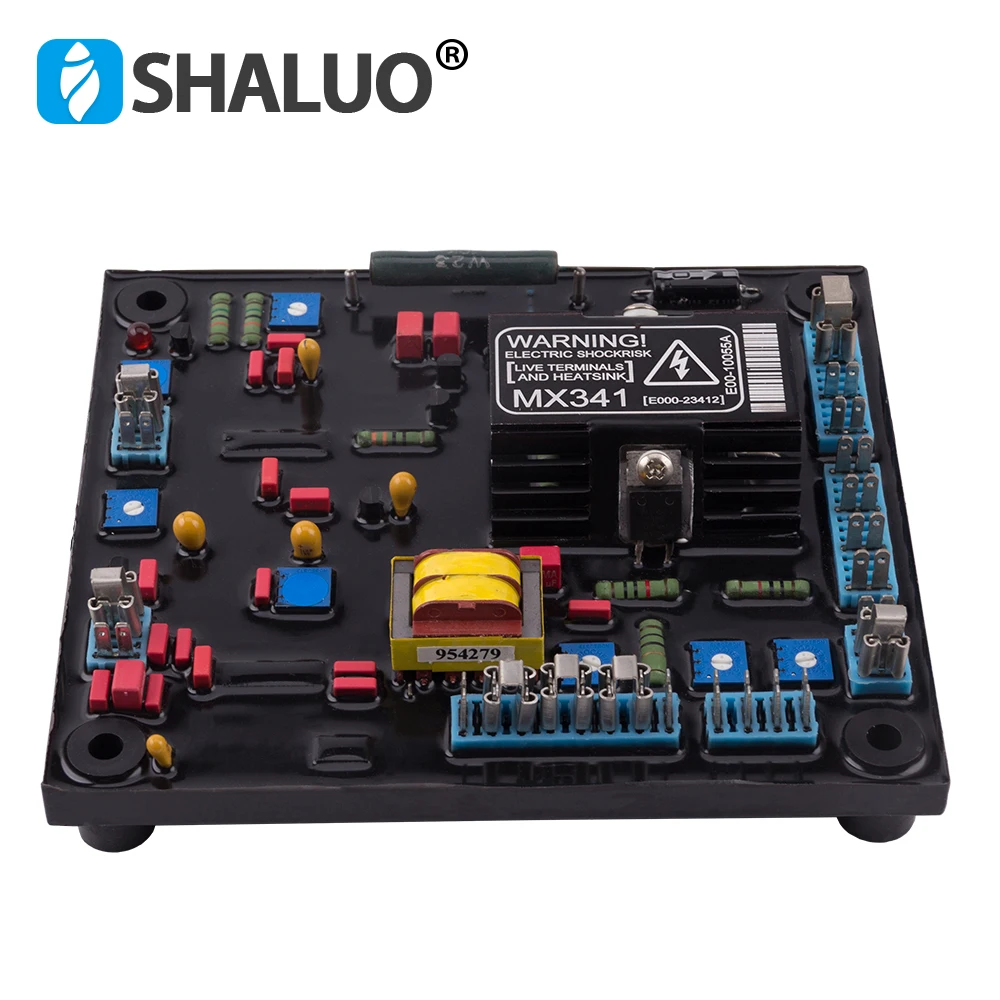

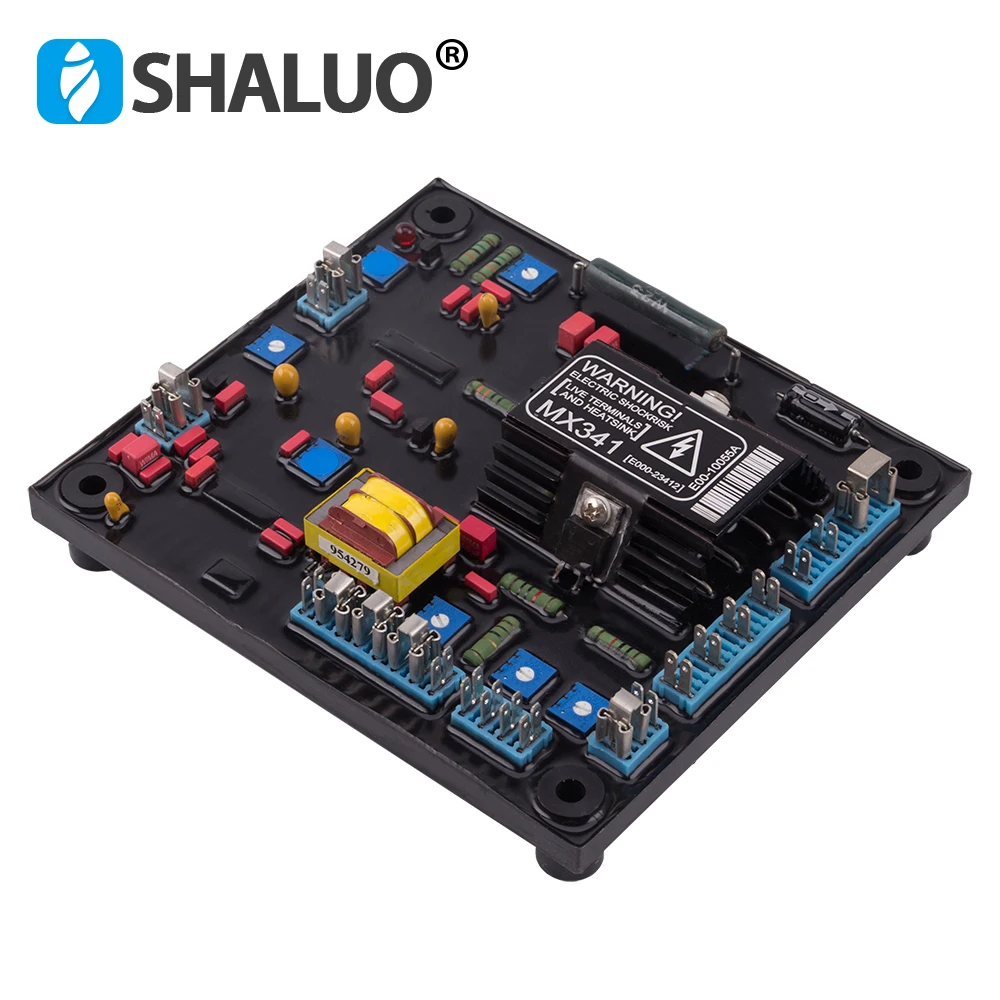

Автоматический регулятор напряжения AVR MX341 стабилизатор для мягкого резинового магнитного генератора

Описание продукта:

MX341-A AVR является двухфазным автоматическим регулятором напряжения и является частью системы возбуждения для генератора без кисти. Мощность возбуждения происходит от трехфазного генератора постоянного магнита (PMG), чтобы изолировать цепи управления AVR от эффектов нелинейных нагрузок и уменьшить радиочастотные помехи на клеммах генератора. Постоянный генератор короткого замыкания тока является еще одной особенностью системы PMG.

Регулятор напряжения MX341-A определяет напряжение в намотке главного генератора и контролирует подачу питания на статор возбуждающего устройства, а следовательно, главный ротор для поддержания выходного напряжения генератора в пределах указанных пределов, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.

В комплект входит схема мягкого пуска для обеспечения плавного управления увеличением выходного напряжения генератора.

Схема измерения частоты постоянно контролирует скорость вала генератора и обеспечивает защиту от недостаточной скорости системы возбуждения, уменьшая выходное напряжение генератора пропорционально скорости ниже предустановленного порога. Дальнейшее улучшение этой функции является регулируемым напряжением на уклон Герц для улучшения времени восстановления двигателя на двигателях с турбонаддувом. В комплект входит схема мягкого пуска для обеспечения плавного управления увеличением выходного напряжения генератора.

Неконтролируемого возбуждения ограничивается определённым безопасный период в результате внутренних отключение AVR устройства вывода. Это условие остается заблокированным до тех пор, пока генератор не прекратится.

Предоставление изготовлена исключительно для подключения пульта дистанционного напряжения машинка для стрижки, что позволяет пользователю точный контроль генератора выходного сигнала.

Аналоговый вход обеспечивает подключение к контроллеру коэффициента мощности Newage или другим внешним устройствам с совместимым выходом.

MX341-A AVR имеет оборудование для подключения к droop CT, чтобы параллельно работать с другими аналогично оборудованными генераторами.

Технические данные

Зондирования вход

Напряжение 190-264 В переменного тока макс, 1 фаза, 2 провода

Номинальная частота 50-60 Гц

Вход питания (PMG)

Напряжение 140-220 В переменного тока Макс, 3 фазы, 3 провода

Ток 3A/фаза

Номинальная частота 100-120 Гц

Выход

Максимальное напряжение 120 В постоянного тока

Ток непрерывный 2,7 A

Прерывистый 6А для 10 сек.

Сопротивление 15 Ом минимум

Регулирование

+/- 1% (см. Примечание 1)

Тепловой дрейф

0.03% на oC изменение в окружающей среде AVR (примечание 2)

Мягкое время запуска пандуса

Кнопку в течение 3-х секунд

Типичные системы

Ответ AVR 10 мс

Сила тока до 90% 80 мс

Напряжение машины до 97% 300 мс

Внешний регулировки напряжения

+/-10% с 1 k Ом 1 ватт триммером (см. Примечание 3)

В зависимости от частоты защиты

Заданная точка 95% Гц (см. Примечание 4)

Наклон 170% до 30 Гц

Блок питания рассеивания

12 Вт максимум

Аналоговый вход

Максимальный вход +/- 5 в постоянного тока (см. Примечание 5)

Чувствительность 1 в для 5% генератора вольт (регулируемый)

Входное сопротивление 1k Ом

Квадрирования длина свисания вход

10 Ом нагрузки

Макс. Чувствительность: 0,07 A для 5% droop 0PF

Макс. Вход: 0,33 A

По сравнению с возбуждения защиты

Установочная точка 75 В постоянного тока

Задержка времени 10 секунд (фиксированная)

На окружающую среду

Вибрация 20-100 Гц 50 мм/сек

100 Гц-2 кГц 3,3 г

Рабочая температура от-40 до + 70 °C

Относительная влажность 0-70oC 95% (см. Примечание 6)

Температура хранения-55 до + 80oC
