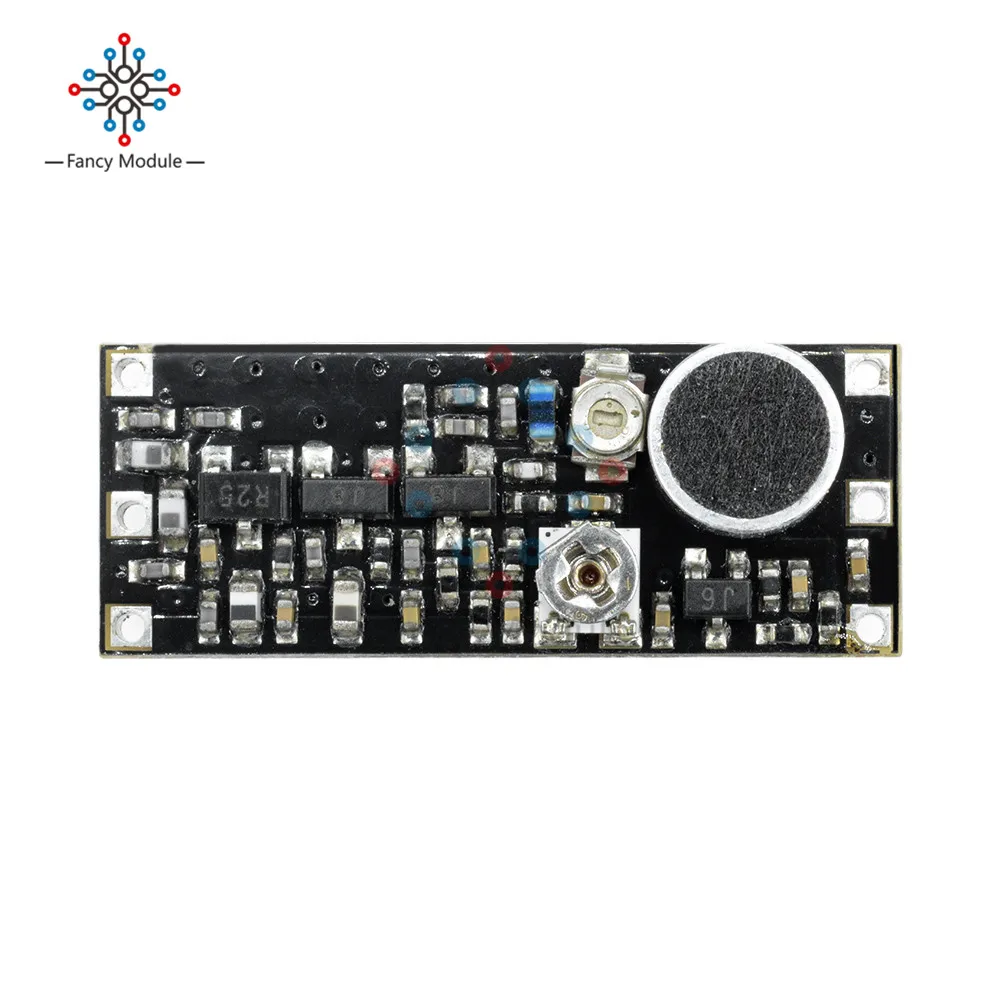

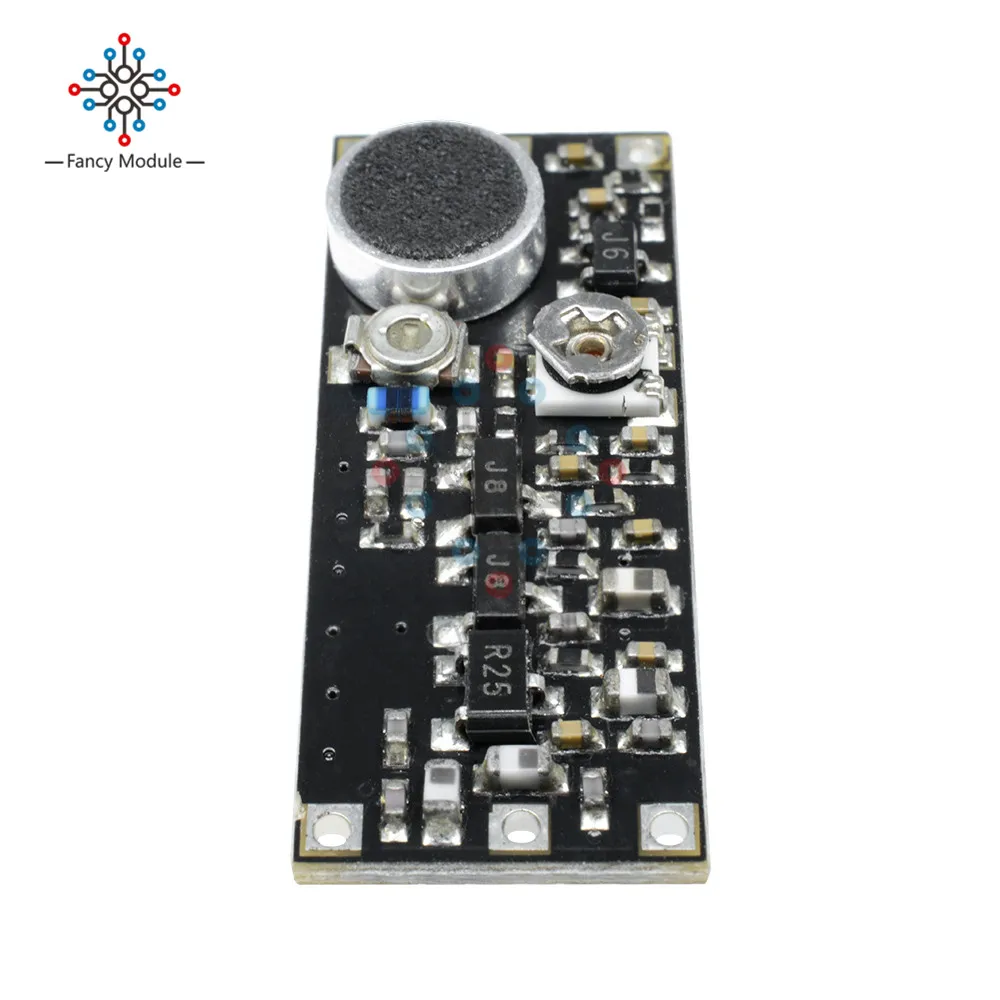

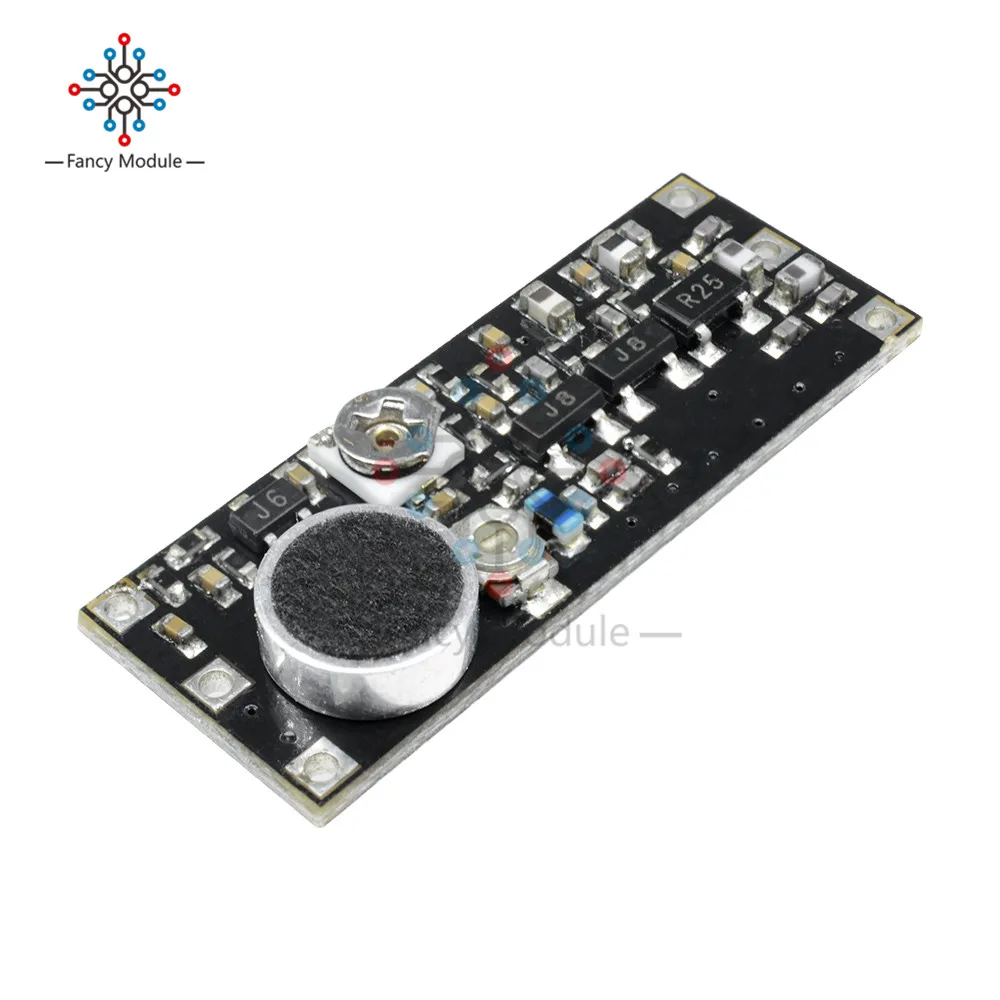

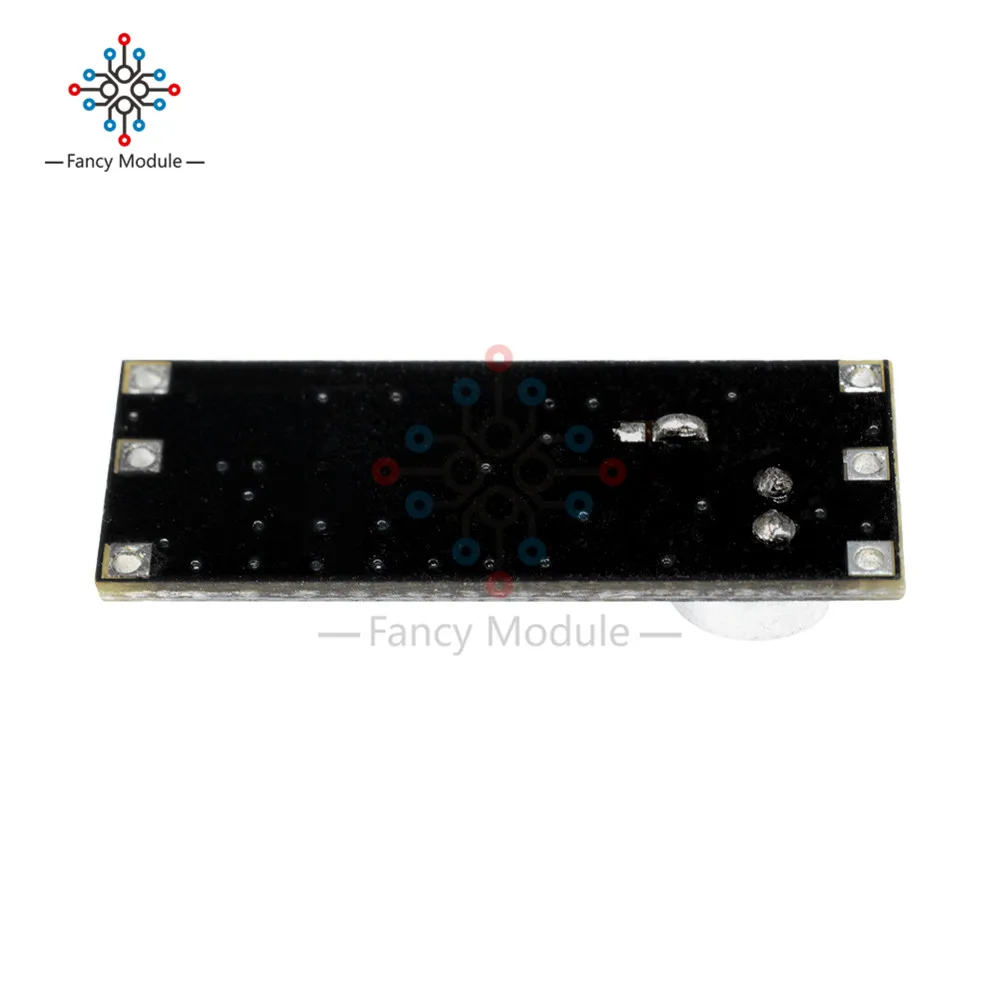

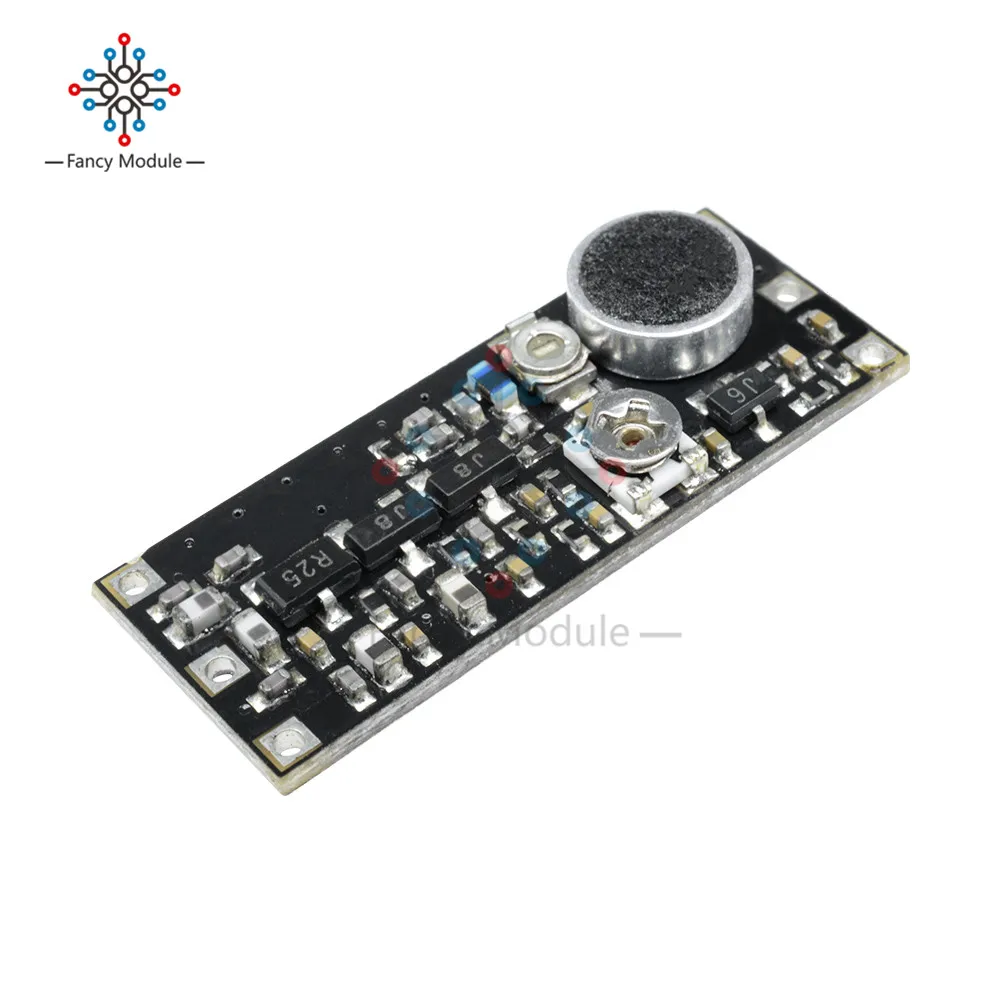

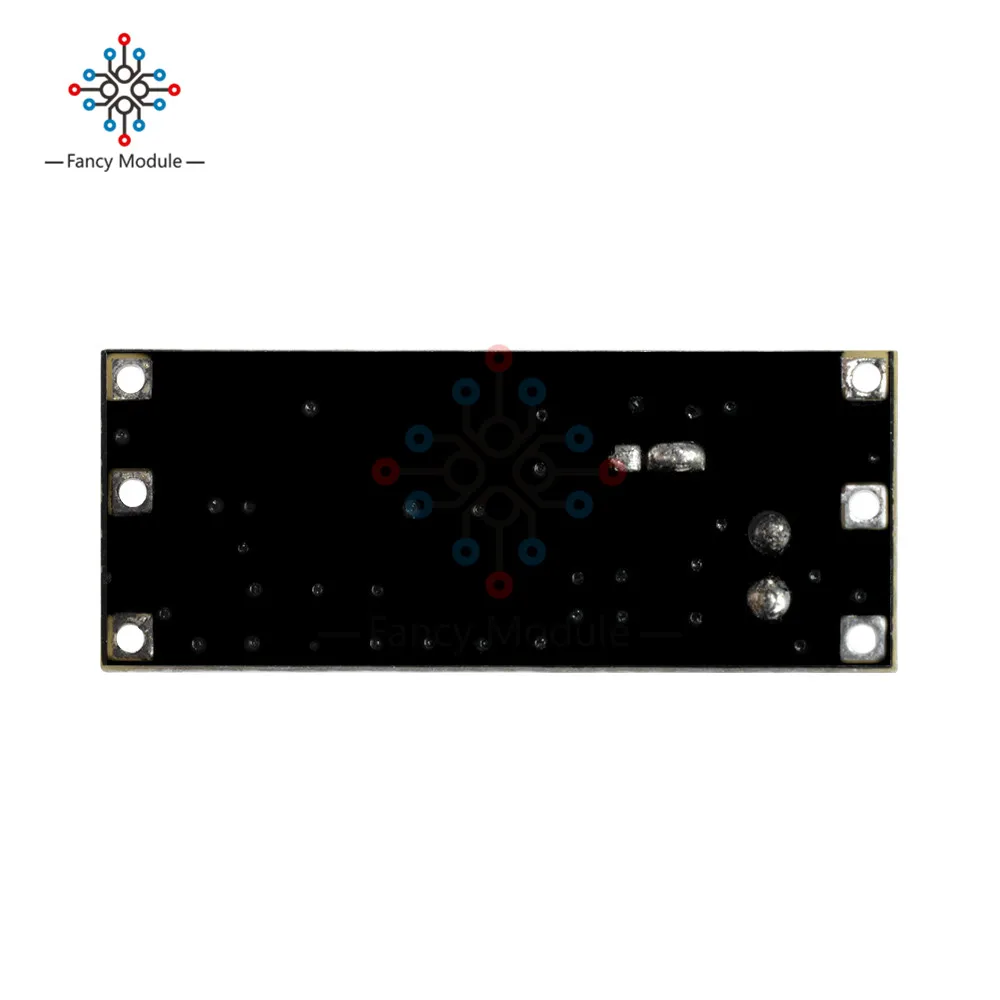

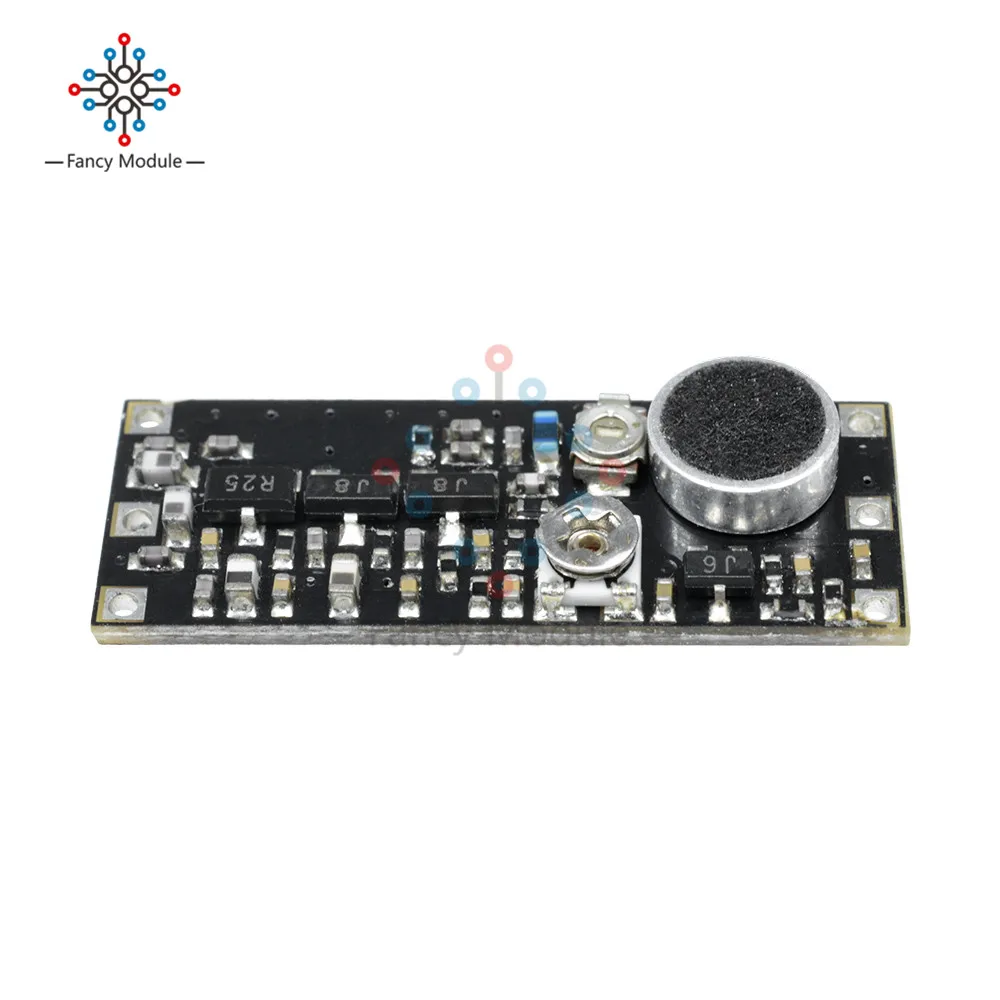

Требования к сборке: 1. Соберите этот продукт. По крайней мере, вы должны иметь паяльник и мультиметр, чтобы понять основы радио. 2, модуль отлажен, можно использовать три провода сварки (2 источника питания 1 антенна). C мощный беспроводной микрофон с большим диапазоном действия: Модуль изготовлен из высокочастотного усилителя мощности на основе модели a. Из-за большой мощности, необходимо подобрать лучшую антенну, чтобы использовать ее мощность. Рекомендуется припаять непосредственно к доске с помощью стержневой антенны 75 см или эмалированного провода толщиной 1 мм. [Характеристики продукта] Размеры: 25*10 мм Рабочее напряжение: 2 в-5 в (Мобильная мощность может быть использована, но с регулируемым источником питания, зарядное устройство мобильного телефона может иметь шум переменного тока, если напряжение слишком высокое, он сожжет пусковую трубку) Рабочий ток: 30-80 мА (измеренный входной Рабочий ток: 4.8в-87ма, 3.6В-63ма, 2.4в-36ма, тест 80 см провода для антенны, соответственно, с использованием четырех, трех, два BPI2100mah никель-металл гидрид аккумуляторная батарея тест) Частота передачи: 80-110 МГц (полное покрытие домашней FM радиочастоты) Мощность передачи: 150 МВт (модели C), 50 метров-800 метров (в зависимости от эффективности антенны определяет расстояние) Способ приема: обычное домашнее fm-радио. Fm-радио, которое поставляется с телефоном, также может быть получено, но интернет-радио, что программное приложение требует сетевого трафика не может быть использован. У нас есть соответствующее радио для продажи. Расстояние излучения: расстояние открытого воздуха без препятствий может достигать 800 метров или более (источник питания 6 в, профессиональная антенна 80 см, Высокочувствительный радиотест Desheng PL606, если общая антенна или группа препятствий тестируют окружающую среду в строительной группе, расстояние будет сокращено) 【Наименование advantages】 1. Встроенный микрофон с внешним аудио входом (моно) 2. Входной микрофон и чувствительность к звуковым волнам регулируются, а частота передачи постоянно регулируется. 3. Передающая Мощность: 5 В вход может достигать 150 МВт, Передающая Мощность, и пространство более 300 метров! 4. Все импортные компоненты, стабильная работа, частота не дрейфует, ручная сенсорная антенна не дрейфует. 5. Широкополосная модуляция, супер хорошее качество звука, сопоставимое с качеством звука fm-радиостанции. Меры предосторожности: 1. Описание температуры: Если модуль горячий, это означает, что антенна не очень хорошо сочетается. Часть передаваемой мощности не может быть передана через антенну, которая нагревается и сделает доску горячей. Необходимо рассмотреть возможность регулировки антенны при обнаружении такой ситуации. 2. Конструкция антенны: (1) Антенна определяет расстояние передачи. Хорошая антенна может передавать в сотни раз больше, чем плохая антенна. (2) рекомендуется использовать 75-80 см в длину, 0,5-1 мм Диаметр эмалированной проволокой, непосредственно привязаны к передающей антенны накладка на печатную плату, выпрямленных и использовать вертикально, эффект лучше. (3) Если расстояние не является высоким, но вы хотите быть более тонким, вы можете использовать обычные провода, которые короче, но это уменьшит расстояние запуска. Пожалуйста, проверьте это самостоятельно. 3. Срок службы батареи: Многие клиенты задают этот вопрос, вы можете рассчитать его самостоятельно, батарея отличается, емкость отличается, и модуль работает в разное время. Рассчитывается следующим образом: 5 в источник питания-время использования (часов) = Емкость батареи (мА · ч), деленная на 85 мА 3,7 v питания-Время работы (часов) = емкость аккумулятора (mah) разделенная на 63ma E. g: Как долго работает Samsung 2600 мАч 18650 литиевая батарея (3,7 V) дать силу этот модуль? 2600 мАч делится на 63ma = 41,2 часов, вероятно, используется для 41 часа, очень Энергосбережение? [C module-инструкции по отладке частоты] На первом шаге, после включения модуля, коснитесь самого правого триода, чтобы увидеть, имеет ли он температуру (четвертый слева, громкость немного больше). Если он теплый, это означает, что он начал работать. Если нет тепла, питание не подключено. Вы можете использовать мультиметр для измерения положительного и отрицательного напряжения модуля. (Тип питания низкий, Триод не горячий, вы можете перейти непосредственно к следующему шагу) Второй шаг, после завершения первого шага, убедитесь, что модуль включен нормально, включите fm-радио, поверните к максимальной громкости, отрегулируйте частоту с помощью ручного режима радио, выполните поиск 88-108 МГц полностью, и вы сможете найти частоту (Заводская частота по умолчанию 96-между 101 МГц). Не используйте автоматический поиск. Автоматический поиск иногда пропускает частоту модуля и не останавливается автоматически. На 3-м этапе вышеуказанные шаги по-прежнему не могут найти частоту. Не волнуйтесь, вы можете зафиксировать радио на частоту без радиостанции, такой как 100 МГц. Затем используйте 0,8 мм экстра-бескодовое мини-Индуктивные датчики отвертки (в наличии в нашем магазине), чтобы затянуть регулировка частоты тонкой настройки конденсатор с алюминиевой крышкой. Должно быть, очень медленно Завинчивается. Когда радио неожиданно издает звук, остановите его, затем используйте радио, чтобы вручную настроить частоту. Это должно быть только сейчас. Частота может быть обнаружена рядом с фиксированной частотой, звук является наиболее чистым и отладка завершена.
