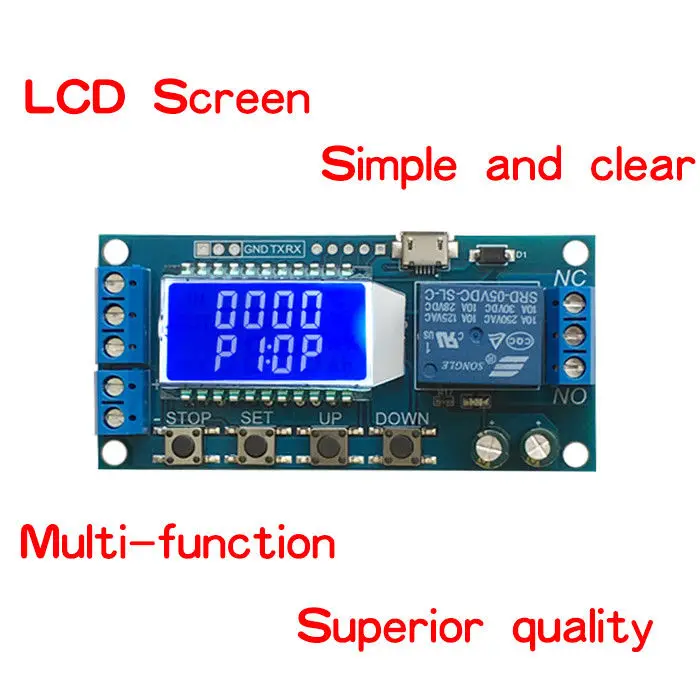

DYKB LCD цифровой таймер реле задержки переключатель время цикл запуска

Диапазон времени: 0,01 сек ~ 9999 мин

Этот продукт ЖК-дисплей, очень четкий, простой и простой в использовании, мощный, но, пожалуйста, внимательно прочитайте инструкции пользователя перед использованием.

• Основные характеристики продукта:

1. Дисплей с двумя ЖК-колоннами, может отображать параметры напрямую;
2. Режим запуска: высокий и низкий уровень, количество переключателей. Удовлетворить большинство потребностей.
3. Источник питания: 6 ~ 30 В, также поддерживает micro USB 5,0 В, очень удобно. Анти-обратное соединение источника питания.
4. Параметры могут быть изменены через UART.
5. Кнопка остановки для обеспечения функции аварийной остановки.
6. 5 минут без какой-либо операции в низкомощном состоянии. Любые действия просыпаются.
7. OP/CL/LOP params можно модифицировать индивидуально
8. Все параметры автоматически сохраняются при отключении питания.

• Введение режима работы (P1 ~ P7)

P1: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал недействителен.

P2: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал запускает новый таймер.

P3: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, таймер сброса сигнала, отключение реле и остановка времени.

P4: при срабатывании, после отключения Реле отCLВремя, проводимость релеОПВремя, после завершения синхронизации, отключите реле.

P5: при срабатывании, после проводимости реле во времени, реле отключает время CL, а затем петли выше действий, дает сигнал снова в цикле, реле отключения, останавливает таймер, и количество циклов (LOP) может быть установлено;

P6: когда срабатывает, после проводимости реле в режиме op, реле отключает время CL, а затем циклирует вышеуказанное действие, сигнал недействителен в цикле, количество циклов (LOP) может быть установлен;

P7: Функция удержания сигнала: сигнал поддерживается, время очищается, и проводимость реле; Когда сигнал исчезает, реле отключается после времени OP; Во время времени, есть другой сигнал и время очищено;

• Параметры продукта:

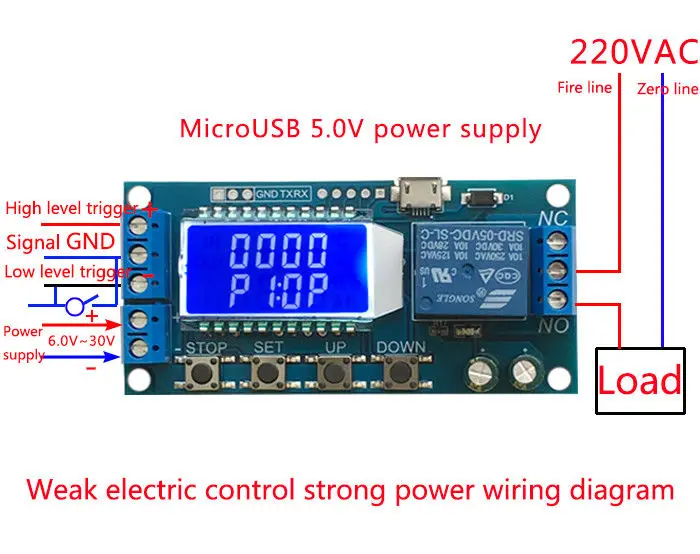

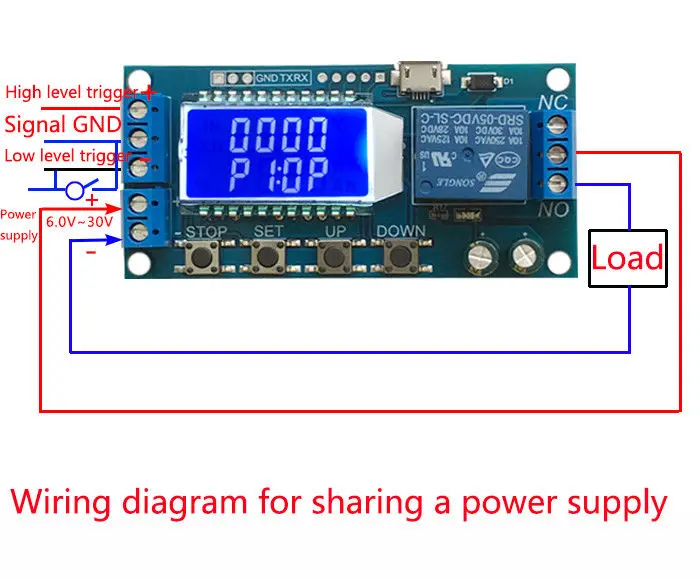

1. Источник питания: 6V ~ 30V и micro USB 5,0 V
2. Источник сигнала триггера: высокий уровень (3,0 В ~ 24,0 в), низкий уровень (0,0 В ~ 0,2 В), переключатель сигнала.
3. Выходная нагрузка Maxmum: DC 30V 5A и AC 220V 5A.
4. Статический ток: 15 мА Рабочий ток: 50 мА.

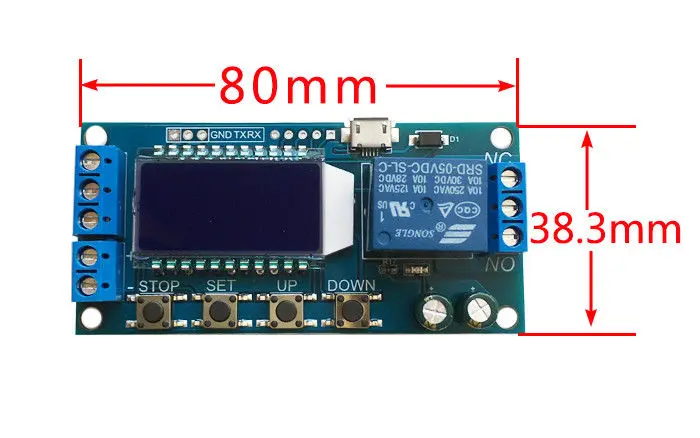

5. Срок службы: более 100 000 раз; Рабочая температура: -40-85 °C; Размер: 8,0*3,8*1,9 см.
6. Изоляция оптопары, сильная способность анти-помех, монтажная плата промышленного класса

Диапазон времени:

0,01 сек ~ 9999 мин

• Как выбрать диапазон времени:

В интерфейсе изменения параметров OP/CL нажмите кнопку STOP в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXXДиапазон времени: 1 сек ~ 9999сек

XX x. XДиапазон времени: 0.1sec ~ 999.9sec

XX.XXДиапазон времени: 0.01sec ~ 99.99sec

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите установитьОПДо 3,2 секунды, переместите десятичную точку на десять цифр. 003,2 ЖК-дисплея

Описание параметра: ОПВовремя,CLВремя выключения,ЛОПВремя цикла (1 - 9999 раз, "----" представляет бесконечное количество циклов)

• Параметры:

1. Нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;
2. Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;
3. Нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.
4. В интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить параметры системы для изменения, и нажмите/удерживайте нажатой клавишу UP/DOWN для изменения. (Примечание: набор коротких нажатий в P-1 ~ P-3, режим P-7 недопустим);
5. В интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1s/0,1 s/0,01 s/1min);
6. После установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохранить настройки параметров и выйти из интерфейса настройки

1. Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

• Дополнительные Особенности:

1. Низкое энергопотребление: в беговом интерфейсе, нажав кнопку стоп в течение длительного времени, функция низкой мощности запускается или закрывается (L-P выбирает для запуска функции спячки, И выключает функцию спячки);
2. Выбор функции реле: в рабочем интерфейсе, нажатиемСтопКнопка в ближайшее время, функция реле запущена или закрыта, «он» соответствует реле состояния проводимости обычно включается, «не» соответствует реле состояния проводимости не включается; «не» в состоянии, система мигает «вне»;
3. Вид параметра: в операционном интерфейсе нажмите клавишу SET для отображения текущей настройки параметров системы, не влияя на нормальную работу системы;
4. Переключение содержимого дисплея: в режиме P-5 P-6, переключение отображения содержимого (время работы/номер цикла) нажатием кнопки вниз;

Содержимое посылка
100% Новый бренд
1 XTimer реле задержка переключатель модуль вход/выход переключатель время-задержка цикл запуска синхронизации переключатель цепи




•
