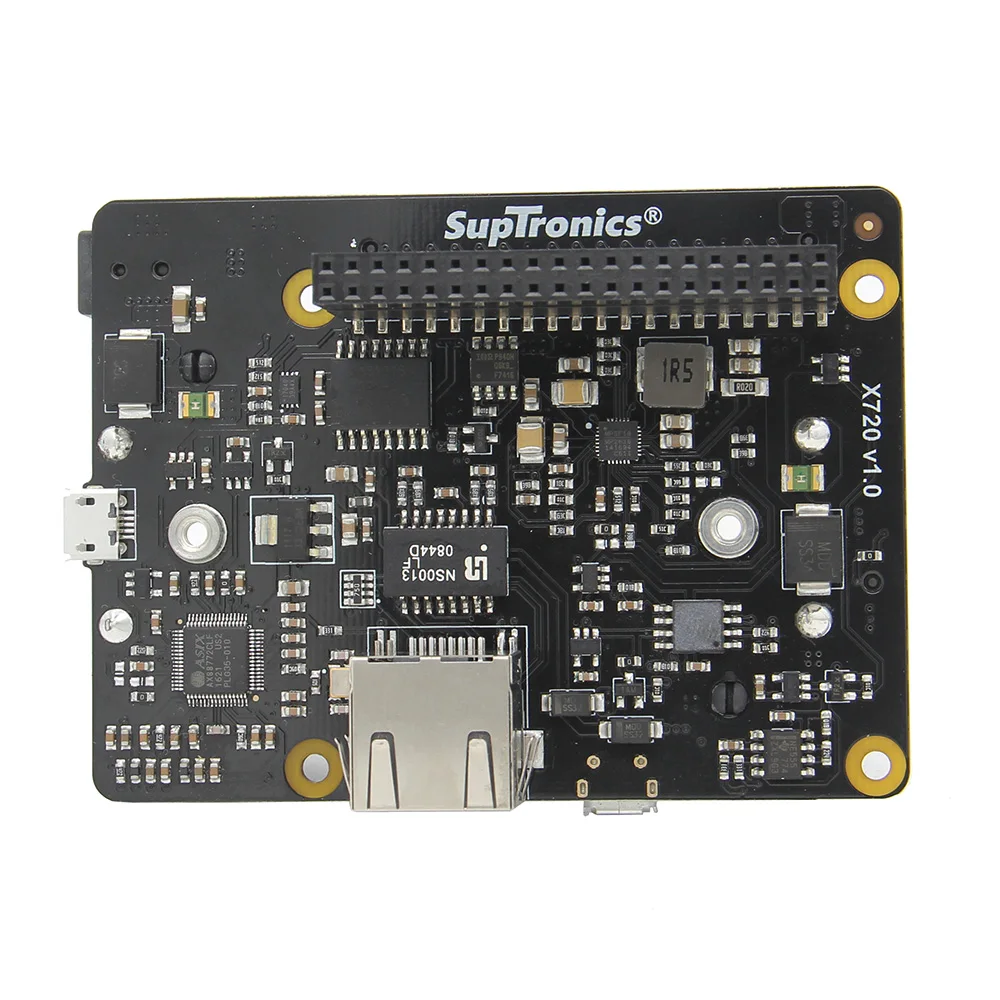

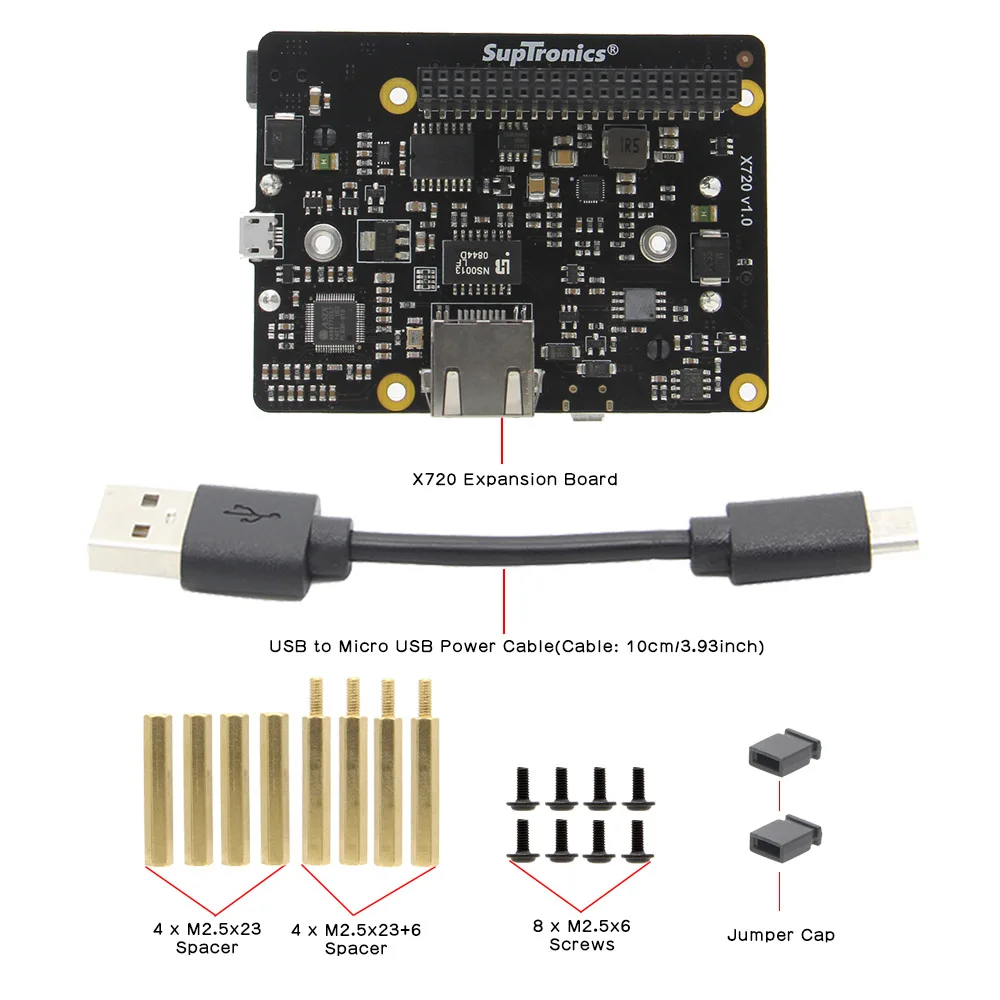

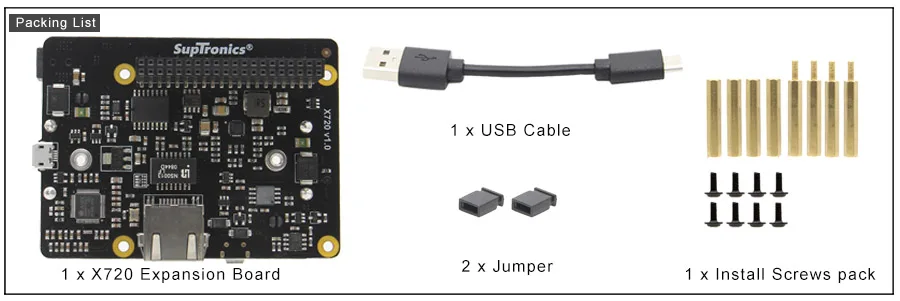

[Подробнее о расширительной плате X720]

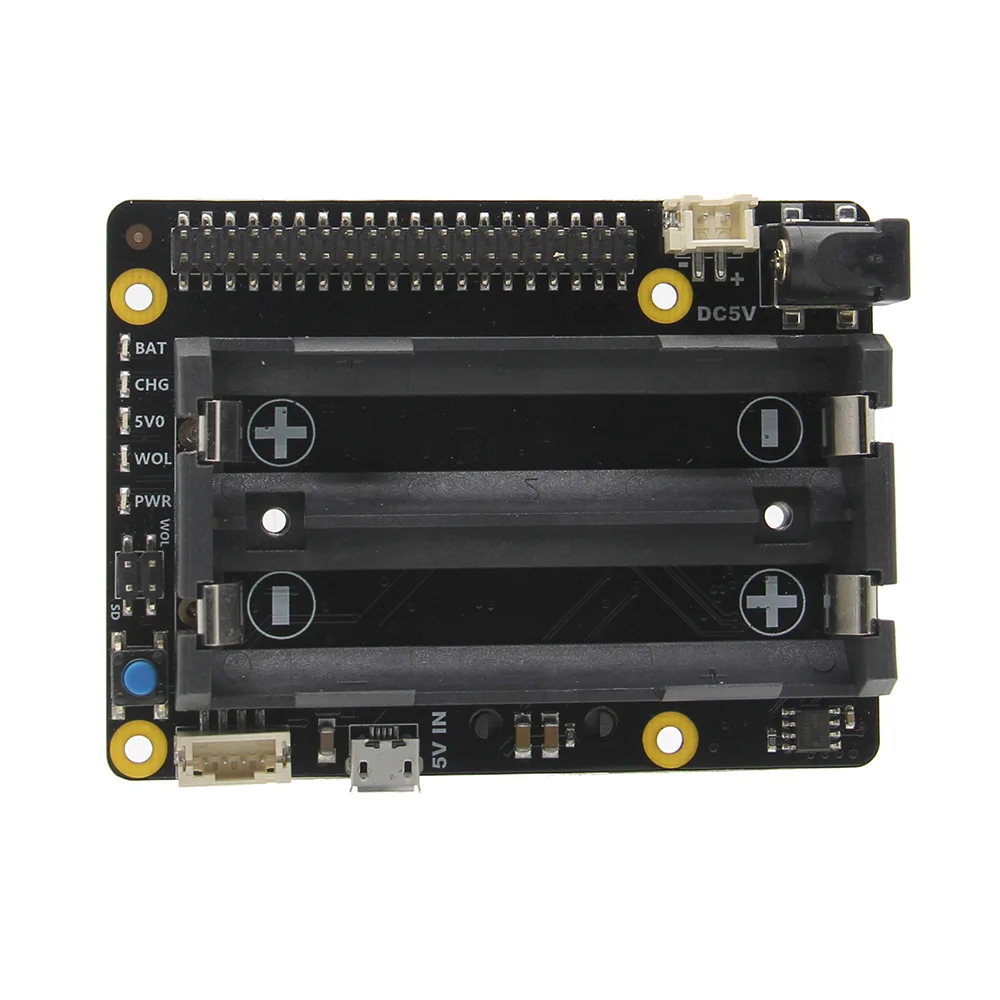

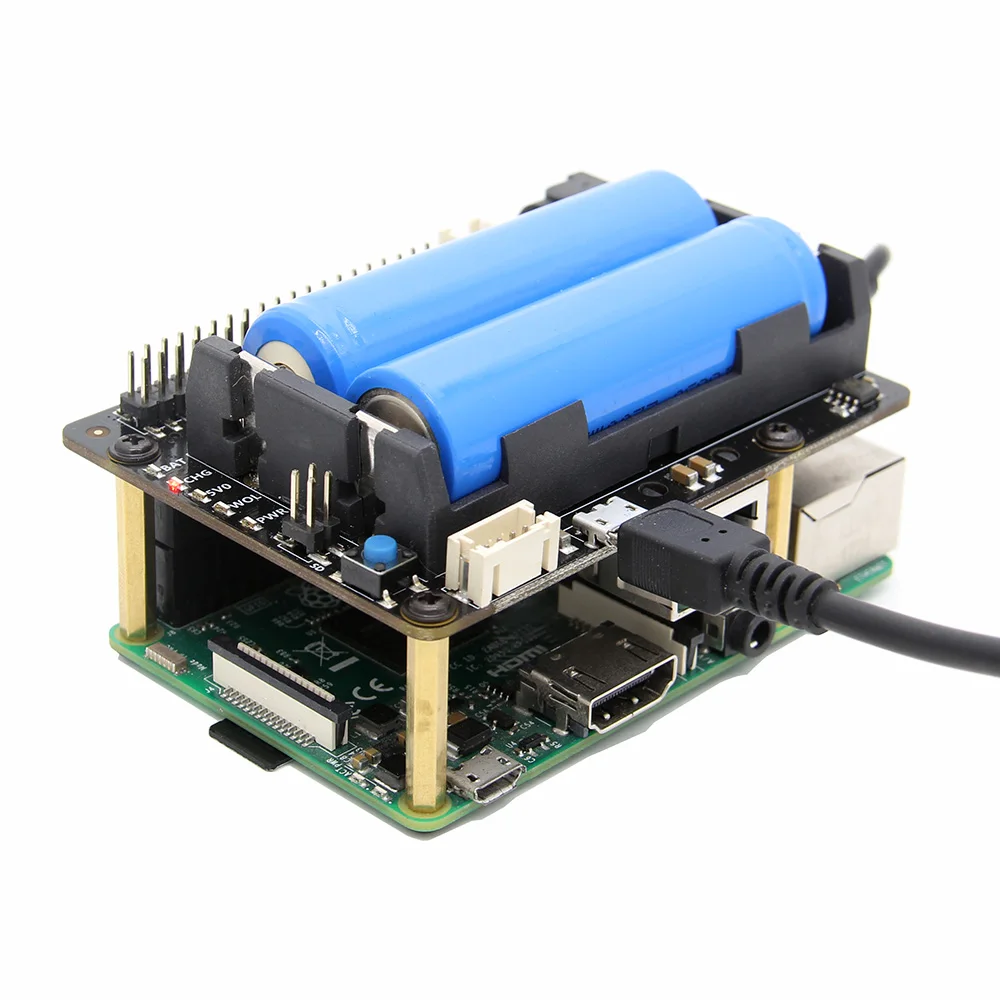

• 18650 Двойной литиево-ионный держатель
• Поддержка отключения при зарядке.
• Может работать с одним или двойным литиево-ионным аккумулятором 18650
• Интегральная схема защиты аккумулятора
• Интегрированная защита от перегрузки по току и защита от перенапряжения
• Интегрированные системы топливного датчика Максима (считывание напряжения батареи и прецентажа через i2c)
• Интеллектуальная автоматическая зарядка и разрядка
• Автоматическое безопасное выключение при низком заряде батареи (напряжение <3,0 В)
• Встроенный светодиод мигает при низком состоянии батареи (напряжение <3,0 В)
• Встроенные светодиоды показывают состояние зарядки аккумулятора и заряда
• Обеспечьте linux оболочка для безопасного отключения программного обеспечения (см. wiki)
• Размер печатной платы: 85 мм x 63 мм

Примечание:

• Обеспечивает непрерывную работу до 10 часов (в зависимости от типа батареи)
• 5,1 V 3000mA Резервное копирование питания даже для самых требовательных Pi 3 комплектов ups (в некоторой степени зависит от качества и емкости вашего аккумулятора 18650)
• Мы настоятельно рекомендуем использовать известный бренд и большой capicity 3,7 V 18650 литиевая батарея)
• Никогда не совершайте неправильное полярное соединение при зарядке и разрядке аккумуляторов. Всегда проверяйте полярность разъема аккумулятора, чтобы убедиться, что «+» до «+» и «-» до «-».

2. Интеллектуальное и безопасное управление питанием:

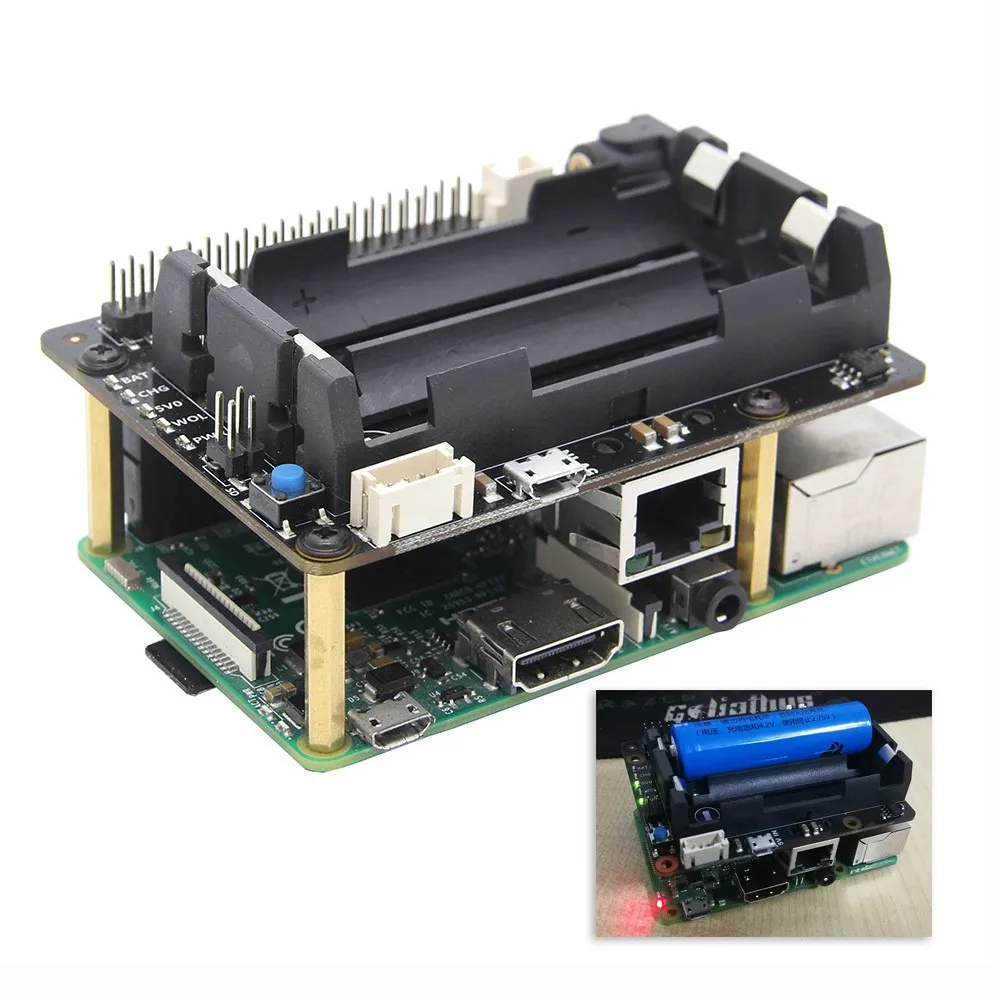

• Нажмите кнопку питания, чтобы включить
• Нажмите кнопку и удерживайте в течение 1-2 секунд для перезагрузки.
• Нажмите кнопку и удерживайте в течение 3-7 секунд для безопасного отключения.
• Нажмите кнопку и удерживайте в течение> 8 секунд, чтобы отключить работу.
• Поддерживает безопасное отключение и полную мощность через программное обеспечение.
• Встроенный светодиод показывает состояние включения, перезагрузки и выключения питания.

3. Интегрированный второй 10/100 м Быстрый ethernet:

• Поддержка удаленного включения/пробуждения в локальной сети (WOL) через изменение связи, волшебный пакет, MS wakeup frame
• Бортовой светодиод показывает состояние включения/wakeup индикации пакета

4. Встроенные аппаратные часы в реальном времени (RTC) с резервным аккумулятором:

• Вам больше не нужен отдельный модуль RTC, потому что мы интегрировали его.
• Предоставьте базовый скрипт установки Raspbian OS.
• Использует самые точные часы DS3231 RTC в реальном времени
• Использует батарею 18650 для поддержания даты и времени-нет необходимости в дополнительных батареях

5. Запасной 40-контактный Штабелируемый заголовок для досок:

• Питание Raspberry Pi через 40-контактный разъем-дополнительные кабели не требуются
• Работает со всеми текущими моделями Raspberry Pi с помощью 40-контактного разъема
• Управление питанием и второй ethernet могут работать без аккумулятора 18650

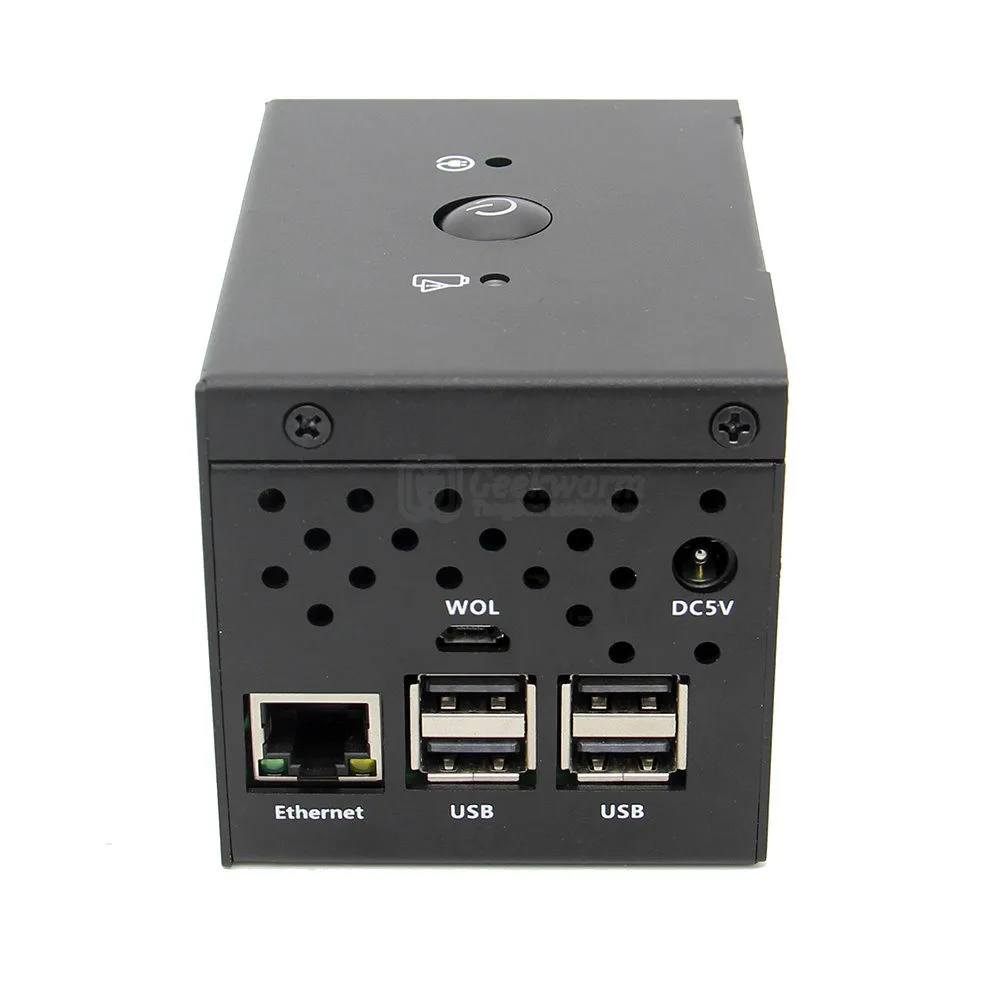

• Бортовой разъем постоянного тока (5,5*2,5 мм) и разъем micro-USB удобный для ввода питания

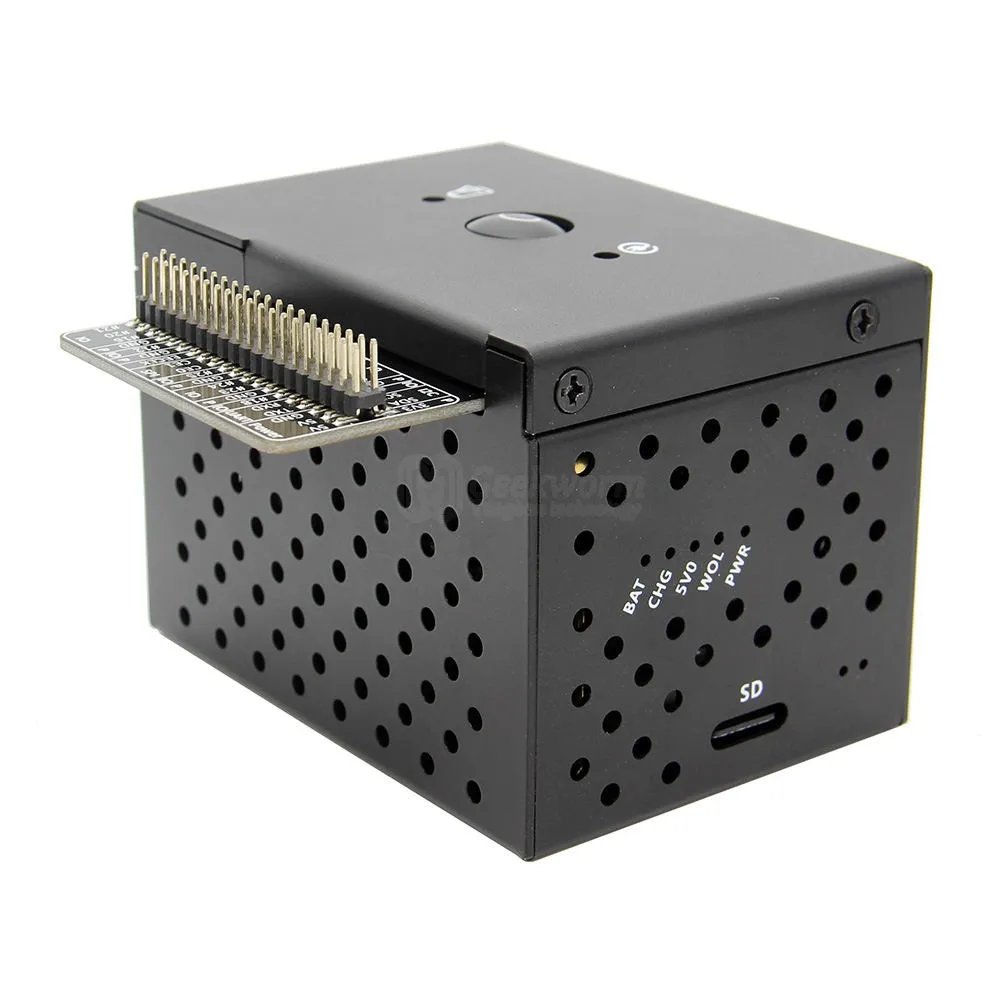

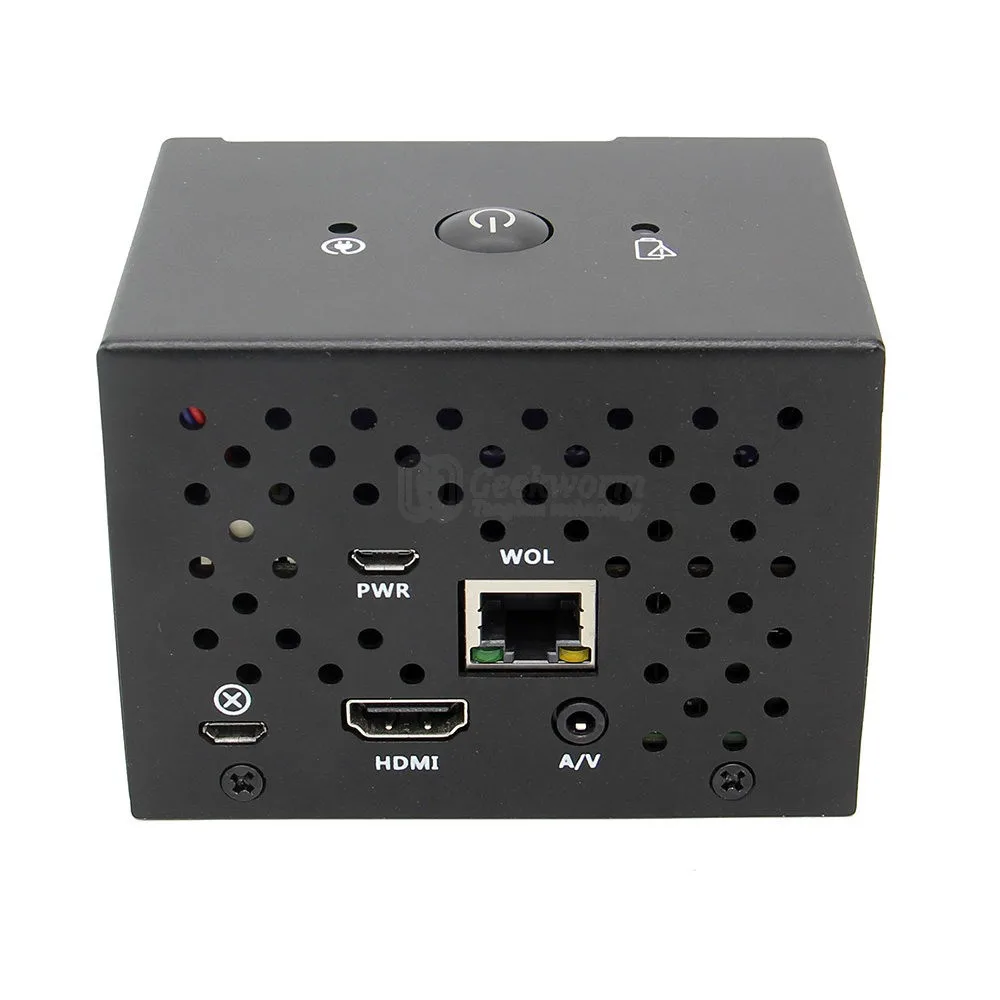

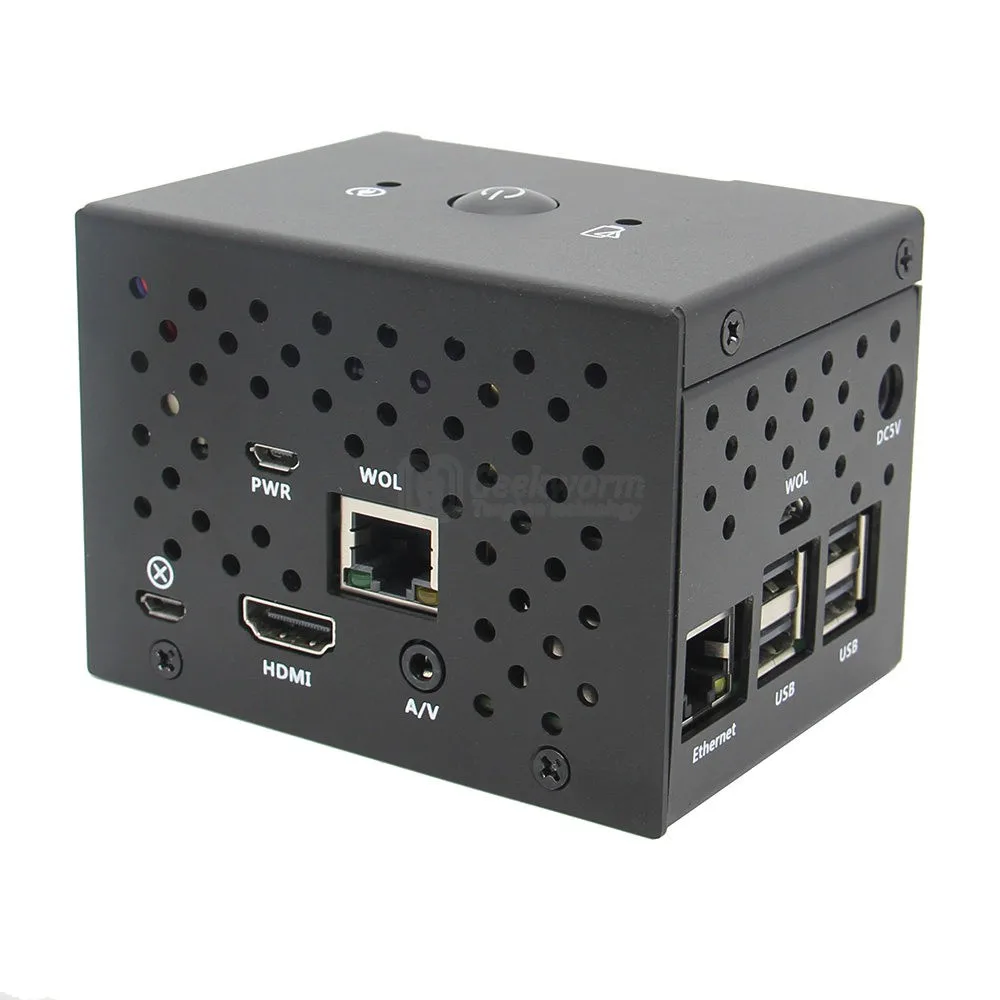

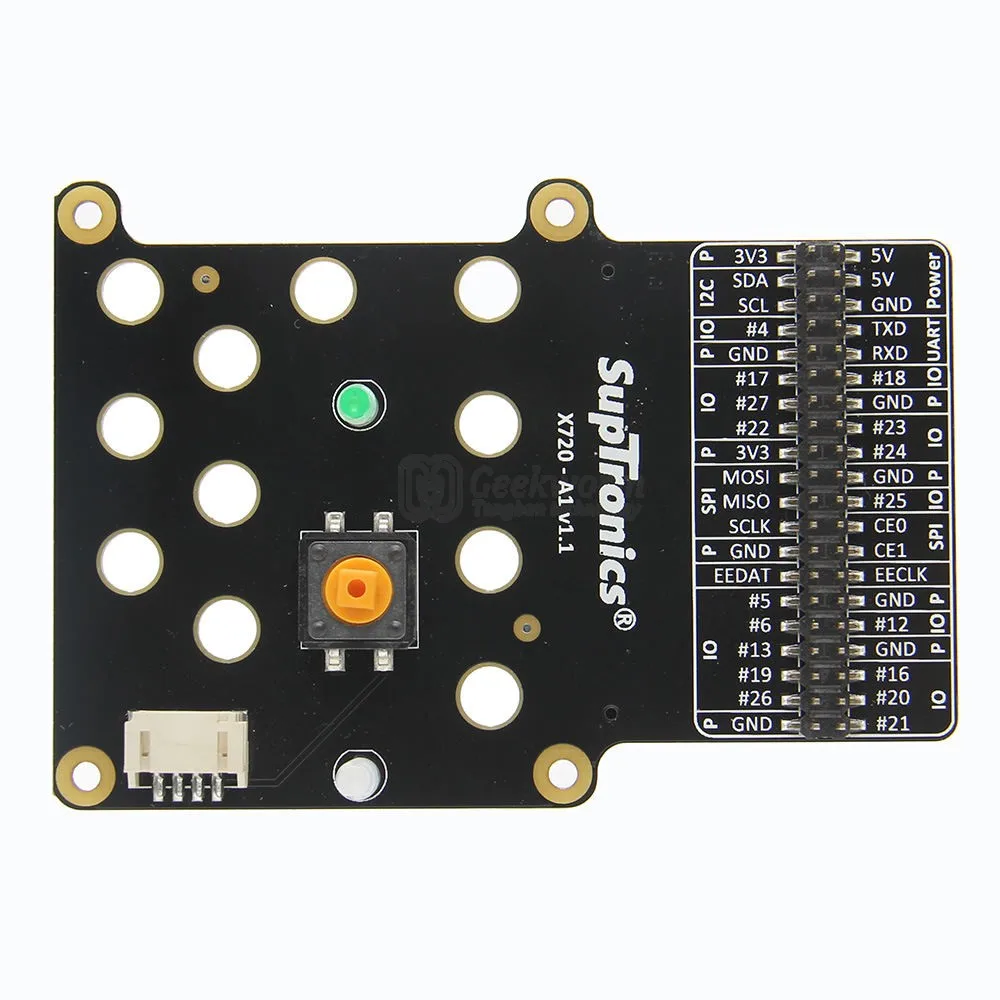

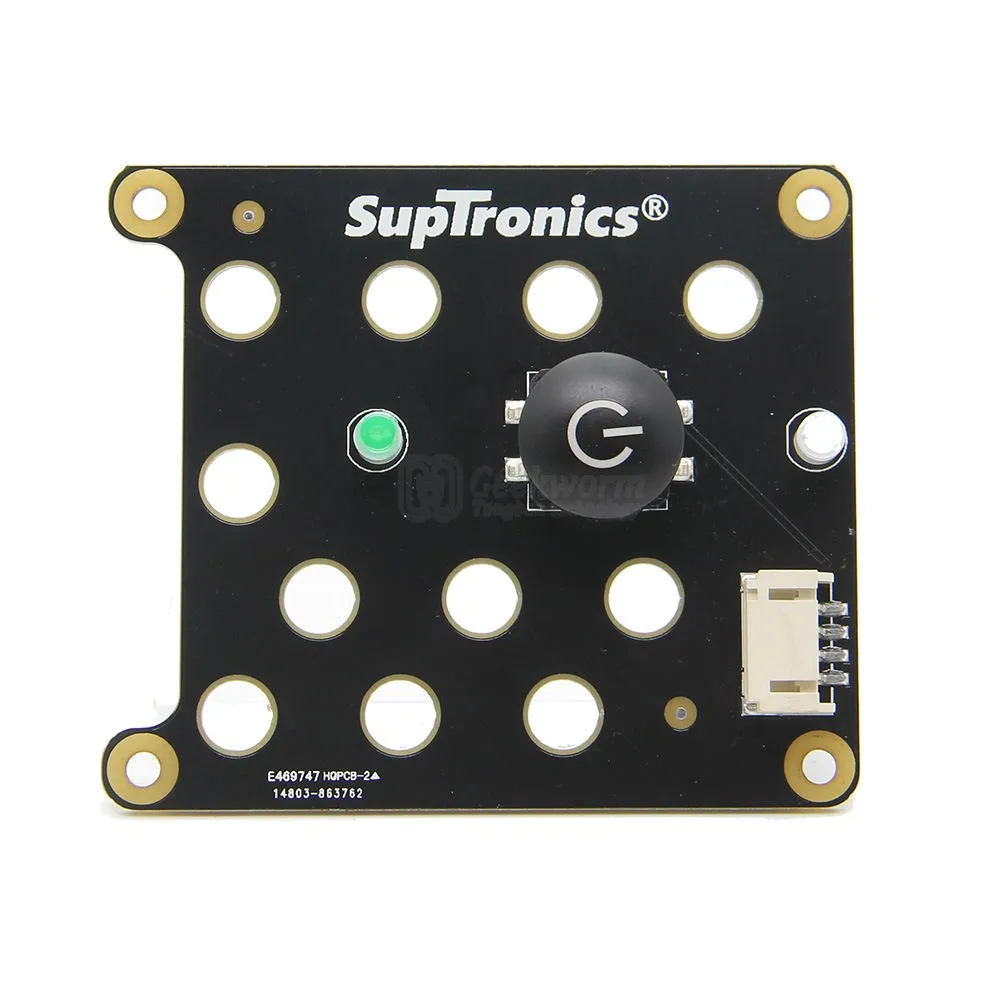

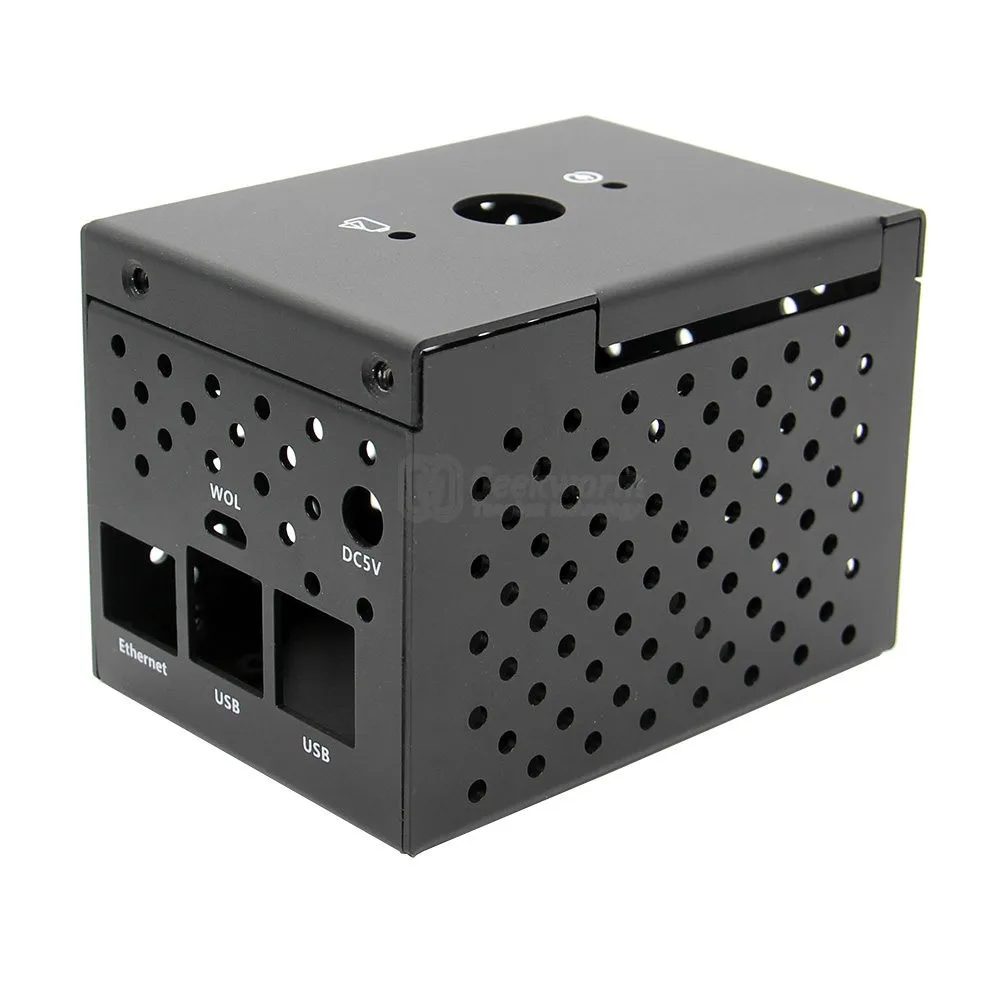

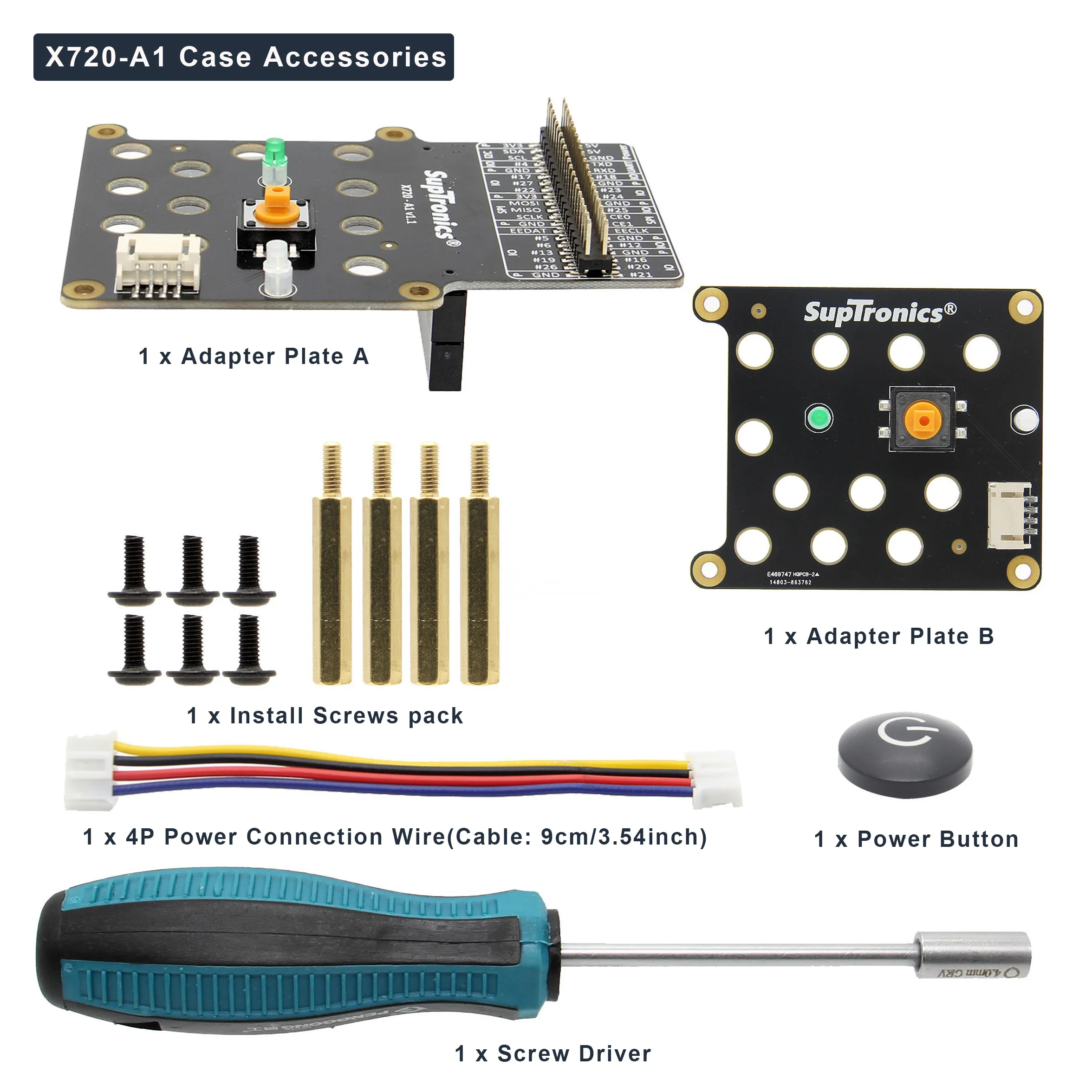

• Встроенный разъем позволяет подключать внешний выключатель питания и DIY ваш идеальный чехол

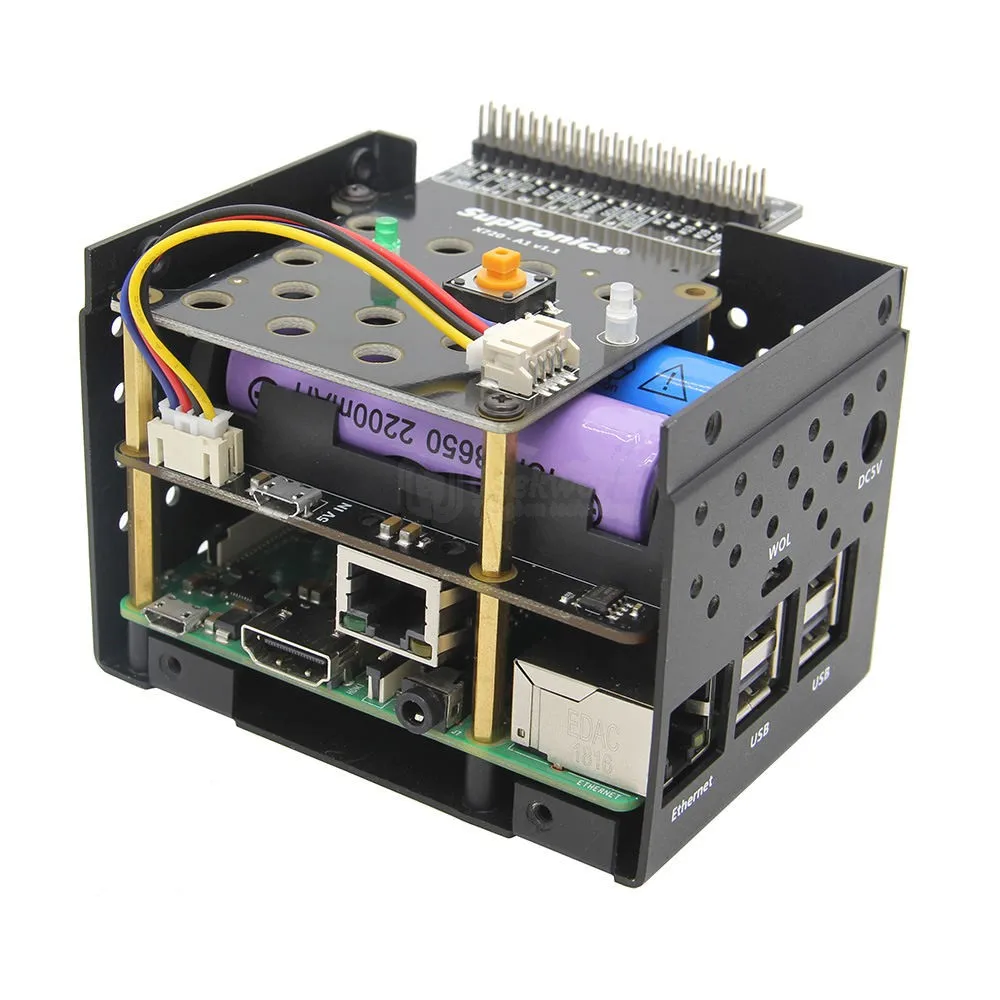

• Монтажные отверстия и стойки обеспечивают механическую стабильность сборки Raspberry Pi и X720

Предоставляет 2 вида методов питания, только разница в зарядных соединителях

• DC 5 V 3A/через бортовой разъем micro-USB
• DC 5 В 3A/через DC jack-порт 5,5x2,5 мм.

• Перед зарядкой аккумулятора необходимо прочитать эти инструкции и предупреждения.
• Литий-полимерные и литий-ионные батареи летучие. Если вы не ознакомились с приведенными ниже инструкциями, это может привести к пожару, нанесению телесных повреждений и повреждению собственности при неправильном заряде или использовании.
• Никогда не совершайте неправильное полярное соединение при зарядке и разрядке аккумуляторов. Всегда проверяйте полярность разъема аккумулятора, чтобы убедиться, что «+» до «+» и «-» до «-».
• Не смешивайте и не используйте старые батареи и новые батареи или аккумуляторы с разными брендами.
• Литиевые батареи имеют свой жизненный цикл, пожалуйста, замените старый аккумулятор на новый, когда он достигнет срока службы или когда ему два года, в зависимости от того, что будет первым.
• При зарядке аккумуляторной батареи, пожалуйста, поместите батарею в противопожарный контейнер. Пожалуйста, не оставляйте X720 на деревянном материале или ковре и без присмотра.
• Необходимо держать X720 вдали от детей.

• Руководство пользователя и более подробная информация, пожалуйста, обратитесь к нашей вики:Raspberrypiki.com/index.php/x720

Подключи и работай:

Зарядка:

Wake On Lan:

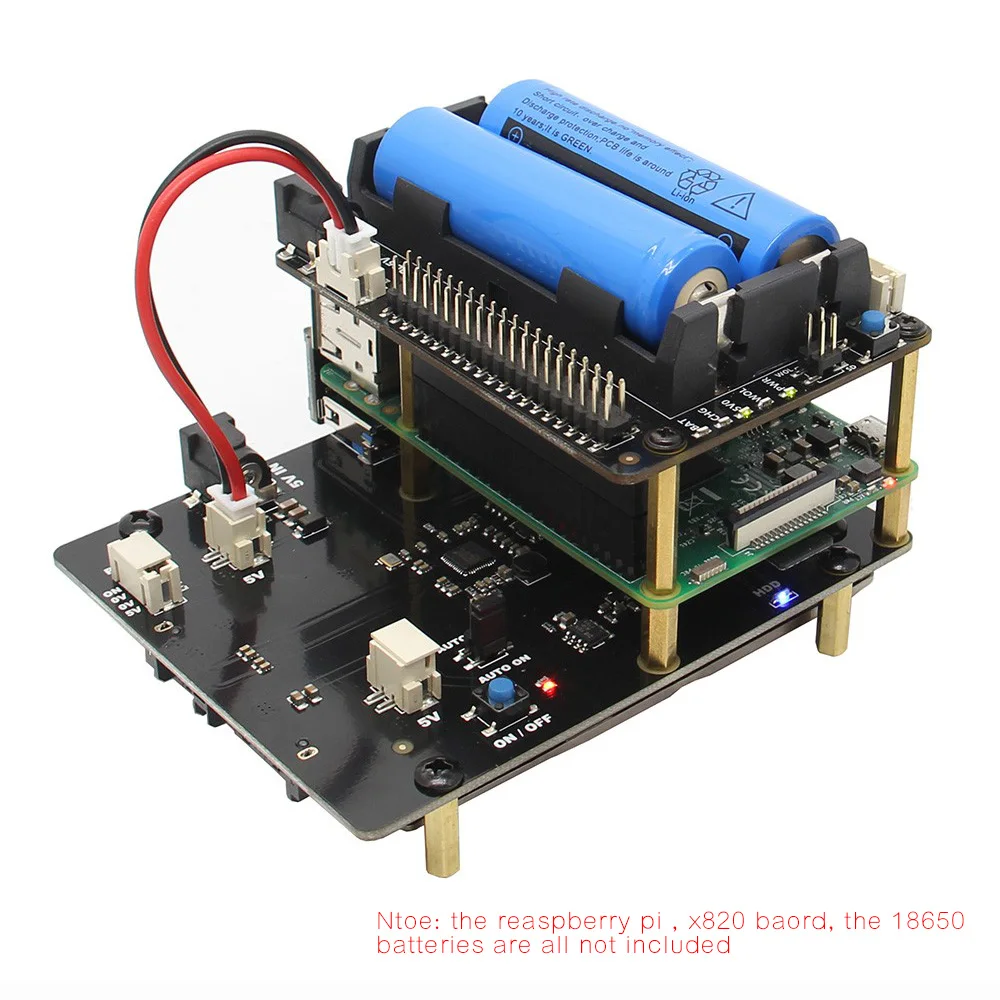

Используется с платой X820:

• Пожалуйста, обратитесь к нашей вики:Флуоресцентный
