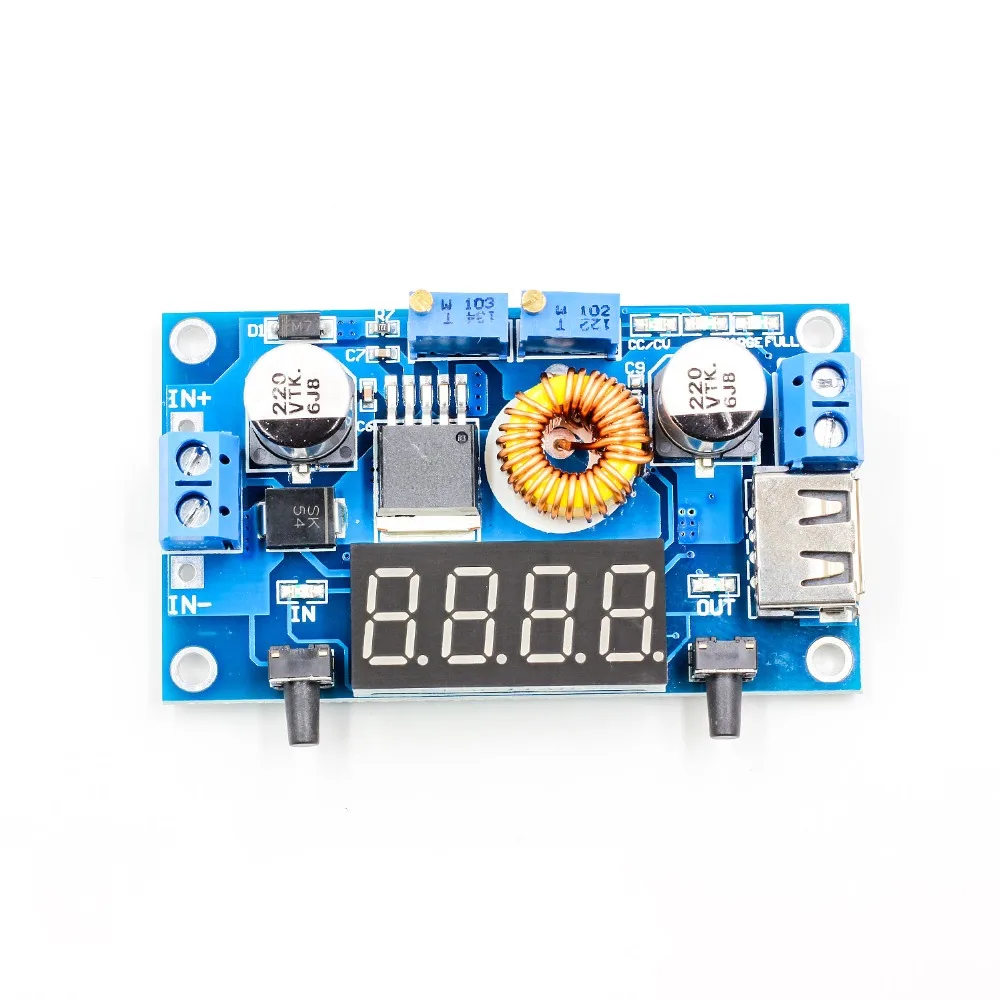

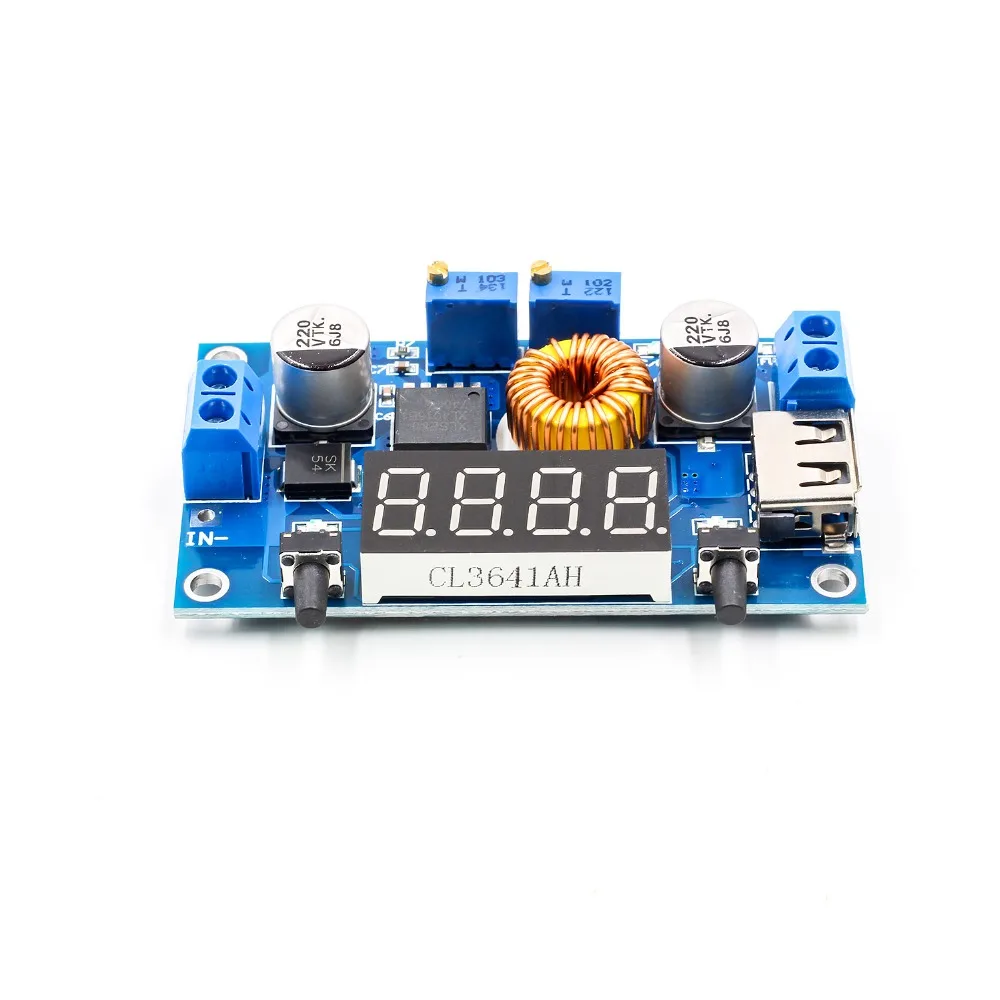

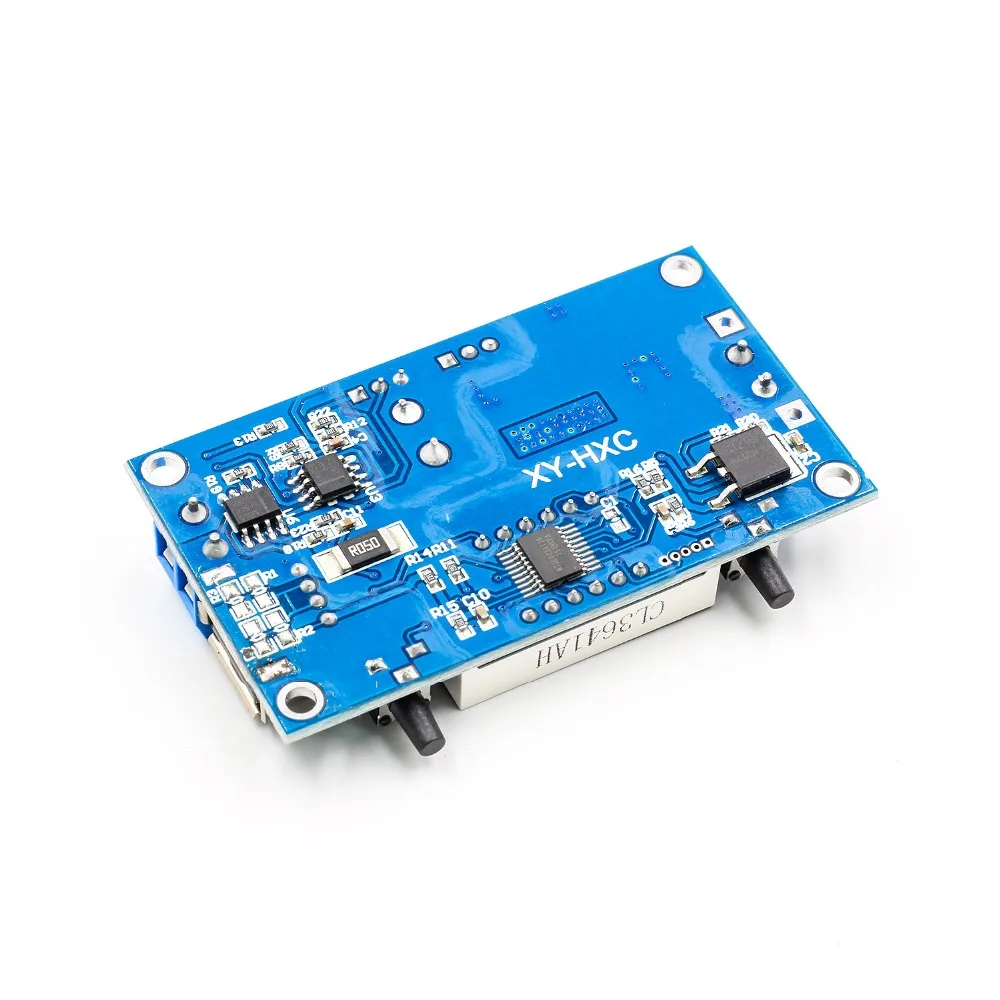

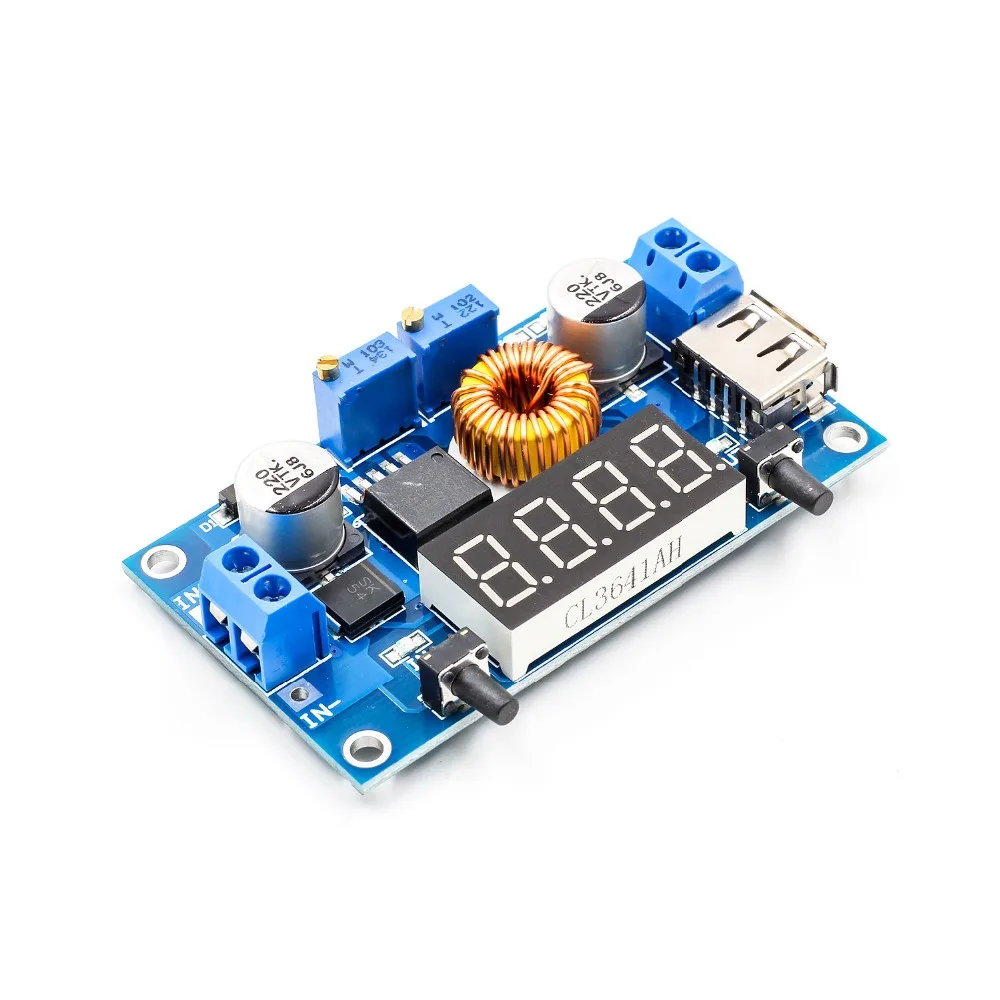

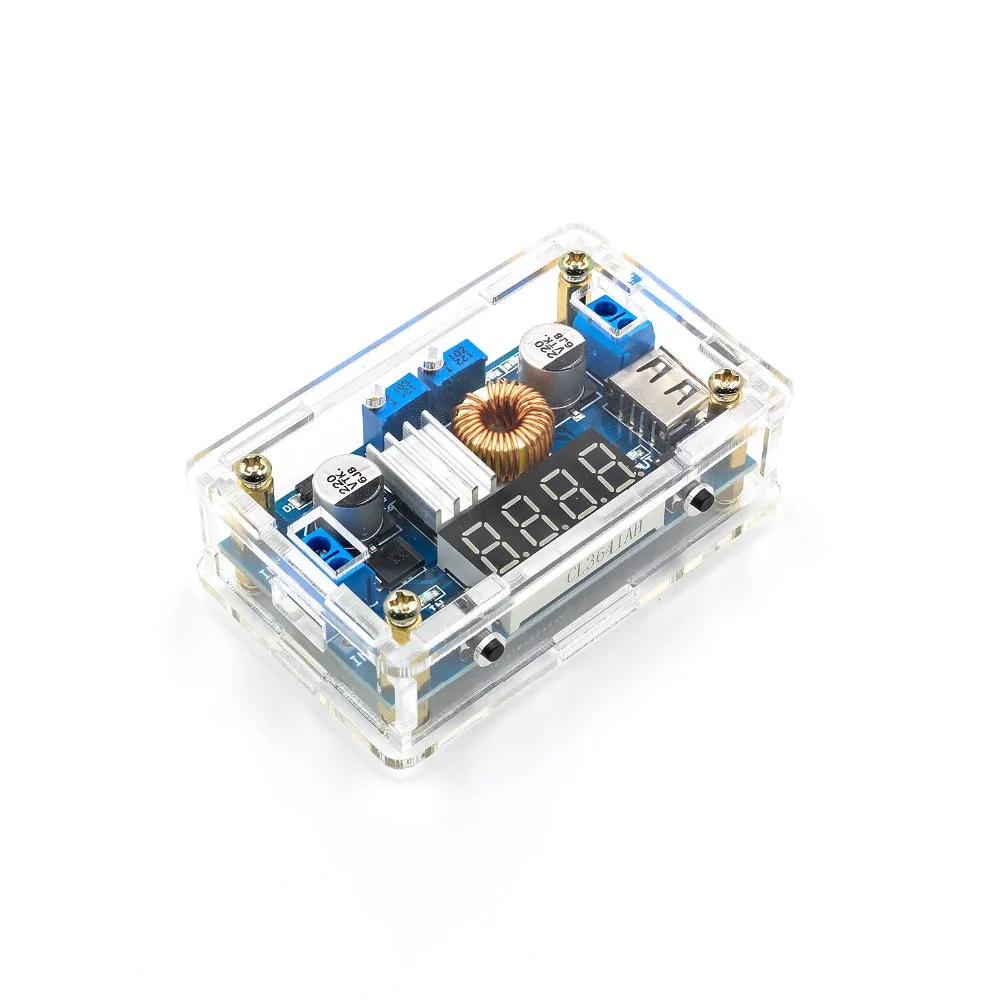

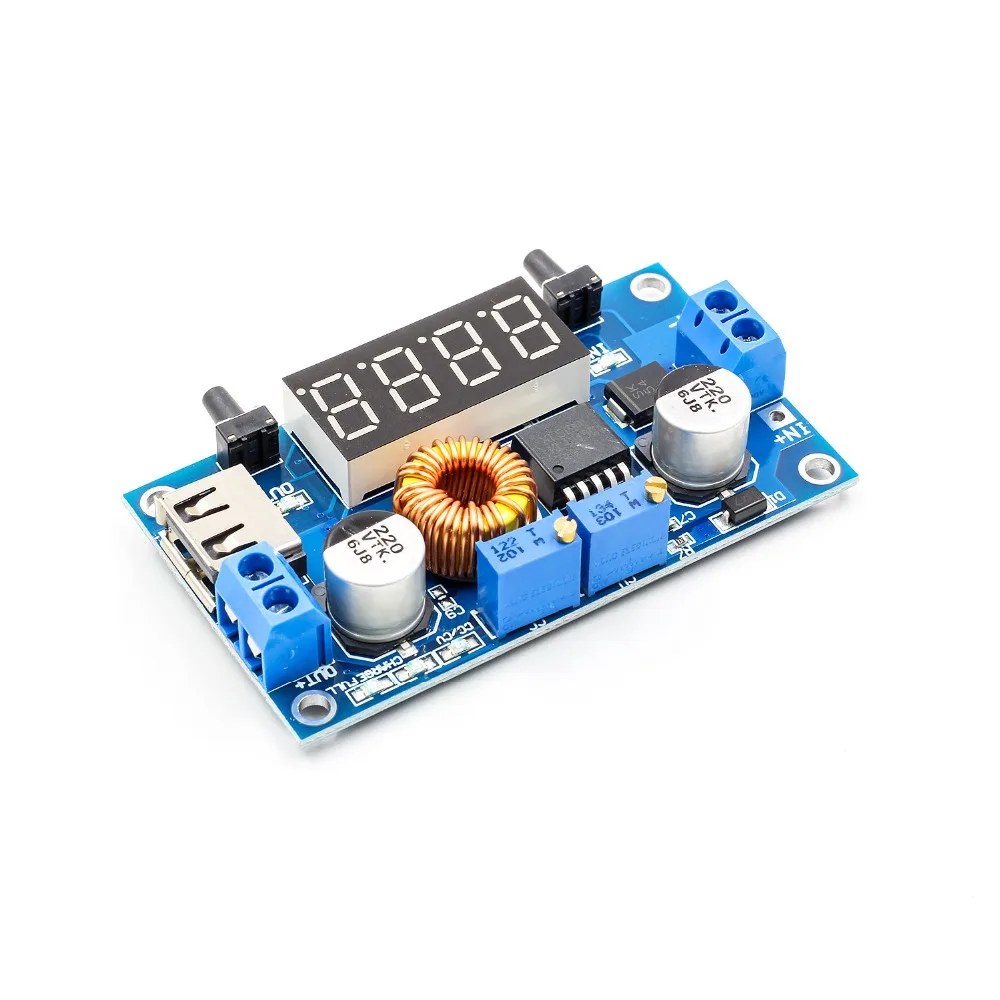

Регулируемый 5A CC/CV мощный понижающий модуль зарядки светодиодный драйвер с USB

Регулируемый 5A CC/CV мощный понижающий модуль зарядки светодиодный драйвер с USB

4737589445907122

Технические характеристики

1. Диапазон входного напряжения: 5-36 В постоянного тока

2. Диапазон выходного напряжения: 1,25-32VDC регулируемый

3. Выходной ток: 0-5A

4. Выходная мощность: 75 Вт

5. Высокая эффективность до 96%

6. Встроенная функция теплового отключения

7. Встроенная функция ограничения тока

8. Встроенная функция защиты от короткого замыкания

9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

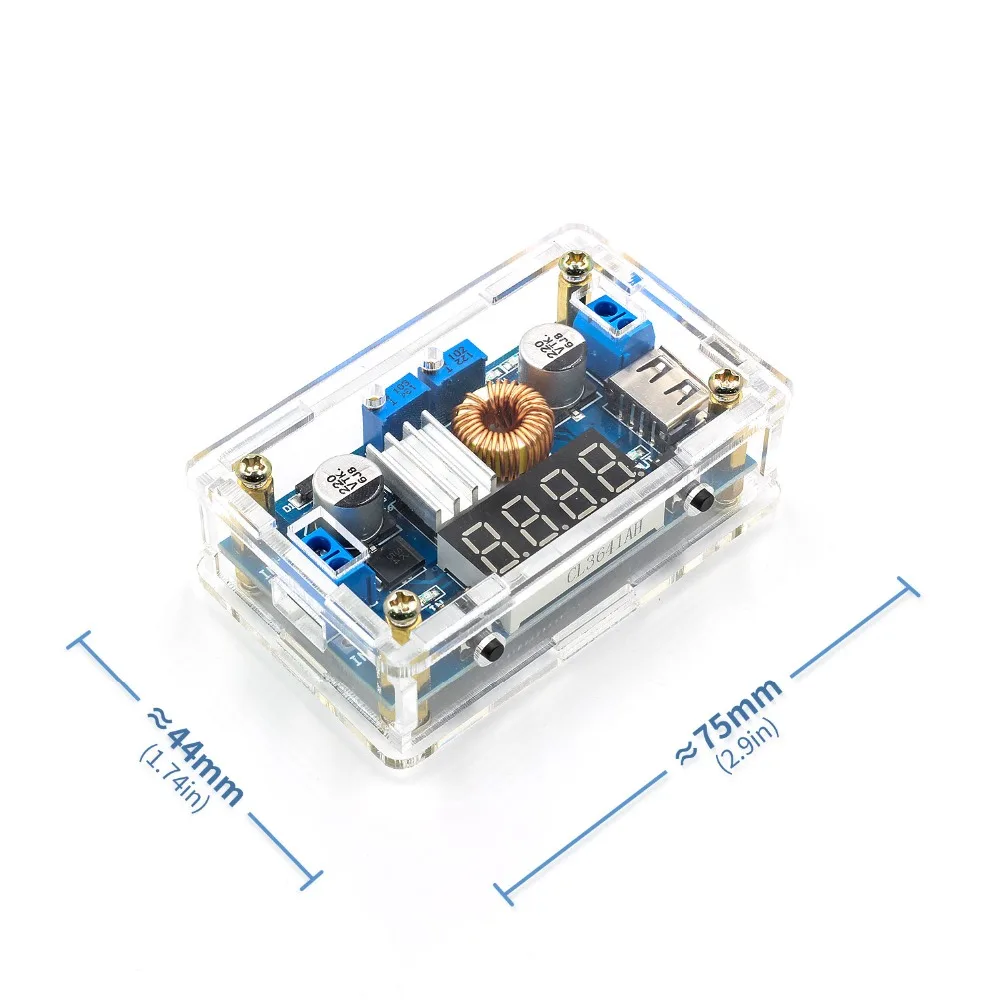

10. Д x Ш x В = 68,2 × 38,8 × 15 мм

11. Вес: 39 г

1. Используйте в качестве понижающих модулей с защитой от перегрузки по току

Использование:

(1) Отрегулируйте правильную кнопку так, чтобы «OUT» LED освещал, цифровой измеритель показывает значение выходного напряжения, отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.

(2) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, цифровой измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)

(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства

Использование:

(1) Убедитесь, что вам нужно зарядить поплавковое напряжение аккумулятора и зарядный ток; (если параметры лития 3,7 В/2200 мАч, то поплавковое напряжение 4,2 В, максимальный зарядный ток 1С, ie 2200mA)

(2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло поплавкового напряжения; (если до 3,7 В перезаряжаемая литиевая батарея, выходное напряжение можно отрегулировать до 4,2 В)

(3) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения тока зарядки.

(4) Заводская зарядка по умолчанию в 0,1 раза превышает зарядный ток; (батарея во время зарядки постепенно уменьшается, если Настройка тока зарядки составляет 1 А, затем, когда ток заряда меньше 0,1a, синий свет выключен, зеленый свет включен, что означает, что аккумулятор полностью заряжен)

(5) подключен к зарядке аккумулятора.

(1,2, 3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используйте в качестве светодиодного модуля драйвера постоянного тока

Использование:

(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.

(2) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; провод короткой выходной клеммы, затем Настройте «текущий потенциометр» так, чтобы выходной ток достиг предварительно определенного рабочего тока светодиода.

(3) Подключение светодиодов, работа.

(1,2 шага как: выход выгружен, не подключайте светодиод)

Модуль с функцией ручной калибровки может правильно отображать точное напряжение и ток, если вы считаете, что текущее напряжение и точность тока соответствуют требованиям, не выполняйте следующие операции.

(1) шаги калибровки выходного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы «OUT» LED освещал, цифровой измеритель показывает значение выходного напряжения; нажмите правую кнопку более 2 секунд, отпустите, цифровой счетчик и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.

Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения складывается в единицу; Нажмите Левую кнопку, минус блок; из-за блока меньше 0,1 В, отображение минимального напряжения до 0,1 В, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра 0,1 В, Сколько раз вольтметр изменяется на 0,1 В нажатием кнопки, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатия.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы «IN» LED освещал, цифровой измеритель показывает значение входного напряжения; нажмите правую кнопку более 2 секунд, отпустите, цифровой счетчик и светодиод «IN» мигает синхронизацией, чтобы вы могли войти в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

(3) шаги калибровки выходного тока

Шаг 1, отрегулируйте правильную кнопку, чтобы цифровой счетчик показывал значение выходного тока. Нажмите правую кнопку в течение более 2 секунд, отпустите, цифровой измеритель мигает синхронизацией, чтобы вы могли войти в режим калибровки выходного тока.

Шаг 2, подключенный к нагрузке, амперметр в серии, Отрегулируйте правую и левую кнопку, чтобы изменить дисплей цифрового счетчика, так что это соответствует дисплею амперметра.

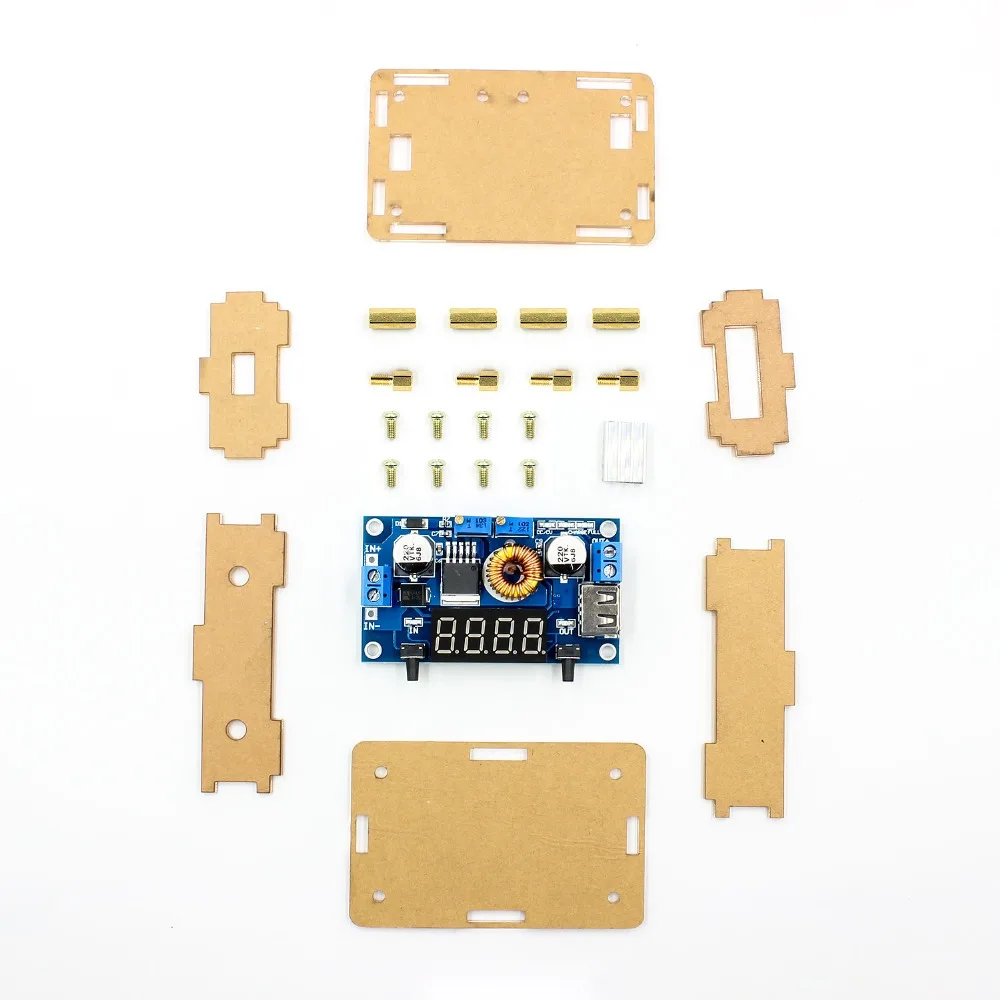

1 шт. * регулируемый 5A CC/CV понижающий модуль зарядки светодиодный драйвер с USB вольтметром
