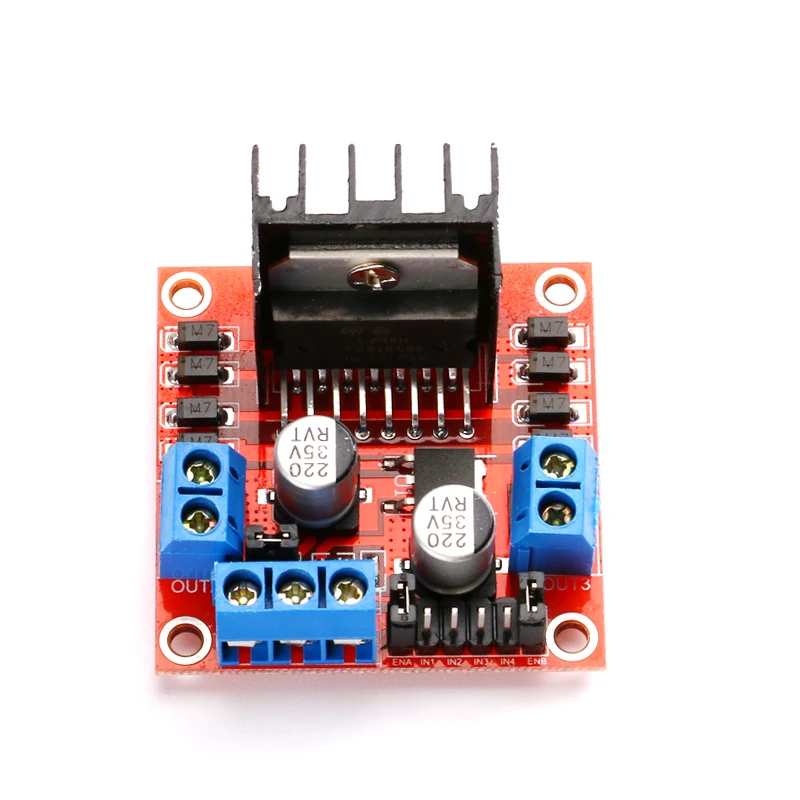

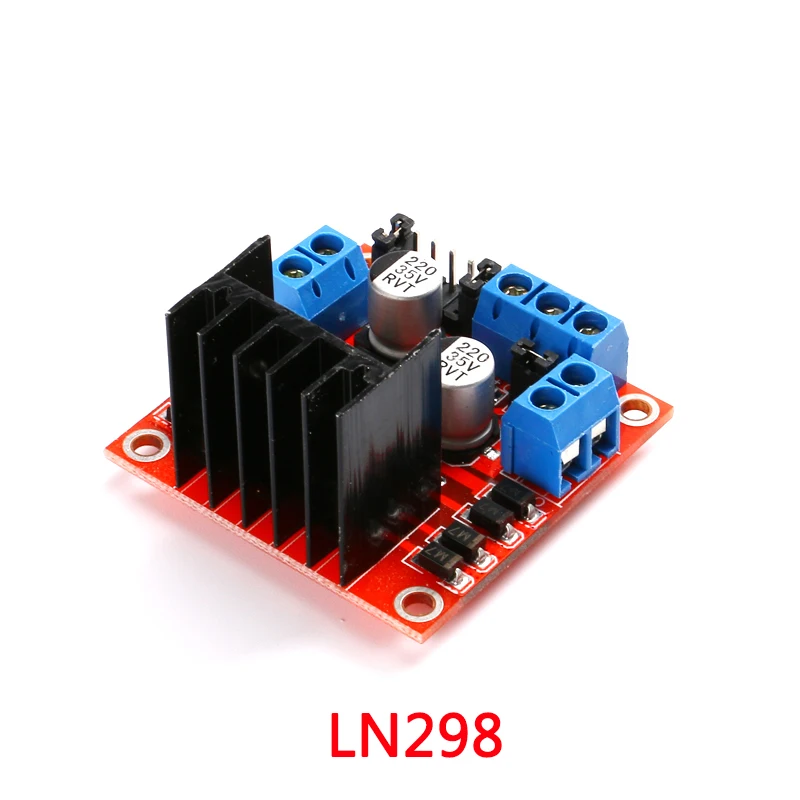

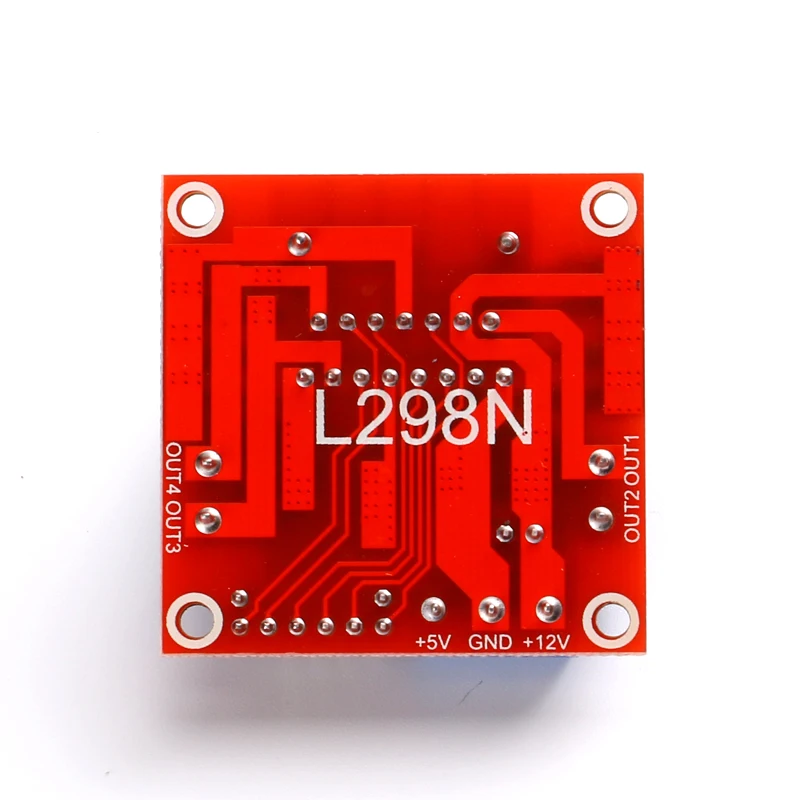

  L298N Модуль платы драйвера L298 шаговый двигатель постоянного тока умный автомобиль робот макет Пельтье для arduino DIY Автомобильный робот LN298 Особенности: Название модуля: двойной модуль привода мостика Режим работы: H привод моста (двойная дорога) Основной чип управления: L298N Логическое напряжение: 5 В Привод напряжение: 5 v-35 v Логическое ток: 0mA-36mA Ток вождения: 2А (макс. одиночный мост) Температура хранения: от-20 ℃ до + 135 ℃ Максимальная мощность: 25 Вт • Вес: 30 г Периферийные Размеры: 43*43*27 мм Характеристики продукта: Этот модуль использует L298N как основной чип привода, с сильной способностью вождения, низким нагревом и сильной способностью анти-помех. С помощью этого модуля можно использовать встроенные части блока питания 78 m05 привода их работы, но во избежание повреждения чипа регулятора напряжения, при использовании управляющего напряжения больше 12 В, используйте внешний источник питания 5 В логики. Этот модуль использует емкость фильтра большой емкости, Постоянный Защитный диод, может повысить надежность. Примечания: 1. когда вы управляете напряжением (выше логотипа для входного сигнала 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 В, можно подключить к бортовому источнику питания 5 В логики, при использовании бортового после 5 В источника питания, интерфейс + 5 В Источник питания не имеет входного напряжения, но может давать напряжение 5 В для внешнего использования. 2. Когда напряжение вождения выше 12 В, оно меньше или равно 24 В (Руководство по чипу предлагает поддержку 35 в, но согласно книге Когда максимальное напряжение применяется к максимальному напряжению 298 консервативных применений до 24 В, например, двигатель с номинальным напряжением 18 в управляется. Сначала необходимо снять выходную плату 5 В, чтобы включить колпачок перемычки. Затем доступ к 5 В осуществляется за пределами выходного порта 5 В 5 в позволяет питанию быть управляющим сигналом с уровнем 5 В. Когда вход сигнала действителен, и когда источник питания является нормальным в модуле привода двигателя, модуль привода двигателя выводит ток. В противном случае, даже если источник питания нормальный, на двигателе нет тока. Напряжение к L298N внутренней логической цепи питания. (Это высокое давление, нетрадиционное приложение!) Мини LN298 Параметры продукта:

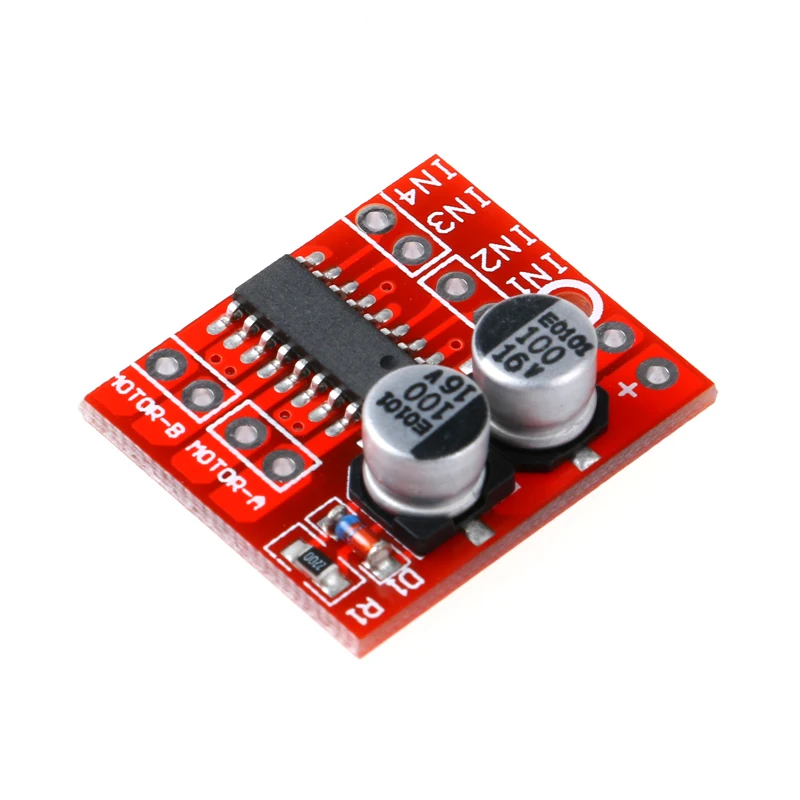

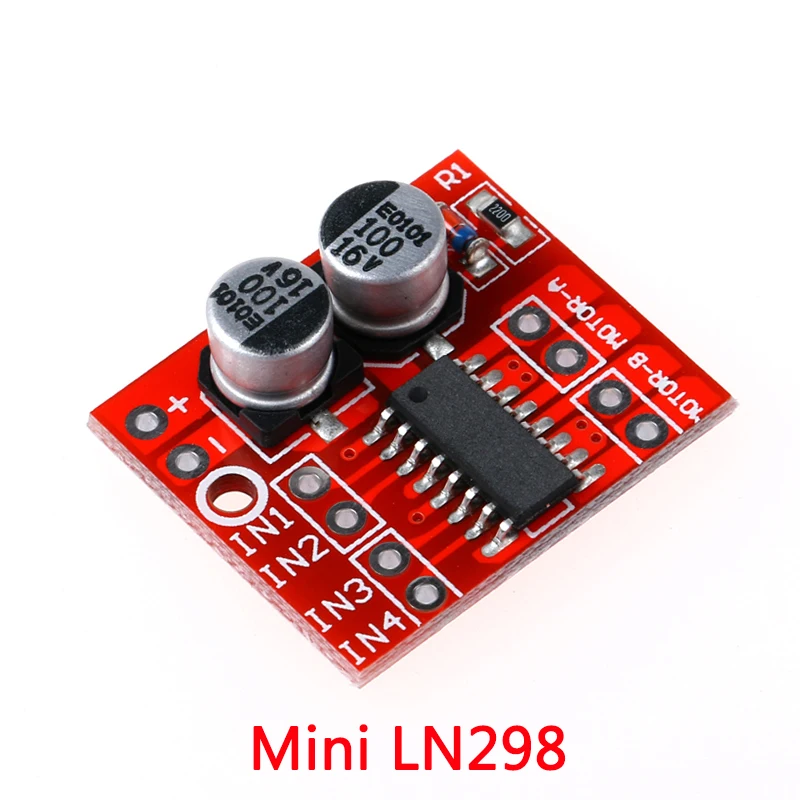

• Двойной двигатель H-bridge, вы можете управлять двумя двигателями постоянного тока или четырехпроводным двухфазным шаговым двигателем;
• Модуль питания напряжение 2 V-10 м;
• Сигнал входное напряжение 1,8-7 V;
• Одноканальный рабочий ток 1.5A, пиковый ток до 2.5A, низкий ток в режиме ожидания (менее 0.1uA);
• Встроенная противопроводящая цепь, вход свободный, двигатель не будет неисправен;
• Встроенная схема тепловой защиты с гистерезисом (TSD), не нужно беспокоиться о стойке двигателя;
• Размер продукта: 24,7*21*5 мм (LWH), ультра-маленький размер, подходит для сборки и автомобиля;
• Диаметр монтажного отверстия: 2 мм.
• INx подключен к микроконтроллеру IO или другому источнику сигнала, MOTOR-A и MOTOR-B

• Импортный оригинальный профессиональный чип с двигателем, встроенный низкое сопротивление MOS переключатель, низкое тепло, без теплоотвода, малый размер, мощность, ваш аккумулятор идеально подходит для питания.
• (L298N внутренний транзисторный переключатель, низкая эффективность, высокая тепло, тепло, громоздкий, очень легко гореть на рынке L298N, не используют оригинальный чип, продукт может быть идеальной альтернативой.
• Двойной 1,5а * 2, пиковый ток до 2,5А, встроенная тепловая защита, не бойтесь, что двигатель сгорел, температура автоматически восстановлена. (В настоящее время на рынке интеллектуального автомобильного напряжения и тока находятся в этом диапазоне)
• Маленький размер, легкий вес, 0 ток в режиме ожидания, является идеальной моделью для вашего автомобиля

• Положительное и отрицательное Электропитание обратное, безусловно, вызовет повреждение цепи.
• Выход короткого замыкания на землю или выход короткого замыкания, и корпус двигателя, чип будет тепловой защитой, но при приближении к напряжению 10 В и пиковом токе более 2,5a корпус также может привести к сгоранию чипа.
