Датчик тока Rigol RP1002C пиковый 100 А переменный/постоянный ток МГц|Детали и

Особенности

• Частотный диапазон постоянного и переменного тока: от постоянного тока до 1 МГц до 140a пика (ненепрерывный)

• Диапазоны 0,05 V платеж после получения чека к оплате 0,5 V/A для большей чувствительностью

• Питание от аккумулятора 9 в внутренний для максимальной внешней шумоизоляции

• Внешний блок питания (поставляется с рекомендуемым 230 в сетевой адаптер переменного тока для европейского фитинга-Номинальное напряжение для диапазонов сетевого напряжения Великобритании)

Информация о продукте

ВRP1002CДатчик тока позволяет осциллографу общего назначения отображать сигналы переменного и постоянного тока до 100 a пика (70 A RMS).

Датчик тока RP1002C также может производить измерения переменного и постоянного тока с помощью мультиметра с помощью BNC-to-переходник для вилки типа «банан».



Соединение между датчиком тока и осциллографом

1. Установите режим соединения осциллографа в постоянный ток и подключите разъем BNC датчика тока RP1001C к входу осциллографа через коаксиальный кабель с двойным BNC.
2. Переместите переключатель диапазона в положение 10 мВ/A или 100 мВ/A для включения датчика тока RP1001C. На данный момент зеленый индикатор заряда батареи загорается.
3. Используйте ручку нулевой регулировки для регулировки зонда до правильного смещения постоянного тока.
   Примечание: При измерении сигналов постоянного тока точное значение постоянного тока возможно только тогда, когда датчик тока зафиксирован в определенном положении, в противном случае изменение положения зонда вызовет дрейф постоянного тока. При измерении сигналов переменного тока пользователи могут перемещать Датчик тока.

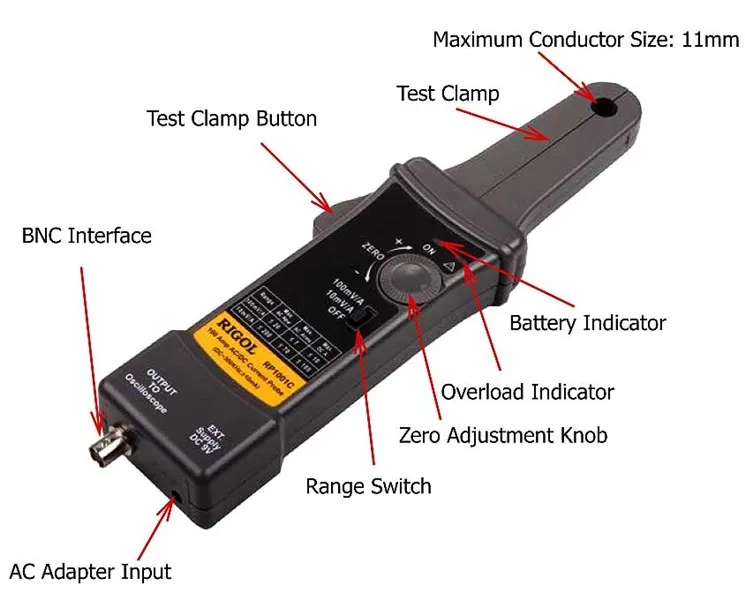

4. Перед подключением датчика тока к цепи Откройте тестовый зажим и закрепите его на проводнике, как показано на рисунке ниже.

5. Отрегулируйте канал зонда и осциллограф, чтобы получить четкое и стабильное представление о сигнале. На данный момент вы можете увидеть как текущие компоненты переменного тока, так и постоянного тока. Установите режим соединения осциллографа в переменный ток, чтобы увидеть текущие компоненты переменного тока. Метод работы компонентов тока переменного тока-это отношение амплитуды напряжения, измеряемой через осциллограф, и диапазон переключателей, выбранный в настоящее время токовым зондом (50 мВ/A или 500 мВ/A).

   Примечание: ток, нарисованный различными устройствами, выглядит намного отличается от других. В то время как ток RMS может использоваться только в низкочастотном токе, мгновенные пики могут быть довольно высокими. На рисунке на следующей странице показана разница между током линии, нарисованным резистивной нагрузкой и контроллером двигателя.

Подключите разъем BNC датчика тока RP1002C и входной терминал цифрового счетчика с помощью BNC-to-переходник для вилки типа «банан», снабженной аксессуарами.

Чтобы измерить только ток переменного тока, выберите вольт переменного тока счетчика. Чтобы измерить ток постоянного тока, выберите напряжение постоянного тока в измерителе и отрегулируйте выход зонда до соответствующего смещения постоянного тока. При подключении тестового тока, пожалуйста, обратите внимание на стрелку тока на тестовом зажиме, чтобы получить правильное считывание полярности.

Примечание: для повышения чувствительности измерения датчика тока RP1002C, циклические дополнительные витки провода под испытанием через тестовый зажим. Чувствительность датчика тока RP1002C умножается в раз на количество петель в тестовом зажиме, например, 50 мВ/A X 4 витков = 200 мВ/A.
