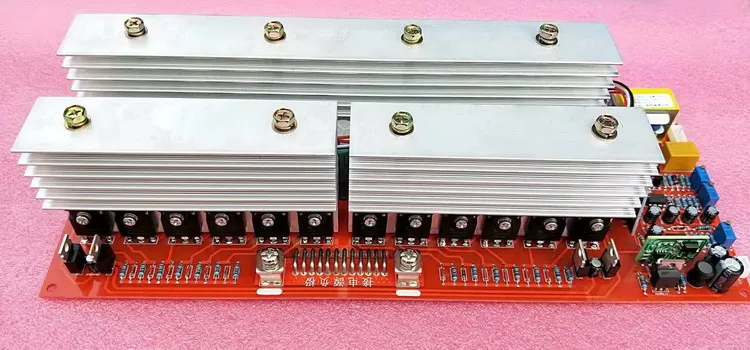

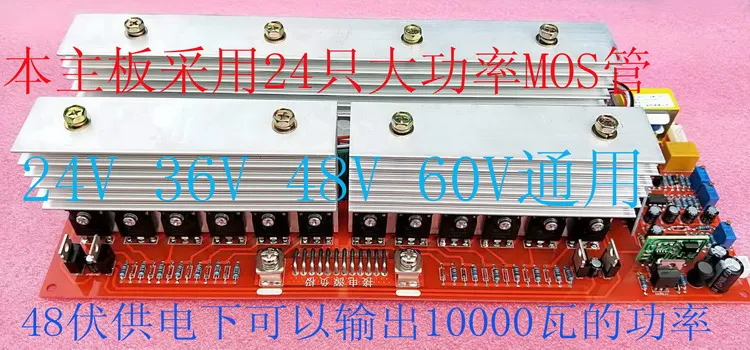

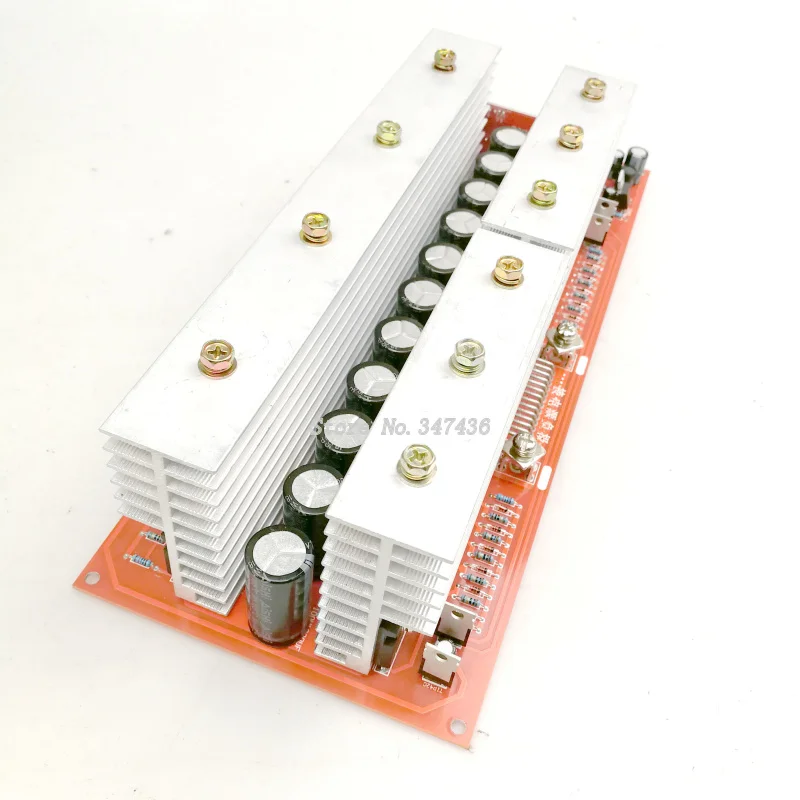

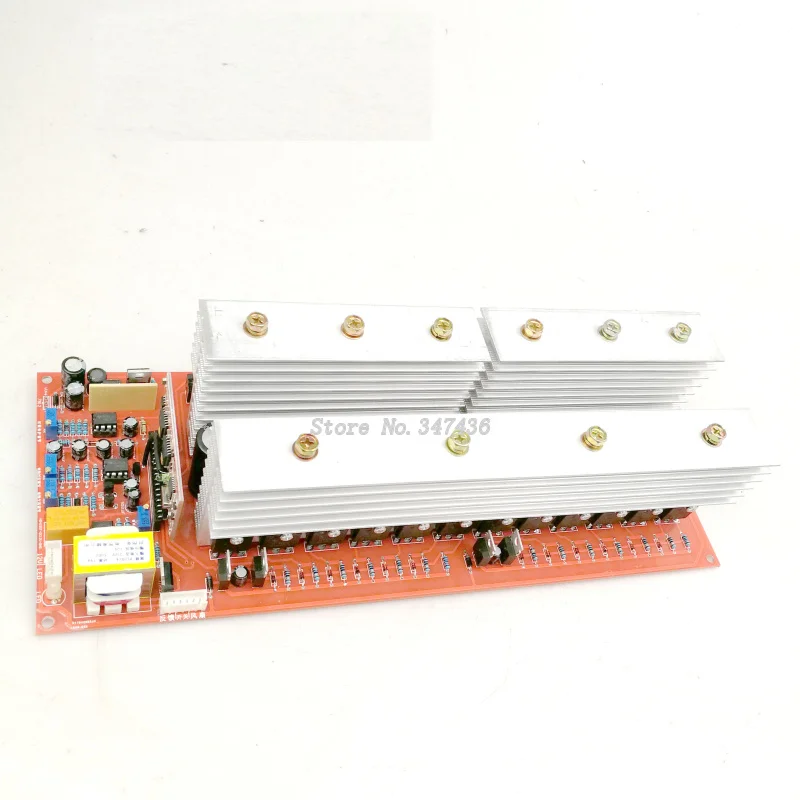

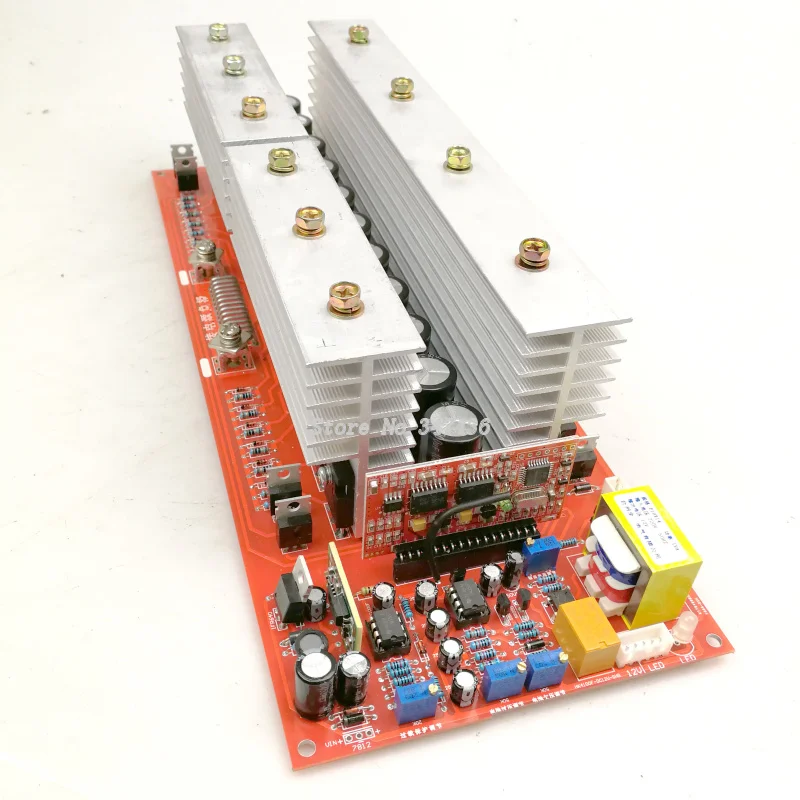

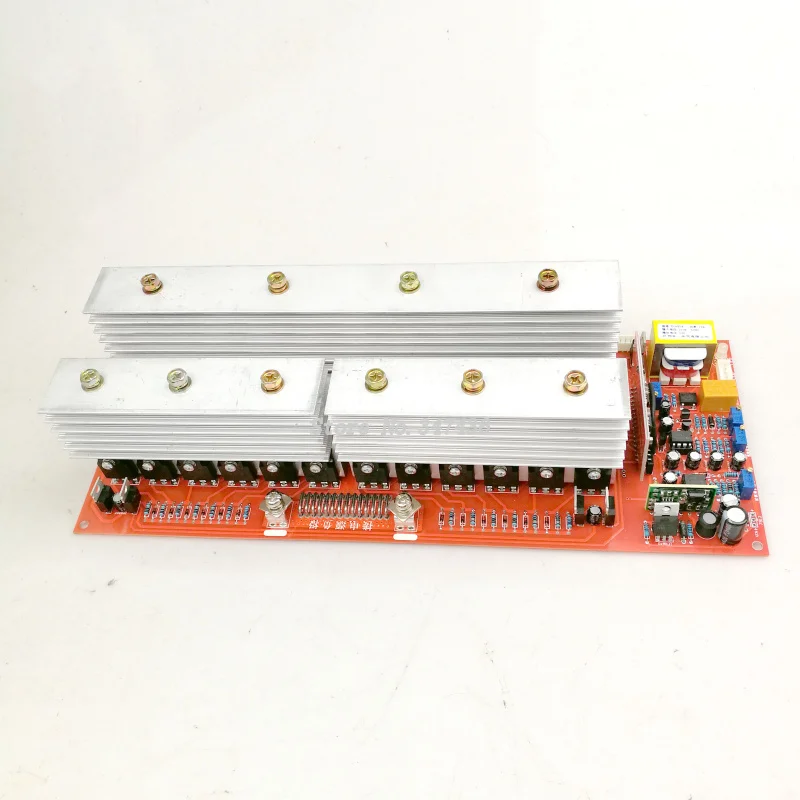

24 В 36 в 48 60 8 кВт 10 мощность ноги Чистая синусоида Инвертор промышленных частот

Мощность частоты синусоидальный инвертор Особенности: супер сильный ток пусковая способность. Инверторная выходная мощность достаточно. С емкостью нагрузки сильна. Нет помех в работе инвертора. Нет электромагнитного излучения. Инвертор хорошо работает в стабильности. Не легко повредить. И температура повышается низко во время работы. Этот инвертор является идеальным источником питания для любителей.

\

По умолчанию джемпера доска JP5 JP2 JP7 JP8 микросхема с защитой от короткого замыкания. Соответствующая функция-выходная частота 50 Гц 3 секунды мягкого запуска. Время мертвых 300ns. Пользователи могут изменить настройки в соответствии со своими требованиями.

Покупатели должны быть внимательными. Перемычка выбора функции на этой плате драйвера не должна быть сокращена одновременно под одной и той же функцией. Легко привести к повреждению небольшой платы. К примеру, JP1 не может быть сокращена на JP5 в одно и то же время.

Светодиодный световой сигнал на маленькой плате привода:

Когда продукт Нормальный: свет длинный

Продукт обнаруживает перегрузку: свет мигал 2 раза, и свет был выключен в течение 2 секунд.

Продукт обнаруживает перенапряжение: свет мигает 3 раза, и свет выключен в течение 2 секунд.

Продукт обнаруживает низкое напряжение: осветительная лампа 4 раза и отключается в течение 2 секунд.

Мощность частоты синусоидальный инвертор материнская плата Описание интерфейса:

1. Интерфейс вентилятора: Этот интерфейс используется для охлаждения вентилятора. Когда температура внутри инвертора или температура основной платы инвертора слишком высока, охлаждающий вентилятор автоматически начнет рассеивать тепло. Когда температура внутри инвертора или температура основной платы инвертора опускается до нормальной температуры, охлаждающий вентилятор автоматически отключается.

2. Интерфейс переключателя: интерфейс переключателя состоит из двух проводов. Когда два провода отключены, инвертор находится в режиме ожидания. (В это время индикатор красного цвета). Укорочение двух проводов этого интерфейса является запуском инвертора. Состояние (индикатор зеленый в это время) Инвертор имеет нормальное выходное напряжение 220 В.

3,220 в обратная связь по напряжению интерфейса: два провода этого интерфейса должны быть подключены к выходу инвертора 220 В переменного тока. Удобно стабилизировать выходное напряжение инвертора. Если он не подключен, нет регулирования напряжения. Пожалуйста, обязательно Подключите этот провод.

4. двухцветный индикатор: когда он красный, это индикатор состояния ожидания. Когда он зеленый, это индикация состояния.

Эта плата имеет следующие показатели производительности:

1. Эта плата драйвера преобразователя имеет автоматическую стабильную функцию выходного напряжения. Батарея пониженного напряжения. Батарея от перенапряжения. Защита от перегрузки по току короткого замыкания. Продукт защита от перегрева.

2. Форма выходного сигнала чистая Синусоидальная волна. Достаточно мощности нагрузки. Мгновенная грузоподъемность сильна. Электропитание начинается быстро. Долгосрочная работа имеет низкий температурный подъем. Он не имеет помех для электрических приборов. Это идеальный инвертор питания для домашнего и промышленного использования и любителей.

3. Высокая эффективность преобразования и стабильный выход напряжение дрейф

4. ток без нагрузки небольшой. Ток без нагрузки менее 200мА

Уровень выходного напряжения инвертора 5,220 в можно отрегулировать

Мощность частоты синусоидальный инвертор материнская плата Описание функции:

1. Защита от низкого напряжения аккумулятора:

Когда напряжение аккумулятора ниже 10,5 В на блок, инвертор выключит выход инвертора (в это время нет выхода напряжения переменного тока) и инвертор находится в режиме ожидания.

2. Защита от перенапряжения аккумулятора:

Когда напряжение аккумулятора выше 16 В на блок, инвертор также отключит выход инвертора. Введите режим ожидания.

3. Инвертор автоматически запускается после того, как напряжение батареи возвращается в норму:

Когда напряжение батареи слишком низкое. Когда напряжение аккумулятора заряжено до 12 В на батарею, инвертор автоматически начнет и выводит напряжение переменного тока 220 В для питания нагрузки. Когда напряжение батареи слишком высокое, функция защиты от перенапряжения начинает защищать. Инвертор находится в режиме ожидания. Когда напряжение батареи возвращается до ниже 15 вольт на напряжение батареи, инвертор автоматически начнет и выводит 220 В переменного тока для питания нагрузки.

4. вентилятор с контролем температуры и защитой от температуры:

Когда инвертор работает нормально, вентилятор не поворачивается. Когда температура слишком высока, вентилятор работает автоматически. При падении температуры вентилятор автоматически останавливается. Когда вентилятор поврежден. После слишком высокой температуры инвертор выключит инвертор. Режим ожидания. При падении температуры инвертор автоматически запускается. Выход переменного тока.

5. защита от ударов при нагрузке напряжения:

Инвертор имеет аппаратное обеспечение в режиме реального времени для защиты от ограничения тока. Он также имеет задержку программного обеспечения (400 мс) защита от короткого замыкания плюс промышленный трансформатор для изоляции. Это улучшает ударопрочность продукта и долгосрочную полную надежность нагрузки.

6. Функция автоматического регулирования напряжения:

Когда задняя Стадия увеличивает или уменьшает мощность нагрузки, плата драйвера преобразователя обнаруживает изменение параметра напряжения цепи в любое время. В соответствии с диапазоном изменения напряжения, размер приводного сигнала платы регулируется, чтобы обеспечить стабильное выходное напряжение инвертора 220 В.

7. защита от короткого замыкания: Когда нагрузка на стороне нагрузки инвертора коротка замыкается, когда ток короткого замыкания превышает заданное значение, эта цепь отключит выход инвертора.

8. Защита от перегрева продукта:

Когда температура радиатора инвертора превышает 45 градусов, инвертор автоматически начнет охлаждающий вентилятор, чтобы уменьшить температуру продукта. Когда температура радиатора превышает 85 градусов, инвертор автоматически отключает выход инвертора.

Покупатели должны четко видеть. Эта материнская плата представляет собой инверторный привод с синусоидальной волной, который должен сотрудничать с промышленный трансформатор (Железный трансформатор) для сборки готового инвертора.

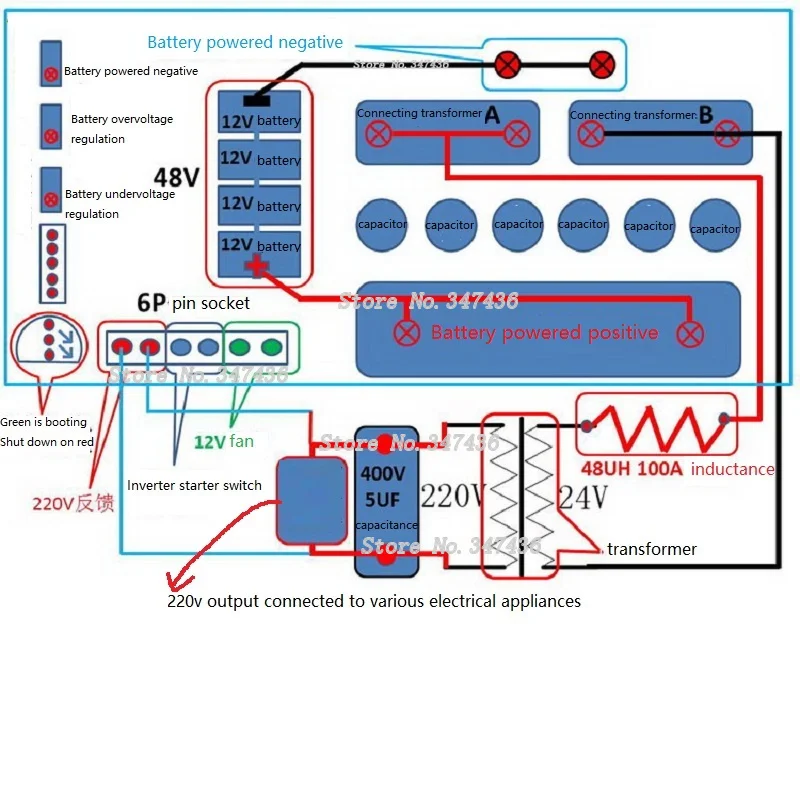

Параметры конфигурации платы драйвера трансформатора, которые могут быть использованы с трансформатором, являются следующими:

Кольцо (круглое) квадратное (EI, FF) u-образное (CD) и т. д., если Вход AC 220

Вольт. Выход AC 6 ~ 52 V Одиночный обмоточный трансформатор можно использовать нормально.

Рекомендуемые параметры мощности и напряжения трансформатора:

24 В блок питания батареи с AC 220 об/мин AC Выход 12-14 в трансформатор. Мощность 5000 W

36 V аккумулятор питания с AC 220 rpm AC выход 18-22 V трансформатор. Мощность 7600 W

48 V аккумулятор питания с AC 220 rpm AC выход 24-28 V трансформатор. Мощность 10000 W

60 в питание от батареи с AC 220 об/мин AC выход 29-34 в трансформатор. Мощность 12000 W

Пожалуйста, обратите внимание на покупателя: в вышеуказанном напряжении питания аккумулятора. Если трансформатор не соответствует (например, обычный 48 вольт питания батареи для использования переменного тока 220 об/мин AC выход 24-28 в трансформатор. В результате, вы использовали AC 220 rpm AC выход 32 V трансформатор) таким образом, инвертор будет иметь выходное напряжение 220 V, которое не регулируется. Поэтому важно выбрать параметр напряжения трансформатора.

Отправка по умолчанию материнской платы является функцией мягкого запуска. После загрузки выходное напряжение постепенно увеличивается от 0 В до 220 В (время подъема напряжения занимает 3 секунды для завершения). Если вам нужен жесткий старт, пожалуйста, обратите внимание, когда вы фотографируете или передаете информацию о владельце.

Что такое мягкий запуск: после включения питания Выходное напряжение инвертора медленно увеличивается с 0 В до 220 В (3 секунды)

Что такое жесткий запуск: после включения питания инвертор непосредственно выводит напряжение 220 В и может работать непосредственно с нагрузкой.

Плата инверторного привода должна иметь некоторые электронные технологии при сборке персонала, и сердце должно быть в порядке. Если покупатель неправильно работает из-за своих собственных причин в процессе установки, материнская плата повреждена (плата за детали и возврат почтовых расходов покупателя).

Эта материнская плата относится к электронным аксессуарам. Это не поддерживает семь дней без причины возврата услуги. После продажи не подлежит возврату.

Пожалуйста, не снимайте

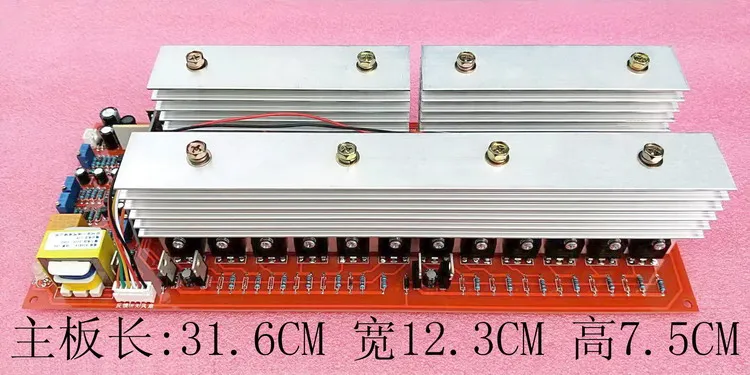

Материнская плата Размер: длина 31,6 см ширина 12,3 см высота 75 см

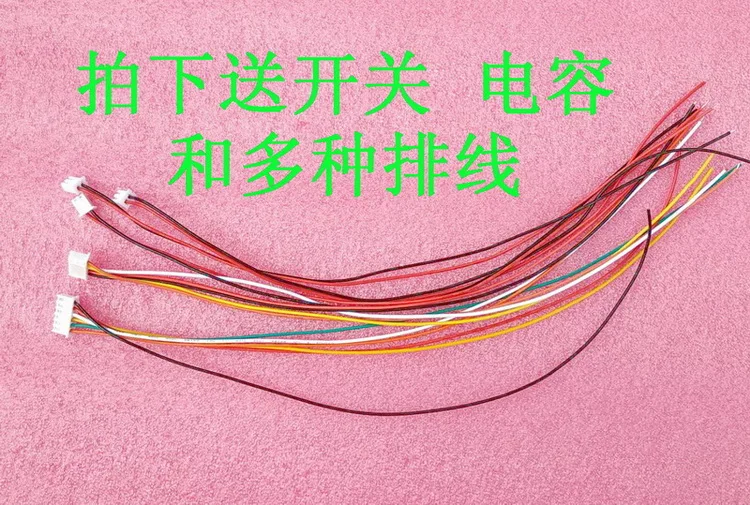

Комплектация: основная плата × 1 переключатель × 1 основная плата, соответствующий кабель × 5 емкость × 1
