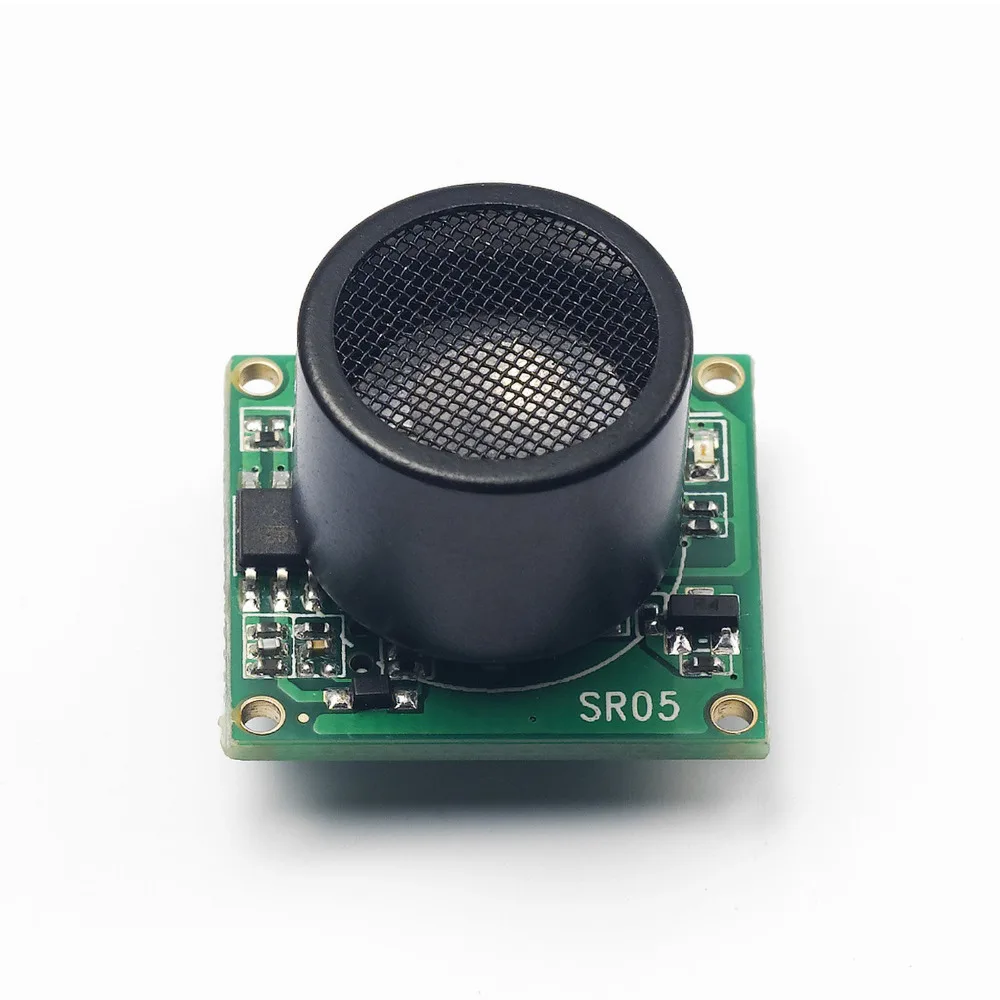

Обновленная версия Radiolink SUI04 ультразвуковой датчик автономное устройство для

Беспилотный летательный аппаратУльтразвуковой Модуль

SUI04-супер миниУльтразвуковой МодульДля дрона, небольшой корпус, но отличная производительность.

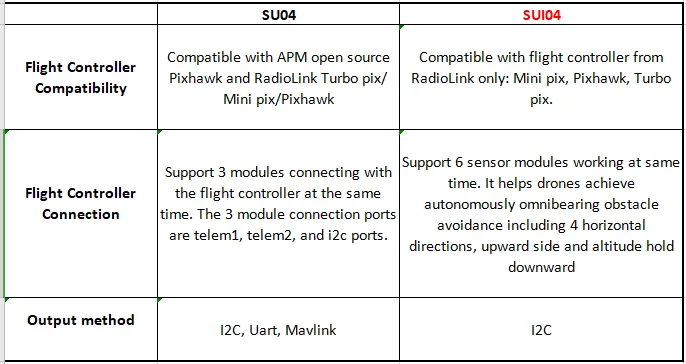

SUI04-Новая обновленная версия SU04. Одиночный SUI-04 увеличен с оригинального угла 30deg до 60deg, угол луча, препятствующий избеганию.

Особенности:

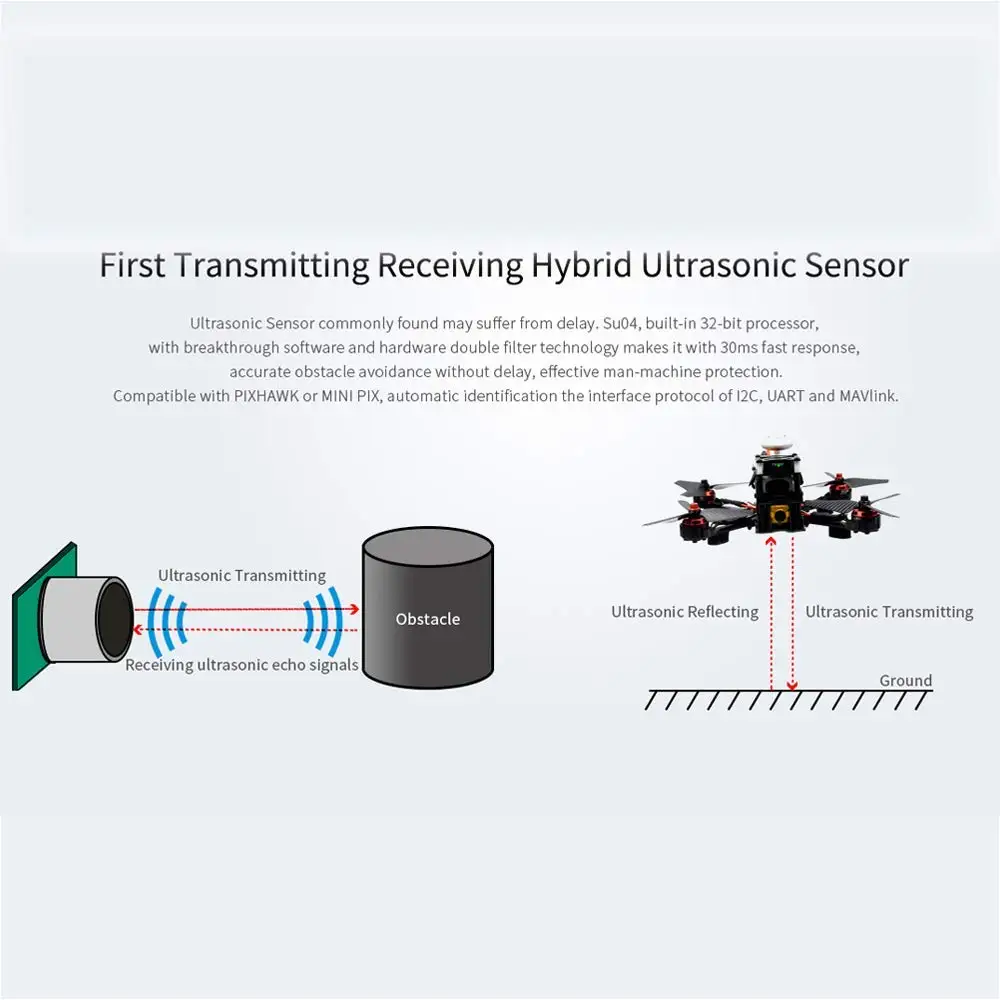

• [Ультразвуковой Модуль]: SUI04/SU04 является гибридным ультразвуковым датчиком передачи и приема, это поможет беспилотникам достичь автономной защиты от помех в 6 Горизонтальных направлении, избегайте помех, направляющихся вверх, и удерживайте высоту вниз.

• 【Высокая accuracy】: Поддержка 0,4 см высокой точности обнаружения, даже самые маленькие Препятствия могут точно фиксировать. Точное позиционирование без боязни о препятствиях.

• [Маленький размер и многофункциональность]: один зонд, только 0017 фунтов и 0,78*0,86*0,75 дюймов, легко устанавливается на Дрон. Функция избежания помех может защитить ваше устройство, когда новичок тренирует полет

• 【Экстремальные реакции: Обновление программного и аппаратного обеспечения с использованием двойной технологии фильтрации, быстрое реагирование на 30 мс.

• 【Комплексным обходом препятствий】: Угол луча на 60 градусов больше, без слепых зон для передачи и приема сигналов, только 6 плоскостей могут завершить препятствование для всего самолета.

• 【Адаптируется к различным вариантам использования】: Безопасность гарантирована для использования на открытом воздухе и тренировок. Подходит для избежания помех, обучения беспилотников или выбора дрона для начинающих в деятельности по защите растений в сельском стиле.

Как подключить:

• 1. Если вы используете функцию автоматического предупреждения о препятствиях, вам нужна версия 3,5 или более поздней версии.

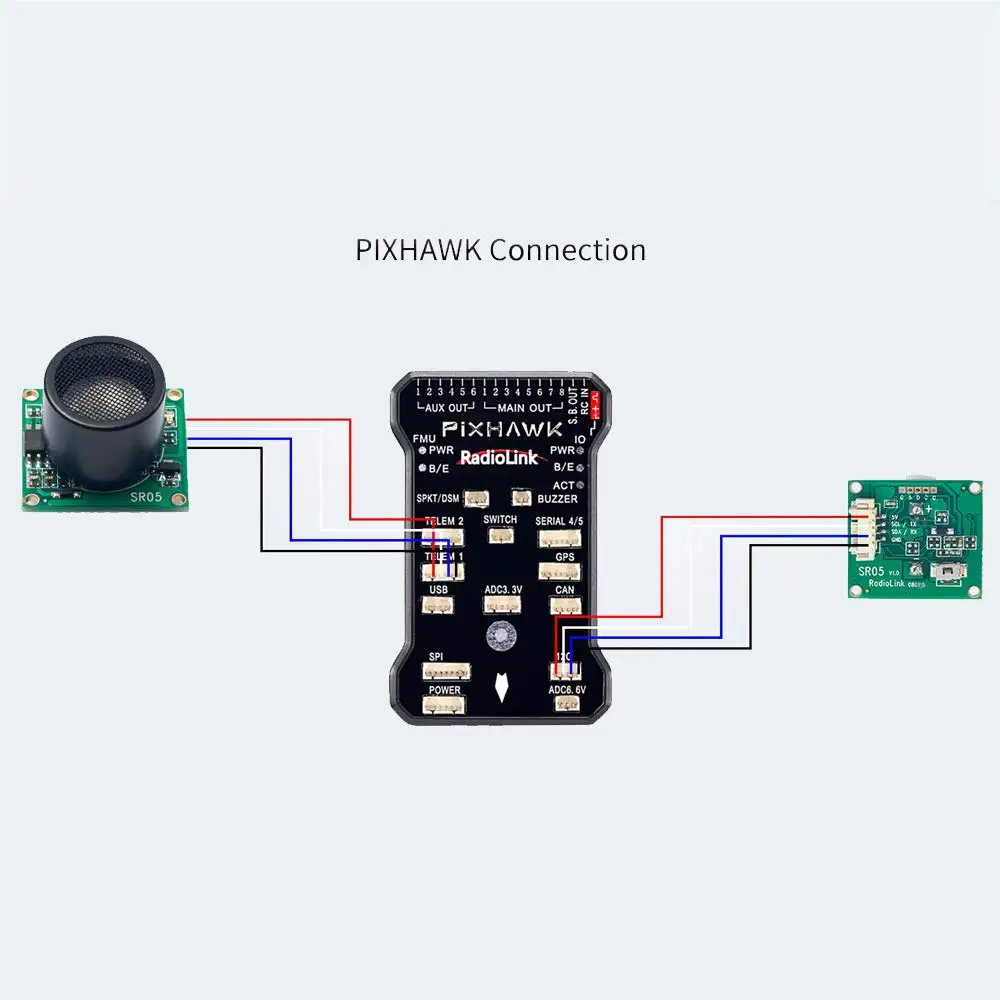

• 2. Используйте 6-контактный провод, подключите ультразвуковой датчик SUI04 к порту TELEM1 или TELEM2 PIX.

Пожалуйста, обратите внимание:

• 1. Функция автоматического предотвращения столкновений требует, чтобы прошивка PIXHAWK была версии 3,5 или более поздней версии.

• 2. Контроллер полета не может определить расстояние обнаружения, когда датчик находится вдали от препятствования, более 450 см, он будет удерживать высоту барометром.

• 3.PIXHAWK должен питаться от литий-полимерного аккумулятора, он не может быть подключен через USB, когда вы используете этот utrsonic сенсор, который может быть использован в качестве SUI-04.

• 4. Когда вы готовы для первого полета, пожалуйста, сделайте свой Дрон с более низкой скоростью, чтобы сохранить безопасный полет.

• 5. Переподключите PIXHAWK и откройте MissinPlanner после установки всех параметров, как и все вышеуказанные шаги.

• 6. Если вам необходимо достичь полного эффекта избежания помех, nТолстом кКупите расширительную плату I2C или купите Контроллер полета Mini PIX с заводской платой расширения I2C.(SUI04)

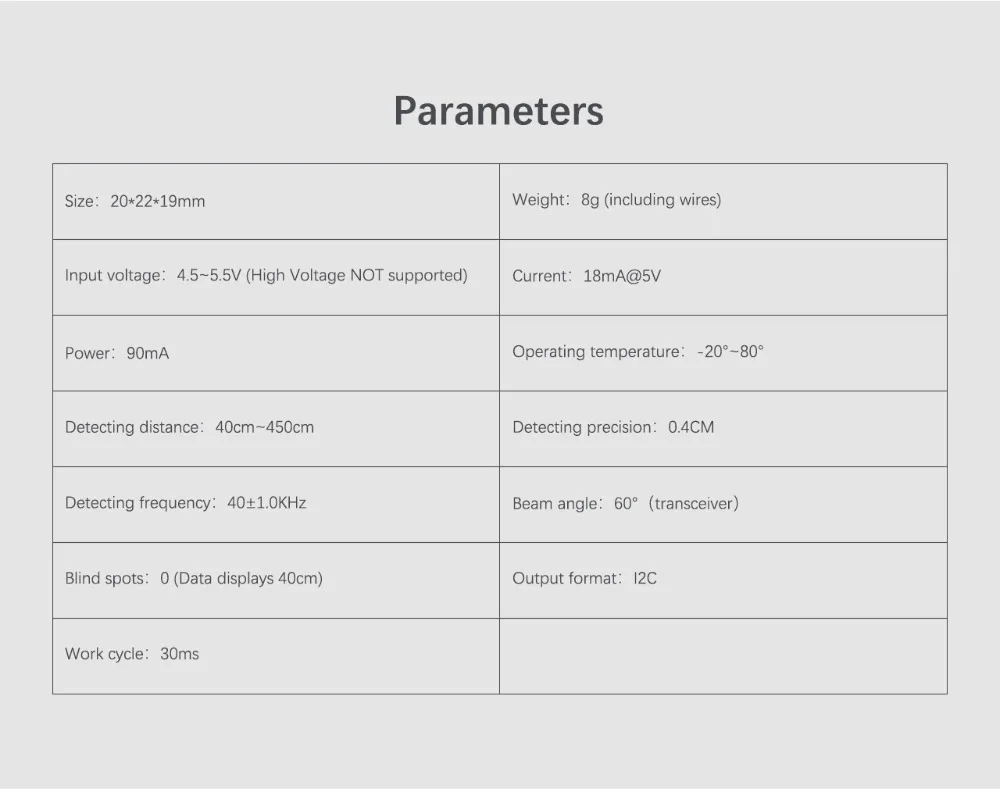

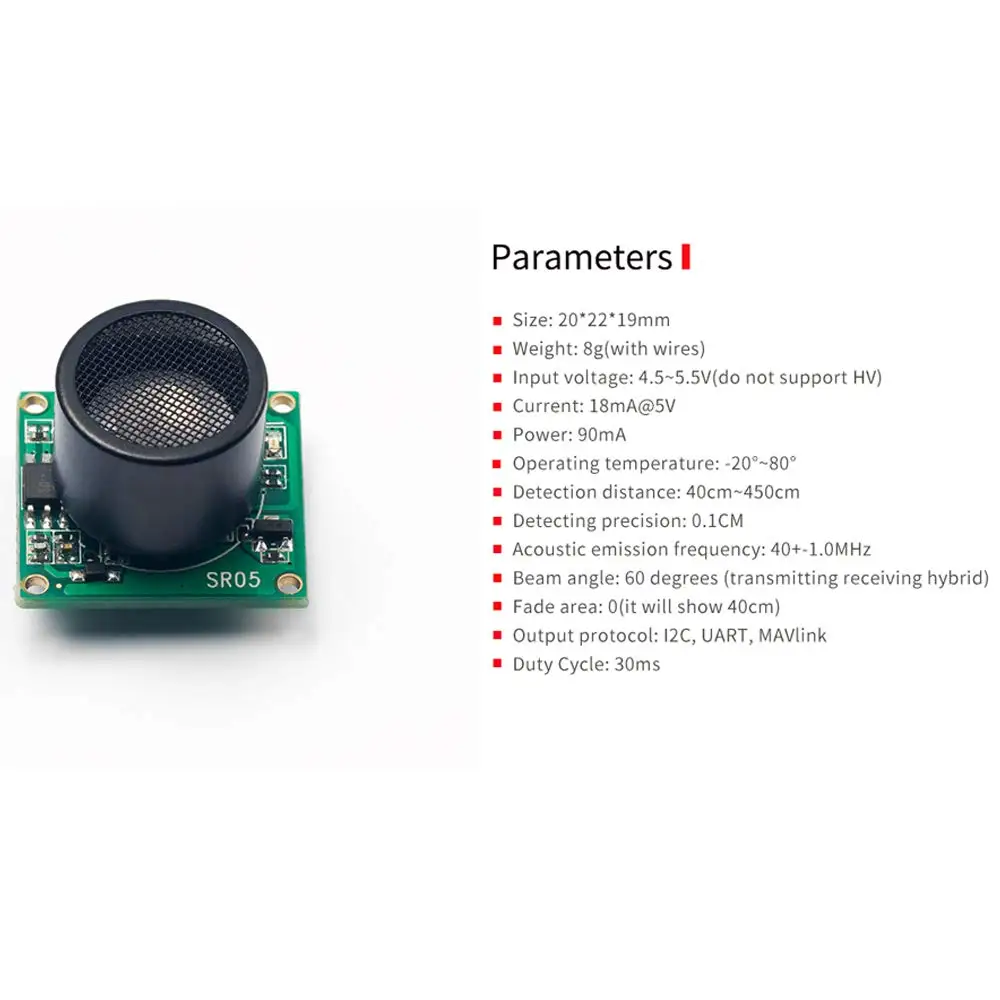

Характеристики Датчика препятствиями:

• Размер: 20*22*19 мм
• Вес: 8 г (включая провода)
• Вход Напряжение: 4,5 ~ 5,5 V (нет высоких Напряжение)
• Ток: 18 мА, 5 В
• Частота передачи: 90 мА
• Рабочая температура: -20 градусов ~ 80 градусов
• Дальность обнаружения: 40 см ~ 450 см
• Точность обнаружения: 0,1 см
• Обнаружения частота: 40 +-1,0 МГц
• Выход: I2C(SUI04), I2C, UART (Протокол MAVlink)(sui04)

SUI04
