Altera USB Blaster Загрузочная линия FPGA/CPLD загрузчик RE V.C Оригинальная схема|Интегральные

Altera USB Blaster Загрузочная линия FPGA/CPLD загрузчик RE V.C Оригинальная схема|Интегральные

С помощью оригинальных FT245BL + EPM3064AE + 74LVC125 программы ALTERA компании, связанную с вашей учетной записью скорость одна и та же, как у оригинальной фабрики, а также интерфейс напряжение 1,5 V-5V. Эта схема быстрее и стабильнее других схем (таких как SCM, 68013, Extreme Speed Edition и т. д.). JTAG быстрее, чем аналогичная схема с помощью FT245R + EPM3064AE, особенно в режиме AS.
Причина в том, что FT245R + EPM3064AE схема на рынке: FT245R не имеет внешнего EEPROM и 6M кристаллического осциллятора, и CPLD часть использует 12M кристаллический осциллятор (в то время как наша Оригинальная схема использует 24M кристаллический осциллятор).

1. Используя оригинальный проект, скорость загрузки быстрая и производительность является наиболее стабильной.

2. Поддержка ALTERA всех чипов FPGA/CPLD.

3. Так как загрузка не требует второго подключения, загрузите прямую runnable программу.

4. Полная поддержка XP/WIN7/WIN8/WIN10 и других операционных систем.

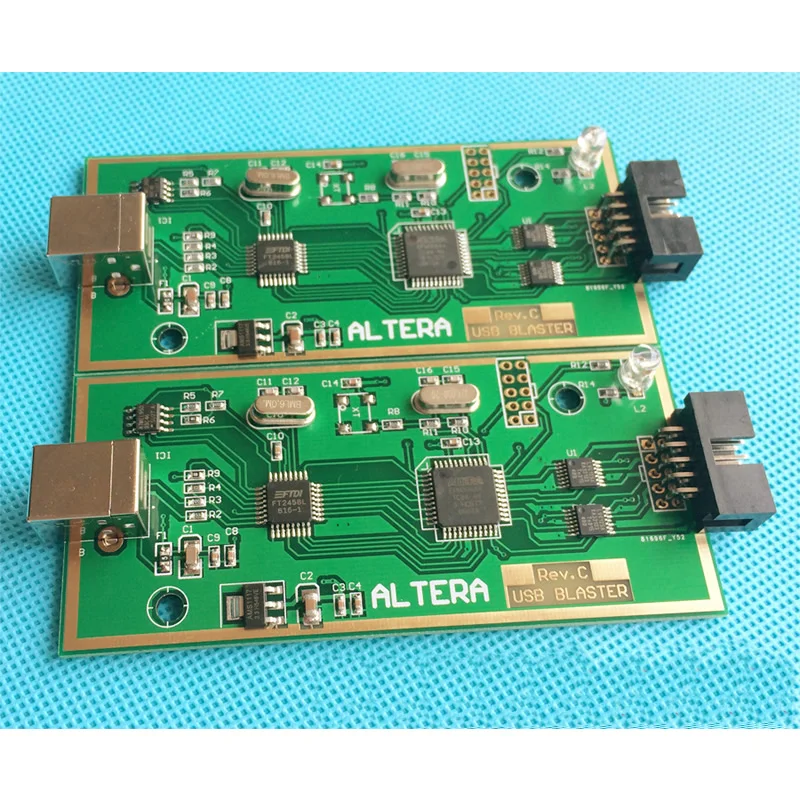

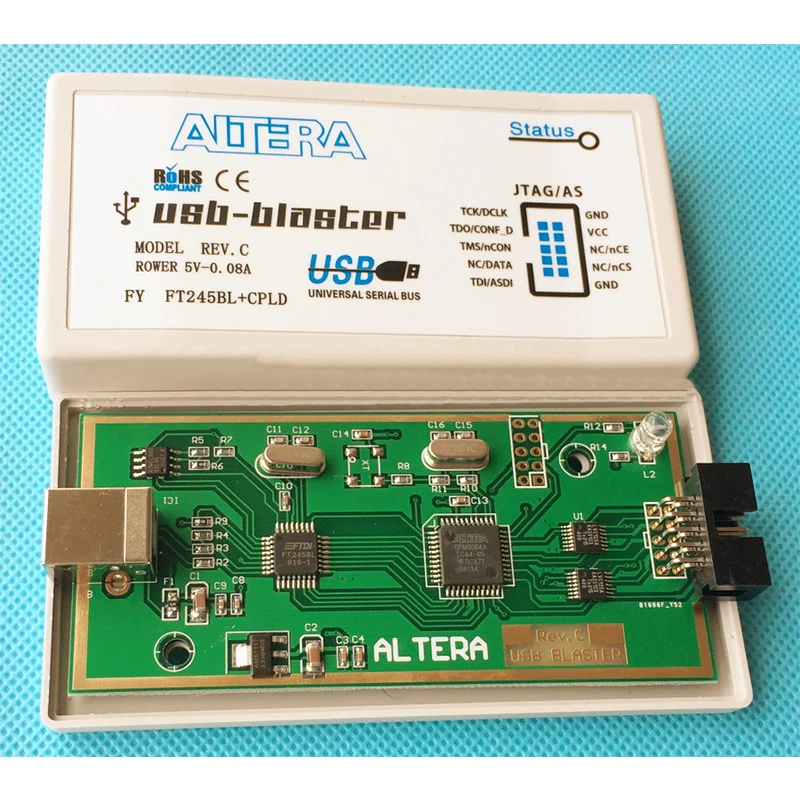

Внутренний изображение:

Полная комплектация:

Во-первых, основные особенности USB-Blaster загрузки линии этого продукта:

ОдинСтабильная поддержкаВстроенный логический анализатор SignalTap II,Захват данных абсолютно не запутанный!
2. Поддержка ALTERA CompanyПолные серииУстройство.Полная серия, не беспокойтесь о том, что устройство не поддерживает!
CPLD: MAX3000, MAX7000, MAX9000 и MAXII и т. Д.

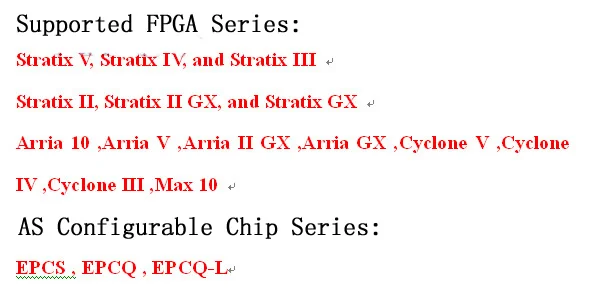

FPGA: Stratix, StratixII, StratxIII, Cyclone, Cyclone II, Cyclone III,ЦиклонХарактеристическая вязкость полимера,Циклон V, MAX10,ACEX1K, APEX20K и FLEX10K и т. Д.

Активные последовательные устройства конфигурации: EPCS1, EPCS4, EPCS16, EPCS64 и т. Д.
Усовершенствованные устройства конфигурации: EPC1, EPC4 и т. Д.
3. Поддерживает три режима загрузки: AS, PS и JTAG;
4. Поддержка связи с встроенным процессором Nios II soft core и отладка в системе.Последняя версия прошивки Rev.C!;
5. Быстрая скорость: в 6 раз быстрее, чем ByteBlaster II, обычно используемая параллельная линия загрузки;
6. Простота в использовании: USBТип B ВечерниеПорт, легко подключить.1Два цветаИндикатор состояния делает отладку более удобной.
7. Необходимо: в настоящее время ноутбук почти устранил параллельный порт, поэтому обычно используемая линия загрузки Byteblaster MV и Byteblaster II не может использоваться в ноутбуке, поэтому для пользователей ноутбуков, выбор usb-кабеля для загрузки удобен, но также необходим.
8. Полностью совместим с ALTERA USB Blaster, метод использования, функции и производительность соответствуют оригинальной линии загрузки ALTERA.

2. Определение штифта: используя стандарт Altera, определение выглядит следующим образом:

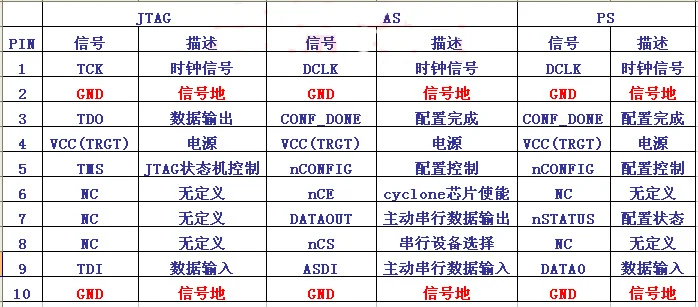

Следующая таблица определяет три интерфейса: JTAG, AS и PS.

Стандартный интерфейс JTAG:

Стандартный интерфейс AS:

Стандартный интерфейс PS:

III. Системы конфигурации

1. Поддержка Windows XP, Windows Vista, Windows 7 (32 бит/64 бит), интерфейс USB 2,0;
2. Quartus IIVersion 4,0 и выше (Обновлено)Quartus II15).

Четыре, прайс-лист

1. Высокоскоростной USB Blaster программатор 1
2. Высокое качество синий 96 серия USB печатная линия 1
3. 10 ядер красный край высокое качество JTAG линия данных 1
4. Загрузить файл 1
