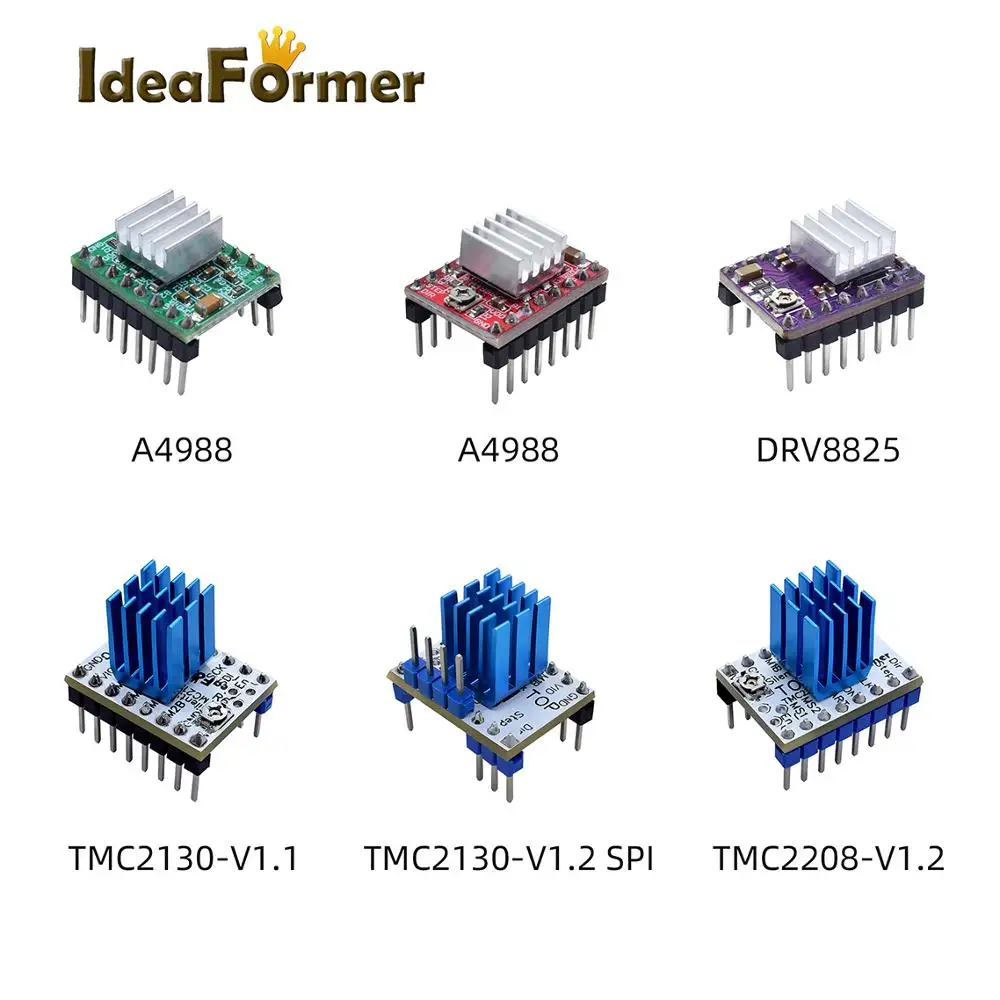

Материнская плата MKS Gen L V1.0 или 4 шт. A4988/DRV8825/TMC2130 V1.1/TMC2130 V1.2 SPI/TMC2208 драйвер для Reprap

Материнская плата MKS Gen L V1.0 или 4 шт. A4988/DRV8825/TMC2130 V1.1/TMC2130 V1.2 SPI/TMC2208 драйвер для Reprap

Вам может понравиться...

Подробная информация о продукте:

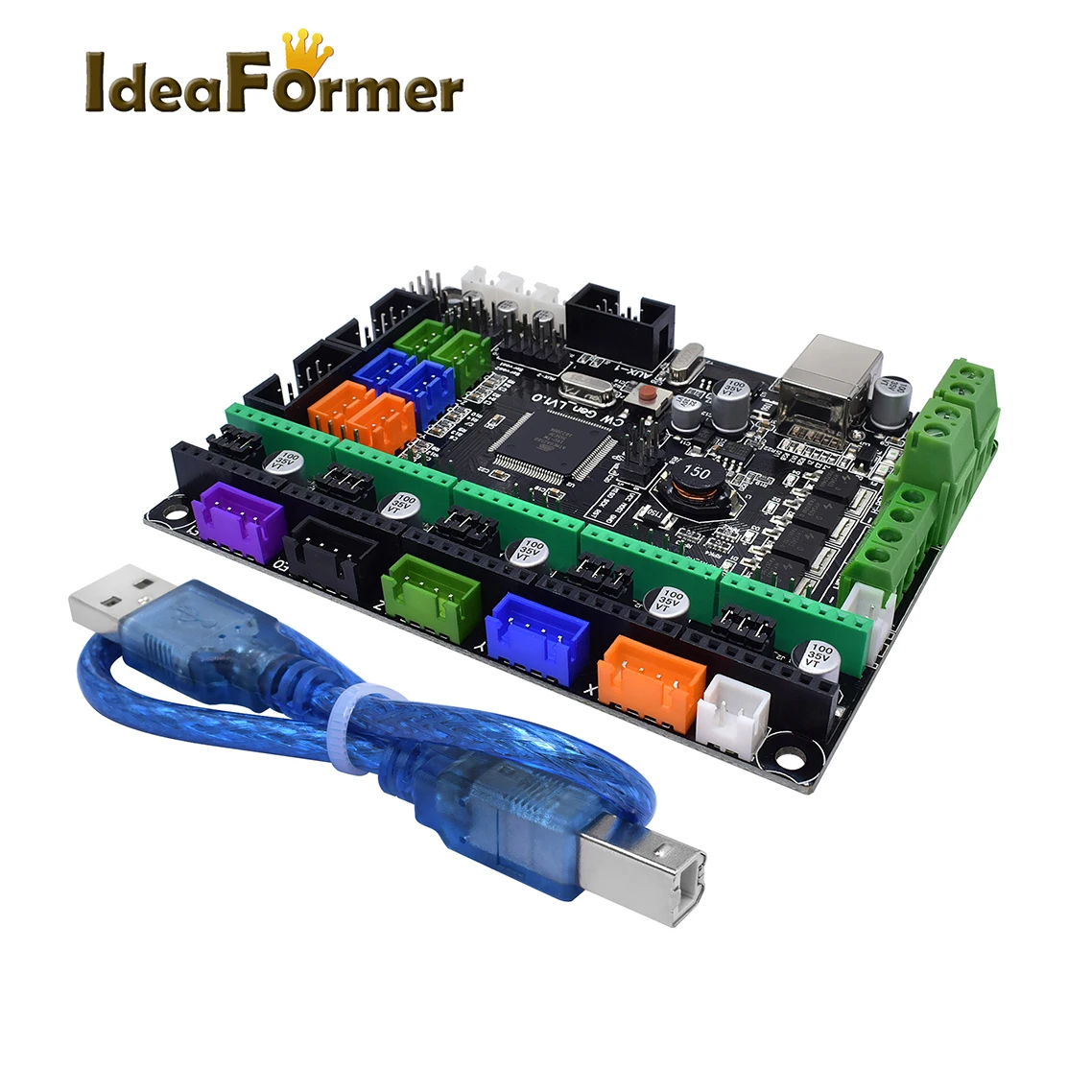

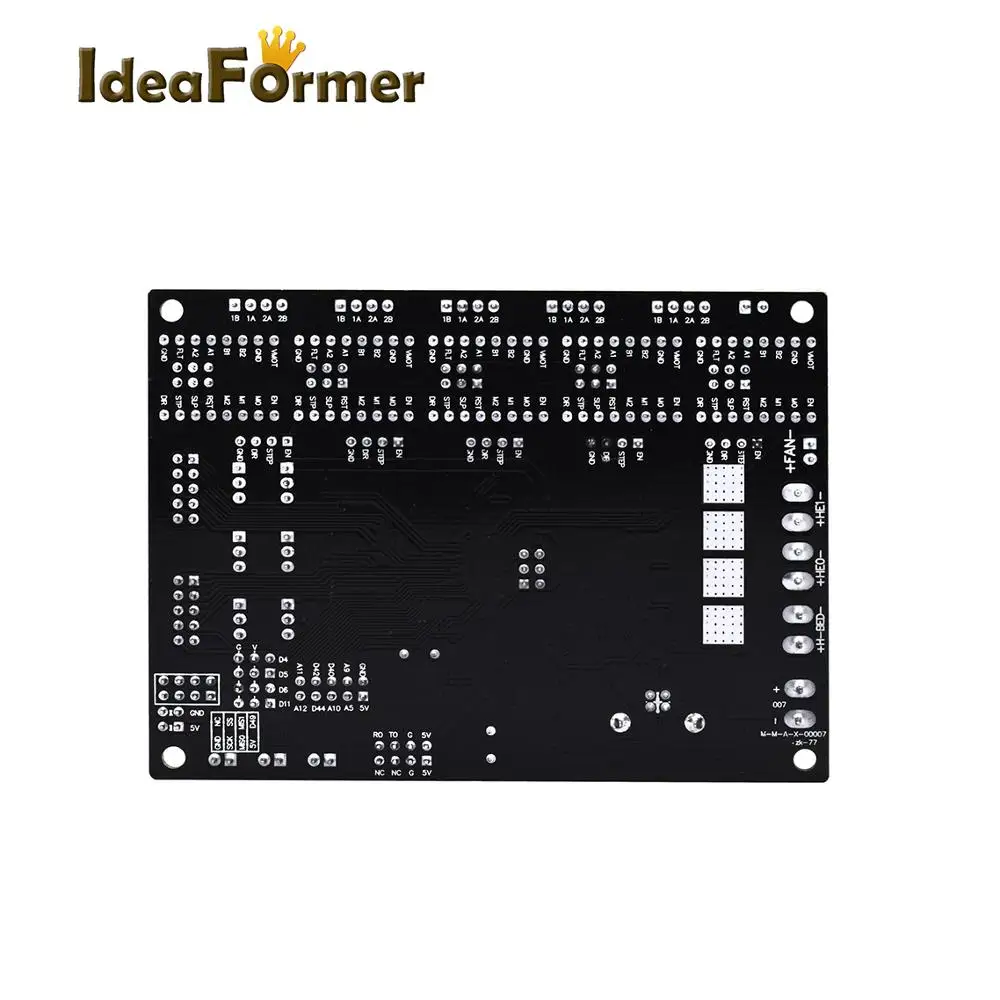

Название: MKS Gen L V1.0 интегрированная плата управления печатной платой или 4 шт. A4988/DRV8825/TMC2130 V1.1/2130 V1.2 SPI/2208 V1.2 драйвер с usb-кабелем, совместимый с частями 3D-принтера Reprap Ramps 1,4 Mega2560 R3

Особенности:

1. 2560 и Rampe 1,4 интегрированы на плате, устраняя необходимость в сложных соединителях. 2. Поддерживает различные Шаговые драйверы A4988, такие как DRV8825, TMC2100 и LV8729, которые могут использоваться для замены драйверов и шаговых двигателей в качестве пользователей. 3. Закажите внешний сигнал драйвера, который может быть использован для подключения высокого внешнего тока драйвера для привода 57 и 86 шаговых двигателей. 4. Используйте высококачественный Mosfet для лучшего рассеивания тепла и стабильности. 5. Используйте специальный чип питания для поддержки входного напряжения 12-24 В, чтобы решить проблему нагрева и нехватки электроэнергии. 6. Стабильная и надежная схема фильтра значительно уменьшает помехи и предотвращает столкновение как можно больше во время процесса печати. 7. С Помощью Чипа серии CH340, проще установить блок 16U2. 8. Запуск прошивки Marlin. Конфигурация точно такая же, как Rampe 1,4. Ramps 1,4 может быть непосредственно заменен. 9. Поддерживает Rampe 1,4, 2004LCD, 12864LCD, TFT28 и TFT32. 10. Используется для ввода 24 В, ток нагрева кровати может быть уменьшен до 1/4 в той же системе питания, эффективно решает проблему нагрева MOSFET. 11. X, Y, Z различные цвета шагового двигателя управления терминалы и ограничительные переключатели для легкой проводки. 12. Подключите Клеммы шагового драйвера в соответствии с разным цветом, чтобы уменьшить возможность обратного вращения и предотвратить повреждение платы контроллера.

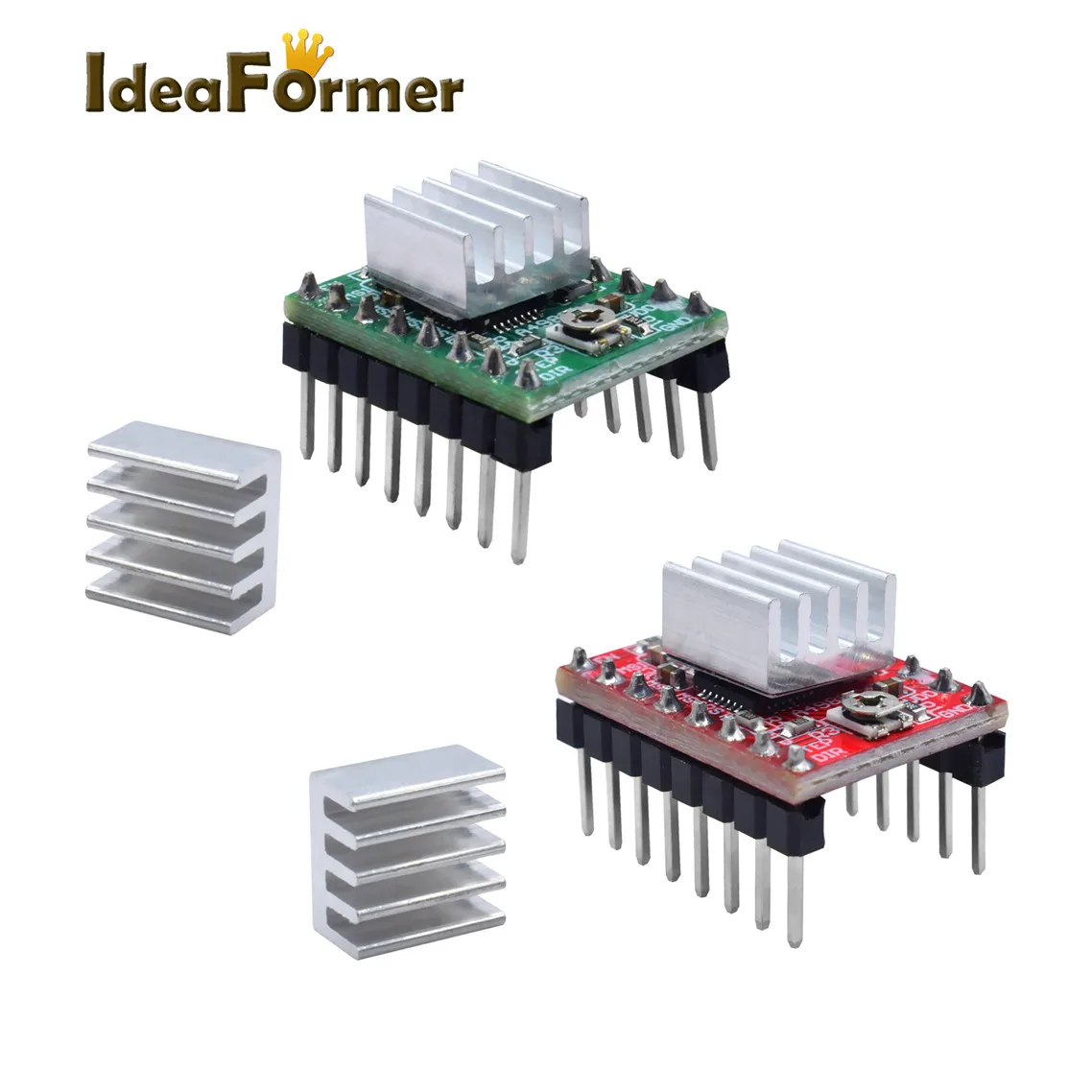

О A4988:

A4988-это полный микро-шаговый двигатель с встроенными преобразователями и прост в эксплуатации. Этот продукт может работать с биполярным шаговым двигателем в полном, половинном, 1/4, 1/8 и 1/16 шаговом режиме И производительность выходного привода может быть до 35 В и плюс или минус 1 А. A4988 включает фиксированный стабилизатор тока, который может работать в медленном или смешанном режиме затухания.

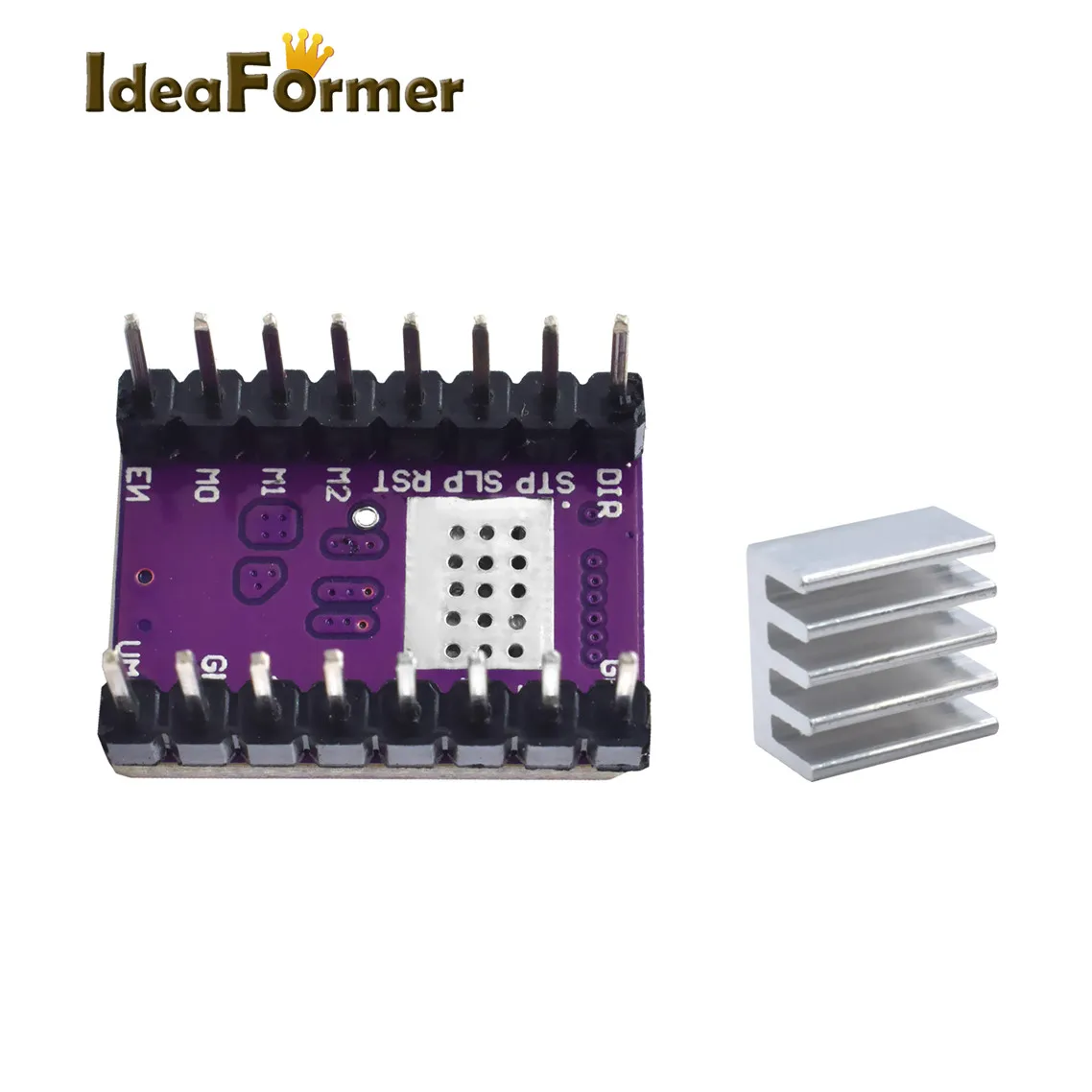

О DRV8825:

Преимущества относительного 4988: 1. Максимальный ток 2.5A. 2. До 32 сегментов. 3. 4-слойные PCB, лучше рассеивания тепла. 4. Сопротивление чипа меньше, меньше тепла и лучше рассеивания тепла. Параметры: 1. Размер: 1,5 мм x 2 мм (и тот же 4988) 2. Может управлять токами: 2.5A 3. Сегментация: 1,1 / 2,1 / 4,1 / 8,1 / 16,1 / 32 4. Производственный процесс: SMT установка для более высокого производства, неручная сварка, более стабильная производительность Подходит для: 1. Нужно управлять шаговыми двигателями. 2. Это создание 3D-принтера, ЧПУ, гравировального станка и других основных модулей. 3. Поддерживаемые 3d принтеры имеют Prusa Mendel, ultimaker, printbot, makerbot like. 4. Вы можете отсылать код Arduino, двигатель прямого привода DRV8825 особенности заключаются в следующем: 1. Подходит для вождения ниже 8,2 V ~ 45V 2.5A шаговый двигатель; 2. Только простой интерфейс управления шагами и направлением; 3. Шесть различных шаговый режимы: полный, половина, 1 / 4,1 / 8,1 / 16,1 / 32; 4. Регулируемый потенциометр может регулировать максимальный выходной ток, что приводит к более высокой скорости шага; 5. Автоматическое обнаружение/Выбор режима распада тока; 6. Тепловая схема отключения, блокировка низкого напряжения, защита от перегрева тока; 7. Защита от короткого замыкания и защита от короткого замыкания.

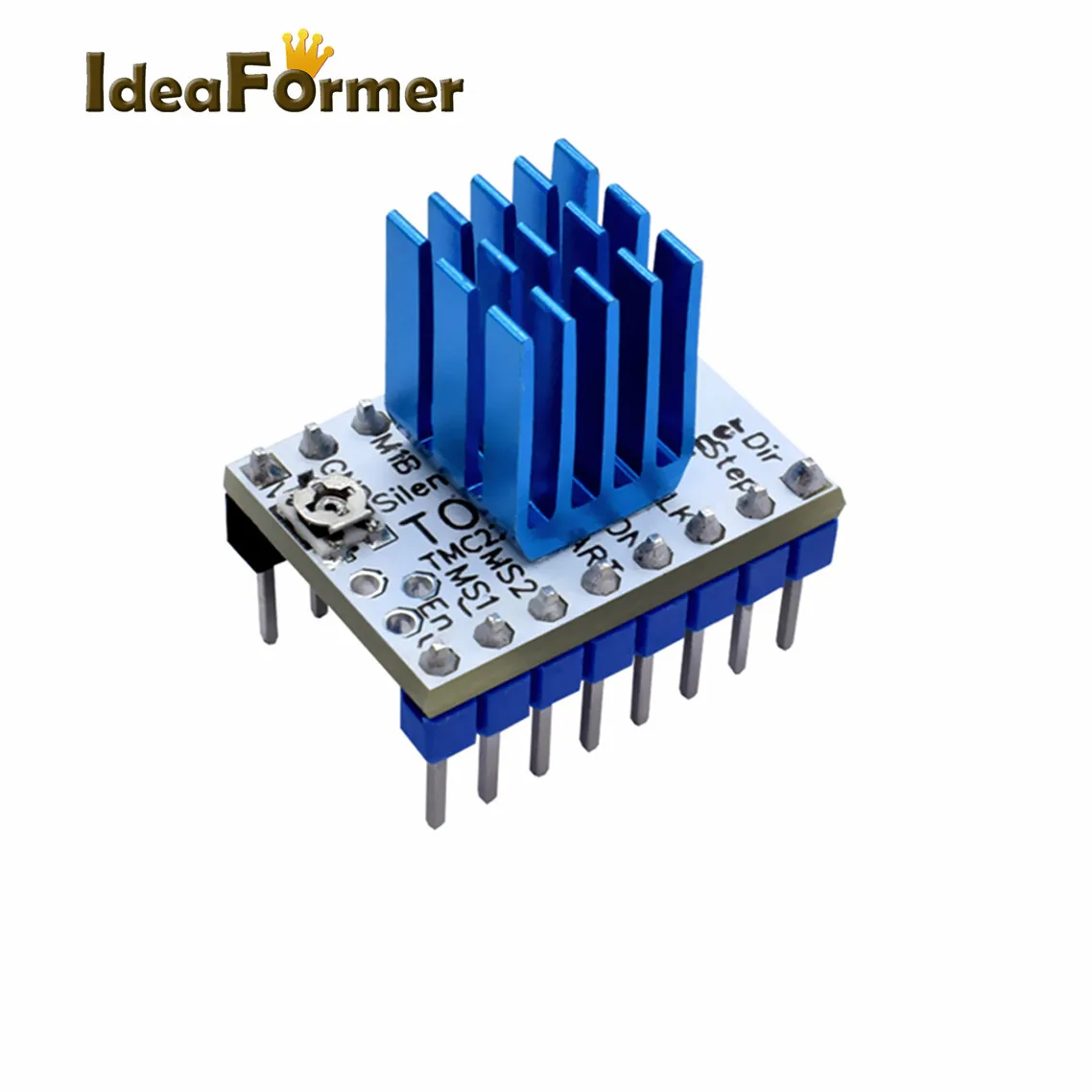

О TMC2208 V1.2:

TMC2208 одноосевой чип привода шагового двигателя, силовая трубка Встроенный ток привода 1.4A пиковый ток 2A, диапазон напряжения 4,75 в-36 в, 256 подделок; С запатентованной технологией электронной таблицы? Высокая частота чоппера, dcStep ?, stallGuard2? Технология обнаружения стойла, CoolStep? Технология динамической регулировки тока, может сэкономить 70% энергии, технология StealthChop mute Гибкий блок интерполяции микроплиера, компонент может обеспечить разрешение до 256 микрошагов/шагов, даже в пульсе ограниченная система все еще может быть идеальной для достижения синусоидальной Управление; Как stealthChop тонкая музыкальная технология широко используется в 3D печати, поэтому эти компоненты Также разработаны, чтобы быть совместимыми с существующей 3d-принтерной электроникой, устраняя необходимость Дорогостоящей реорганизации. Оба компонента имеют Импульсный/направленный вход, могут быть полностью независимыми Операции. Конфигурация осуществляется с помощью цифрового ввода.

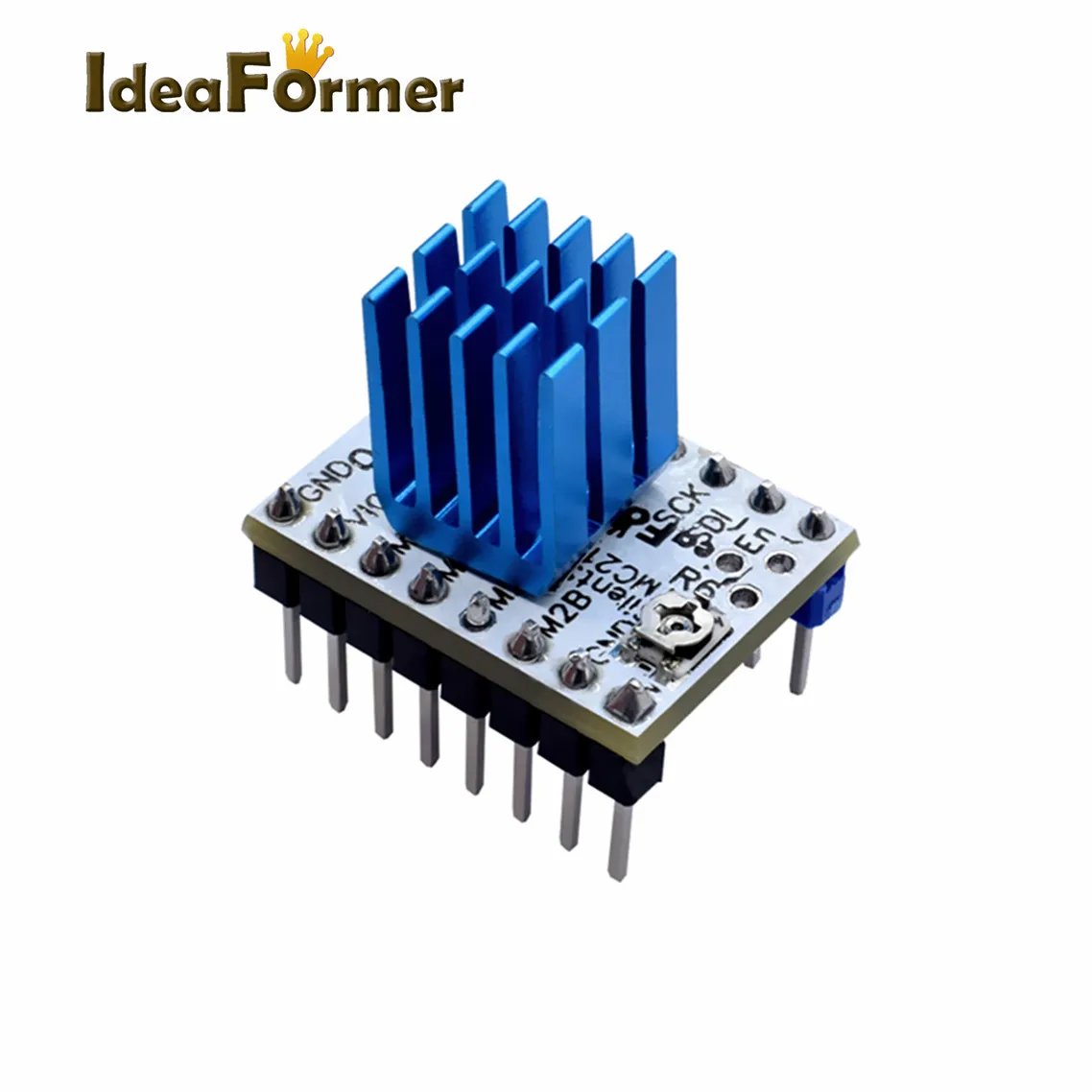

О TMC2130-V1.1:

Автономный режим (v1.1) = JUMPER2 connect, 8 контактов Драйвер capabitlity up tp 1.2A(RMS) непрерывный ток катушки Шаг/dir интерфейс с до 256 micristeps Интерфейс SPI или контакты CFG для конфигурации Двигатель напряжение: 5,5-45V Logic напряжение: 3,3-5V Stealthchop-для достаточно эффективной работы и плавного движения SpreadCycle-высокодинамический измельчитель управления двигателем CoolStep-contrril для экономии энергии StallGuard-Бессенсорное Обнаружение нагрузки двигателя DcStep-нагрузочный зависимый контроль скорости

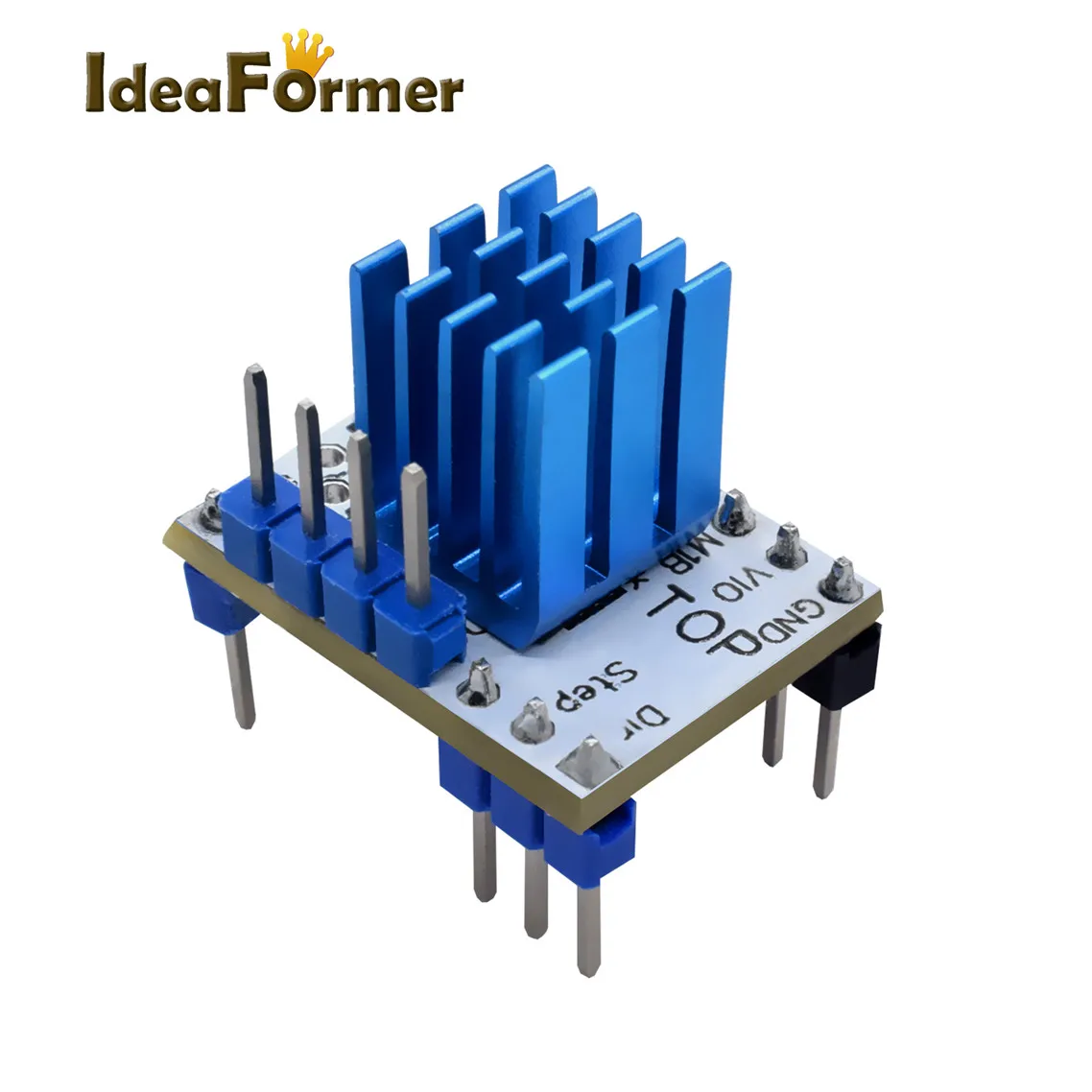

Около TMC2130-V1.2 SPI:

TMC2130V1.2(SPI): Режим SPI (v1.2) = без jumper2, 4pin сверху TMC2130-V1.2-это новый модуль, который оптимизирован и обновлен, чтобы решить проблему, которую старые драйверы не могут выбрать для использования режима работы SPI. Режим работы SPI TMC2130 V1.2 может напрямую выбирать ток драйвера, разделение драйвера и другие параметры через прошивку, что делает эти параметры более точными. Использование последовательных секвенсеров может значительно уменьшить нагрузку на чип и эффективно избежать таких проблем, как отклонение хода, шаг склеивания и ошибка, вызванные перегрузкой чипа. Этот модуль похож на TMC2100, который будет генерировать много тепловой энергии при его работе. Таким образом, теплоотвод и тепловыделение вентилятора должны быть добавлены, чтобы охладить его во время использования, что уменьшает появление полосок и отклонение хода) Примечание: Данный Драйвер поддерживает только модель SPI. Особенности: 1. Поддерживает интерфейс SPI mode. 2. Комбинированная максимальная эффективность и оптимальный крутящий момент двигателя без шума. 3. Высокая точность без датчика обнаружения нагрузки двигателя 4. Драйвер высокой нагрузки не потеряет шаг Из-за того, что мы обновили набор SPI TMC2130, мы организуем отправку обновленного типа с новым штифтом внизу. Новый тип обновления может использовать чашку jump для подключения к плате, чтобы выбрать рабочую модель SPI. Такие как Ramps 1,6 plus без провода.

Посылка включает в себя:

Есть несколько комбинаций продуктов, которые вы выберете, какой из них вы получите. Различные комбинации для удовлетворения ваших различных потребностей!

1. Если вы выбираете «только доску», посылка включает только плату MKS Gen_L V1.0 с кабелем.

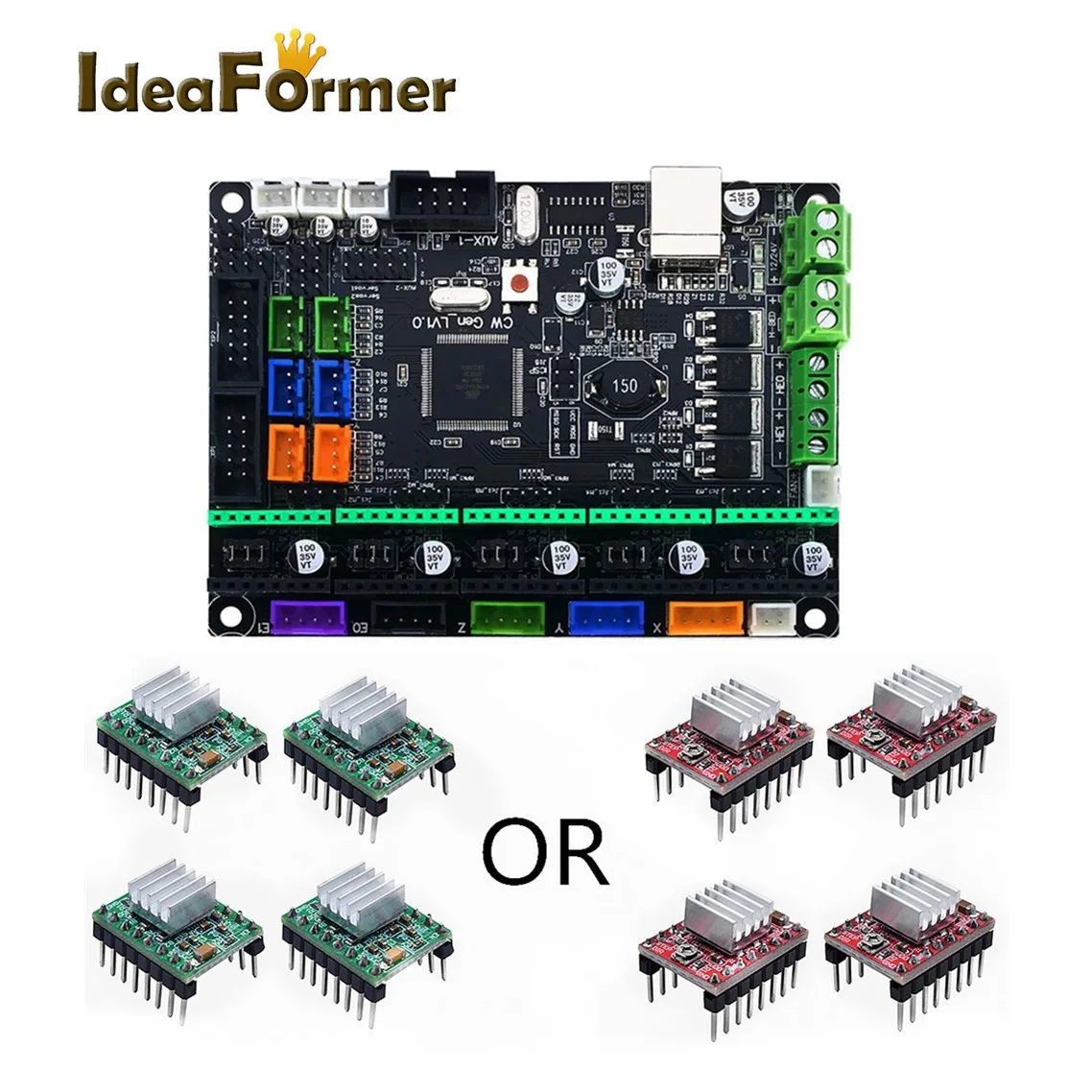

2. Если вы выбираете вариант "с A4988", посылка включает только плату MKS Gen_L V1.0 с кабелем и 4 шт. Драйвер шагового двигателя A4988 с радиатором. (Около A4988, у нас есть два цвета: красный и зеленый, поставляется случайным образом, не принимаем указанный цвет, спасибо.)

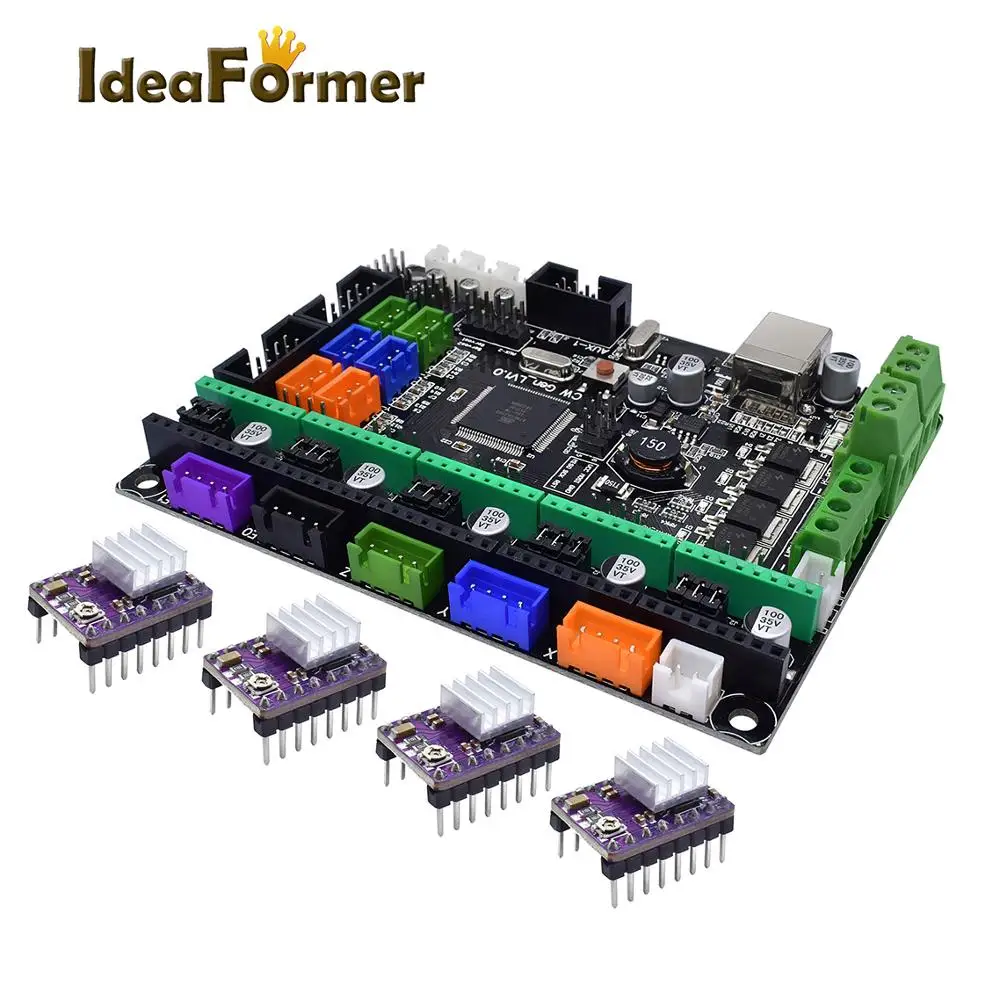

3. Если вы выбираете вариант "с DRV8825", посылка включает только плату MKS Gen_L V1.0 с кабелем и 4 шт. Драйвер шагового двигателя DRV8825 с радиатором.

4. Если вы выбираете вариант "с TMC2208 V1.2", посылка включает только MKS Gen_L V1.0 с кабелем и 4 шт. TMC2208 V1.2 Драйвер шагового двигателя с радиатором.

5. Если вы выбираете вариант "с TMC2130 V1.1", посылка включает только MKS Gen_L V1.0 с кабелем и 4 шт. TMC2130 V1.1 Драйвер шагового двигателя с радиатором.

6. Если вы выбираете "с TMC2130 V1.2 SPI" вариант, посылка включает только MKS Gen_L V1.0 плата с кабелем и 4 шт. TMC2130 V1.2 SPI Драйвер шагового двигателя с радиатором.
