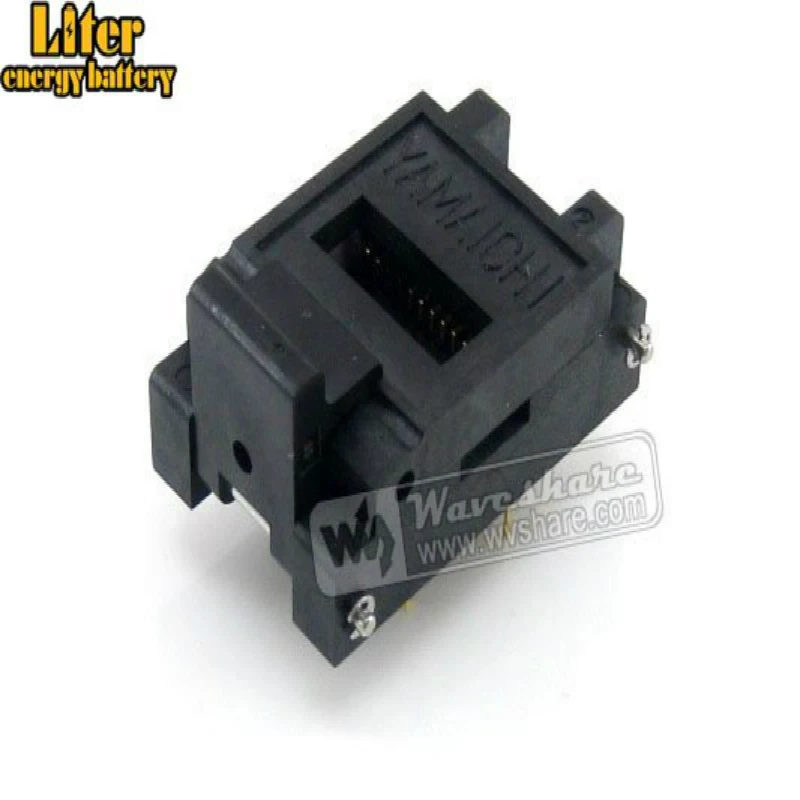

SOP28 SO28 SOIC28 IC51 0282 334 1 Yamaichi IC тестовый и сгорающий разъем программатор адаптер 10 3 мм
4 098,50 руб.
Новое поступление

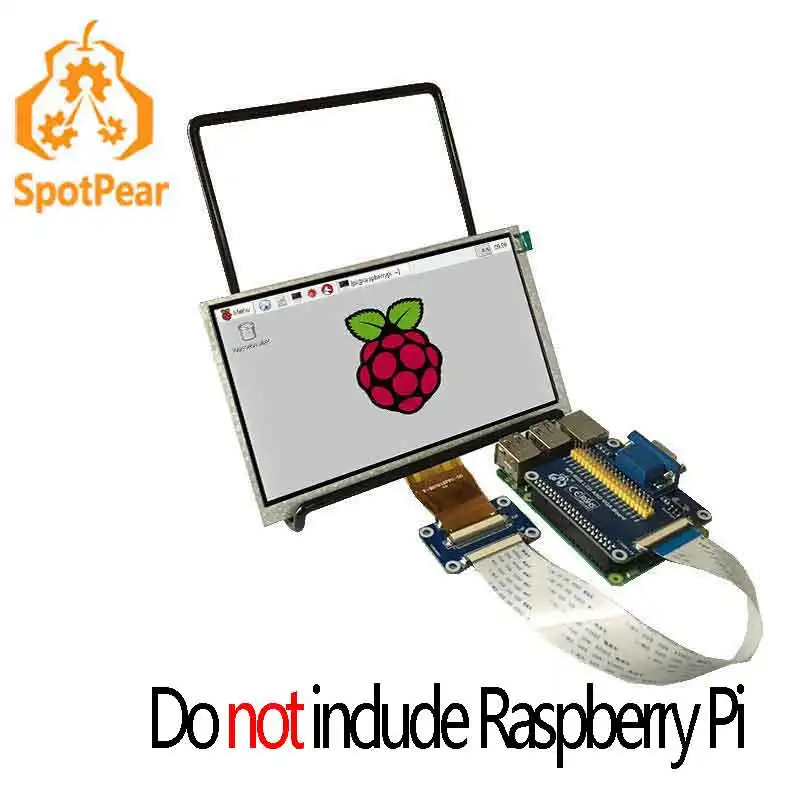

Raspberry Pi 7 дюймов LCD 1024x600 IPS дисплей и VGA разъем DPI драйвер|raspberry pi|pi 7lcd raspberry pi |
2 683,14 руб.
Компактный Оптический датчик пыли GP2Y1010AU0F дыма с кабелем GP2Y1014AU0F|Демонстрационные
412,91 руб.

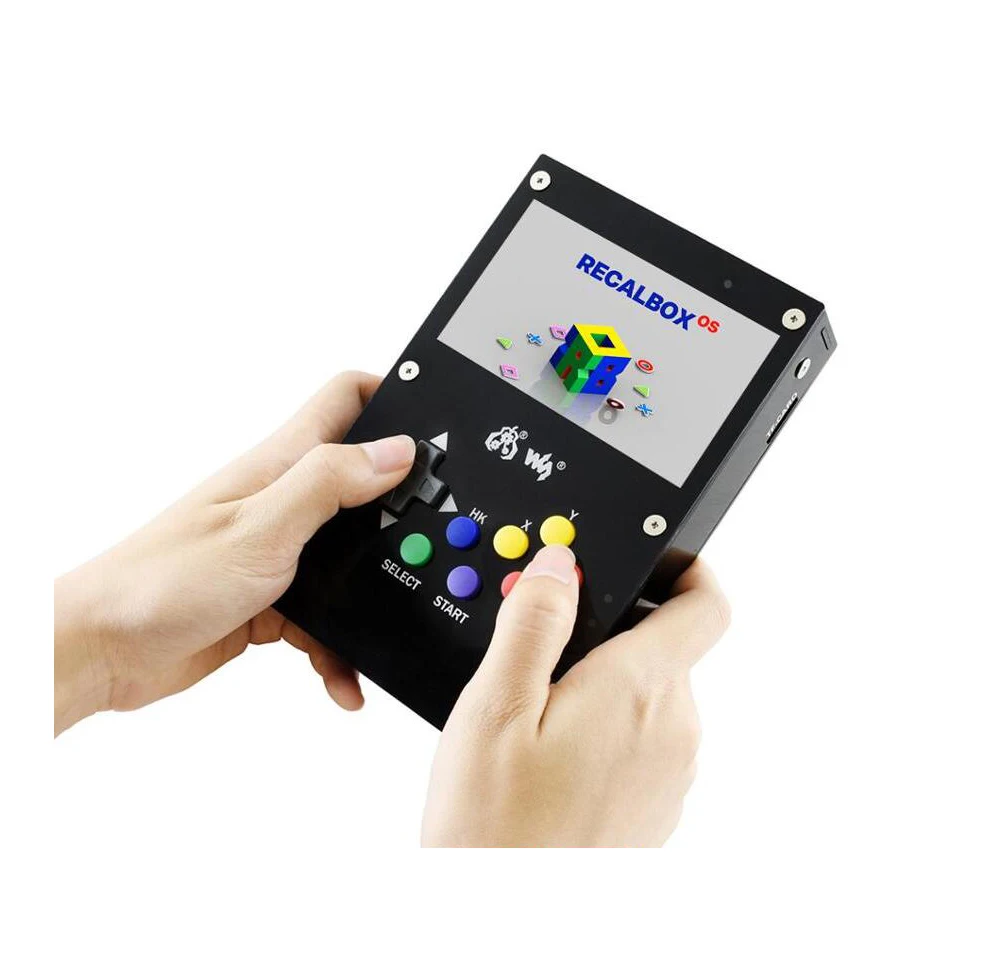

AiSpark игровая консоль Портативный ретро 4 3 дюймовый ips дисплей на основе Raspberry Pi
6 309,85 руб.

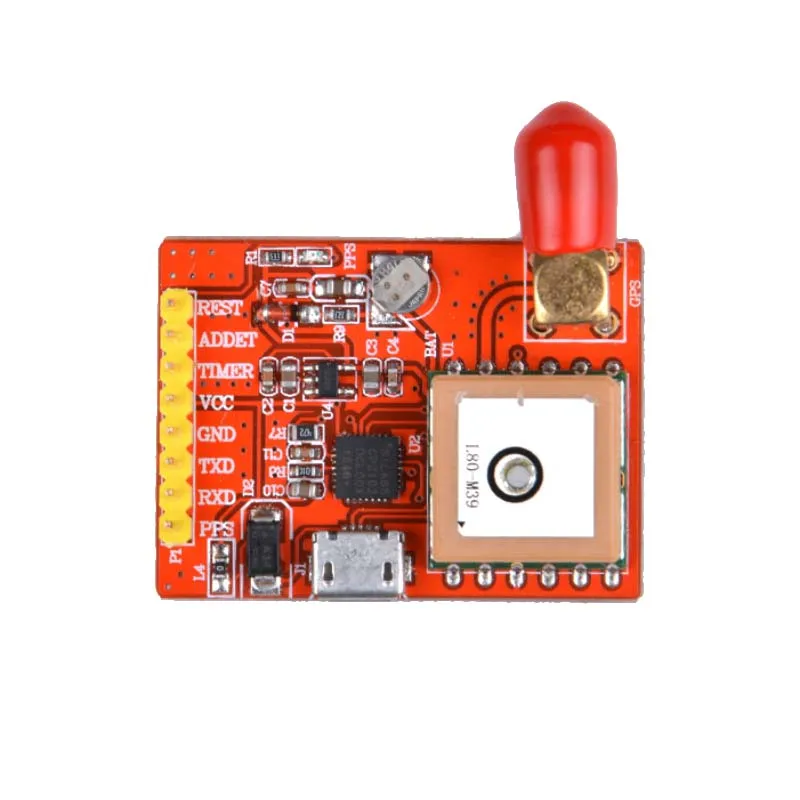

Модуль GPS Raspberry Pi 3 с стандартным USB портом также для 2 Model B + zero бесплатная
1 768,64 руб.

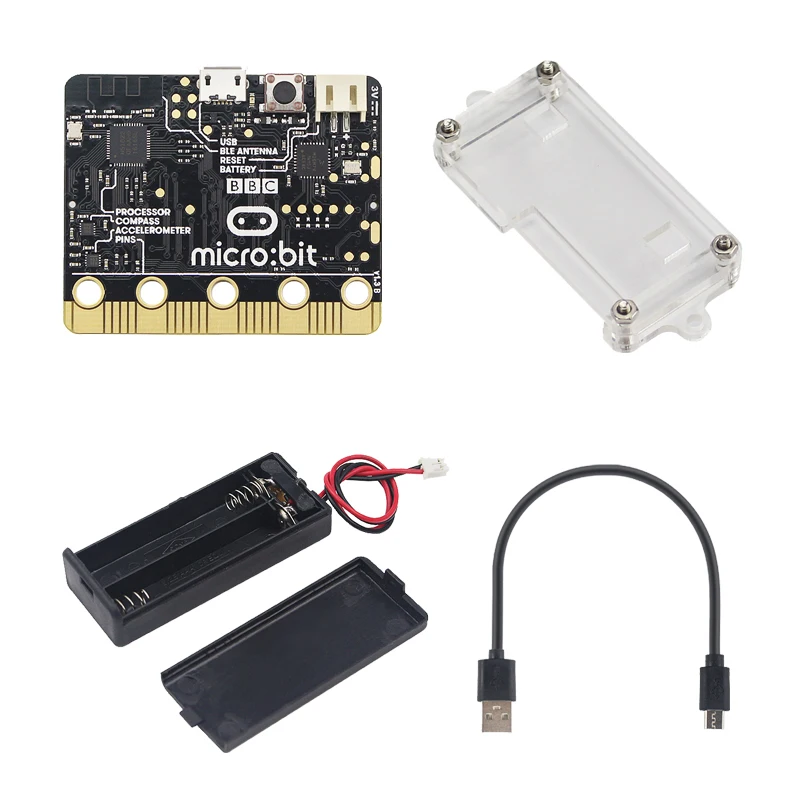

Новое поступление Micro: bit kit Board + акриловый чехол 7 # держатель батареи Micro USB кабель
1 984,03 руб.

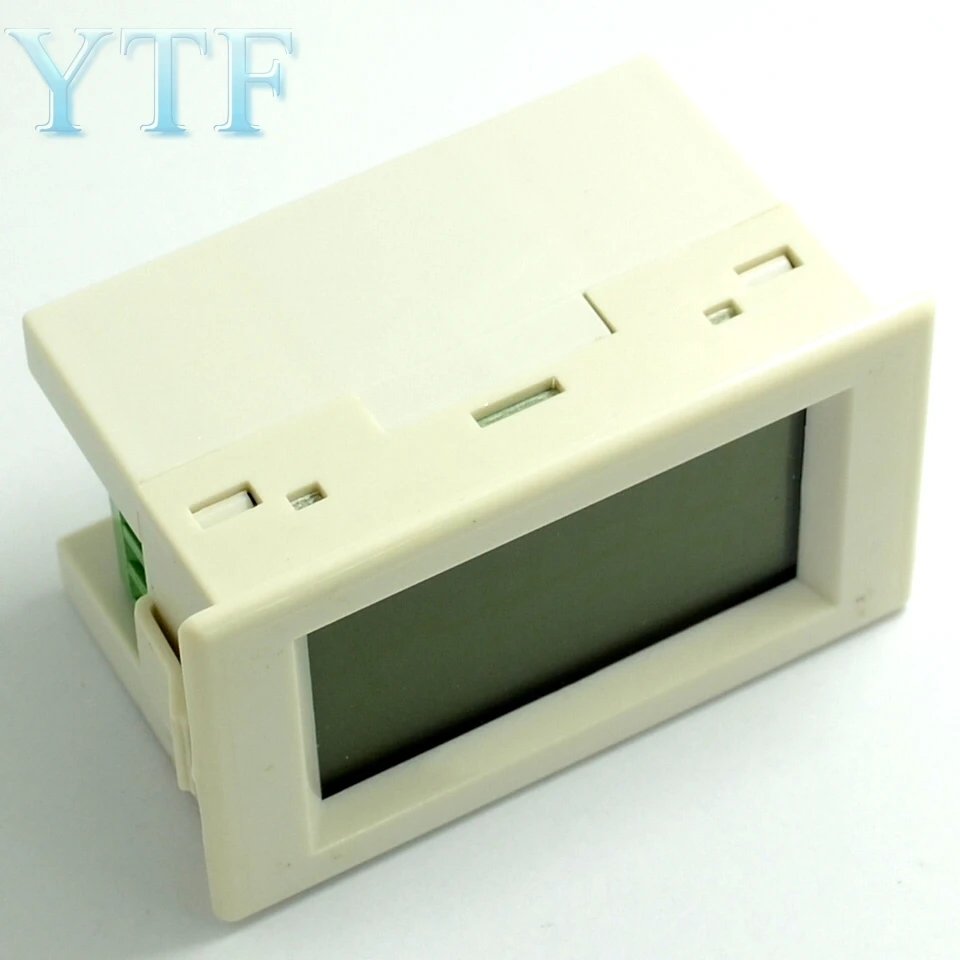

Цифровой DC 0 199.9 В 50A Амперметр Вольтметр ЖК Вольт Ампер Panel Meter Белый D85 3050
853,39 руб.
Оригинальный STM32L476G DISCO 32L476GDISCOVERY STM32 набор досок обнаружения с STM32L476VG MCU бортовой ST
2 905,99 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Waveshare SIM7600A H 4G шляпа для Raspberry Pi LTE Cat 4 / 3G ГНСС Северная Америка|Демонстрационные
История изменения цены
*Текущая стоимость 5 365,54 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 6814.26 руб. | 6950.2 руб. | 6882 руб. |
| Jan-21-2026 | 5526.90 руб. | 5637.2 руб. | 5581.5 руб. |
| Dec-21-2025 | 6706.56 руб. | 6840.63 руб. | 6773 руб. |
| Nov-21-2025 | 6653.6 руб. | 6786.96 руб. | 6719.5 руб. |
| Oct-21-2025 | 5311.39 руб. | 5417.39 руб. | 5364 руб. |
| Sep-21-2025 | 6545.63 руб. | 6676.60 руб. | 6610.5 руб. |
| Aug-21-2025 | 6492.28 руб. | 6622.87 руб. | 6557 руб. |
| Jul-21-2025 | 6438.75 руб. | 6567.24 руб. | 6502.5 руб. |
Описание товара
Описание
Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский.SIM7600A-H 4G шляпа для Raspberry Pi, LTE Cat-4 4G / 3G поддержка, позиционирование GNSS, для Северной Америки
Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:
SIM7600A-H 4G шляпа | LTE Cat-4 | В основном применяется в Северной Америке (США, CA) |
SIM7600E-H 4G шляпа | LTE Cat-4 | В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее |
Шапка SIM7600E LTE Cat-1 | LTE Cat-1 | |
Шляпа A7600E Cat-1/GSM/GPRS | ||
SIM7600SA-H 4G шляпа | LTE Cat-4 | В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке |
Шапка SIM7600CE 4G | LTE Cat-4 | В основном применяется в Китае и некоторых странах Юго-Восточной Азии |
SIM7600CE-CNSE 4G шляпа | ||
A7600C1 кошка-1/GSM/GPRS шляпа | LTE Cat-1 | |
SIM7600G-H 4G шляпа | LTE Cat-4 | Глобальная версия |
Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.
4G шляпаДля RASPBERRY PIВключение LTE Cat-4 4G / 3G связи и позиционирования GNSS
На основе SIM7600A-H
Особенности с первого взглядаСтандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano
Поддержка набора номера, телефонного звонка, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д.
Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее
Встроенный CP2102 USB в UART конвертер, для последовательной отладки
Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32
Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты
Слот для tf-карты не спаян для этого варианта
Бортовой аудио разъем и аудио декодер для совершения телефонного звонка
2x светодиодный индикатор, легко контролировать состояние работы
Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки
Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)
Autobauding baudrate: 9600bps ~ 115200bps
Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)
Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT
Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)
Частотный диапазон | |
LTE Cat-4 | LTE-FDD: B2/B4/B12 |
3G | UMTS/HSPA +: B2/B5 |
2G | N/A |
GNSS | |
Спутниковые системы | GPS/Beidou/GLONASS |
Тип приемника | 16-канальный |
Код C/A | |
Чувствительность | -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (BeiDou) |
Холодный запуск: -148 дБм | |
Время на первое исправление (открытый воздух) | Холодный запуск: <35s |
Горячие старты: <1s | |
SMS и аудио | |
SMS | Поддерживаемые типы: MT, MO, CB, Text, PDU |
Хранение: USIM и ME (по умолчанию) | |
Функция аудио | Поддерживает Подавление эха |
Поддерживает шумоподавление | |
Прочее | |
Источник питания | 5 В |
Рабочее напряжение | 5V/3,3 V (настроенный через джемпер) |
Рабочая температура | -30 °C ~ 80 °C |
Температура хранения | -45 °C ~ 90 °C |
Размеры | 56,21 мм × 65,15 мм |
Совместим с Raspberry Pi Series Boards, Jetson Nano
Циферблат на Windows/LinuxLTE Cat-4:До 50 Мбит/с (Uplink) /до 150 Мбит/с (Downlink) *
3Г (HSPA +):До 5,76 Мбит/с (Uplink) /до 42 Мбит/с (Downlink) *
* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.
Облачная коммуникацияПоддерживает протоколы связи, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS
Позиционирование GNSSПоддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
Поддержка телефонных звонков и SMSСоздание телефонных звонков или отправка SMS по командам, с бортовым аудиоразъемом
Что на борту
SIM7600A-H
CP2102 USB в UART конвертер
Аудио декодер NAU8810
TXS0108EPWR переводчик напряжения
Переводит 3,3 V/5V в 1,8 VMP2128DT чип питания
MP1482 чип питания
Raspberry Pi GPIO header
Интерфейс управления SIM7600
Для подключения с хост-платами, такими как Arduino/STM32Слот для sim-карты
Поддерживает 1,8 V/3V сим-карты3,5 мм наушники/разъем для подключения микрофона
Интерфейс USB
Для тестирования команд, получения данных GPS позиционирования и т. Д.Интерфейс USB в UART
Для последовательной отладки или входа в Raspberry Pi
13. Разъем основной антенны
14. Разъем AUX антенны
15. Разъем антенны GNSS
16. Выключатель питания
17. Индикатор состояния сети
18. Индикатор питания
19. Перемычка для выбора рабочего напряжения
Настроенный через 0Ω резистор перемычки
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В
20. Джемпер UART
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART
21. Перемычка конфигурации PWR
PWR - 3V3: Автоматическое включение питания (по умолчанию)
PWR - D6: запуск/выключение Raspberry Pi D6 pin
Перемычка для настройки режима полета
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin
22. Припой с разъемом USB
23. Загрузочные форсированные программируемые паяльные колодки
Определение Pinout
Габаритные размеры
Ресурсы и услуги
Вики: Alibaba
* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.
Руководство по выборуSIM7600CE-CNSE | SIM7600CE-T | A7600C1 | A7600E | SIM7600E | SIM7600E-H | SIM7600A-H | SIM7600G-H | ||
Применимые регионы | Китай | Европа/Юго-Восточная Азия/Западная Азия/Африка/Китай/Южная Корея | Северная Америка | Глобальный | |||||
Ремешок | |||||||||
LTE Cat-4 | LTE-FDD | LTE-FDD | LTE-FDD | LTE-FDD | |||||
3G | UMTS/HSDPA/HSPA + | N/A | UMTS/HSPA + | UMTS/HSPA + | UMTS/HSDPA/HSPA + | ||||
2G | GSM/GPRS/EDGE | N/A | GSM/GPRS/EDGE | ||||||
GNSS | N/A | GPS/Beidou/GLONASS | N/A | GPS/Beidou/GLONASS | |||||
Скорость передачи данных | |||||||||
LTE Cat-4 | 150 Мбит/с (DL)/50 Мбит/с (UL) | N/A | 150 Мбит/с (DL)/50 Мбит/с (UL) | ||||||
LTE Cat-1 | N/A | 10 Мбит/с (DL)/5 Мбит/с (UL) | N/A | ||||||
3Г (HSPA +) | 42 Мбит/с (DL)/5,76 Мбит/с (UL) | N/A | 42 Мбит/с (DL)/5,76 Мбит/с (UL) | ||||||
2G (край) | 236,8 кбит/с (ДЛ/ул) | N/A | 236,8 кбит/с (ДЛ/ул) | ||||||
2G (GPRS) | 85,6 кбит/с (ДЛ/ул) | N/A | 85,6 кбит/с (ДЛ/ул) | ||||||
Особенности программного обеспечения | |||||||||
Сетевой протокол | TCP/IP/iP4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | ||||||||
Протокол набора номера | PPP/NDIS/RNDIS | PPP/RNDIS | PPP/NDIS/RNDIS | ||||||
Драйвер USB | Windows XP/7/8/10, Linux (драйвер бесплатно для Raspbian) | ||||||||
Аппаратные интерфейсы | |||||||||
Слот для sim-карты | Совместимость с 1,8 V и 3V сим-карты | ||||||||
UART | Поддерживает на команды через UART, совместимый с 3,3 V/5V рабочее напряжение | ||||||||
Usb-порт | Поддерживает тестирование команд, сетевую связь, обновление прошивки и т. Д. | ||||||||
USB для UART | Поддерживает последовательную отладку или вход в Raspberry Pi | ||||||||
Аудиоразъем | Поддерживает звуковые действия, такие как создание телефонных звонков | ||||||||
Слот для карты TF | Да, для хранения данных, таких как файлы, сообщения и т. Д. | N/A | Да | ||||||
Разъем антенны | Основная антенна LTE | LTE основная антенна + LTE разнообразие антенна + GNSS антенна | Основная антенна LTE | LTE основная антенна + LTE разнообразие антенна + GNSS антенна | |||||
Применение | |||||||||
Примеры | Здравоохранение, смарт-оплата, Интернет-разговор, мониторинг окружающей среды, мониторинг энергии, Управление парком, умная промышленность, интеллектуальное сельское хозяйство и т. Д. | ||||||||
Посылка
Вес:0,19 кг
SIM7600A-H 4G HAT x1
Антенна LTE x1
Внешняя антенна GPS (B) x1
Разъем USB типа A для микроразъема x2
Набор винтов RPi (2 шт.) x1
