Характеристики
JUNTEK 60 МГц генератор сигналов с ЧПУ двухканальный DDS функция произвольный сигнал
История изменения цены
*Текущая стоимость 10 576,29 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 12585.61 руб. | 13214.25 руб. | 12899.5 руб. |
| Feb-22-2026 | 12480.80 руб. | 13104.93 руб. | 12792 руб. |
| Jan-22-2026 | 10470.35 руб. | 10994.0 руб. | 10732 руб. |
| Dec-22-2025 | 12268.74 руб. | 12881.31 руб. | 12574.5 руб. |
| Nov-22-2025 | 10682.3 руб. | 11216.39 руб. | 10949 руб. |
| Oct-22-2025 | 12057.14 руб. | 12660.5 руб. | 12358.5 руб. |
| Sep-22-2025 | 11951.84 руб. | 12549.91 руб. | 12250 руб. |
| Aug-22-2025 | 11845.53 руб. | 12437.8 руб. | 12141 руб. |
| Jul-22-2025 | 11739.40 руб. | 12326.57 руб. | 12032.5 руб. |
Описание товара

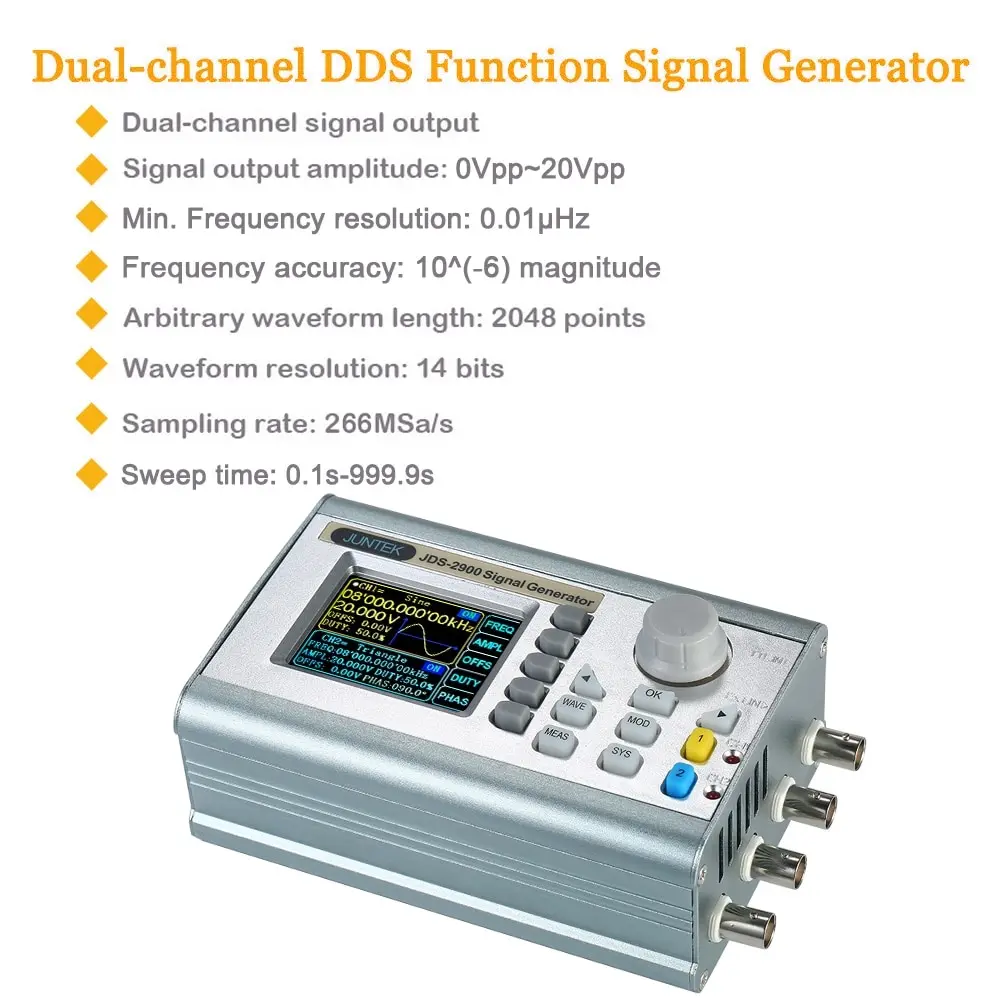

Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
Особенности:

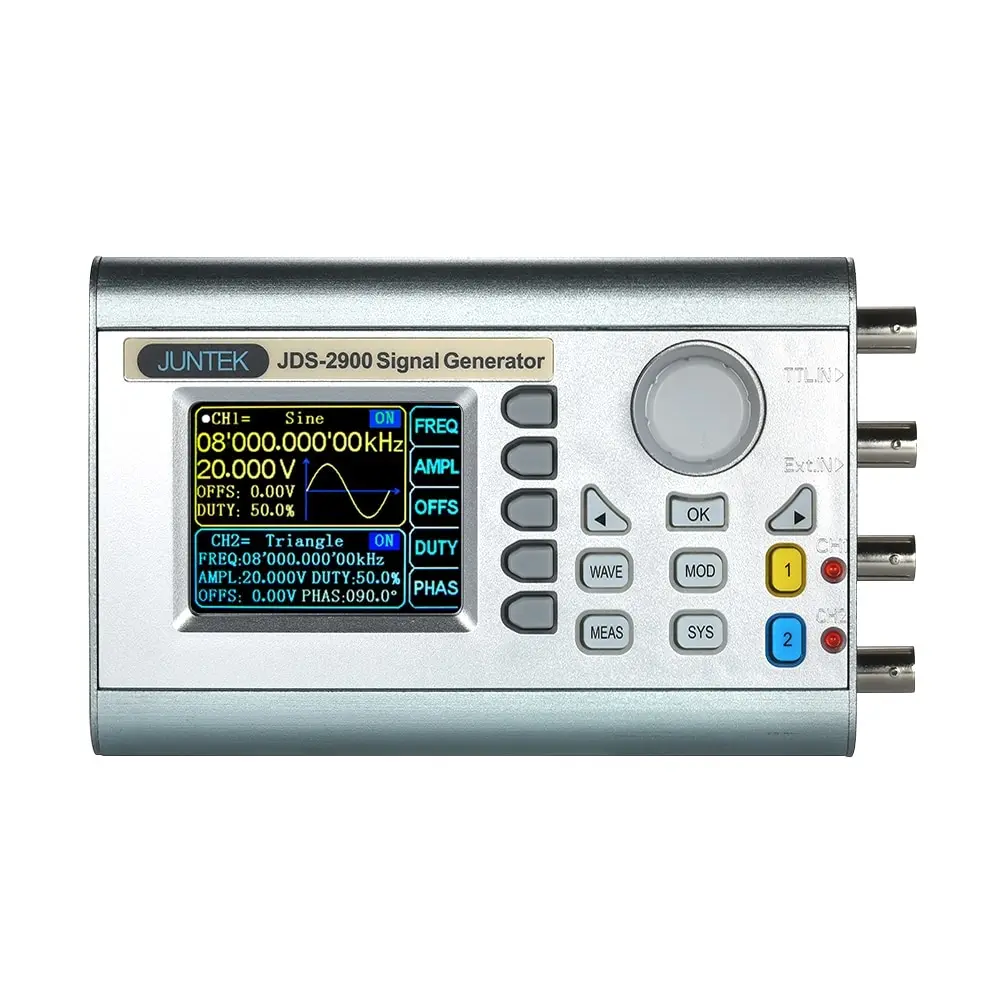

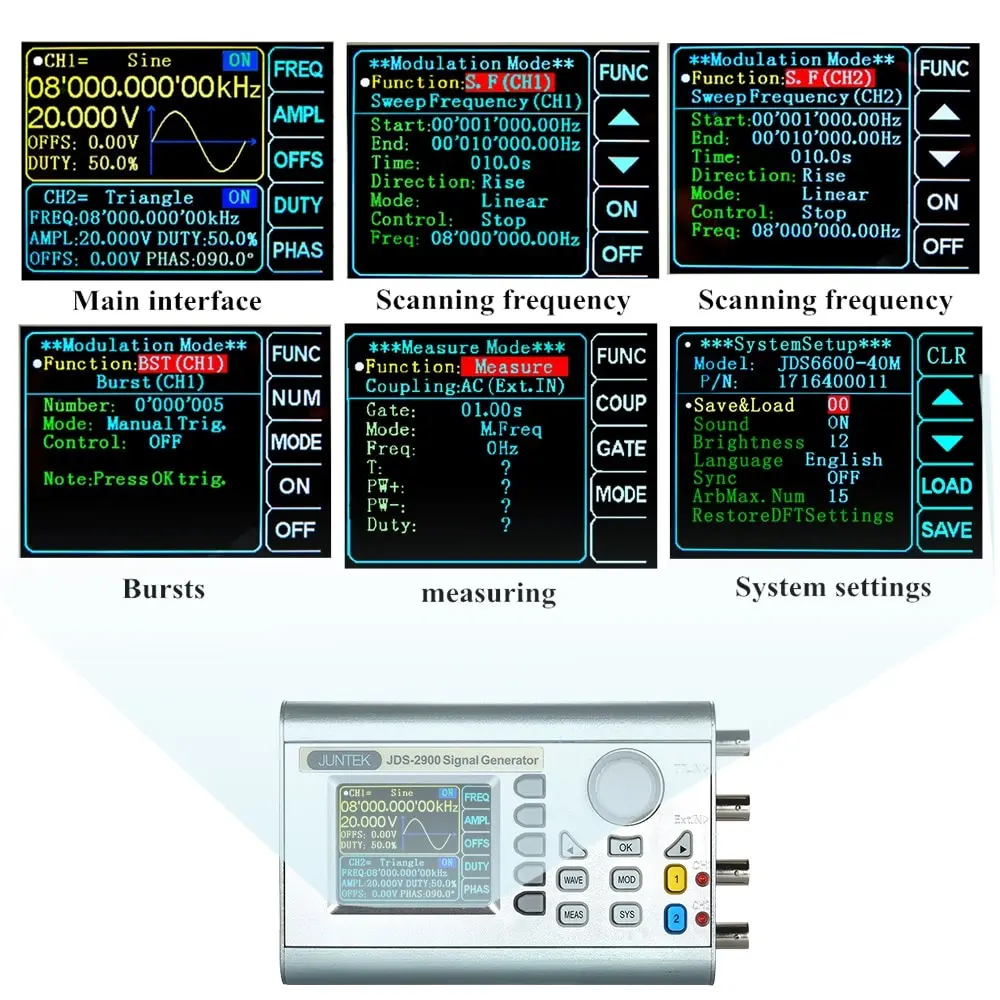

Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.
Способность воспроизводить шаблоны пользовательской формы волны.
Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого выходного сигнала искажений.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

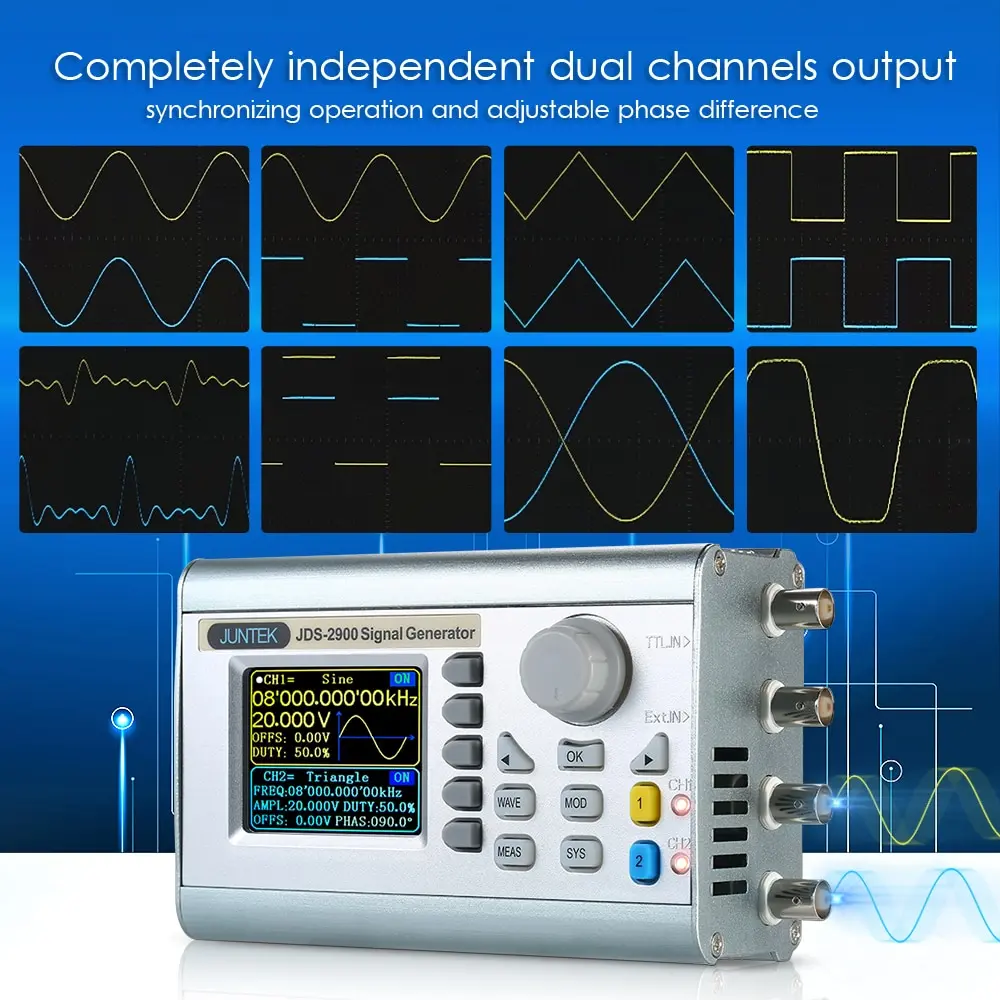

Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.

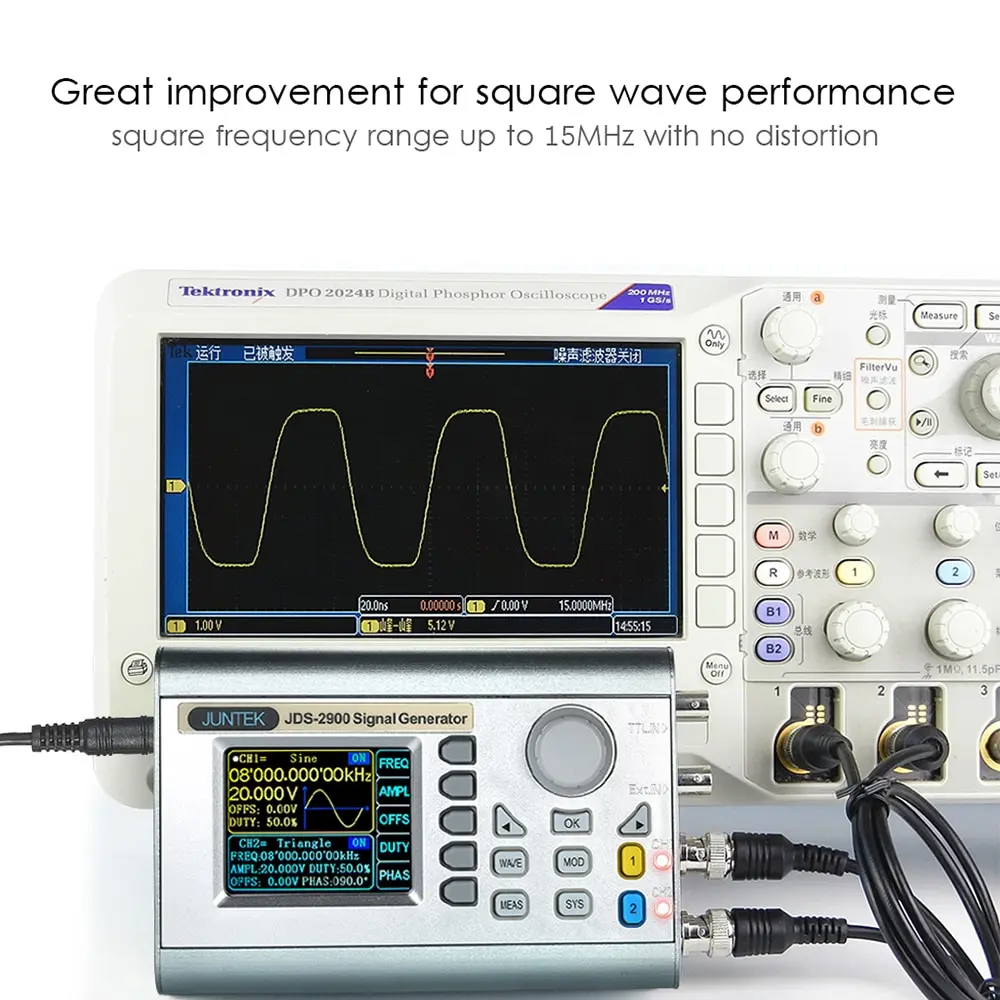

Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; направленность вперед, назад и круглого хода.
С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 В.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
Функция связи: ПК может использоваться для управления прибором.
С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
Характеристики:

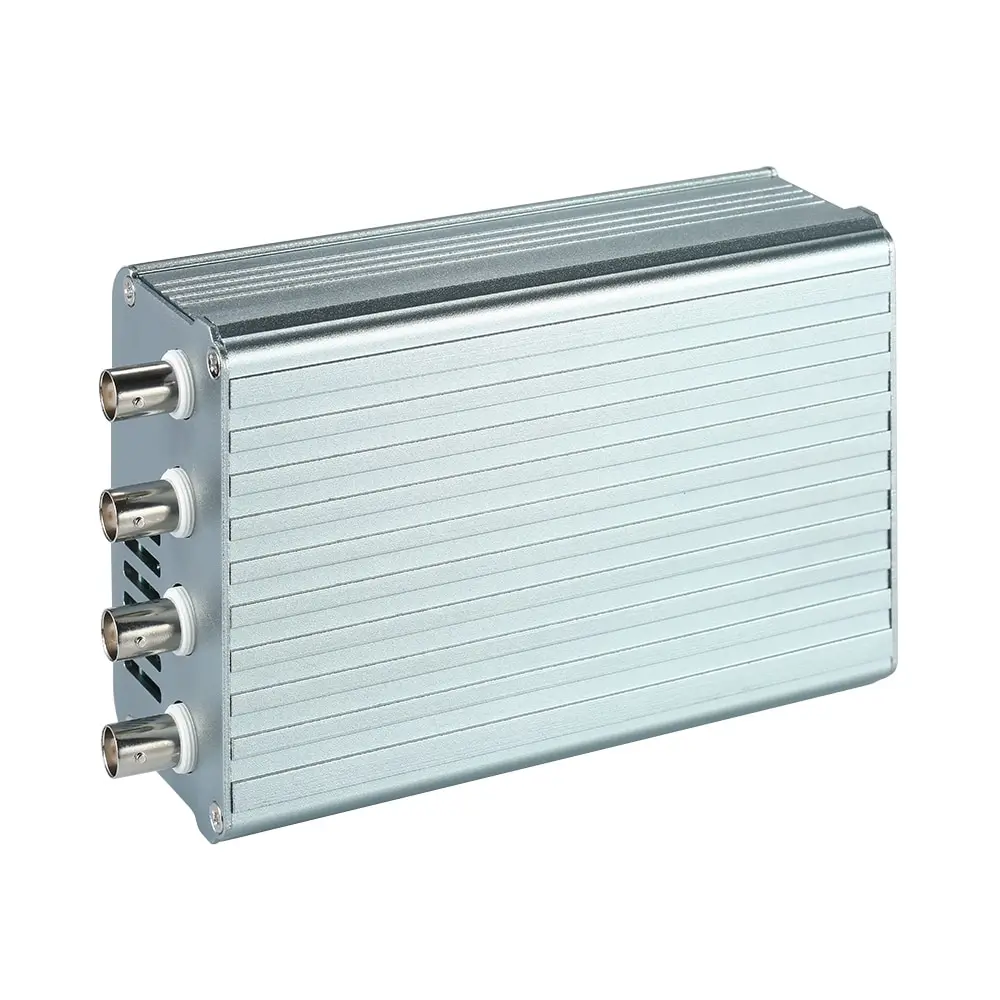

Материал: алюминиевый сплав
| Параметры частоты | |||
| Диапазон синусоидальной волны(Опционально) | 0 Гц ~ 15 МГц | 0 Гц ~ 30 МГц | 0 Гц ~ 60 МГц |
| Квадратный Диапазон волн | 0 Гц ~ 15 МГц | ||
| Треугольный Диапазон волн | |||
| Диапазон импульсной волны | 0 Гц ~ 6 МГц | ||
| Диапазон произвольных волн | |||
| TTL цифровая сигнальная волна | |||
| Квадратное время подъема волны | ≤ 25 нс | ≤ 20 нс | ≤ 15 нс |
| Диапазон регулировки ширины импульса |
150nS-4000S |
60nS-4000S |
30nS-4000S |
| Минимальное разрешение частоты | 0,01 & микро; Гц (0,00000001 Гц) | ||
| Точность частоты | ± 20 ppm | ||
| Стабильность частоты | ± 1 ppm/3 часа | ||
| Параметры формы волны | |||
| Типы сигналов | Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse и 60 видов пользовательских сигналов. | ||
| Длина волны | 2048 точек | ||
| Частота дискретизации формы волны | 266MSa/s | ||
| Вертикальное разрешение формы волны | 14 бит | ||
| Синусоидальная волна | Гармоническое подавление | ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) | |
| Полное гармоническое искажение | <0.8% (20 Гц ~ 20 кГц, 0dBm) | ||
| Квадратная и импульсная волна | Overshoot (квадрат) | ≤ 5% | |
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||
| Пилообразная волна | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |
| Выходные параметры | |||
| Амплитудный диапазон | Частота вращения ≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц |
| 2 mVpp ~ 20Vpp | 2 mVpp ~ 10Vpp | 2 mVpp ~ 5Vpp | |
| Разрешение амплитуды | 1МВ | ||
| Амплитудная стабильность | ± 0.5%/5 часов | ||
| Амплитудная плоскостность | ± 5% (<10 МГц); ± 10% (> 10 МГц) | ||
| Сигнал на выходе | |||
| Выходное сопротивление | 50Ω ± 10% (Типичный) | ||
| Защита | Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. | ||
| Смещение постоянного тока | |||
| Диапазон смещения | Выходная амплитуда> 4 в | 0,4 в <Выходная амплитуде≤ 4 в | 0 <Выходная амплитуде≤ 0,44 в |
| -9,99 В ~ 9,99 в | -2,5 В ~ 2,5 В | -0,25 В ~ 0,25 В | |
| Офсетное разрешение | 0,01 В | ||
| Параметры фазы | |||
| Диапазон фаз | 0 ~ 359,9 ° | ||
| Разрешение фазы | 0,1 ° | ||
| TTL/COMS выход | |||
| Низкий уровень | <0,3 в | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Повышение уровня/осеннее время | ≤ 20 нс | ||
| Внешние измерения | |||
| Измеритель частоты | Частотный диапазон | 1 Гц ~ 100 МГц | |
| Точность | Время ворот непрерывно регулируется между 0,01 s ~ 10 s | ||
| Счетчик | Диапазон подсчета | 0 ~ 4294967295 | |
| Режим соединения | 2 вида режимов соединения: DC и AC | ||
| Режим подсчета | Ручная работа | ||
| Диапазон напряжения входного сигнала | 2Vpp ~ 20Vpp | ||
| Измерение ширины импульса | Разрешение 0,01ns, Макс. 20 s. Время измерения | ||
| Измерение периода | Разрешение 0,01ns, Макс. 20 s. Время измерения | ||
| Функция развертки | |||
| Канал развертки | CH1 или CH2 | ||
| Тип развертки | Линейная развертка, бревенчатая развертка | ||
| Время подметания | 0,1 s-999,9 s | ||
| Диапазон установки | Произвольно устанавливается между точкой запуска и точкой остановки | ||
| Направление развертки | Вперед, назад и круглый ход | ||
| Общие параметры | |||
| Дисплей | Тип дисплея | 2,4 "TFT цветной ЖК-дисплей | |
| Хранение и загрузка | Количество | 100 групп | |
| Расположение | От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) | ||
| Произвольная волна | Количество | От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) | |
| Интерфейс | Тип интерфейса | Последовательный интерфейс USB | |
| Расширительный интерфейс | Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития | ||
| Скорость связи | Стандарт 115200bps | ||
| Протокол связи | Использование командной строки, соглашение | ||

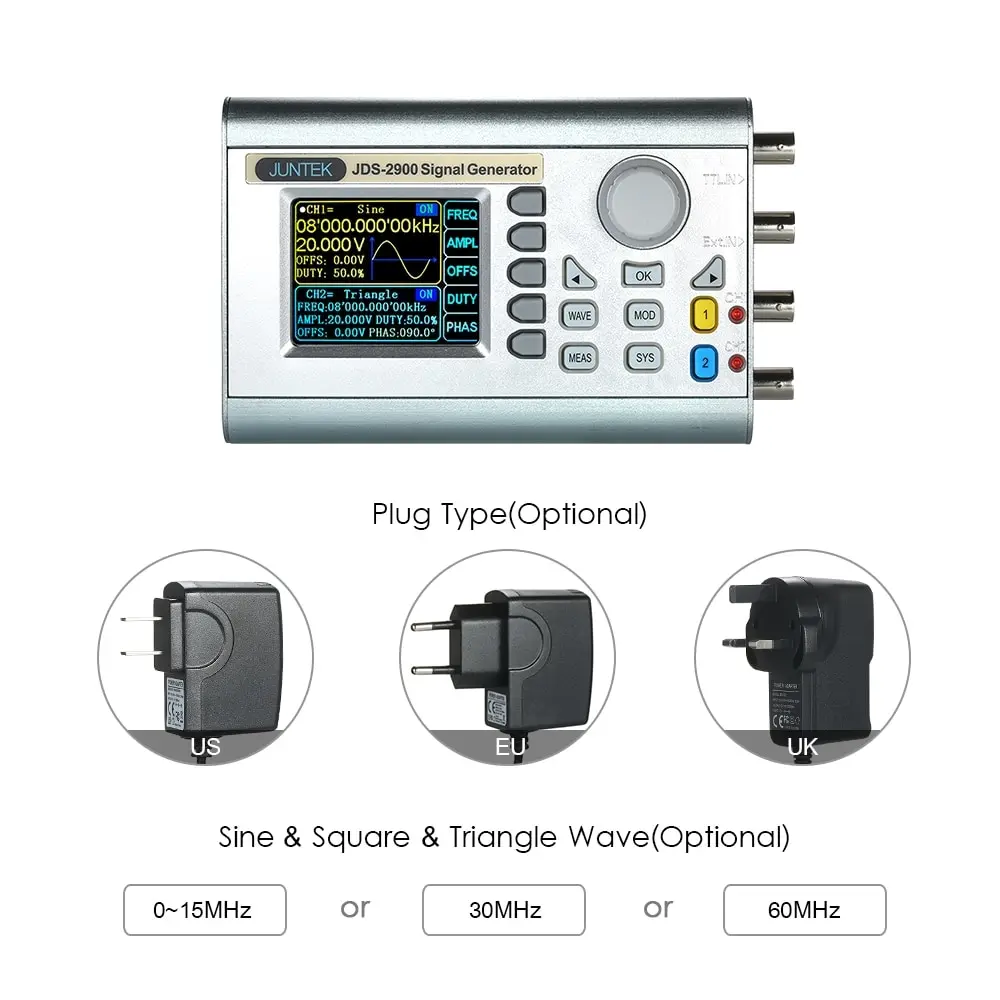

| Источник питания | Тип штепсельной вилки(Опционально) | Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании | |
| Диапазон напряжения | Dc5в ± 0,5 В | ||
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | ||

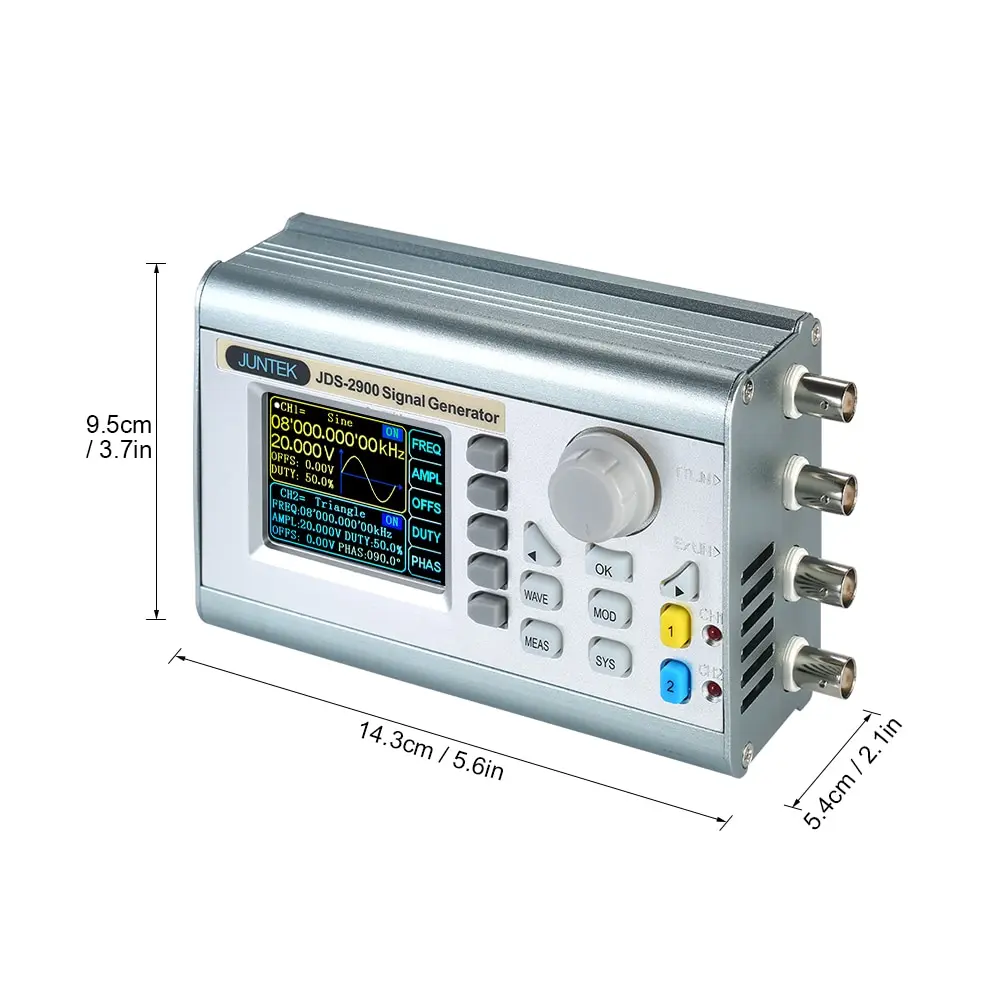

| Размер | 156*96*56 мм/6,14*3,78*2,20 дюймов | ||
| Вес | 408g/14,4 oz | ||
| Размер упаковки | 24*14*9,5 см/9,4*5,5*3,7 дюйма | ||
| Вес упаковки | 779 г/27,5 унций | ||
Высокочастотная точность до 10-6 заказов.
Полный диапазон частотного разрешения 0,01 МГц.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.
Частотная характеристика:
Синус, квадрат и треугольная волна: 0 ~ 15 МГц/30 МГц/60 МГц (опционально)
Импульсный и произвольный и TTL цифровой сигнал волна: 0 ~ 6 МГц
Время квадратного подъема: ≤25 нс/≤20 нс/≤ 15 нс
Диапазон регулировки ширины импульса: 150nS-4000S/60nS-4000S/30nS-4000S
С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
Характеристика формы волны:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), частичный синус, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, sine pulse, Lorentz Pulse и 60 видов пользовательских сигналов.
Характеристика фазы:
Диапазон регулировки фазы: 0 ~ 359,9 °
Разрешение фазы: 0,1 °
TTL/COMS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1В ~ 10В
Повышение уровня/время падения: ≤ 20 нс

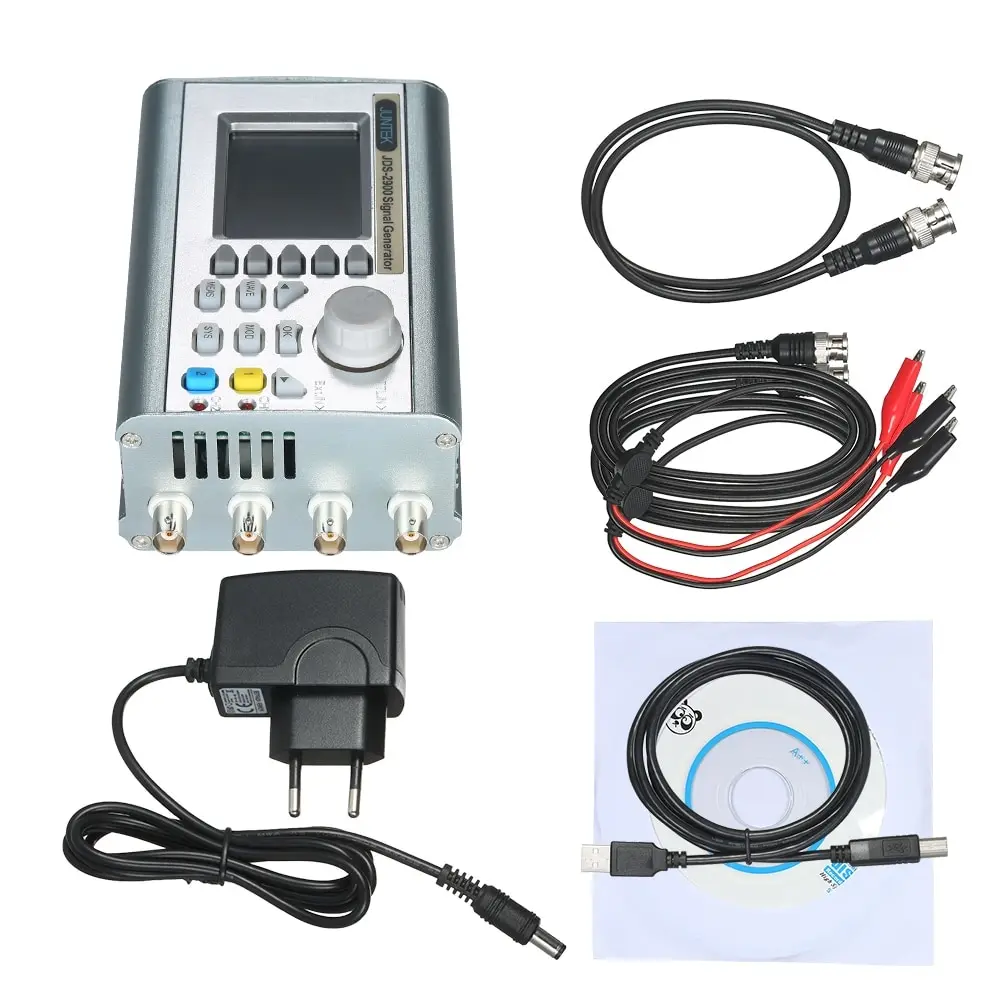

Комплектация:
1 * DDS генератор источника сигнала
1 * USB кабель
1 * Руководство пользователя CD
1 * Адаптер питания
2 * BNC зажимы кабель
1 * Двойная BNC прямая линия
