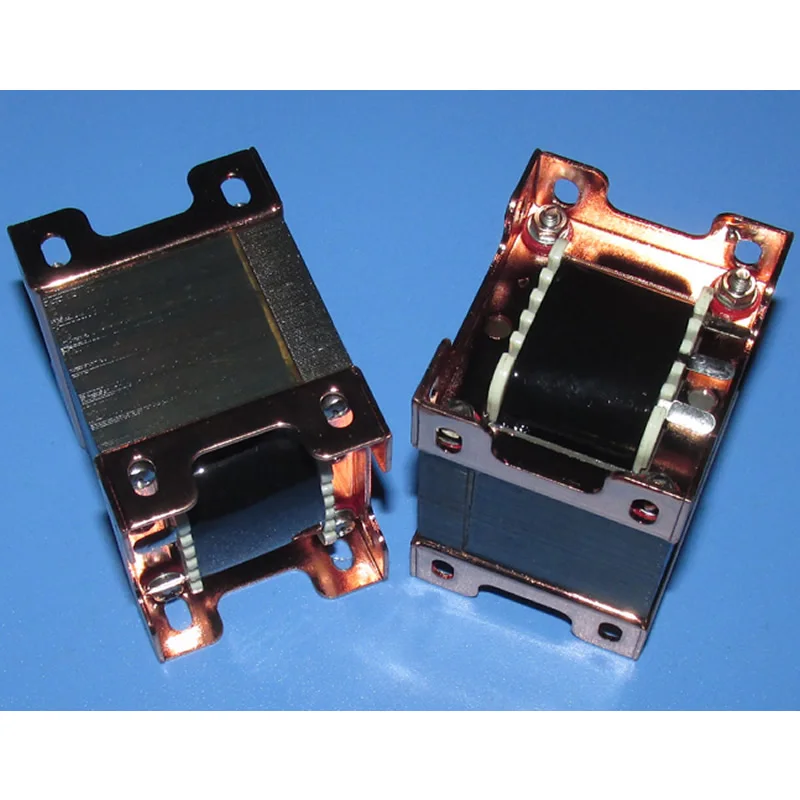

5K: 5K/5K: 7K5/ 20K трубчатый инверторный трансформатор Балансирующий подходит для

---

Трубка 5K: 5K, 5K: 7,5 K, 5K: 20K несимметричный пуш-ап трансформатор, подходит для 6F6, 6P14, 6N11 одновременно 12AU7 параллельные и другие электронные трубки для содействия использованию высокомощных трубок на последней стадии, основной может быть более 25 мА.





      Основные 5K B и P 2 Клеммы, вторичные 5K или 20K (5K + 5K) два выхода три клеммы для разворота фаз push-pull или Односторонний выход.   Можно заказать по запросу!   Высокое качество EI48 Z11 ядро или США мы Xidian EI57 2291 железное ядро намотки (Западный Железный ядро индуктор будет меньше), Размер ядра: EI 48 мм × толщина стека 30 мм, каждый кусок толщина 0,35 мм, английский напитка Red Bull от производителя неподвижной заклепкой или седло зажим крепится.   Высококачественная бескислородная медная эмалированная проволочная ранка, нейлоновый каркас, с использованием сэндвич-сегментированного метода намотки, уменьшая индуктивность утечки и распределенную емкость, расширяя частотную реакцию для улучшения качества параметров.   Трансформатор параметры:Мощность 3 Вт.   В первую очередь средней индуктивности составляет около 7,9 H. Среднее сопротивление меди составляет около 425 Ом. 100 Гц что измерения были сделаны вручную.   Средняя вторичная индуктивность составляет около 29 ч. Среднее сопротивление меди составляет около 840 Ом. 100 Гц что измерения были сделаны вручную.       Средняя индуктивность утечки: 22MH 100 Гц   Средняя распределенная Емкость: 165P 2000 Гц   Размер внешнего вида: 50x55x42мм трансформатор весит 0,86 кг/пара,   На машине измеренная Частотная характеристика: 10 Гц-38 кГц-3 дБ 20 Гц-36 кГц-1,2 дБ       Контрольно-измерительный прибор:   6P1, 6C16 без отрицательных отзывы линия усиления строительных лесов   Генератор сигналов: лидер Японии Лида LAG-120A   Измеритель уровня: Япония kenewood Kenwood VT-186   Осциллограф: Япония KENEOOD Kenwood CS-5175 100 МГц       Значение индуктивности будет отличаться из-за различных тестовых частотных точек. Частота низкая и индуктивность большая, а Частота Высокая и индуктивность небольшая. Этот продукт основан на VICTOR Виктори 4090B benchtop digital precision bridge test, который может быть проверен самим инструментом.

Еще одна трубка 5K: 7,5 K несимметричный пуш-ап трансформатор: материал, размер, то же, что и выше, Основная 5K B и P терминалы, среднего 7,5 подключение двух устройств одновременно три терминала, используется для двухтактный фазоинвертор, также может быть использован для одиночный выход. Трансформатор параметры: Мощность 3 Вт. В первую очередь средней индуктивности составляет около 13,5 H. Средняя Медная стойкость составляет около 600 Ом. 100 Гц что измерения были сделаны вручную. Средняя индуктивность составляет около 19,2 ч. Среднее сопротивление меди составляет около 722 Ом. 100 Гц что измерения были сделаны вручную. Средняя индуктивность утечки: 62MH 100 Гц Средняя распределенная Емкость: 600P 2000 Гц Размер внешнего вида: 50x55x42мм трансформатор весит 0,86 кг/пара, На машине измеренная Частотная характеристика: 15 Гц-36 кГц-3 дБ 20 Гц-34 кГц-2 дБ

Есть также 5K: 20K утолщенный 35 мм односторонний трансформатор: материал такой же, как и выше, Основной 5K B P и tap три клеммы, вторичный 20k двойной выход три клеммы, используется для разворота фазы push-pull, также может использоваться для однократного выхода. Трансформатор параметры: Мощность 5 Вт. Средняя индуктивность составляет около 9 ч. Среднее сопротивление меди составляет около 464 Ом. 100 Гц что измерения были сделаны вручную. Средняя вторичная индуктивность составляет около 33 ч. Среднее сопротивление меди составляет около 925 Ом. 100 Гц что измерения были сделаны вручную. Средняя индуктивность утечки: 24mH 100 Гц тест Средняя распределенная Емкость: 2200P 100 Гц тест Размер внешнего вида: 50x65x42мм вес трансформатора 1 кг/пара, На машине измеренная Частотная характеристика: 20 Гц-59 кГц-3 дБ
