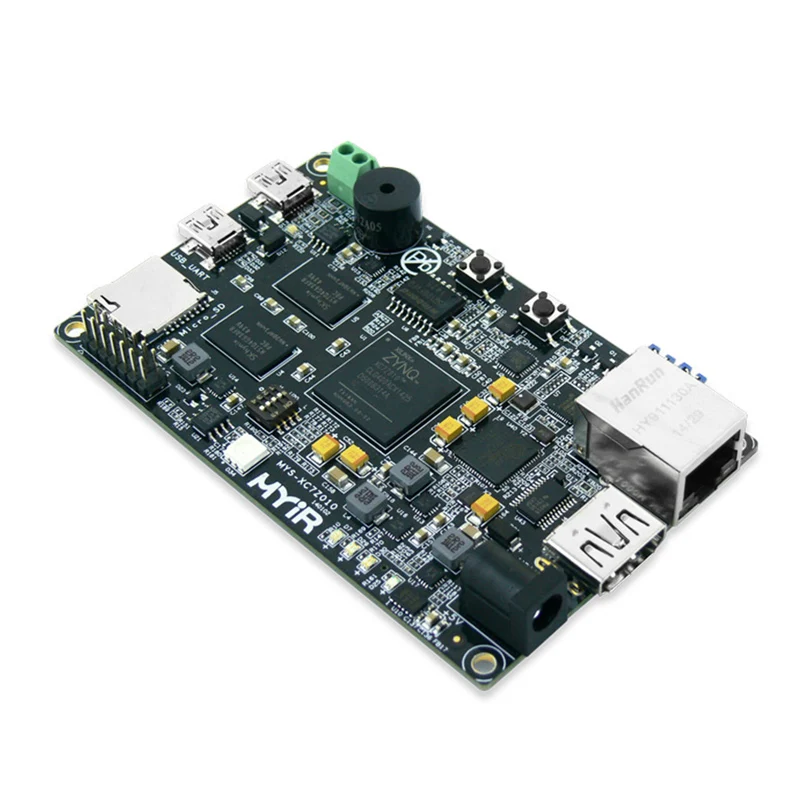

Плата управления XILINX ARM Cortex A9 + Xilinx XC7Z020 FPGA макетная плата печатная с IO

Плата управления XILINX ARM Cortex A9 + Xilinx XC7Z020 FPGA макетная плата печатная с IO

Примечание: у нас есть информация о товаре. Если вам необходимо, свяжитесь с нами.

SoC Особенности:

В Совет по развитию использует Xilinx Zynq-7000 все программируемые SoC XC7Z010/XC7Z020. Плотный интеграции процессор ARM с FPGA рамки, Zynq-7000 серии SoC включает в себя системы обработки основной блок (PS) с двумя ARM ®Cortex™ - A9 сердечником и программируемой логикой блок (PL). Процессор ARM имеет более мощную компьютерную емкость, чем его аналог на рынке, и структура FPGA

Полностью программируемый, который, интегрируясь с портами ввода/вывода, светодиодными от макетной платы, может соответствовать требованиям различных приложений.

Примечание:В Совет по развитию SoC модель XC7Z010 или XC7Z020, какие пакеты CLG400 (17x17 мм), они pin-к-pin и может контактный совместимые. Разница между XC7Z010 и XC7Z020 заключается только в блоке PL. XC7Z020 имеет больше логических блоков, чем XC7Z010, и применимо к более комплексным приложениям.

    Аппаратного обеспечения высокой интенсивности параметры:

Электрические параметры:

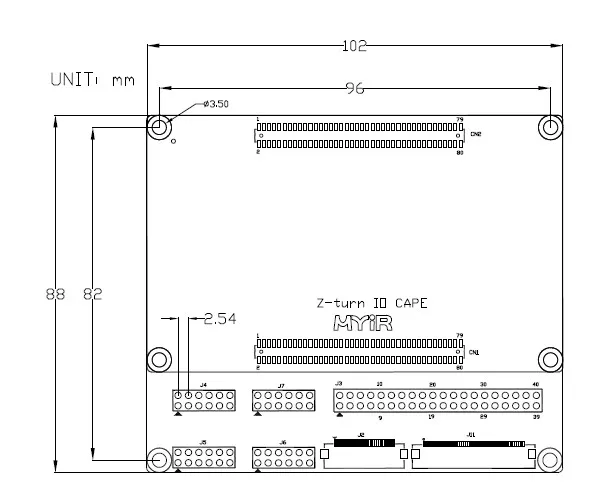

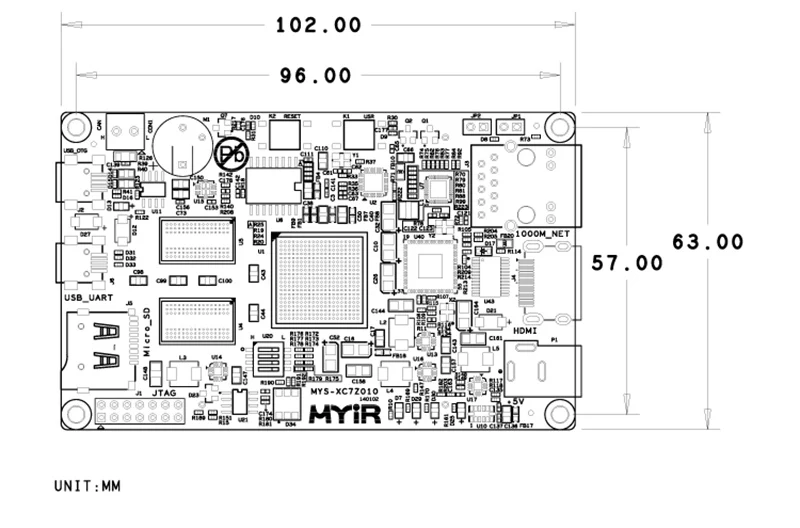

Механический размерный Рисунок:

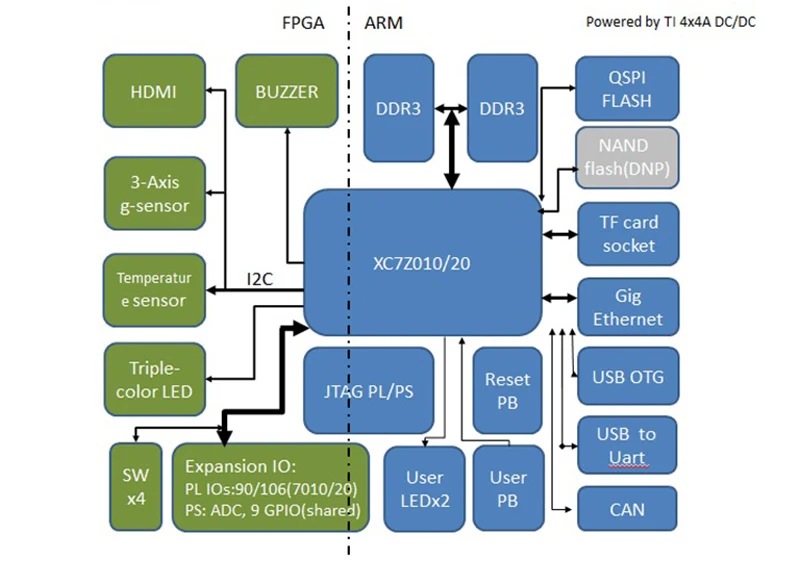

Функциональная структура схема:

Расширьте разрешение интерфейса:

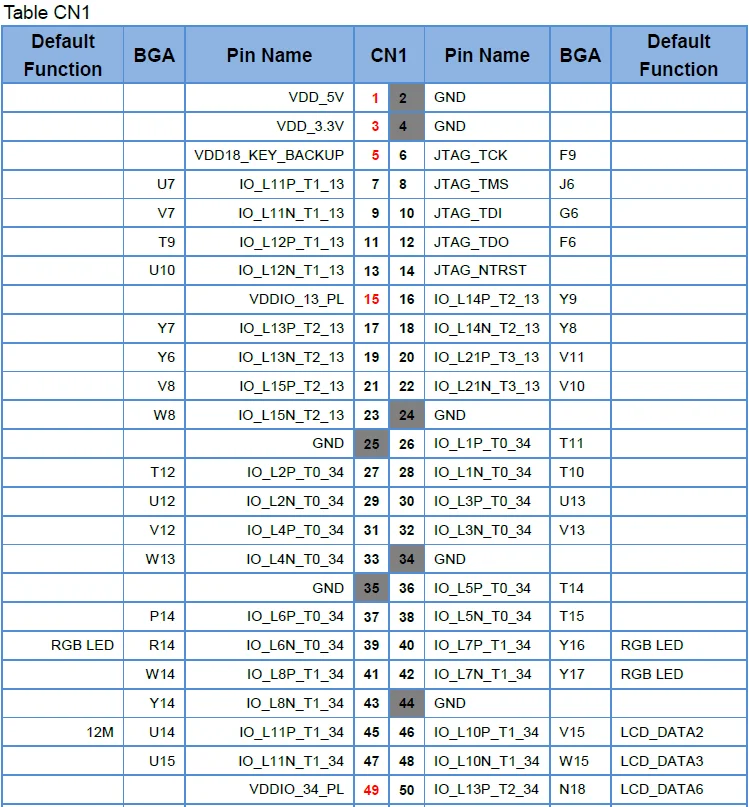

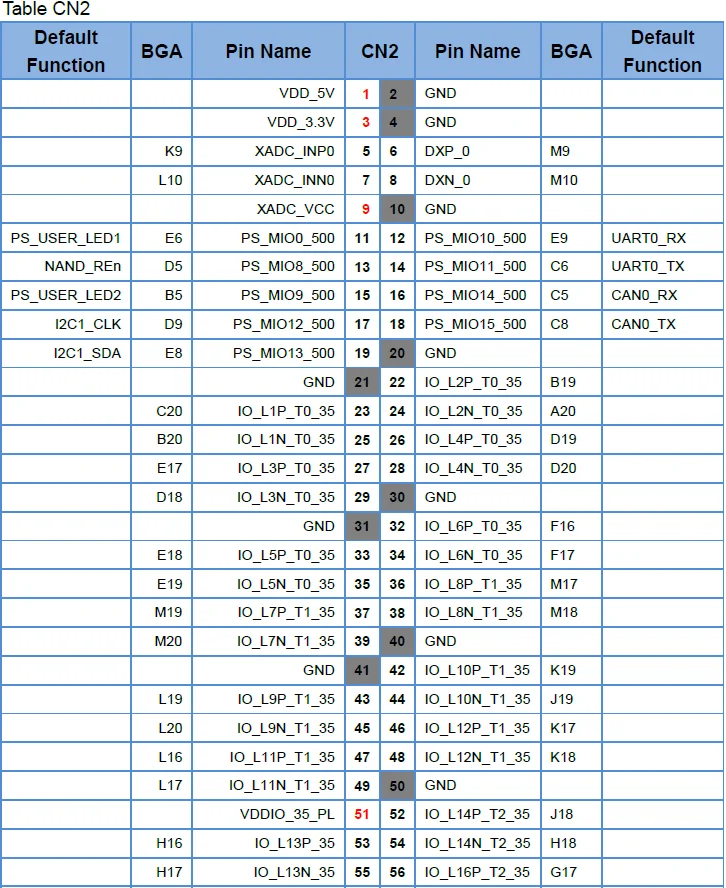

Двумя расширенными интерфейсами на макетной плате являются CN1 и CN2, которые могут использоваться для подключения док-платы для расширения ее функции. Как показано в приведенной ниже таблице, разъем, который выглядит как IO_L11P_T1_13, предназначен для PL pin, а слот, который выглядит как PS_MIO9_500, предназначен для PS-pin. Последний номер показывает тот или иной банк.

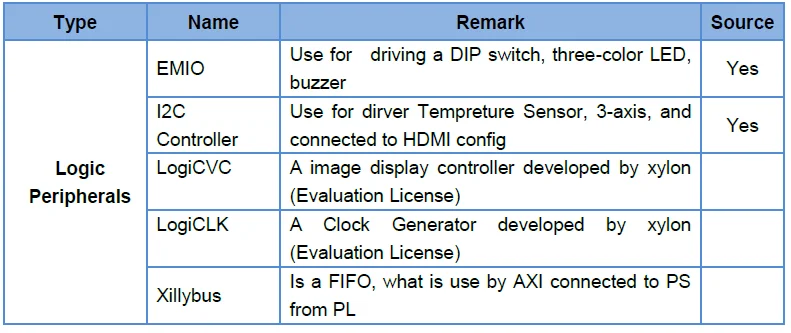

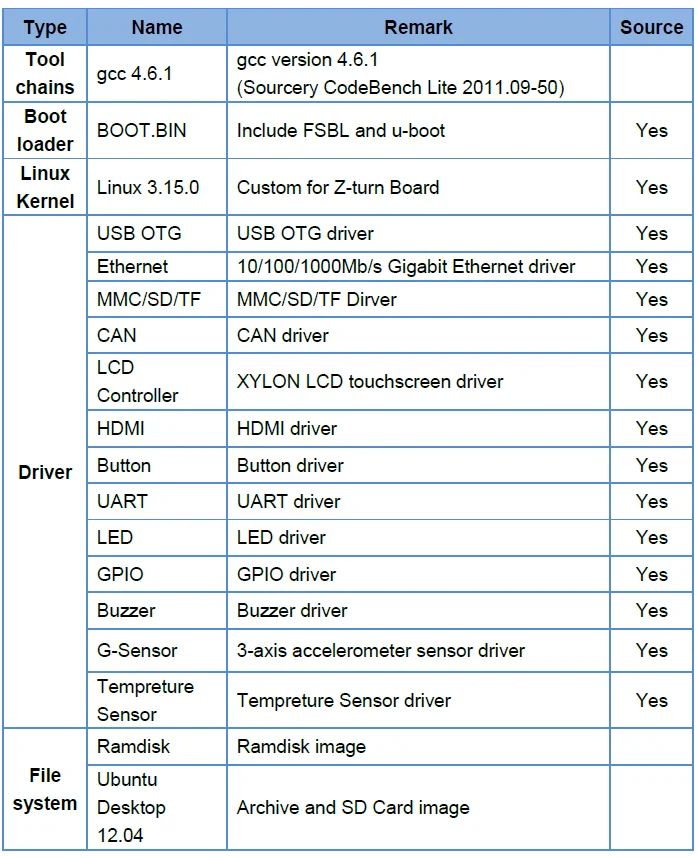

Программное обеспечение Linux:

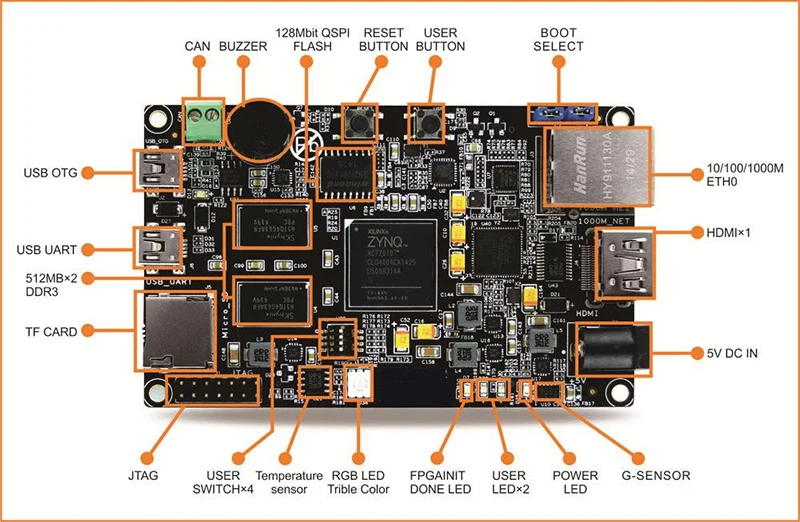

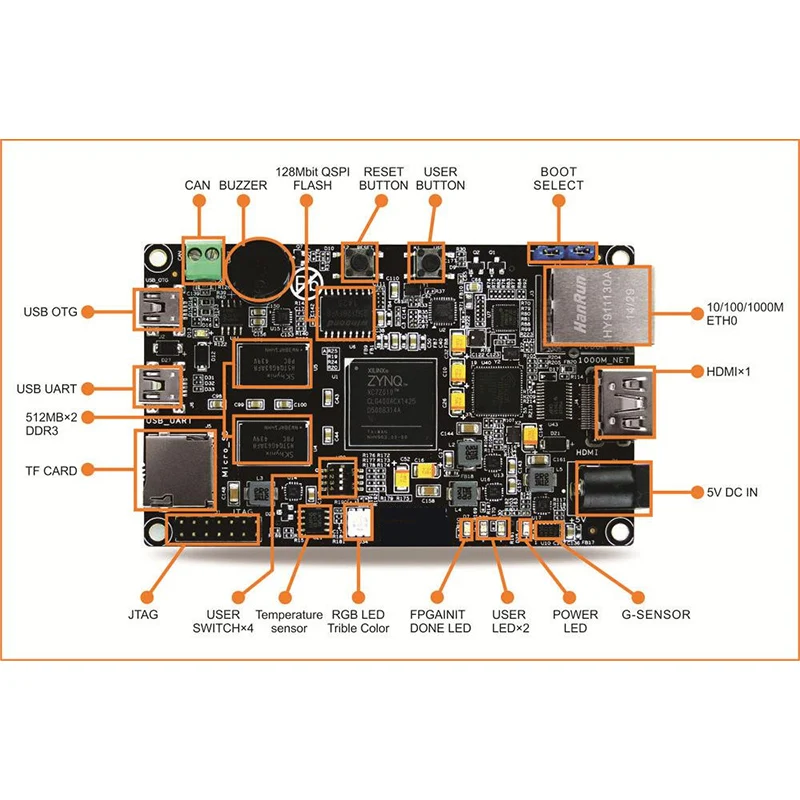

Материнскую плату ресурсы:

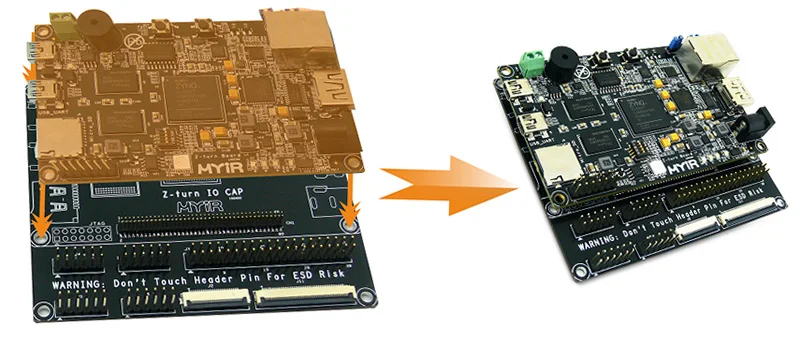

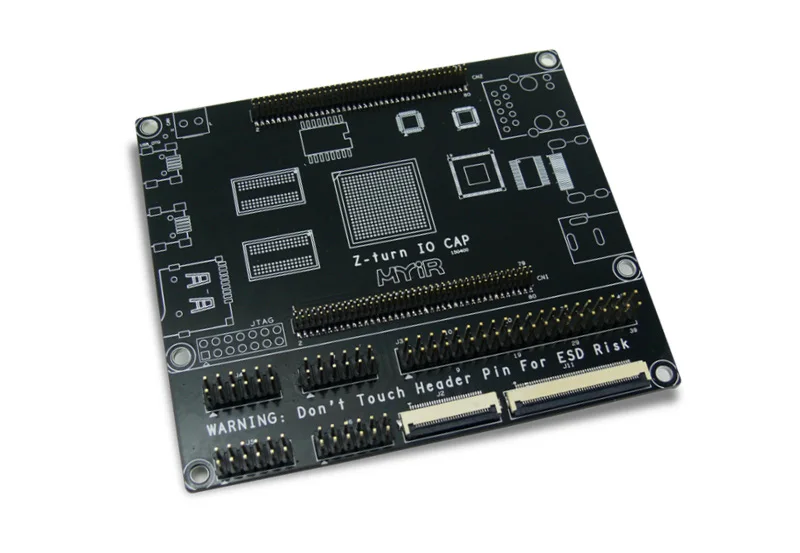

Расширительная плата IO:

Посылка в списке XC7Z020:

1 * плата разработки XC7Z020 FPGA (мы можем отправитьРуководство, схема и программный код по электронной почте)

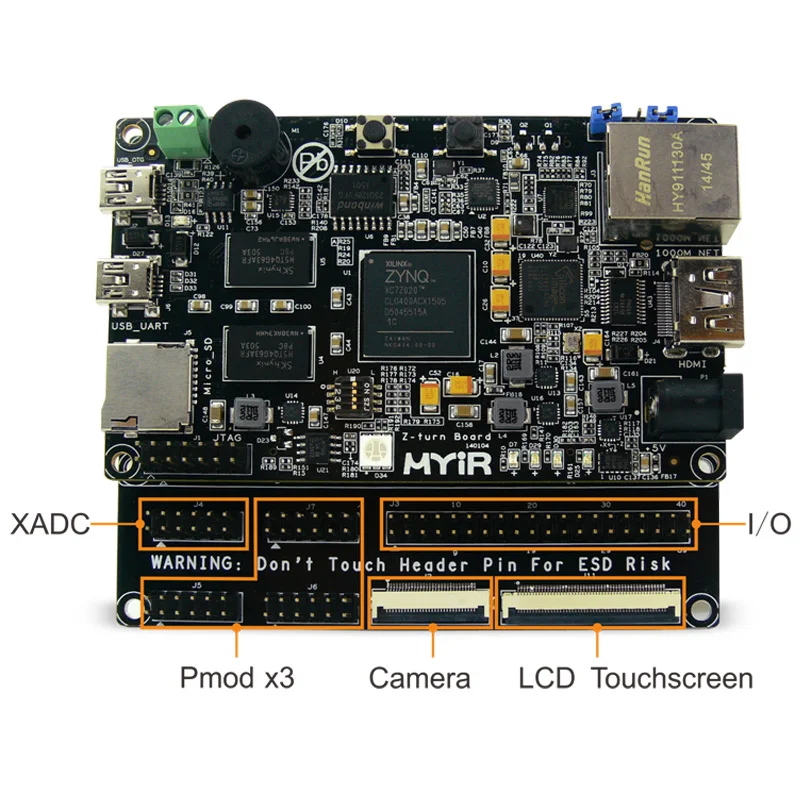

Посылка с накидкой IO:

• 1 * XC7Z020 печатная плата

• 1 * Плата расширения IO

• (Мы можем отправитьРуководство, схема и программный код по электронной почте)

Вам также нужен usb-кабель xilinx для программирования платы, и я рекомендую этот высокоскоростной загрузчик:
