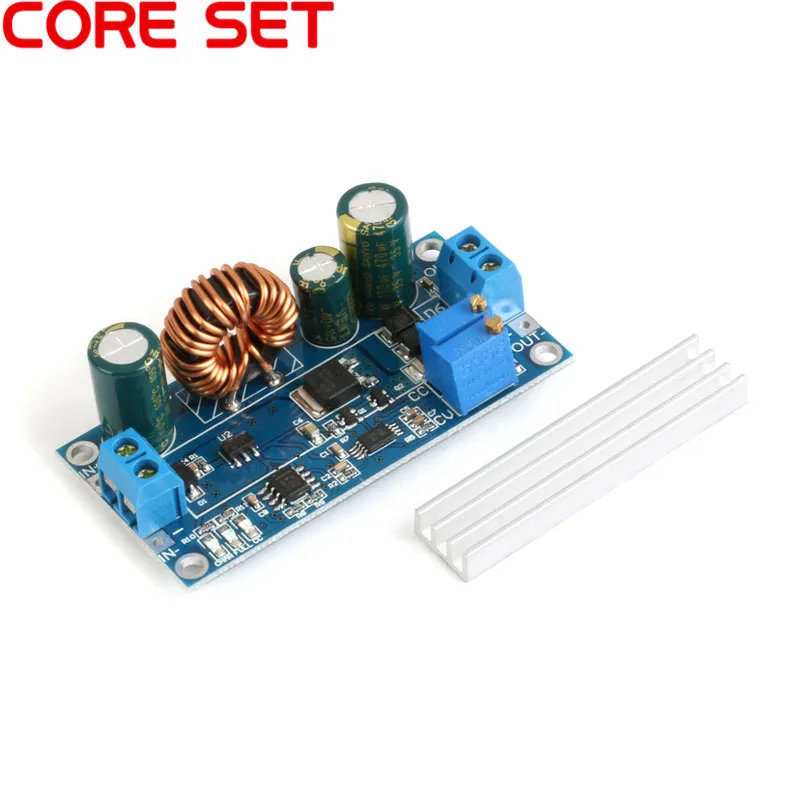

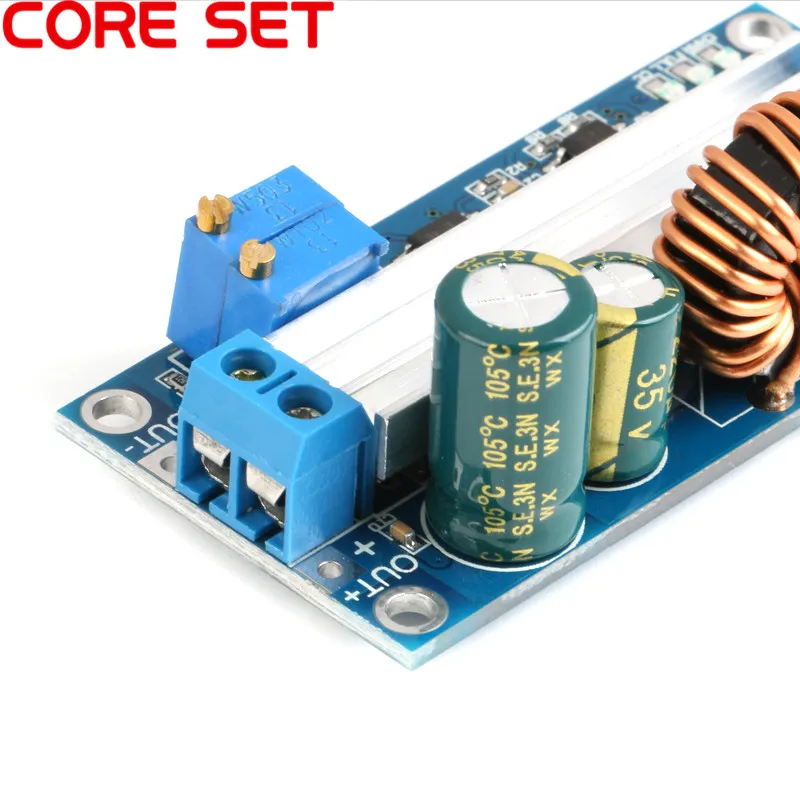

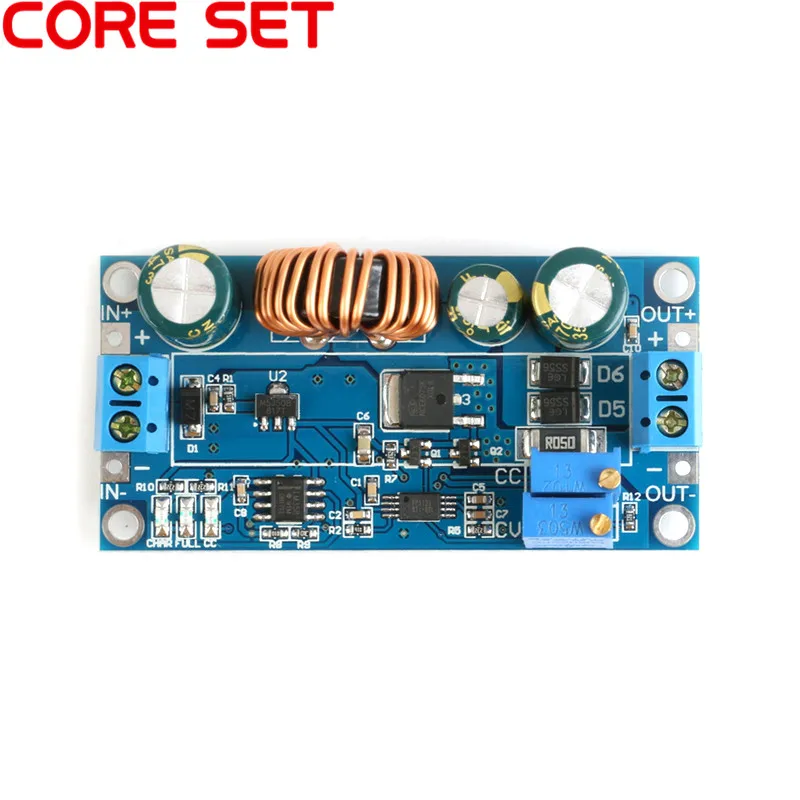

Автоматический Регулируемый Модуль повышения напряжения модуль постоянного

Автоматический Регулируемый Модуль повышения напряжения модуль постоянного

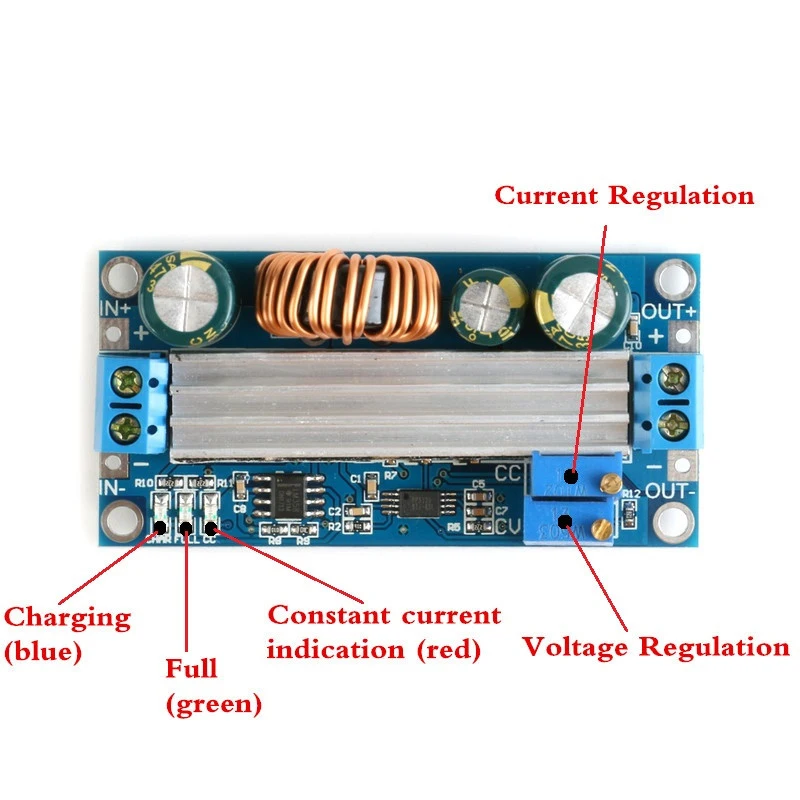

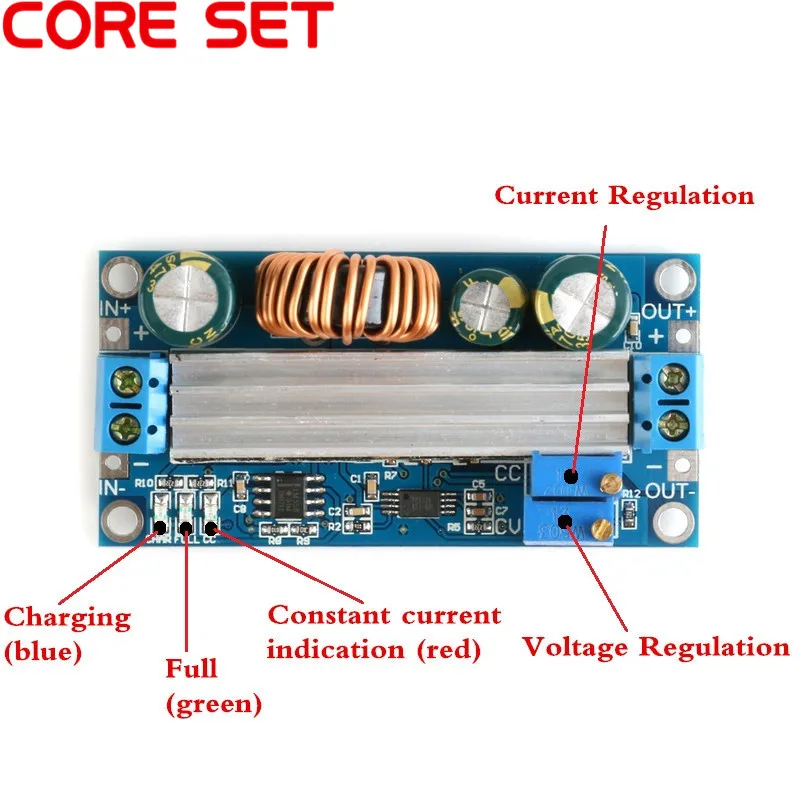

Регулируемый Модуль питания с постоянным напряжением и постоянным током, оснащенный чипом buck-boost в качестве основного контроллера, И внешний 60 в 75А, мощный MOS используется в качестве трубки переключателя, и параллельный высокий ток и высокое напряжение двойной 60 в 5A диод Шоттки SS56 используется для выпрямления. Не сравнимо с схемой SS34 6009 или 2577, первого выдерживаемого напряжения недостаточно, потому что в соответствии с принципом buck-boost, напряжение, Выдерживаемое MOS и Schottky, выше, чем сумма входных и выходных напряжений (если Входное напряжение и выходное напряжение являются максимальными) 30 В, Трубка mos и значение давления Schottky должны быть не менее 60 в), SS34 Выдерживает напряжение до 40 в, 6009 максимально Выдерживает напряжение 36 В, конструкция этого модуля является безопасной; во-вторых, мощности тока не хватает, оригинальный SS34 максимальный ток 3 А (плюс потери переключения, Теплоотвод не очень хороший, ток может пропускать токовую мощность менее 3 а), Schottky будет сломана, если напряжение слишком высокое, или температура слишком высока, таким образом, сжигание основного чипа, есть безопасность; , XL6009/LM2577 решение неэффективно, Обычный Индуктивный жар большой, а не чип с понижающим эффектом, отсутствие полной защиты для использования магнитных кольцевых индукторов из железа, силикона и алюминия, высокая эффективность. Не Индуктивный Воющий в режиме постоянного тока. Повышает теплоотвод и медь. Производительность лучше, чем разрешение XL6009/LM2577. После установки напряжения на выходе, оно не изменяется при входном напряжении. Можно задать Размер тока, чтобы уменьшить выходной ток, постоянный ток, заряд аккумулятора и другие мероприятия. Он имеет свою функцию защиты от обратного потока на выходе, поэтому вам не нужно добавить диод защиты от обратного потока при зарядке аккумулятора. Параметры:

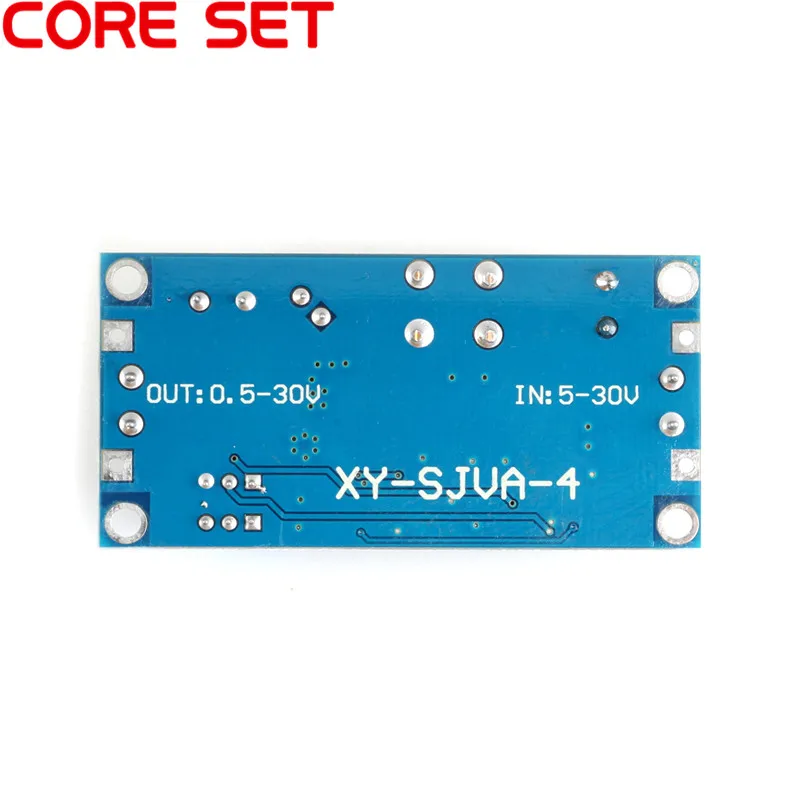

• Входное напряжение: 5-30 в
• Выход напряжение: 0,5-30 в
• Ток на выходе: может работать стабильно на 3 А в течение длительного времени, и может достигать 4 а при усиленном отводе тепла
• Выходная мощность: естественный теплоотвод 35 Вт, улучшенная теплоотвод 60 Вт
• Эффективность преобразования: около 88%
• Защита от короткого замыкания на выходе: Да, модуль автоматически выключает выход после защиты от короткого замыкания и может быть восстановлен, снова включив модуль. Если ваш блок питания не имеет предельной защиты от тока на выходе, рекомендуется подключать серии в переднем наконечнике модуля. Предохранитель улучшает коэффициент безопасности.
• Защита от обратного подключения на входе: нет
• Рабочая частота: 180 кГц
• Размер: 65*32*21 мм, диаметр монтажного отверстия 3 мм
