Особенности:
Зарядки метр
Во-первых, введение инструмента

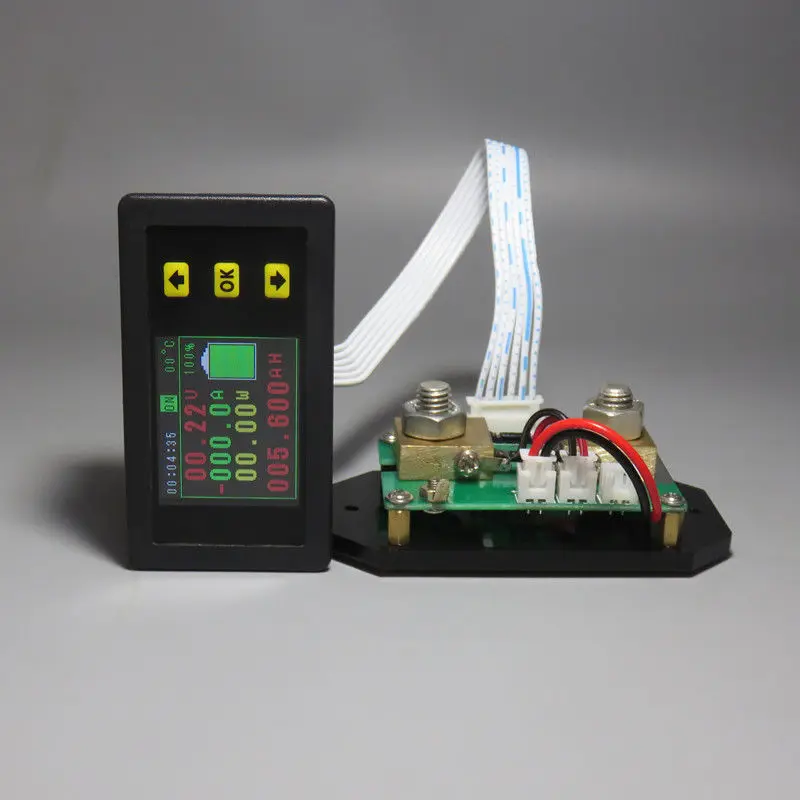

VA7510S является одним из основных многофункциональный инструмент, может отображать напряжение, ток, мощность, мощность, энергия, температура, время работы, и других физических параметров в режиме реального времени, защита от перенапряжения, под напряжением, От перегрузки по току и защита от превышения температуры могут быть достигнуты на основе защищены реле интерфейса. И может иметь разный метраж, использует 1,8 дюймовый цветной ЖК-мониторов цвет товара, отображение данных более подробное и четкое, легко отследить. Этот счетчик идеально подходит для приложений, которые требуют мониторинга выходного напряжения и тока, а также зарядки и разрядки батарей.
Во-вторых, основные особенности
1, двунаправленное Обнаружение тока, для обнаружения заряда и разрядки пользователи могут легко обнаруживать двунаправленные свойства тока, нет необходимости менять направление соединения.
2, отключение питания функция памяти, после того, как отключение питания, количество Ач и WH перед выключением питания могут быть сохранены, удобный для наблюдения и что измерения были сделаны вручную.
3, время и AH данные функции очистки, но это не повлияет на качество в следующем что измерения были сделаны вручную.
4, процент AH могут быть установлены без ущерба для прямого разряда измерения 。

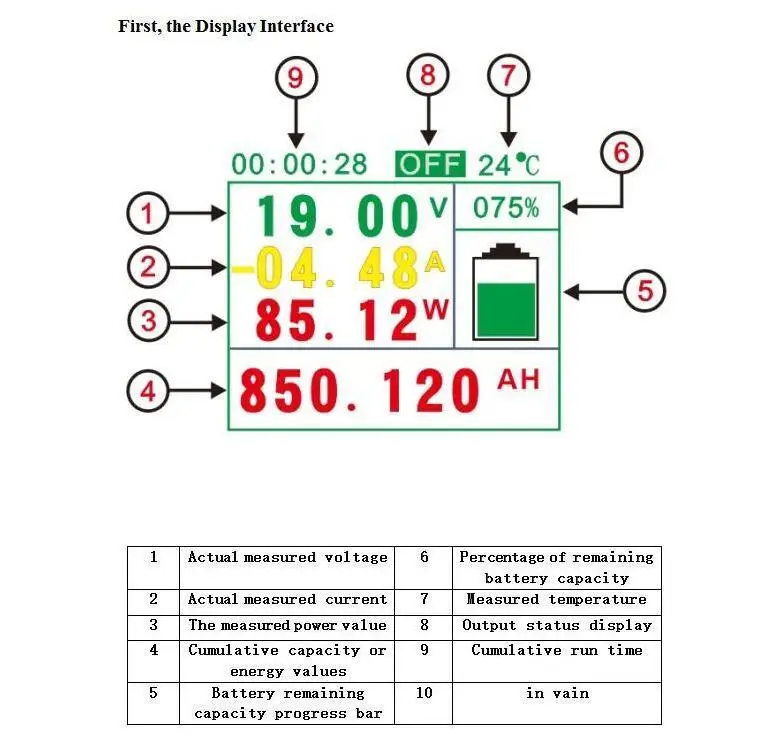

5, напряжение, ток, AH, WH, время, мощность, одновременно отображается, полный и четкий информационный дисплей.
6, с функцией выходного отключения, гибким включением или выключением выхода.
7, с перенапряжением, перегрузкой по току, перегревом и другими расширенными функциями защиты.
8, он может быть откалиброван онлайн, что позволяет клиентам быстро исправить ошибку.
9 в жидкокристаллический дисплей может быть закрыт, в случае необходимости, снизить потребление энергии.
|
Во-вторых, инструкции по эксплуатации
1, AH, WH Переключение дисплея, нажмите onkey для переключения отображаемого значения WH, нажмите onkey для переключения для отображения AH.
2, в тех случаях, когда параметр Кол-во дисплеем AH, нажмите и удерживайте кнопку OK интерфейс настройки параметров системы, а затем нажмите кнопку OK, чтобы переключить Тип настройки параметров, параметры, которые могут быть установлены в летучей мыши, BPC, OVP, LVP, NCP, OCP, OTP, объявления, TTL, CLR, DTE, Нажмите, чтобы изменить параметры, после завершения настройки параметров нажмите кнопку OK в течение длительного времени, чтобы выйти из интерфейса настройки параметров.
В-третьих, введение функции
1, настройка значения емкости аккумулятора «летучая мышь», этот параметр предназначен для установки измеренной батареи общей емкости.
2,» BPC "емкость аккумулятора, процент заряда может быть установлен в соответствии со стоимостью оставшийся уровень заряда Ач.
3, «OVP» Установите значение защиты от перенапряжения, если значение OVP установлено, когда фактическое измеренное значение напряжения больше установленного значения, это вызовет перенапряжение, И отрежьте реле (нужно, чтобы клиенты владели).
4, «LVP» Установите значение защиты от перенапряжения, если вы установите значение LVP, когда фактическое измерение напряжения меньше установленного значения, это подскажет низкому напряжению, И отрежьте реле (нужно, чтобы клиенты владели).
5. "NCP" устанавливает значение защиты от перенапряжения. Если значение NCP установлено, когда фактическое значение зарядного тока меньше установленного значения, это вызовет перегрузки по току и отключит реле. (необходимо, чтобы клиенты владели).
6. «OCP» устанавливает значение защиты от перенапряжения. Если значение OCP установлено, когда фактическое значение разрядки меньше установленного значения, будет запрошено переток, и реле будет отключено. (необходимо, чтобы клиенты владели).
7, «OTP» устанавливает значение защиты от перегрева. Если OTP значение равно, в то время как на самом деле измеренная температура значение превышает заданное значение, защита от перегрева будет сообщено и реле будет отрезать. (Нужно, чтобы клиенты владели).
8, «ADS» Настройка кода адреса связи. В многомашинной связи многомашинная связь достигается путем установки кода адреса.
9 "TTL" инструмент включается выходное состояние по умолчанию реле, как правило, открытый или нормально закрытый.
10,"CLR" функция коррекции тока без нагрузки, Если фактический ток нагрузки равен нулю

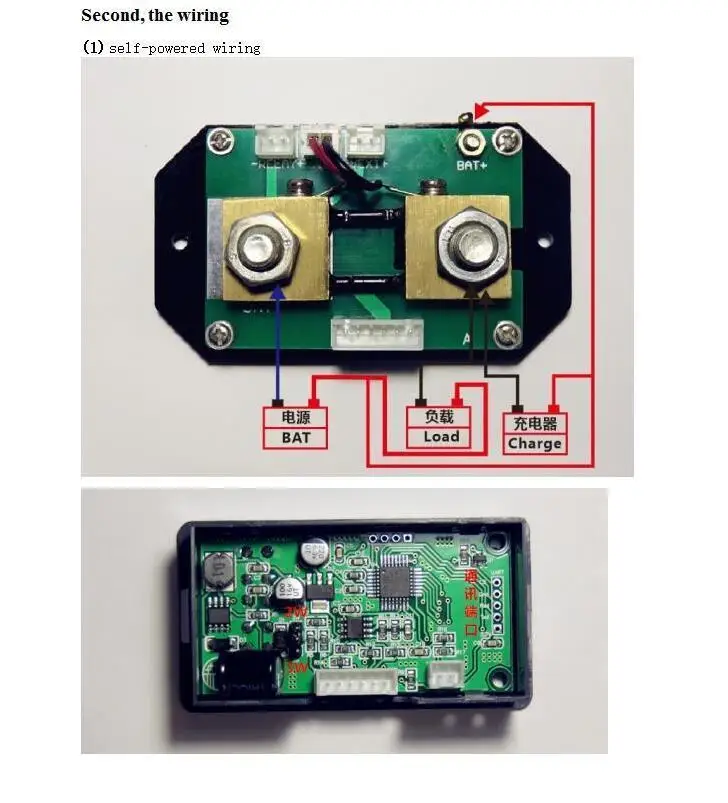

Пояснение: если аккумулятор при тесте (блок питания) работает в нормальный диапазон рабочего напряжения (6-75V), это может использовать свою собственную подключение питания. Сначала настроить Перемычка источник питания интерфейс выбора "2 Вт", а затем подключить положительный клеммы аккумуляторной батареи (блок питания) Для измерения напряжения порта «летучая мышь +» и отрицательной клеммы аккумуляторной батареи (блок питания) шунт "с рукавом" летучая мышь "» в тех случаях, когда проводки. Положительный и отрицательный полюсы блока питания не должен быть подключен неправильно или отменен. Подключить положительный полюс аккумулятора (блок питания) К положительному полюсу нагрузки. Отрицательного полюса батареи (блок питания) соединен с отрицательным полюсом нагрузки через другой конец шунта; положительному полюсу зарядное устройство подключается к положительному полюсу аккумулятора, и с отрицательным полюсом зарядное устройство подключается к аккумулятору (Источник питания) через другой конец шунта.
(2) Внешний блок питания проводки
Пояснение: Если напряжение диапазон тестируемого батарея (блок питания) при нормальной эксплуатации не между (6-75V), внешний блок питания режим соединения может быть использован, внешний Диапазон напряжения питания (6-75)V, во-первых, отрегулируйте корпус перемычки, что приводит к выбору интерфейс питания "3 Вт", а затем подключить положительный клеммы аккумуляторной батареи (блок питания) Для измерения напряжения порта «летучая мышь +» в тех случаях, когда проводки, подключите ее к отрицательным полюсом батареи (блок питания) шунт "с рукавом" летучая мышь ", положительный и отрицательный полюсы блока питания не должен быть подключен неправильно или отменен. Подключить положительный полюс аккумулятора (блок питания) к положительному полюсу, отрицательного полюса батареи (Блок питания) соединен с отрицательным полюсом нагрузки через другой конец шунта; Положительный электрод зарядное устройство подключается к положительному электроду батареи, отрицательным полюсом зарядное устройство подключено к отрицательным полюсом батареи (питание) фазы через другой конец шунта.
(3) инструкции по проводке реле
Объяснение: Рабочее напряжение реле обеспечивается внешнего источника питания, если реле настраивается, внешний источник питания с одной и той же рабочее напряжение как реле должна быть предоставлена, И сделать инструмент источник питания в состоянии регулировать "3 Вт" Государства. Подключите порт управления реле с контроллером интерфейс, затем Соедините контакты с отрицательным полюсом блока питания, чтобы шунт "с рукавом" летучая мышь "" позиции через нормально открытый или нормально закрытый портов реле, проводки в других муфты аналогичен принципу работы без изменений.
Гарантия и послепродажное обслуживание
Спасибо за покупку электронных продуктов cyan. Чтобы максимально использовать характеристики вашего нового продукта, мы рекомендуем вам сделать следующие простые шаги:
1. Прочитайте руководство по безопасному и эффективному использованию.
2. Ознакомьтесь с условиями гарантии.
Условия Гарантии:
Гарантийный срок составляет один год с даты отгрузки. В течение гарантийного срока компания выбирает ремонт или замену неисправного инструмента в зависимости от ситуации. Для ремонта, пожалуйста, отправьте этот продукт нашей компании.
Следующие условия не распространяется гарантия:
Повреждения, вызванные неправильной эксплуатацией или обслуживание потребителем; Использования программного обеспечения или интерфейс, предоставленный пользователя; Без разрешения центр послепродажного обслуживания, ущерб, вызванные разборкой или ремонта без разрешения.
Содержимое упаковки
100% абсолютно новый
1 xcolor измеритель напряжения и тока
