EC-Buying Ali Store
Магазина EC-Buying Ali Store работает с 07.04.2015. его рейтинг составлет 97.11 баллов из 100. В избранное добавили 14380 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 6509 наименований товаров, успешно доставлено 216573 заказов. 69066 покупателей оставили отзывы о продавце.
Характеристики
Набор для самостоятельной сборки 15 способов управления светодиодсветильник кой
История изменения цены
*Текущая стоимость 125,01 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 159.48 руб. | 162.53 руб. | 160.5 руб. |
| Jan-22-2026 | 129.43 руб. | 132.14 руб. | 130.5 руб. |
| Dec-22-2025 | 156.73 руб. | 159.61 руб. | 157.5 руб. |
| Nov-22-2025 | 155.82 руб. | 158.4 руб. | 156.5 руб. |
| Oct-22-2025 | 124.53 руб. | 126.42 руб. | 125 руб. |
| Sep-22-2025 | 153.93 руб. | 156.6 руб. | 154.5 руб. |
| Aug-22-2025 | 151.23 руб. | 154.51 руб. | 152.5 руб. |
| Jul-22-2025 | 150.29 руб. | 153.11 руб. | 151.5 руб. |
Описание товара
Визуально отображается при освещении 15 светодиодов. Схема является новой, интересной и полной в компонентах. Он принимает двухстороннюю жестяную пластину из стекловолокна, которая предназначена для улучшения уровня и скорости сварки.

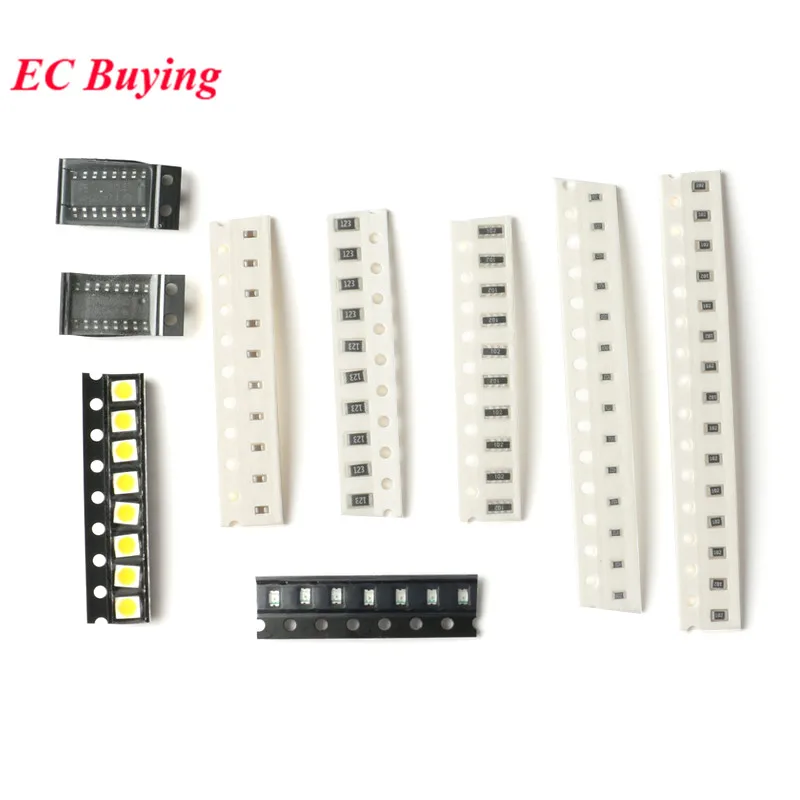

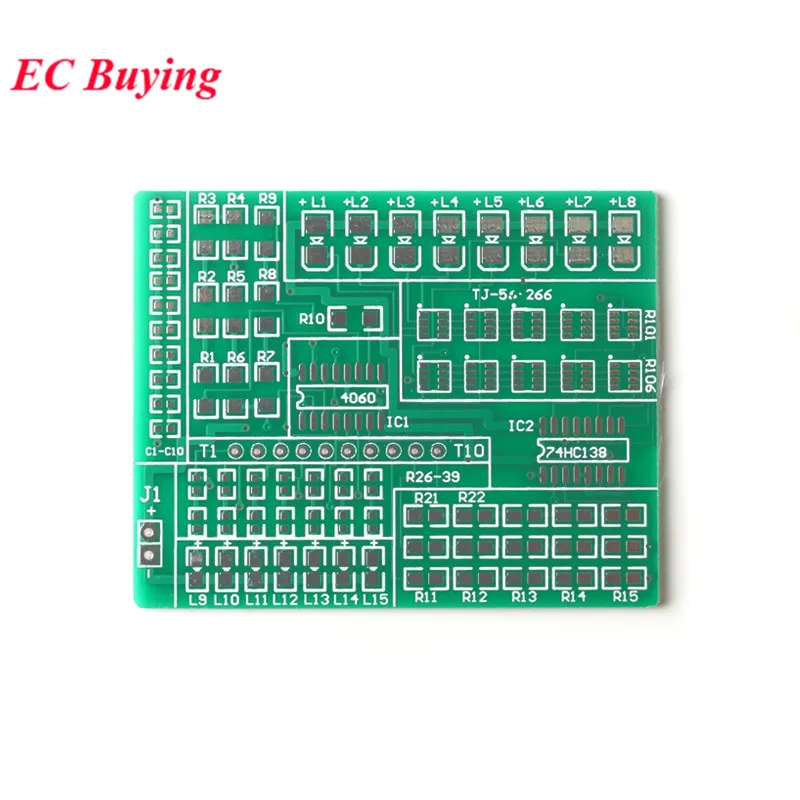

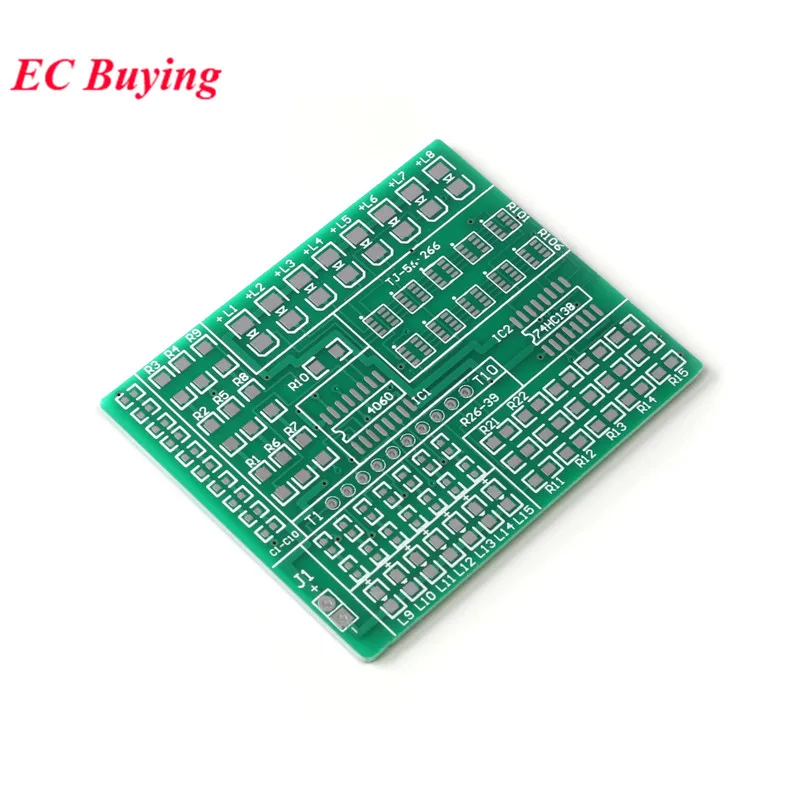

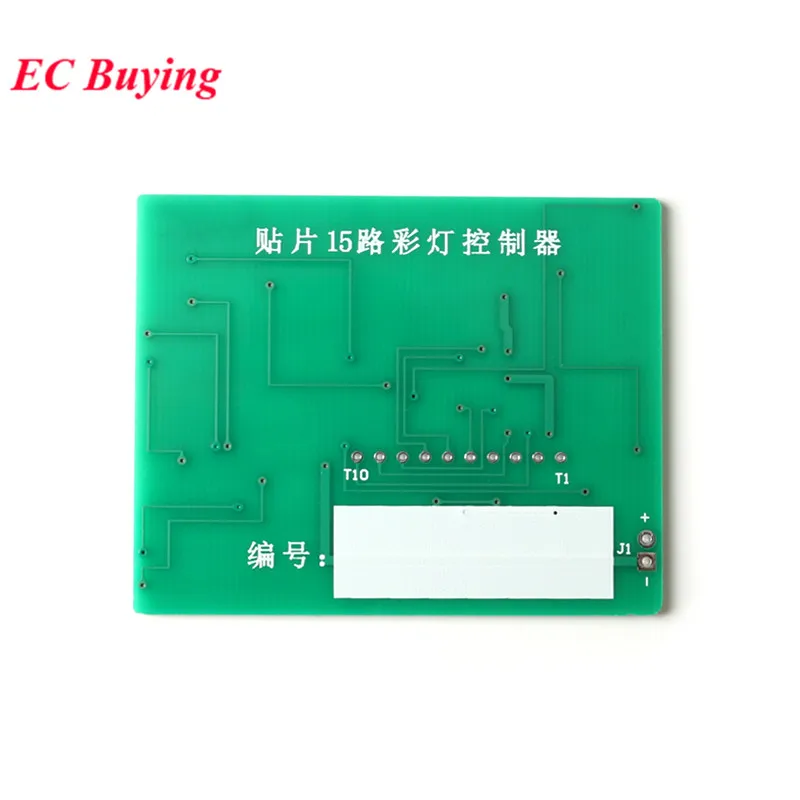

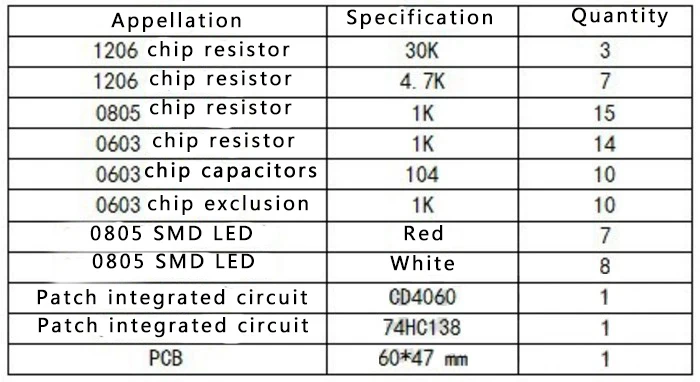

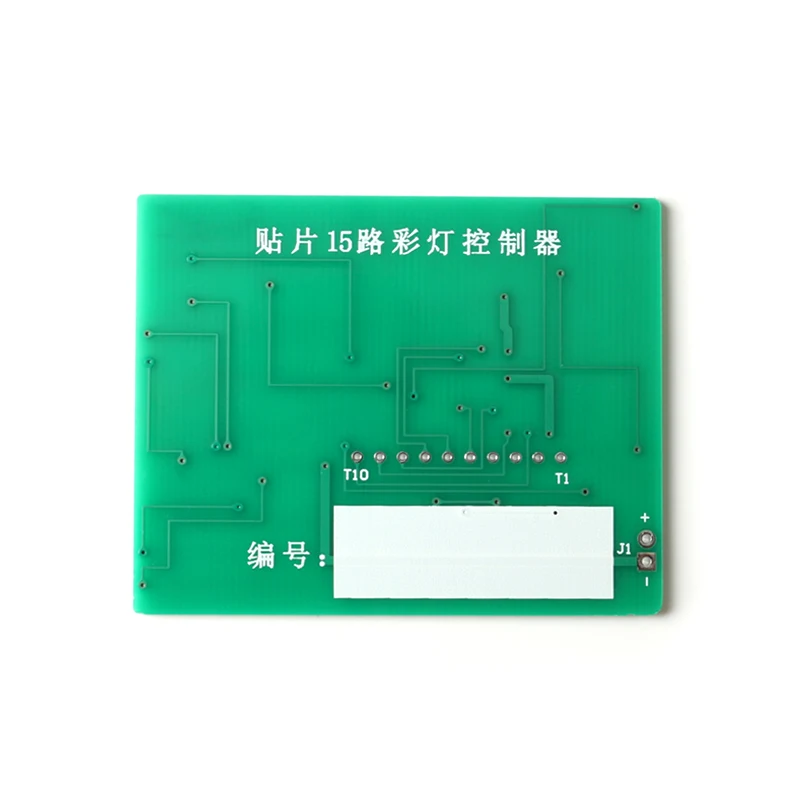

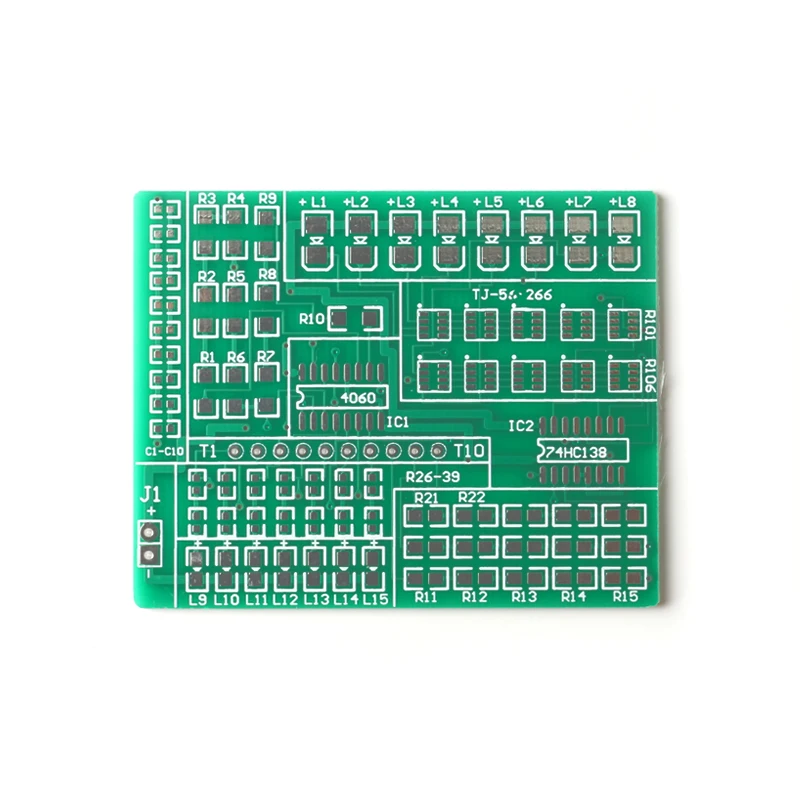

1. Размер платы: 59X48 мм 2. Толщина платы: 1,6 мм 3. Материал платы: пластина международного стандарта, все колодки луженые, высокопрочный огнеупорный материал, может быть повторно разобран 4. Дизайн платы PCB является разумным, использование часто используемых компонентов патча. 5. Рабочее напряжение цепи 5 В 6. Этот комплект содержит все следующие компоненты

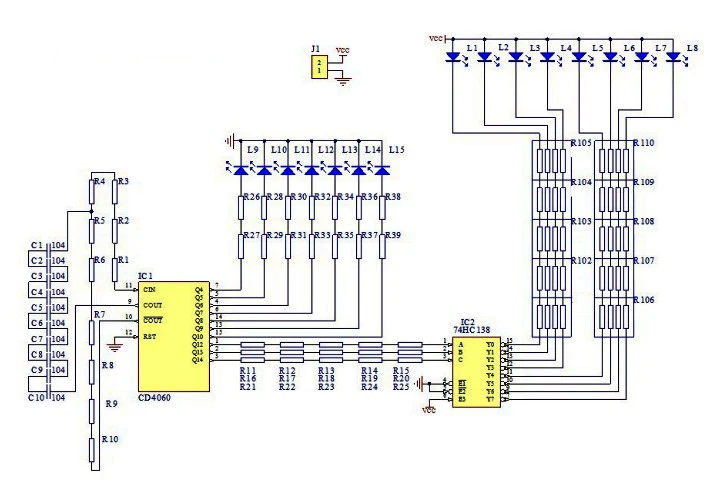

Схема:Эта схема представляет собой автоматический диодный светильник, состоящий из цифровых интегральных схем CD4060 и 74HC138. CD4060 состоит из осциллятора и бинарного счетчика с 10 выходами. Осциллятор может быть подключен к кристаллическому осциллятору или RC. Цепь управления подключение-режим колебаний RC. Серия R1-R10 соединена в серии с C1-C10. Сопротивление серии сопротивления-это сумма значений Сопротивления Резисторов. Серия ёмкости той же емкости равна емкости одного конденсатора/конденсатора, 104/10.После того, как осциллятор CD4060 начинает колебаться, счетчик отсчитывает Осциллирующий сигнал, и каждый бит счетчика непрерывно переворачивается с счетом, тем самым Выводит сигнал квадратной волны с частотой от высокой до низкой на штыревой Q4-Q14. Каждый из Q10 управляет одним из светодиодов L9-L15, так что семь светодиодов производят мерцание на разных частотах. Q12-Q14 подключен к входному терминалу интегральной схемы 74HC1 38, 74HC138 3-8 линия декодирования цепи, только один бит низкий уровень на выходе. Поскольку данные на входе изменяются, Y0-Y7 последовательно становится низким уровнем, тем самым формируя эффект водного светильник на L1-L8. Когда CD4060 переливается, он снова станет 0. Таким образом достигается автоматическое управление 15 светодиодами.
