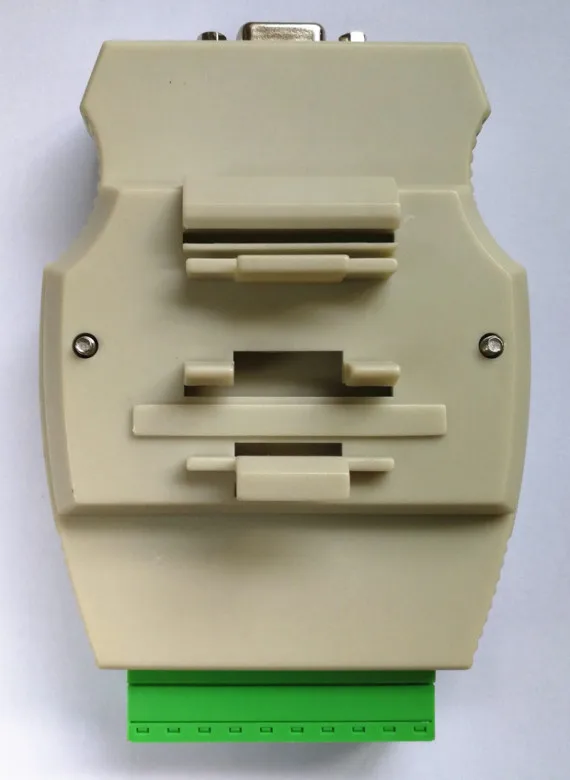

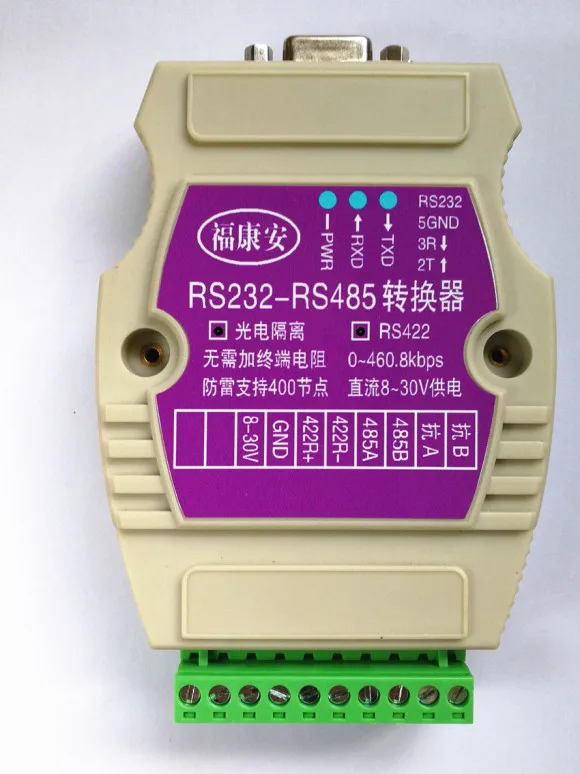

RS232 к RS485/422 промышленный фотоэлектрический изолированный двунаправленный

RS232 к RS485/422 промышленный фотоэлектрический изолированный двунаправленный

Инструкции для преобразователя RS232-RS485/422 (промышленный улучшенный)Модель продукта: 232485422EH. DC5-30.GОсновные технические показатели:Рабочее напряжение: DC5-30V Диапазон напряжения: постоянный ток 4.8в-dc30вРабочий ток: <300 мАФотоэлектрическая Изоляция: 3000 В оптопара изоляция защита.Расстояние передачи: RS485: 0-3000 м скорость связи: 3-460.8Kbps произвольная скорость Адаптивная.Среда: температура:-15 ~ 60.Относительная влажность: <90% (40 + 2 C)Размер формы: 122*72*26 ммВходной и выходной интерфейс и Метод установки: этот продукт может использоваться не только как «RS232-RS485 конвертер», но и как «RS232-RS422 конвертер».1. Полярность 232 Интерфейс шины: обеспечить соединительный кабель, с "DB9 (мама)" стандартным интерфейсом.2. при использовании в качестве «RS232-RS485 конвертера»: polar RS485 интерфейс шины: две линии, «A» соответствует высокому уровню шины RS485, и «B» соответствует низкому уровню шины RS485. Не требуется сопротивление клеммы. Если помехи на месте велики, Подключите Клеммы «anti-A» и «anti-B».3. при использовании в качестве «RS232-RS422 конвертера»: Полярный RS422 Интерфейс шины: четыре линии, терминал, соответствующий «T +», посылает высокий уровень для шины RS422 и получает высокий уровень для 422 шины другого оборудования; терминал, соответствующий «T-» Отправляет низкий уровень для шины RS422 и получает низкий уровень для шины 422 другого оборудования; и терминал, соответствующий «422R +», получает высокий уровень для шины RS422. «422 R-» соответствует терминалу шины RS422, получая низкий уровень, 422 получая другое оборудование, отправляя низкий уровень;4. DC5-30V доступ к источнику питания: «5-30 в» соответствующий терминал, подключенный к положительному полюсу 5 В-30 В постоянного тока, и «GND» соответствующий терминал, подключенный к отрицательному полюсу 5 В-30 В постоянного тока. Если он не работает должным образом, пожалуйста, проверьте правильность проводки. Выберите источник питания с меньшим пульсацией и сопротивлением от перенапряжения (Отрежьте заглушку питания). Синий индикатор всегда будет гореть, когда соединение питания будет правильно заряжено.Шина RVS используется для передачи дифференциальных сигналов. Он имеет сильную способность анти-помех. RS485/422.51.0 мм2 используется обычная неэкранированная витая пара. Чем толще витая пара, тем выше Расстояние связи, тем лучше эффект связи. Если используется экранированная витая пара, эффект связи хороший. Когда интерфейс RS485/422 посылает сигнал, красный свет мигает; при приеме сигнала, зеленый свет мигает. Пустой терминал не подключен.Функции:1. Этот продукт используется для расширения расстояния связи сети RS232. Он имеет функцию преобразования сигнала шины RS232 в сигнал протокола RS485/422 шины физического уровня. Без изменения исходного протокола связи расстояние связи 232 сети может быть увеличено на несколько километров.2. RS232-RS485/422 конвертер может подключить RS232 автобус и RS485/422 автобус, и реализовать преобразование между RS232 автобус и RS485/422 автобус. Одним словом, когда требуется защита от помех на дальние расстояния, он будет преобразован в шину RS485/422, и когда требуется подключение 232 устройств связи, он будет преобразован в шину RS232.3. Шина RS485/422 имеет полную грузоподъемность 64. Если на шине RS485/422 есть более 64 устройств, его можно управлять несколькими автобусами RS485 или путем добавления ретрансляторов RS485/422, или путем настройки преобразователя 128 точек или 256 точек. Сеть является простой и гибкой и может расширить тысячи устройств.4. Данные шины RS485/422 и данные шины RS232 полностью синхронизированы и могут быть напрямую подключены к сети. Шина RS485 поддерживает полудуплексную связь, а шина RS422 поддерживает полнодуплексную связь.Производительность:1. Шина 232 этого преобразователя использует трехпроводную систему для связи. Двусторонняя связь, быстрая скорость связи, подключи и работай, прозрачная передача.2. интеллектуальное обнаружение передачи и отправки сигнала: при обнаружении полученного сигнала он будет автоматически передан в состояние обработки получателя; при обнаружении передаваемого сигнала, он будет автоматически передан в состояние обработки отправки.3. Интеллектуальная обработка используется для решения проблемы задержки сигнала, вызванной длинной передачей.
