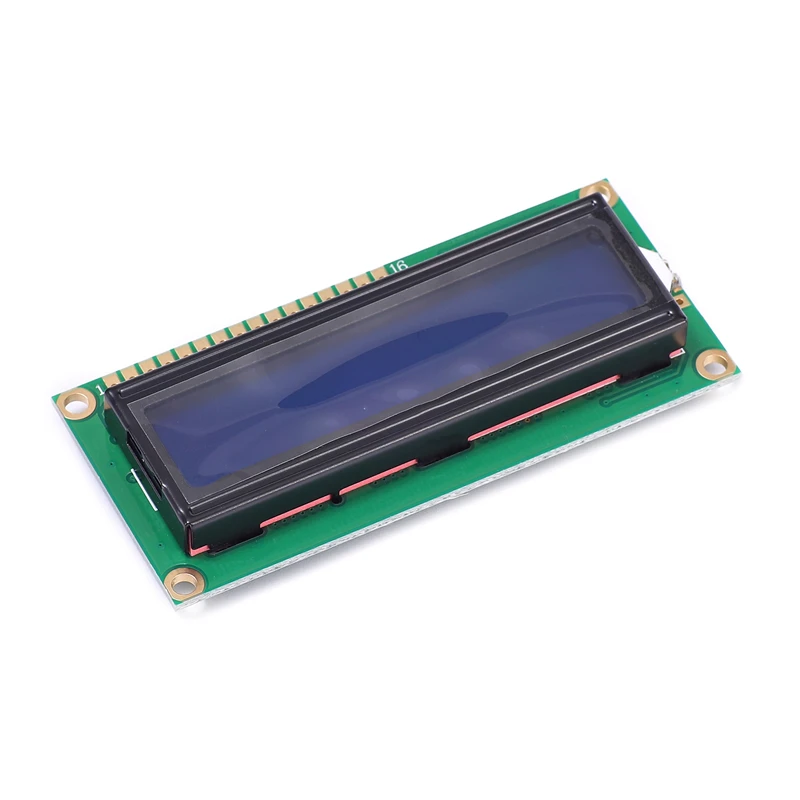

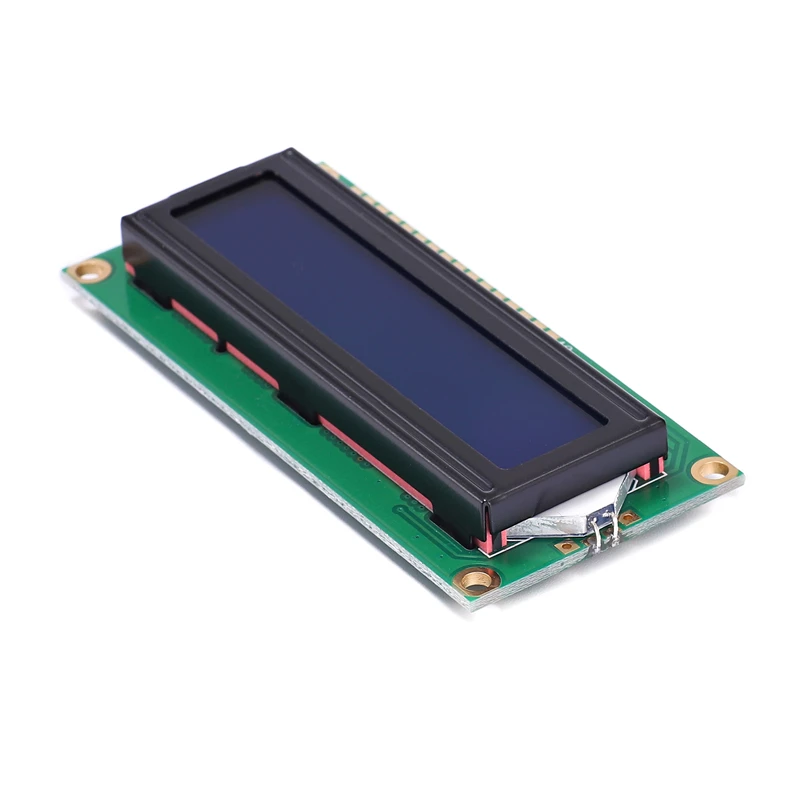

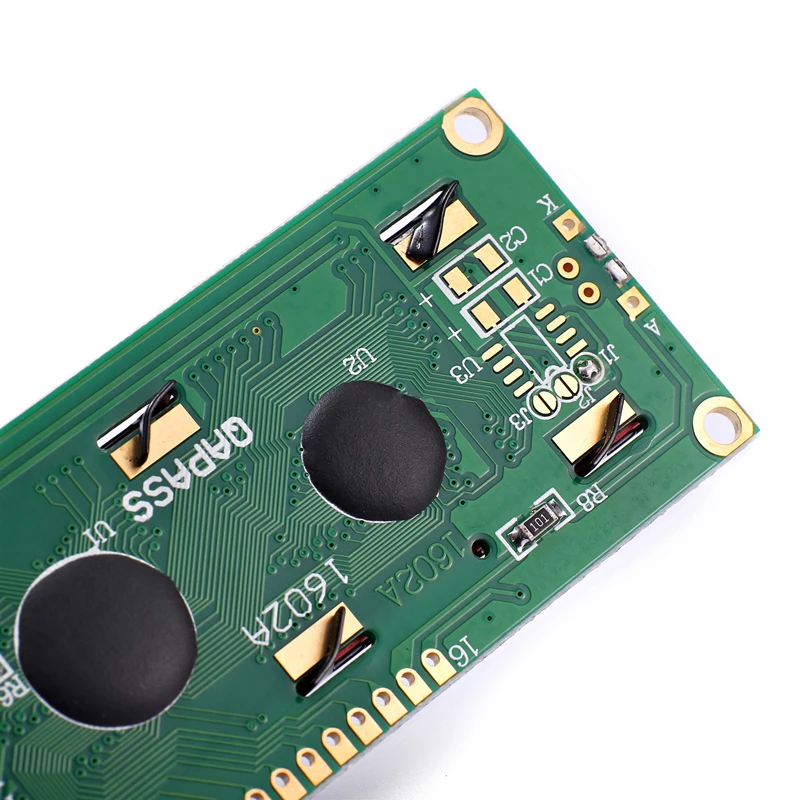

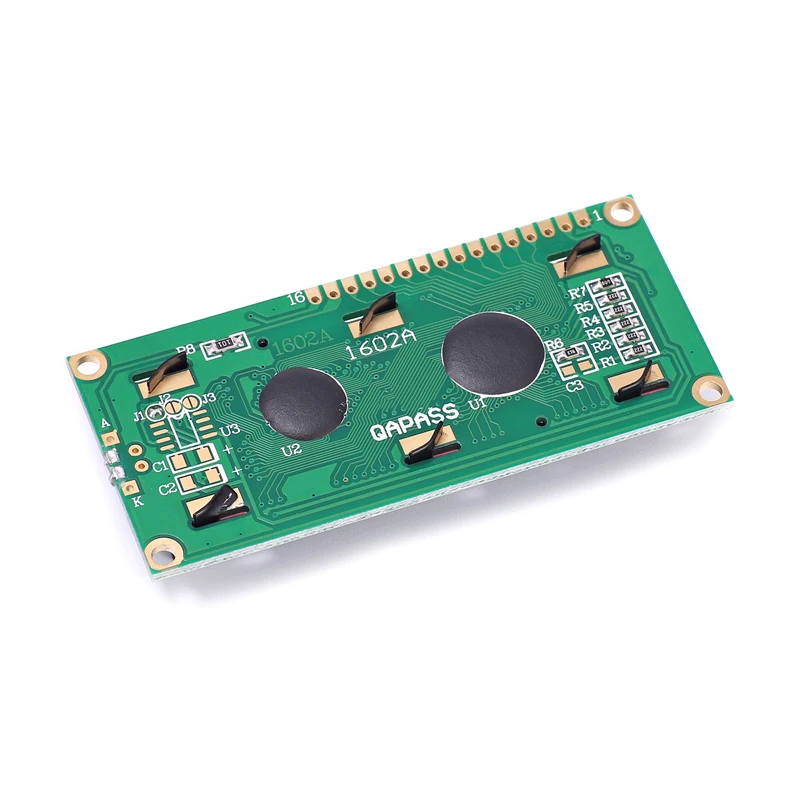

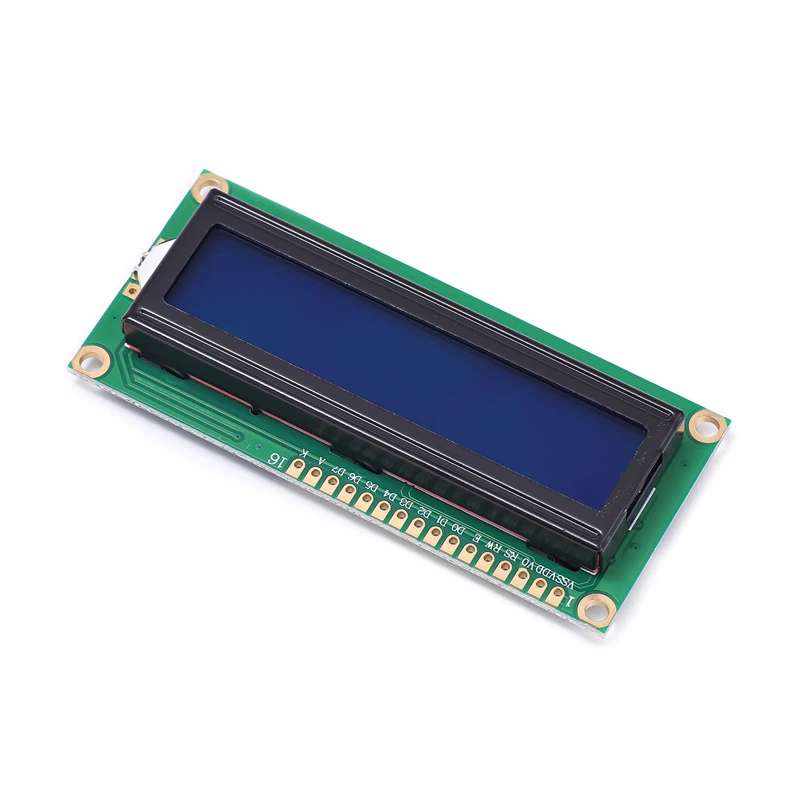

ЖК-дисплей 1602 монитор 1602A персонажа 5V синий экран дисплей модули Подсветка Синий

ЖК-дисплей 1602 монитор 1602A персонажа 5V синий экран дисплей модули Подсветка Синий

Чип 1602A SPLC780 SPLC100 совместим со всеми основными ЧИПАМИ чипов, основным выбором, равномерной яркостью подсветки, хорошим дисплеем, отличным качеством, гарантией послепродажного обслуживания, отправкой вовремя, добро пожаловать на покупку. SPLC780, чем микросердечник Антистатическая способность, чем создание стабильного качества, подлинный Тайвань. Добро пожаловать на покупку. Ниже приводится основная информация о 1602: Ниже приведена процедура отображения буквы «А» в позиции первого символа второй линии ЖК-модуля: ORG 0000H RS EQU P3.7; Определите, как подключено конкретное оборудование RW EQU P3.6; Определить, как подключено конкретное оборудование E EQU P3.5; Определите, как подключено конкретное оборудование MOV P1, # 00000001B; Четкий экран и сброс курсора ACALL ENABLE; Команда записи вызова subroutine MOV P1, # 00111000B; Комплект Режим отображения: 8-битный 2 он-лайн 5x7 точечная матрица ACALL ENABLE; Команда записи вызова subroutine MOV P1, # 00001111B; Дисплей включен, курсор включен, курсор может мигать ACALL ENABLE; Команда записи вызова subroutine MOV P1, # 00000110B; Текст не перемещается, курсор автоматически перемещается вправо ACALL ENABLE; Команда записи вызова subroutine MOV P1, # 0C0H; Начальный адрес записи (первая позиция во второй строке) ACALL ENABLE; Команда записи вызова subroutine MOV P1, # 01000001B; Код для Буквы A SETB RS ;RS = 1 CLR RW ; RW = 0; Готов к записи данных CLR E ; E = 0; Выполнение команды отображения Задержка ACALL; Занят ли ЖК-модуль? SETB E ; E = 1; Полный дисплей, остановка программы AJMP $ Включить: CLR RS ; subroutine для команд управления написанием CLR RW CLR E Задержка ACALL SETB E RET Задержка: MOV P1, # 0FFH ; subroutine для определения того, занят ли ЖК-дисплей CLR RS Броб RW CLR E НОП SETB E JB P1.7, задержка; Если P1.7 высокий, это означает, что занят и ждет в цикле RET Конец В начале программы Функция ЖК-модуля инициализирована и Формат дисплея согласован. Обратите внимание, что при отображении символа курсор автоматически смещается вправо. Никакого ручного вмешательства не требуется. Каждый раз, когда вызывается Входная команда, сначала вызывается задержка подмышек для определения того, занят ли модуль жидкого кристалла, затем адрес позиции дисплея 0C0H, И, наконец, код 41H символа A, который будет отображаться, является входом. SMC1602A (16*2) аналоговый порт Схема подключения: Флуоресцентный- LCM-----51 LCM-----51 LCM------51 Флуоресцентный DB0-----P1.0 DB4-----P1.4 RW-------P2.0 DB1-----P1.1 DB5-----P1.5 RS-------P2.1 DB2-----P1.2 DB6-----P1.6 E--------P2.2 DB3-----P1.3 DB7-----P1.7 VLCD подключение 1K резистор к GND Флуоресцентный- [Примечание: AT89S52 использует 12 м кристаллический осциллятор] =========================================================== = */ # Define LCM_RW P2_0/определение штифта # Define LCM_RS P2_1 # Define LCM_E P2_2 # Define LCM_Data P1 # Define Busy 0x80/используется для обнаружения загруженного флага в слове состояния LCM # I nclude Void WriteDataLCM(unsigned char WDLCM); Void WriteCommandLCM(unsigned char WCLCM,BuysC); Неподписанный char ReadDataLCM(void); Неподписанный char ReadStatusLCM(void); Void LCMInit(void); Void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData); Void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code * DData); Void Delay5Ms(void); Void Delay400Ms(void); Неподписанный char код uctech[] = {"uctech"}; Неподписанный char code net[] = {"uctech.icpcn.com"}; Void main(void) { Delay400Ms(); /Начните ждать, подождите, пока LCM поговорит с рабочим статусом LCMInit(); /Инициализация LCM Delay5Ms (); /задержка на некоторое время (не может) DisplayListChar(0, 5, uctech); DisplayListChar(0, 0, net); ReadDataLCM (); /тестовое предложение бесполезно В то время как (1); } /Данные записи Void WriteDataLCM (неподписанный char WDLCM) { ReadStatusLCM(); /Обнаружение занятого LCM_Data = WDLCM; LCM_RS = 1; LCM_RW = 0; LCM_E = 0; /если скорость кристаллического осциллятора слишком высокая, вы можете добавить небольшую задержку после этого. LCM_E = 0; /задержка LCM_E = 1; } /Инструкции по записи Void WriteCommandLCM(unsigned char WCLCM,BuysC) /Обнаружение покупок при 0 { If (BuysC) ReadStatusLCM(); /обнаруживает занятие по мере необходимости LCM_Data = WCLCM; LCM_RS = 0; LCM_RW = 0; LCM_E = 0; LCM_E = 0; LCM_E = 1; } /Считывание данных Неподписанный char ReadDataLCM(void) { LCM_RS = 1; LCM_RW = 1; LCM_E = 0; LCM_E = 0; LCM_E = 1; Возврат (LCM_Data); } /Статус чтения Неподписанный char ReadStatusLCM(void) { LCM_Data = 0xFF; LCM_RS = 0; LCM_RW = 1; LCM_E = 0; LCM_E = 0; LCM_E = 1; В то время как (LCM_Data & Busy); /обнаруживает сигнал занятого Возврат (LCM_Data); } Void LCMInit(void) /Инициализация LCM { LCM_Data = 0; WriteCommandLCM (0x38, 0); /три режима отображения, не обнаруживайте сигналы Delay5Ms(); WriteCommandLCM(0x38,0); Delay5Ms(); WriteCommandLCM(0x38,0); Delay5Ms(); WriteCommandLCM (0x38, 1); /настройки режима отображения, начинайте каждый раз, чтобы обнаруживать сигналы с напряжением WriteCommandLCM (0x08, 1); /закройте дисплей WriteCommandLCM (0x01, 1); /прозрачный экран дисплея WriteCommandLCM(0x06,1); /отображение настроек движения курсора WriteCommandLCM(0x0C,1); /отображение и настройки курсора } /Отображение символа в указанном положении Void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData) { Y & = 0x1; X & = 0xF; /предел X не может быть больше 15, Y не может быть больше 1 Если (Y) X = 0x40; /когда будет отображаться вторая линия, код адреса + 0x40; X = 0x80; /Рассчитать код инструкции WriteCommandLCM (X, 0); /здесь не обнаруживается сигнал занятого, отправьте код адреса Записываемый номер (DData); } /Отображение строки символов в указанном положении Void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code * DData) { Неподписанный char ListLength; Длина листа = 0; Y & = 0x1; X & = 0xF; /предел X не может быть больше 15, Y не может быть больше 1 В то время как (DData[ListLength]>0x20) /выйти, если конец строки достигнут { Если (X <= 0xF) /X координата должна быть меньше 0xF { Дисплей OneChar(X, Y, DData[ListLength]); /отображение одного символа ListLength + +; X + +; } } } /Задержка в 5 мс Void Delay5Ms(void) { Без подписи int TempCyc = 5552; В то время как (TempCyc --); } /Задержка 400 мс Void Delay400Ms(void) { Неподписанный char TempCycA = 5; Без подписи int TempCycB; В то время как (темпцика --) { Темпцицб = 7269; В то время как (TempCycB --); }; Вышеуказанные процедуры только для справки!
