Терморегулятор для микрокомпьютера 12 В 24 в 110 220 цифровой термостат с датчиком

Терморегулятор для микрокомпьютера 12 В 24 в 110 220 цифровой термостат с датчиком

Описание:

Переключение режимов между охлаждением и нагревом;

Контроль температуры, путем установки значения настройки температуры и значения разницы;

Температура калибровки;

Предохранение от задержки вывода холодильного контроля;

Сигнализация, когда температура превышает температурный лимит, или когда ошибка датчика.

Параметры

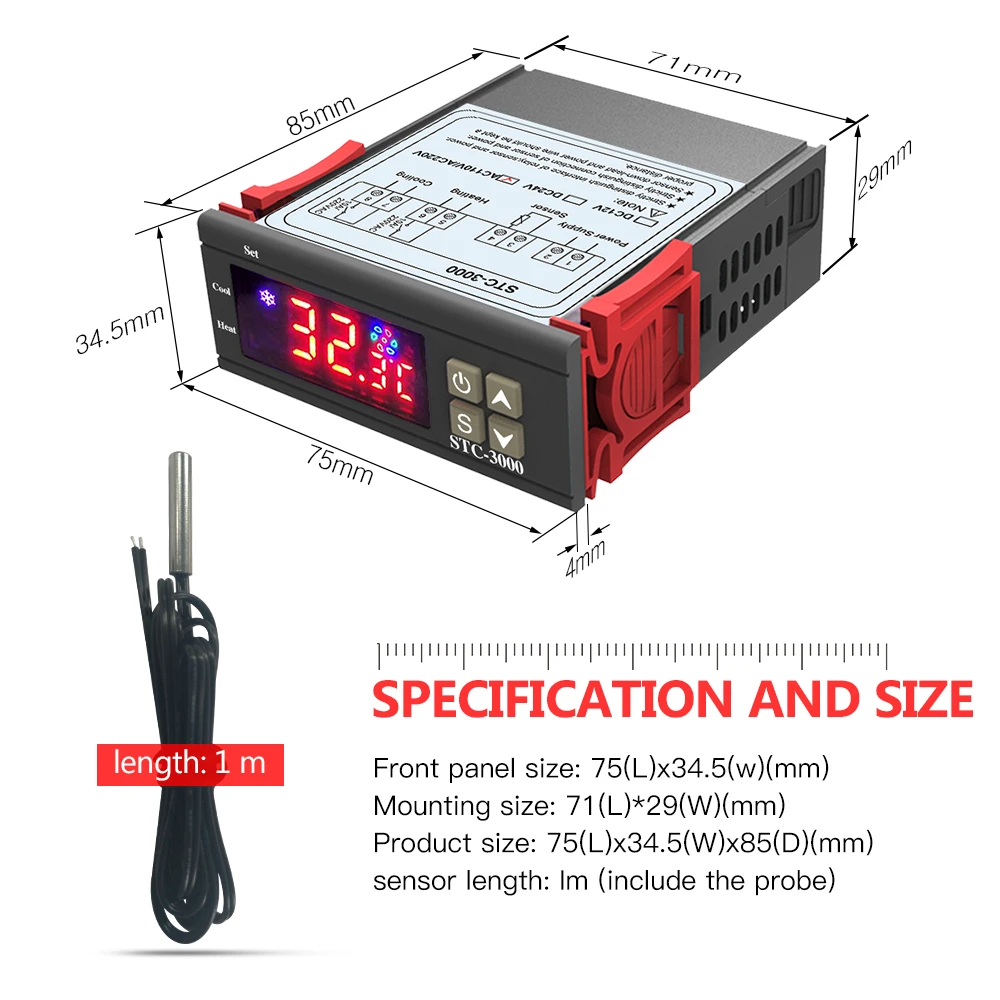

Размер передней панели: 75x34,5 (мм)

Размер установки: 71x29 (мм)

Размер продукта: 75x34,5x85 (мм)

Длина датчика: 1 метр (включая зонд)

Технические параметры

Диапазон измерения температуры: -50 ~ 99 по Цельсию

Точность: 0,1Градусами Цельсия

Задержка срабатывания датчика: 1 минуту

Мощность питания AC/DC 12V DC 24V, 110V/220V AC + 10% В переменного тока, 50/60 Гц

Расход энергии: <3 Вт

Датчик: Датчик NTC (IPC)

Релейная контактная Емкость: Cool (10А/220В); Heat (10А/220В)

Температура окружающей среды: 0-60Градусами Цельсия

Температура хранения: -30-75Градусами Цельсия

Влажность: 20-85% (без конденсата)

Инструкция по статусу светильник индикатора

KЕу инструкция по эксплуатации

1. Способ просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз, dУстановите значение температуры, нажмите и немедленно отпустите кнопку «▼» один раз, чтобы отобразить значение разности температуры, 2 секунды, вернуться к нормальной температуре

2.Установите метод параметров

Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы перейти в режим модифицированных параметров,

Светильник индикатора включен, и цифровая трубка отображает код «F1» в первом меню.

Нажмите «▲» или «▼», чтобы прокрутить вверх или вниз по элементу меню и отобразить код меню, нажмите «S»

В клавише отображается значение настройки параметров текущего меню. Удерживайте кнопку «S», нажмите и удерживайте «▲» или «

Ключ можно отрегулировать вверх или вниз, а значение настройки текущего меню отображается, удерживая нажатой кнопку «S» и «▲»

Клавиша или клавиша «▼» может быстро вверх или вниз и отображать параметры текущего меню.

После того, как закончился, нажмите и отпустите кнопку питания, чтобы сохранить изменение параметров и вернуться в нормальное состояние отображения температуры.

В случае, если в течение 0 секунд нет ключа, изменение параметров не будет сохранено и возвращено в обычное состояние дисплея.

«Er» отображается, если возникает ошибка, сохраняя параметр, и возвращается в нормальное состояние дисплея через 3 секунды.

3. Данные системы ремонта

Когда аппарат включен, сначала проверьте, является ли параметр нормой. Если проверка была неправильной, она будет отображаться как «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет нормально работать. Рекомендуется для того, чтобы сбросить параметры в это время.

Управление инструкция

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «для 3s», чтобы выключить контроллер; Под контроллером «off»Нажмите и удерживайте кнопку «3s», чтобы включить контроллер.

Под контролем нормального рабочего состояния, экран отображает текущее значение температуры; Также контроллер может такжеПереключение режима работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник по в тех случаях, когда температура измерения ≥ температуры установленного значения +Значение разницы, и подключение холодильного реле; Мигает «холодный» светильник, это означает, что охлаждениеОборудование находится в состоянии защиты от задержки компрессора; Когда измерительная температура ≤ установленное значение температуры, включенный светильник индикатора охлаждения и реле охлаждения отключены.

Система начинает нагревать, когда измерительная температура ≤ значение заданного значения температуры-значение разницы, и «тепло»Индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры установленного значения, «тепло» индикатор светильник выключен и теплового реле отключается.

Меню ИНСТРУКЦИЯ

Описание ошибки

Сигнализация, когда ошибка датчика: контроллер Активирует режим сигнализации об отклонении датчика, когда датчик открывает цепь или короткое замыкание, всеСостояние бега отключено, звуковые сигналы выключены, трубка nixie отображает «EE», нажмите любой ключ, чтобы отменить звук будильника, система обратная, чтобы отобразить нормальную температуру, когда ошибка и вина очищены.

Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию будильника об отклоненияхКогда измерения температуры превышает температуру диапазон измерения, все Бег статус закрыт с зуммерСигнализация, а трубка nixie отображает «HH», нажмите на любой ключ, чтобы отменить звук будильника, система обратно, чтобы отобразить нормальную температуру, когда будет очищена ошибка и вина.

Безопасность положения

★Опасности:

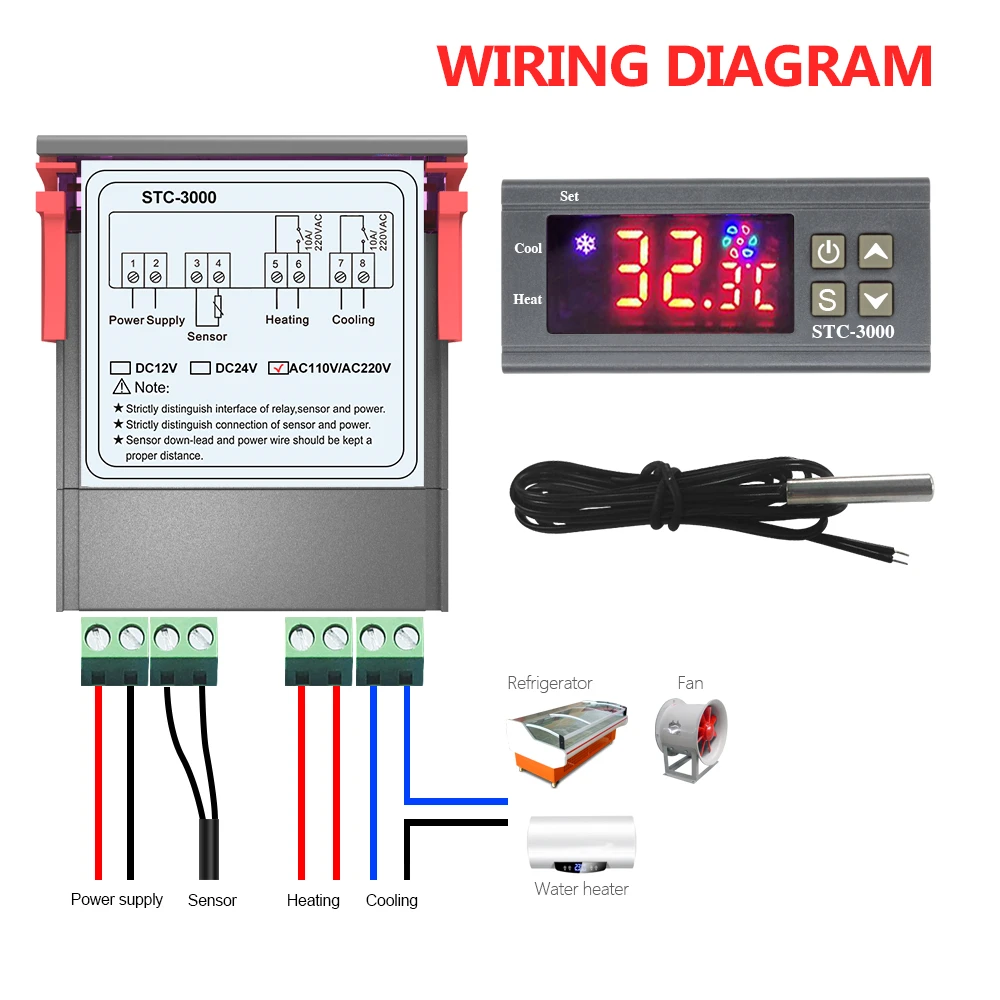

1. Строго отличает датчик от кабеля вниз, провода питания и интерфейса реле выхода друг от друга, и не содержит неправильного

Подключение или Перезагрузка реле.

2. Опасности: запрещена подключение проводных клемм без отключения электроэнергии.

★Предупреждение:

Запрещается использование машины под окружающую среду более влажная, высокой температуре., сильные электромагнитные помехи или

Сильный коррозии.

★Обратите внимание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Во избежания помех, датчик вниз-свинца и провод питания должны храниться на расстоянии.
